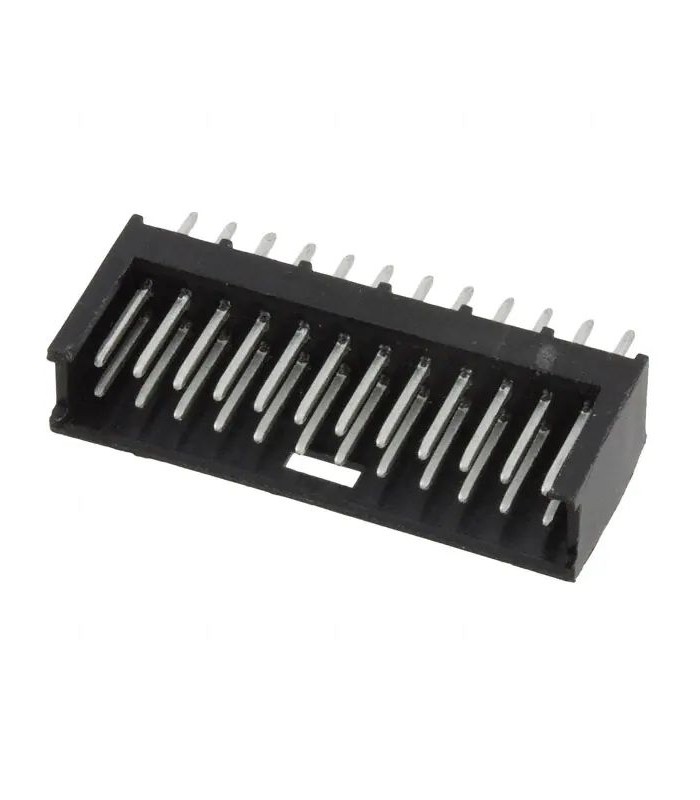

Connettore Modu II maschio 12x2 vie da circuito stampato

Caratteristiche del tipo di prodotto:
- Tipo di assemblaggio connettore PCB: intestazione per montaggio su PCB
- Sistema di connettori: scheda-scheda
- Tipo di intestazione: Parzialmente protetto
- Sigillabile: No
- Il connettore e il contatto terminano con: circuito stampato

Caratteristiche di configurazione:
- Condizione di carico del contatto del connettore: completamente caricato
- Orientamento del montaggio su PCB: verticale
- Numero di posizioni: 8
- Numero di righe: 2

Caratteristiche elettriche:
- Tensione di resistenza dielettrica (max) (V): 750

Caratteristiche del corpo:
- Profilo connettore Connector: Standard

Caratteristiche di contatto:
- Materiale di base del contatto: bronzo fosforoso
- Materiale di placcatura dell'area di terminazione dei contatti PCB PCB: stagno
- Forma e forma del contatto: rotondo
- PCB Contact Termination Area Materiale di placcatura Spessore(µm): 3.5
- Materiale di placcatura dell'area di accoppiamento dei contatti: stagno
- Finitura del materiale di placcatura dell'area di accoppiamento dei contatti: brillante
- Tipo di contatto: Pin

Funzioni di terminazione:
- Terminale di terminazione e lunghezza della coda: 3.5 mm [ .138 in ]
- Metodo di terminazione al circuito stampato: Foro passante - Saldatura

Attacco meccanico:
Funzione di montaggio a pannello: senza
- Antistrappo: Senza
- Allineamento montaggio PCB PCB: senza
- Ritenzione dell'accoppiamento: con
- Ritenzione del montaggio su PCB: senza
- Tipo di montaggio del connettore: montaggio su scheda

Caratteristiche dell'alloggiamento:
- Linea centrale (passo): 2,54 mm [ .1 in ]
- Colore alloggiamento: nero
- Materiale dell'alloggiamento: Termoplastico

Dimensioni:
- Spaziatura riga-riga: 2,54 mm [ .1 in ]

Condizioni d'uso:
- Intervallo di temperatura di esercizio: -65 – 105 °C [ -85 – 221 °F ]
- Valutazione della temperatura dell'alloggiamento: Standard

Funzionamento/Applicazione:
- Applicazione del circuito: alimentazione e segnale

Standard di settore:
- Standard approvati: CSA LR7189, UL E28476
- Classificazione di infiammabilità UL: UL 94V-0
