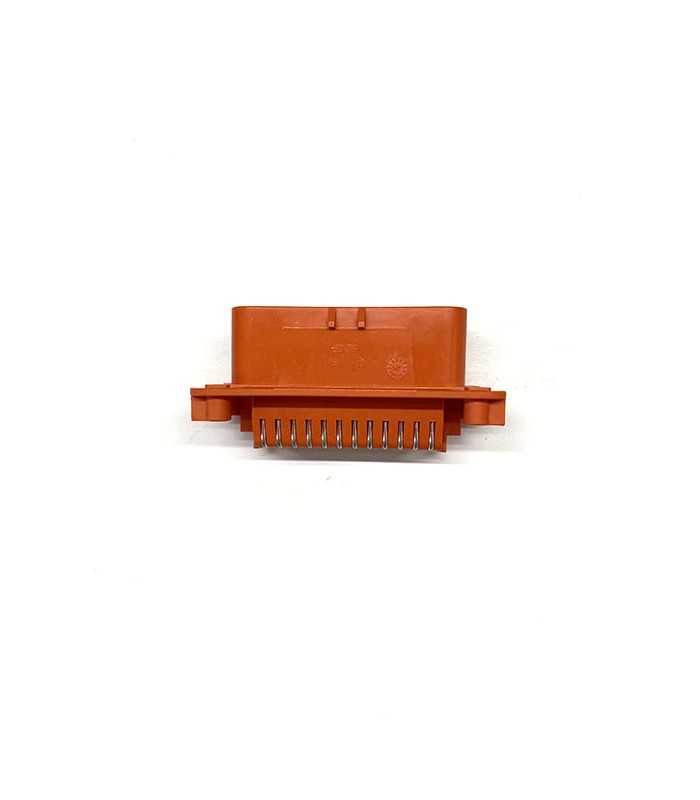

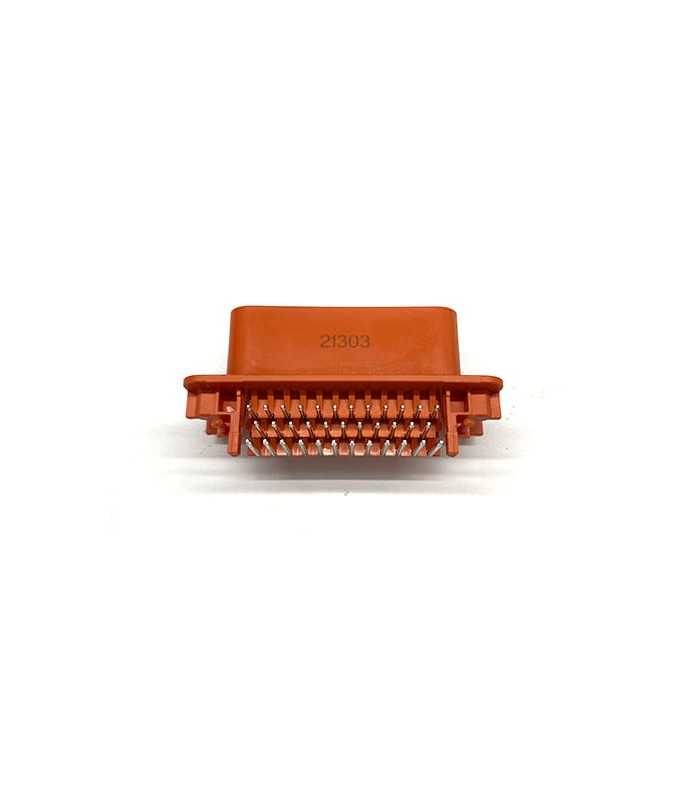

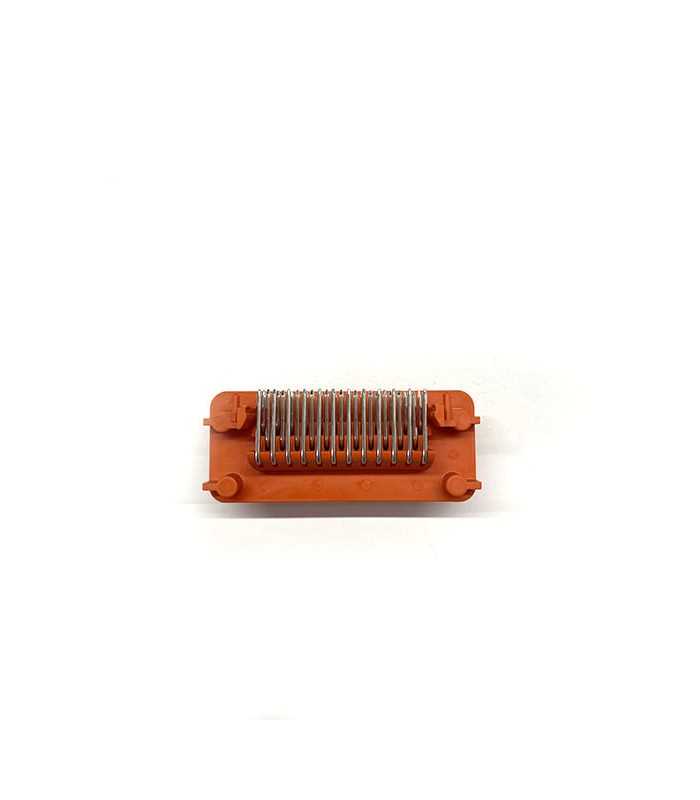

Connettore AmpSeal femmina 35 vie arancione da circuito stampato 90° senza guarnizione

Caratteristiche del tipo di prodotto:

Numero di posizioni del segnale: 35
Numero di posizioni: 35
Orientamento di montaggio PCB: Orizzontale
Numero di righe: 3
Numero di sezioni: 1
Caratteristiche elettriche

Tensione di esercizio (VAC): 250
Architettura della tensione nominale (V): 12, 24, 42, 48, 240
Tensione nominale (max) (VAC): 250
Caratteristiche del corpo

Colore del prodotto principale: arancione
Funzioni di contatto

Tipo di contatto: Pin
Codice dimensione contatto: 1.3
Diametro perno di accoppiamento: 1,3 mm [.051 in]

Linea centrale (passo): 4 mm [.157 in]

Dimensioni

Altezza del profilo dal PCB: 23,6 mm [.929 in]
Spessore PCB (consigliato): 1,57 mm [0,062 pollici]
Larghezza connettore: 37,9 mm [1.498 pollici]
Lunghezza del connettore: 76,9 mm [3,028 pollici]

Termini di utilizzo
Temperatura di esercizio (max) (° C): 65, 70, 75, 80, 85, 90, 100, 105
Temperatura di esercizio (max) (° F): 149, 158, 167, 176, 185, 194, 212, 221
Intervallo di temperatura di esercizio: -40 - 105 ° C [-40 - 221 ° F]
Classificazione di infiammabilità UL: UL 94V-0
