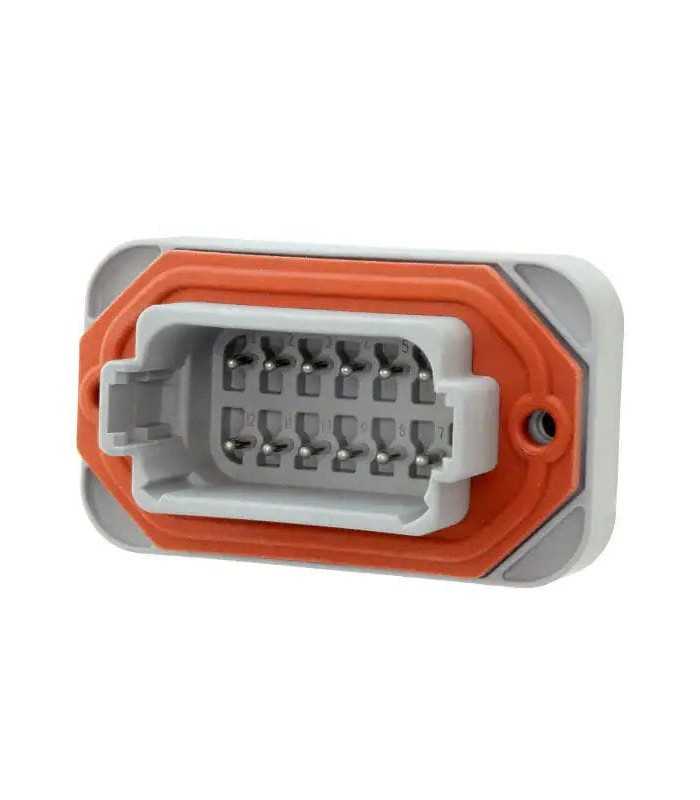

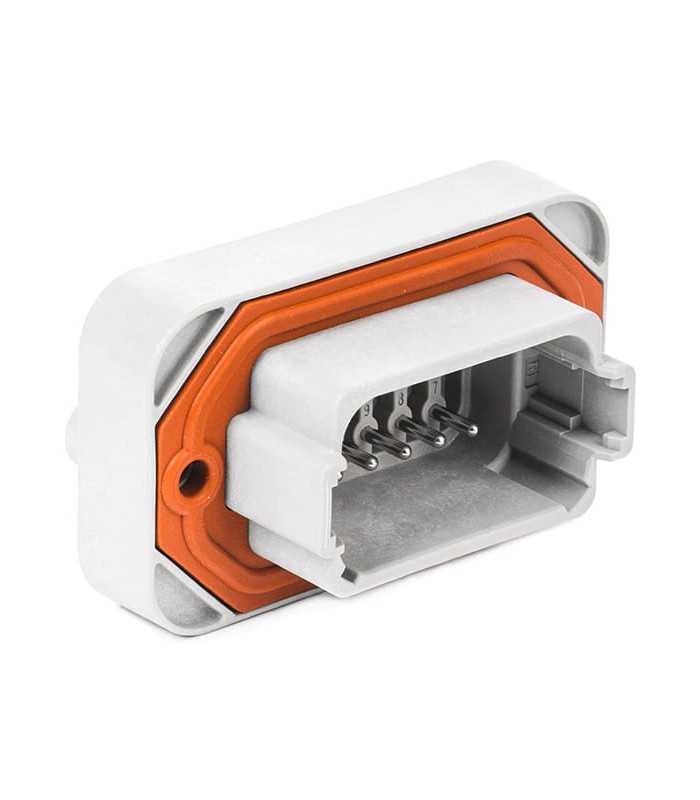

Connettore Serie DT15 Femmina 12 Vie da circuito stampato

Tipo di assemblaggio connettore PCB: intestazione per montaggio su PCB
Forma connettore e custodia: rettangolare
Sistema di connessione: cavo-scheda
Connettore e terminali di contatto con: filo e cavo

Funzionalità di configurazione:
Numero di posizioni del segnale: 12
Numero di posizioni: 12
Orientamento di montaggio PCB: verticale
Numero di righe: 2
Numero di sezioni: 1

Caratteristiche elettriche:
Tensione di esercizio (VAC): 250
Tensione di esercizio (VCC): 250
Architettura della tensione nominale (V): 12, 24
Tensione nominale (max) (VAC): 250
Tensione nominale (max) (VCC): 250

Caratteristiche del corpo:
Colore del prodotto primario: grigio

Funzioni di contatto:
Tipo di contatto: Pin
Dimensione del contatto: taglia 16mm
Diametro perno di accoppiamento: 1,59 mm [.063 in]
Corrente nominale del contatto (max) (A): 13

Linea centrale (passo): 1,45 mm [0,175 pollici]

Dimensioni:
Altezza del profilo dal PCB: 35,26 mm [1,388 pollici]
Spessore PCB (consigliato): .78 - 2,36 mm [.031 - .093 in]
Larghezza connettore: 59,21 mm [2,331 pollici]
Lunghezza connettore: 39,5 mm [1,555 pollici]

Condizioni d'uso:
Temperatura di esercizio (max): 125°C [257°F]
Intervallo di temperatura di esercizio: -55 - 125 ° C [-67 - 257 ° F]
Classificazione di infiammabilità UL: UL 94V-0
