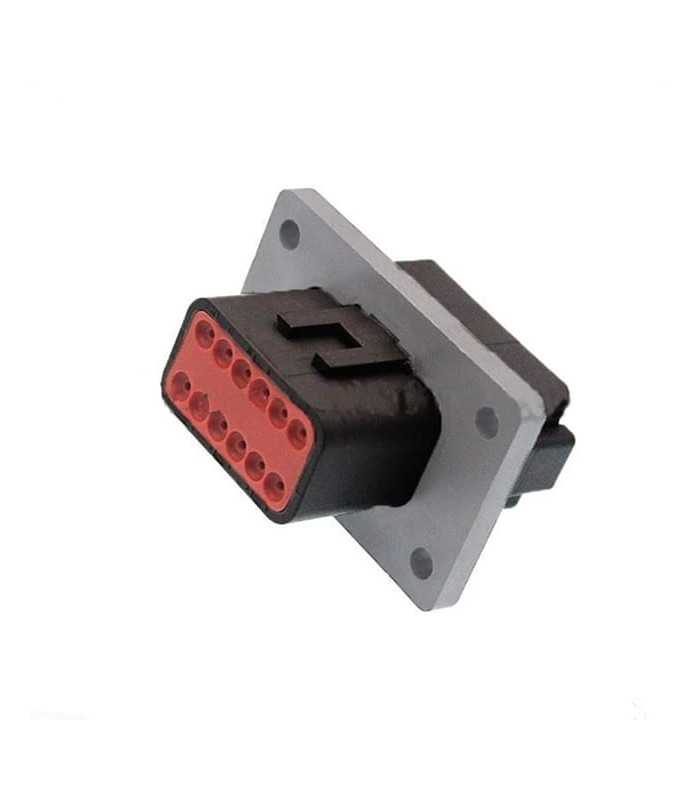

Connettore Serie DT Femmina porta maschio 12 Vie BL06

Caratteristiche del tipo di prodotto

Forma connettore : Rettangolare
Tipo di connettore e alloggiamento : alloggiamento per terminali maschio
Numero di posizioni : 12
Numero di righe : 2

Tensione di funzionamento (VAC): 250
Tensione di funzionamento (VCC): 250
Architettura tensione nominale (V): 12, 24, 48
Caratteristiche del corpo

Angolo di uscita del cavo : 180°
Colore principale del prodotto : nero
Connettore e codice di codifica : A
Caratteristiche del contatto

Tipo di contatto : Pin
Dimensione contatto : dimensione 16
Diametro perno di accoppiamento : 1,59 mm [ .063 in ]
Corrente nominale di contatto (max) (A): 13
Attacco meccanico

Allineamento di accoppiamento : Con
Tipo di allineamento di accoppiamento : con chiavetta
Passacavo : aggiungere per accessorio
Tipo di montaggio del connettore : montaggio a pannello
Terminal Position Assurance : Sì
Caratteristiche dell'alloggiamento

Materiale custodia : PA GF
Linea centrale (passo) : 9,12 mm [ .359 in ]
Dimensioni

Accetta la gamma di diametri di isolamento : 1,35 – 3,05 mm [ .053 – .12 in ]
Spaziatura riga per riga : 4,45 mm [ .175 in ]
Lunghezza del prodotto : 50,62 mm [ 1,993 in ]
Larghezza del prodotto : 55,12 mm [ 2,17 in ]
Altezza connettore : 35,56 mm [ 1,4 in ]

Condizioni d'uso:
Temperatura operativa (max) : 125 °C [ 257 °F ]
Intervallo temperatura operativa : -55 – 125 °C [ -67 – 257 °F ]

Applicazione del circuito : alimentazione e segnale

Standard di settore:
Classe di infiammabilità UL : test di fiamma da 12 mm secondo lo standard UL-94
Grado di protezione : IP68, IP6K9K
