Macchina automatica per la rimozione di schermature

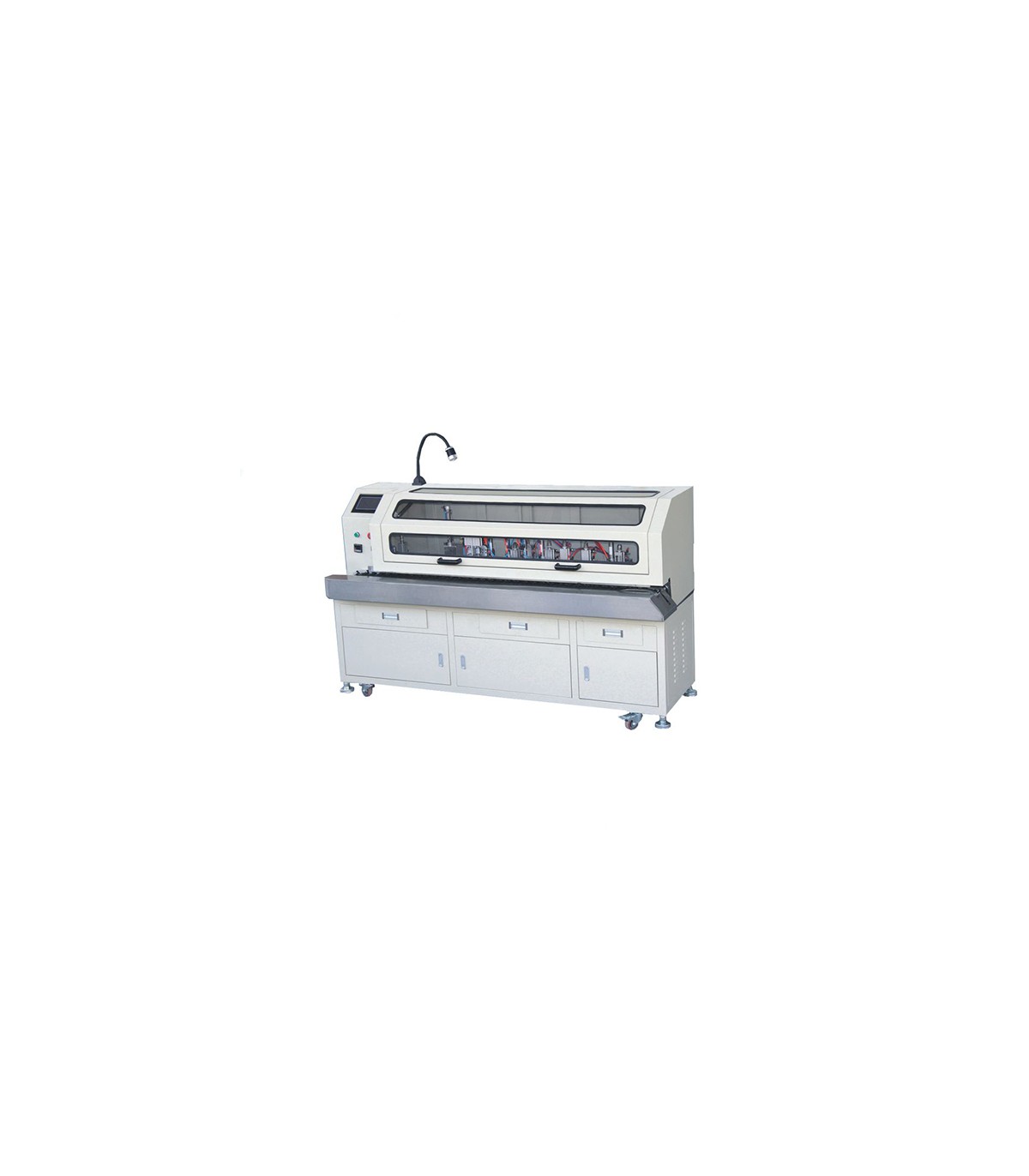

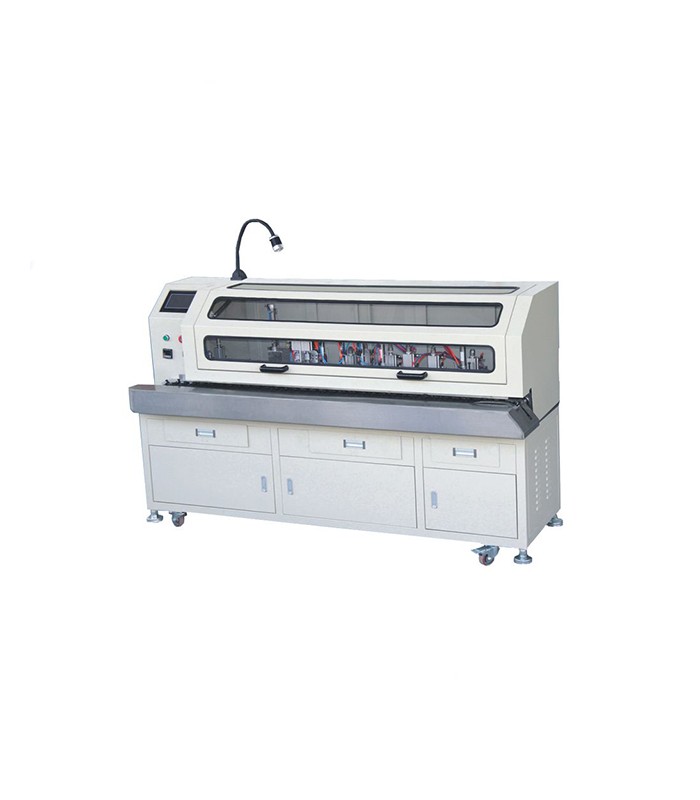

La macchina RBEW-708 è una soluzione avanzata per la lavorazione automatica di cavi schermati: integra in un’unica unità le operazioni di spogliazione dell’isolamento, spazzolatura dello schermo di treccia, torsione della treccia, spogliazione del conduttore interno e stagno del conduttore, risolvendo in modo efficiente e compatto fasi che tradizionalmente richiedono attrezzature separate.

La struttura è progettata per garantire elevata velocità e precisione, standard indispensabili nella produzione di cablaggi per automotive, microfoni, connettori e linee schermate. Certificata ISO e CE, la macchina è ideale per ambienti di produzione industriale che richiedono alte performance e flessibilità.

Modalità d’uso

Installazione: posizionare la macchina RBEW-708 su una superficie stabile, collegare all’alimentazione AC 220 V - 50 Hz (voltaggio standard) e verificare la corretta messa a terra.

Caricamento del materiale: inserire la bobina del cavo schermato da lavorare. Verificare che il diametro esterno (OD) del cavo sia nel range previsto (2 mm - 10 mm) dalla macchina.

Programmazione operativa: attraverso il pannello di controllo selezionare le lunghezze di spogliazione (tipicamente 10 - 40 mm), impostare la torsione della treccia, la spazzolatura dello schermo e l’operazione di stagno.

Avvio del ciclo: avviare il ciclo automatico e supervisionare i primi pezzi per verificare il corretto funzionamento. La macchina compie in sequenza le operazioni richieste senza intervento manuale, incrementando efficienza e ripetibilità.

Manutenzione e verifica: periodicamente pulire la camera di lavoro, rimuovere trucioli o residui, verificare l’affilatura delle lame e la fedeltà della torsione della treccia per mantenere le performance in linea con le specifiche.

Applicazioni tipiche

Caratteristiche tecniche
