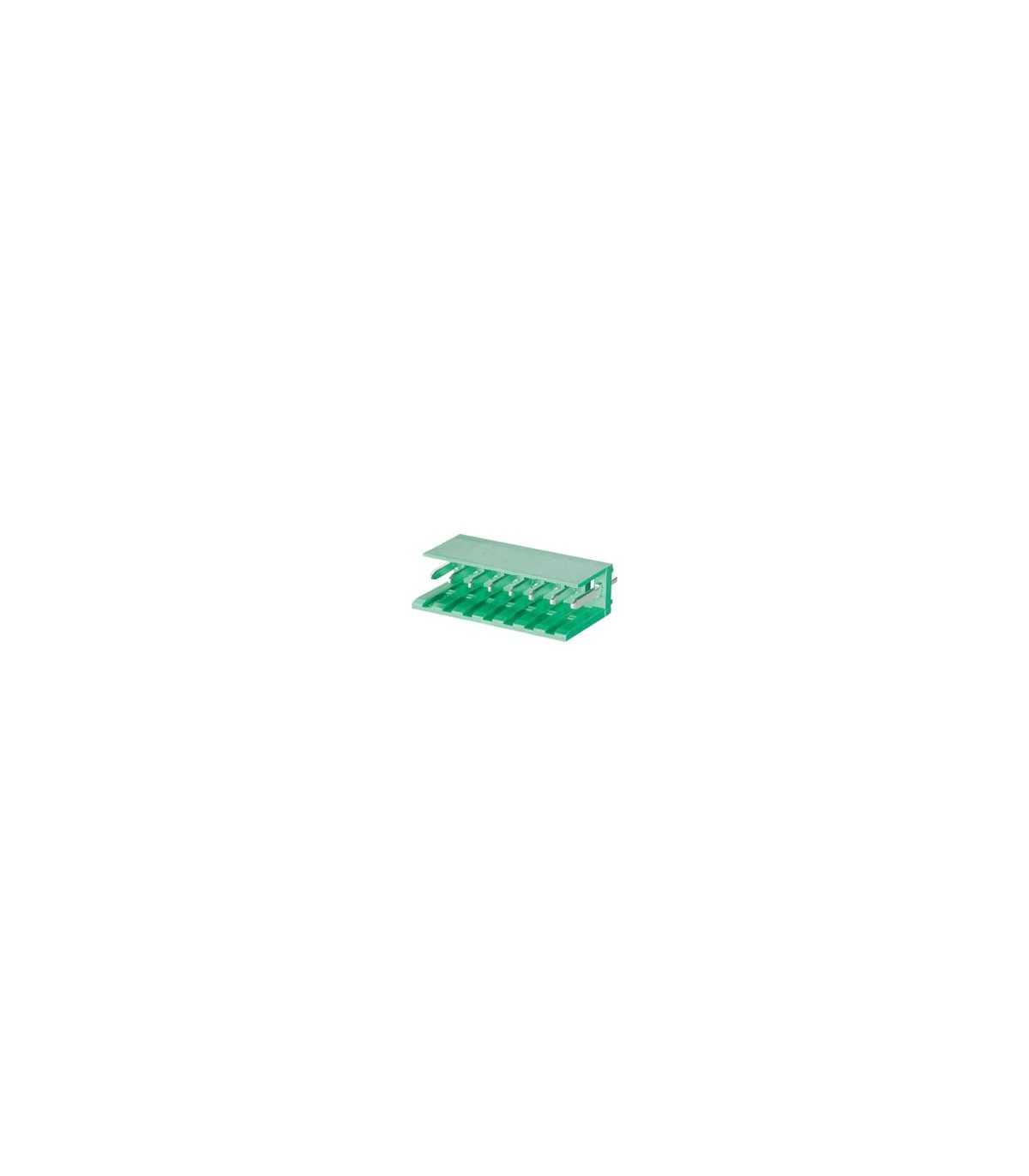

Connettore Modu I maschio 6 vie da circuito stampato

Caratteristiche del tipo di prodotto
Si applica a: circuito stampato
Stile connettore: spina
Orientamento di montaggio PCB: verticale
Tipo di connettore: intestazione
Profilo: standard
Tipo di prodotto: connettore
Guarnizione: Senza
Standoff del consiglio di amministrazione: senza
Pressacavo: senza
Stabilizzatori: Senza

Funzionalità di configurazione
Numero di posizioni: 6
Numero di righe: 1
Caricamento selettivo: no
Con chiave: no

caratteristiche elettriche
Tensione di resistenza dielettrica: 750 V

Caratteristiche del corpo
Tipo di intestazione: protetta
Dimensione post (pollici): .01

Caratteristiche del contatto
Materiale base contatto: ottone
Tipo di contatto: pin
Spessore placcatura area di accoppiamento contatti (µin): 15
Materiale di placcatura dell'area di accoppiamento dei contatti: stagno
Materiale della placcatura dei contatti della coda di saldatura: stagno
Forma del contatto: quadrato
Protezione dei contatti: Con
Tipo di protezione dei contatti: protetta

Funzionalità di terminazione
Metodo di terminazione sulla scheda PC: foro passante
Materiale della placcatura terminale della terminazione: stagno
Lunghezza del palo di terminazione (mm): 3,3

Attacco meccanico
Stile di montaggio PCB: foro passante
Tipo di allineamento dell'accoppiamento: polarizzazione
Ritenzione del montaggio su PCB: senza
Allineamento dell'accoppiamento: Con
Ritenzione per montaggio a pannello: senza
Blocco del connettore di accoppiamento: senza

Caratteristiche dell'alloggiamento
Linea centrale: 3,96 mm [ 0,156 pollici ]
Materiale alloggiamento: policarbonato GF
Colore alloggiamento: verde

Dimensioni
Lunghezza perno di accoppiamento: 10 mm [0,393 pollici]
Dimensione estremità protetta (pollici): .045

Condizioni d'uso
Intervallo di temperatura operativa (°C): -65 – 105

Standard di settore
Standard approvati: CSA LR7189, UL E28476
Grado di infiammabilità UL: UL 94V-0
