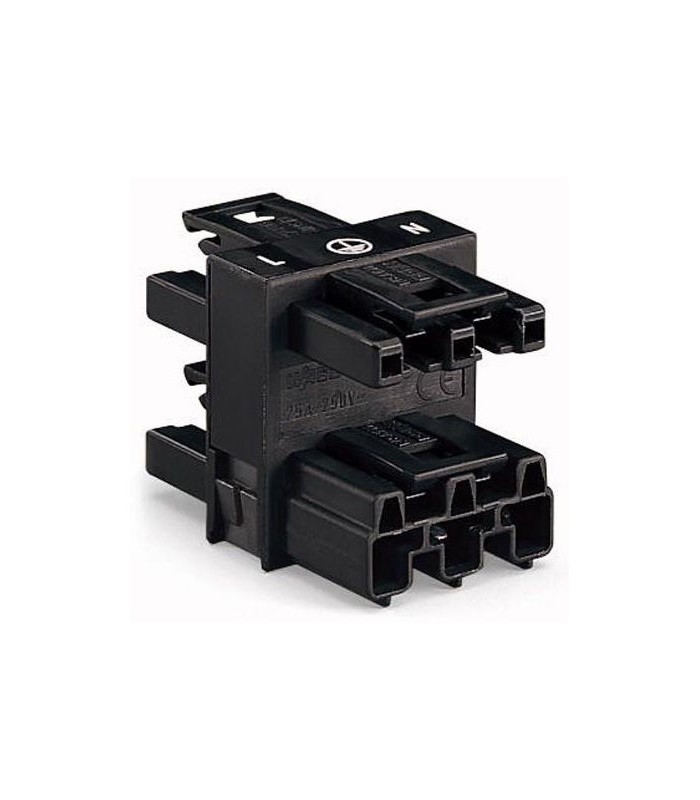

Connettore distribuzione Wago 3 Vie 1 Ingresso Femmina e 3 Uscite Maschio Nero

Tutti i connettori per installazione (versioni a scatto snap-in per apparecchi di illuminazione, dispositivi o circuiti stampati e armadi di distribuzione) sono dotati di leve di bloccaggio per garantire il serraggio sicuro di prese e spine. Le leve di bloccaggio supplementari servono solo in caso di "conduttori volanti" (spina/presa).

Tutti i componenti WINSTA® sono protetti al 100% contro l'inversione di polarità impedendo:
a.) l'innesto di numeri differenti di poli
b.) l'innesto con inversione di 180°
c.) l'innesto con sfalsamento laterale
d.) l'innesto di un polo

Ratings per IEC/EN 60664-1
- Valutazione per: IEC/EN 60664-1
- Tensione nominale (III / 3): 250 V
- Tensione impulsiva nominale (III / 3): 4 kV
- Corrente nominale: 25 A
- Legenda (rating): (III / 3) Categoria sovratensione III / grado di emissioni 3

Approvals per UL 1977
- Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
- Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 23 A

Connection data
- Num. poli: 3
- Numero totale di potenziali: 3
- Funzione massa: with preceding GND contact

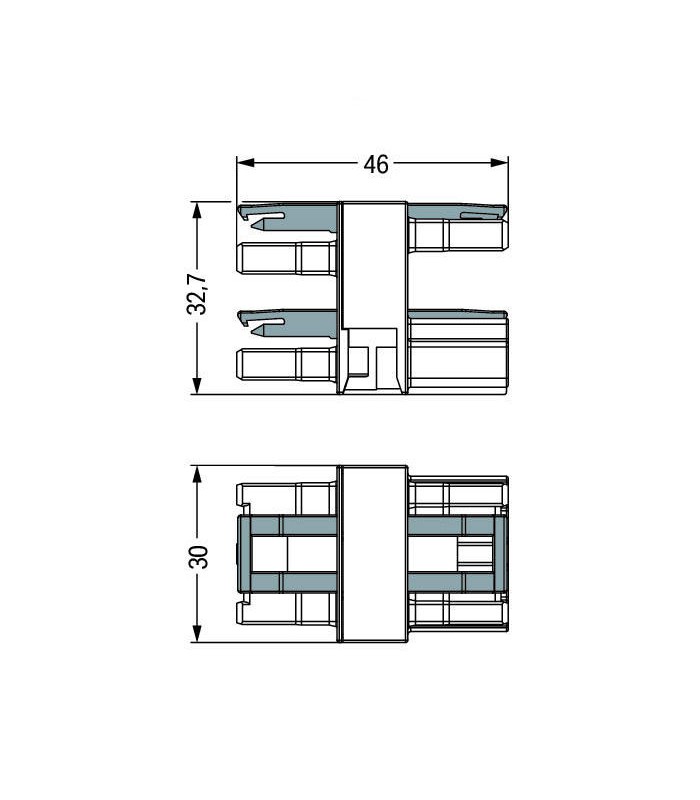

Dati geometrici
- Pin spacing: 10 mm / 0.394 inch
- Larghezza: 30 mm / 1.181 inch
- Altezza: 32,7 mm / 1.287 inch
- Profondità: 46 mm / 1.811 inch

Mechanical data
- Codifica: A
- Forza di accoppiamento di una connessione a innesto: approx. 20 … 70 N (depending on pole number)
- Forza di ritenzione di una connessione a innesto: quando bloccato: > 80 N
- Forza di disinserzione di una connessione a innesto: Unlocked: approx. 20 … 70 N (depending on pole number)
- Numero di cicli di inserimento: ?200, senza carico resistivo / 100, con carico resistivo IN = 25 A, testato (4 mm²/AWG 12)
- Tipo di connettore di distribuzione: Distribution connector, 3-way
- Grado di protezione: IP20
- Nota sul tipo di protezione: Only in mated condition (These compact connectors are not designed for use in open, easily accessible areas.)
- Applicazione: General mains applications

Plug connection
- Tipo contatto (connettore a innesto): gniazdo/wtyczka
- Protezione dall'inversione di polarità: Yes
- Bloccaggio della connessione a innesto: locking lever
- Leva di bloccaggio: yes

Dati dei materiali
- Colore: nero
- Materiale isolante: Poliammide (PA66)
- Materiale di contatto: Superficie trattata con rame o lega di rame
- Carico di incendio: 0,423 MJ
- Peso: 25,1 g

Condizioni ambientali
- Processing temperature: -5 … +40 °C
- Continuous operating temperature: -35 … +85 °C
- Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C
