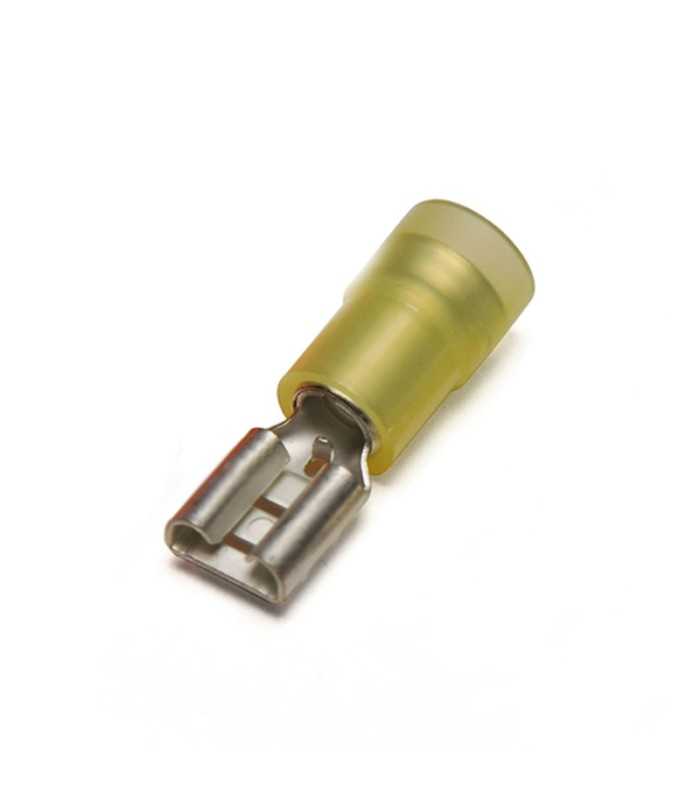

Capocorda 6,3x0,8 Femmina Preisolato Giallo Rinforzato

I capicorda di questa serie sono stati studiati per offrire la massima affidabilità anche in situazioni particolarmente gravose come, ad esempio, nel caso di apparecchiature soggette a sollecitazioni meccaniche continue (vibrazioni di motori etc.) tra il colletto del capocorda e la camicetta in Poliammide è interposto un tubetto in rame la cui forma ad imbuto è studiata in modo tale da raccordare lo scalino rappresentato dal colletto del capocorda e quindi permettere una introduzione “facile” del conduttore. Detto tubetto in rame inoltre, durante la compressione si deforma sull’isolante del conduttore contribuendo a migliorare la tenuta meccanica globale e la qualità della connessione.

Dati tecnici:
I connettori sono realizzati in ottone P-Cu Zn 30 UNI 4895/1962 (corrispondente a: Cu Zn 30 DIN 17660/1974 , Cu Zn 30 NF A51-101/1977) e sono conformi alla Norma IEC 760

Il tubetto di rinforzo è realizzato in Rame SF Cu DIN 1787/1973, F25.

Principali caratteristiche delle camicette isolanti in PA 6.6:
- RIGIDITA’ DIELETTRICA (KV/mm) : >16,5
- RESISTENZA SPECIFICA DI VOLUME (O/cm) : >1013
- TEMP. MASSIMA DI ESERCIZIO (°C) : 105
- INFIAMMABILITA’ (UL-94) : V-2
- DENSITA’ (g/cm3) : 1,14
- ASSORBIMENTO d’ H2O (%) : 1,5
- RESISTENZA A ROTTURA (N/mm2) : 77

I connettori possono essere conservati ad una temperatura minima non inferiore a - 40°C.

Privo di alogeni: sì
Temperatura minima di utilizzo: -20 °C
Temperatura massima di utilizzo: 105 °C
Temperatura massima di utilizzo per brevi periodi: 110 °C
Forma dimensionale: Innesto femmina
Materiale (Corpo): Ottone stagnato elettroliticamente
Materiale (Rinforzo totale): Rame ETP stagnato elettroliticamente
Materiale (Camicetta parzialmente isolante): Poliammide PA6.6
