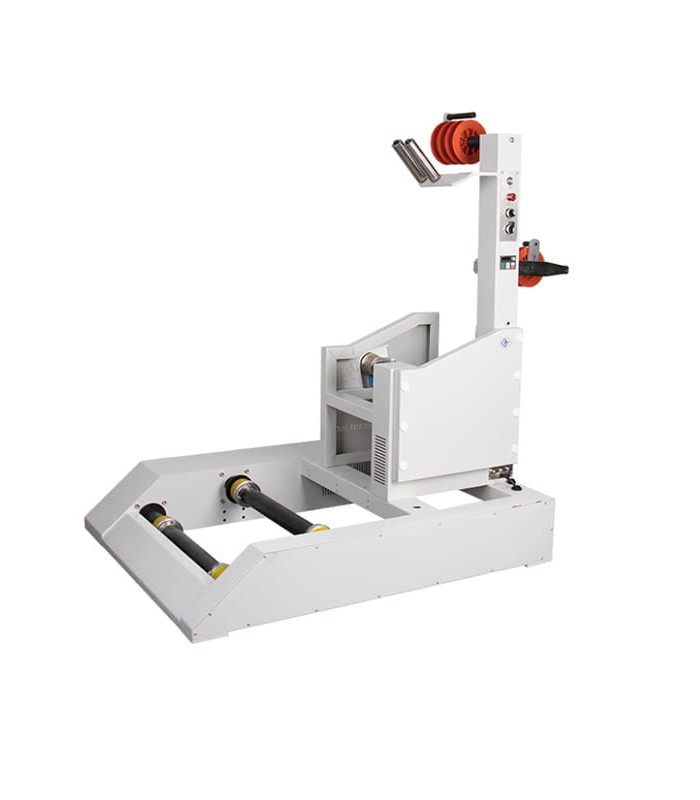

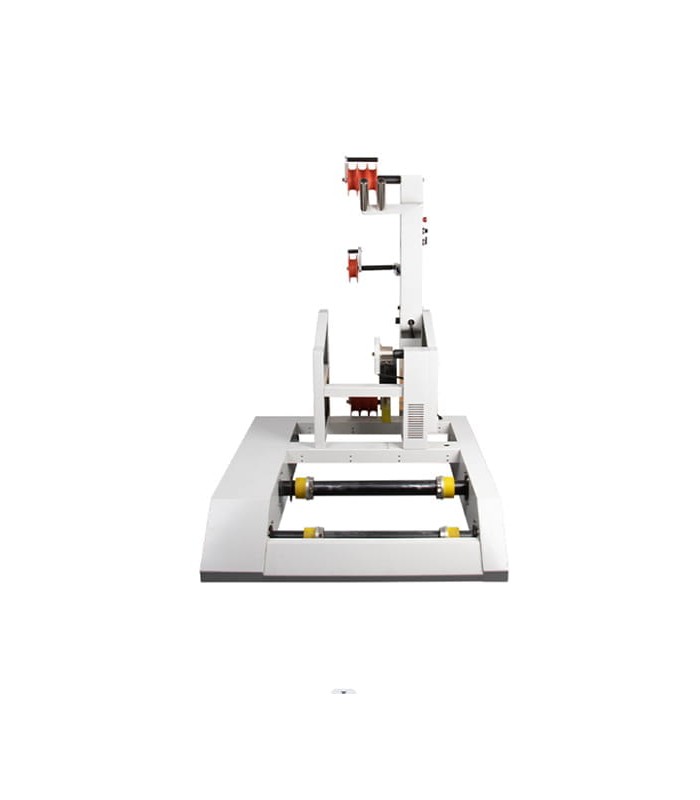

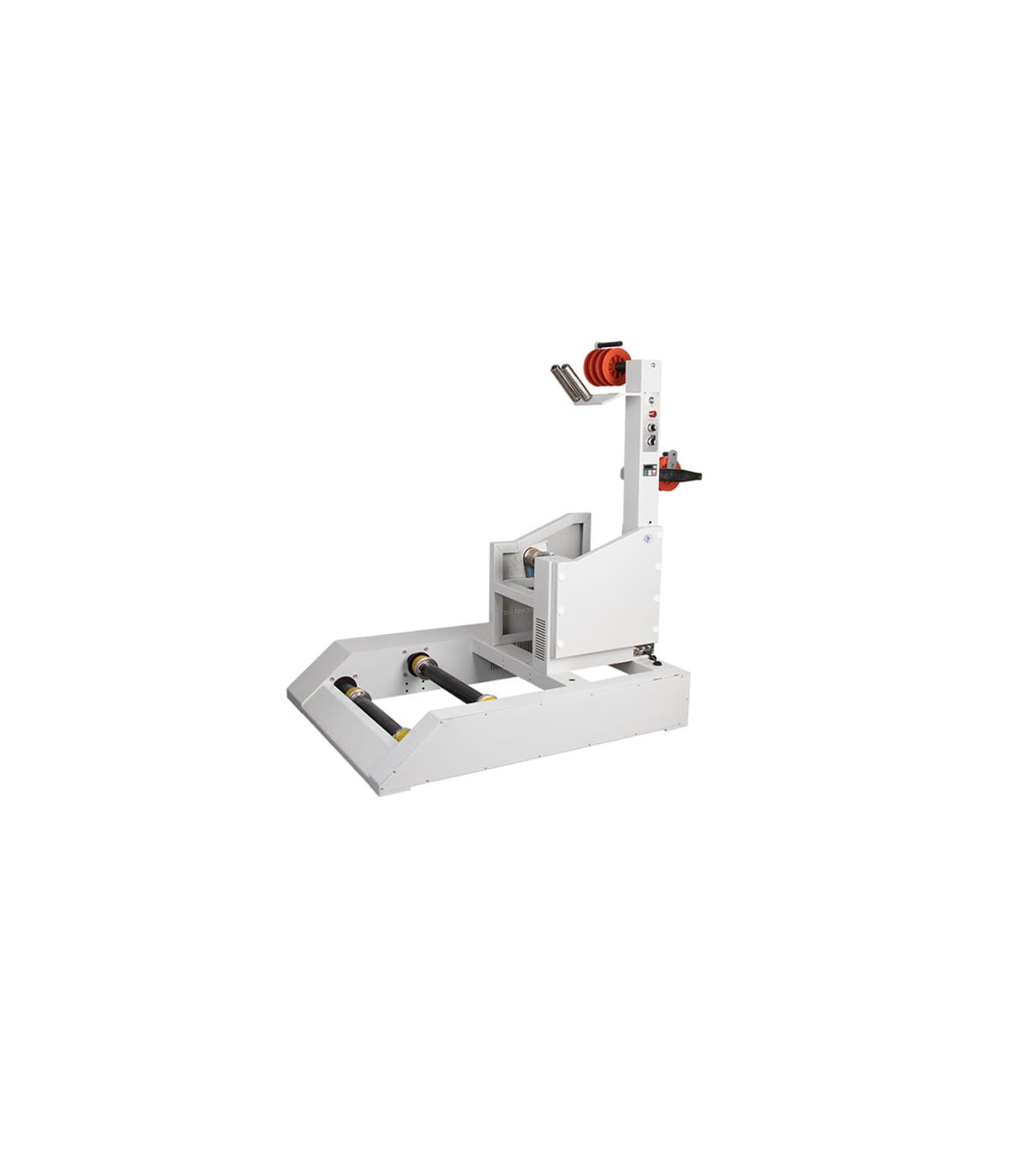

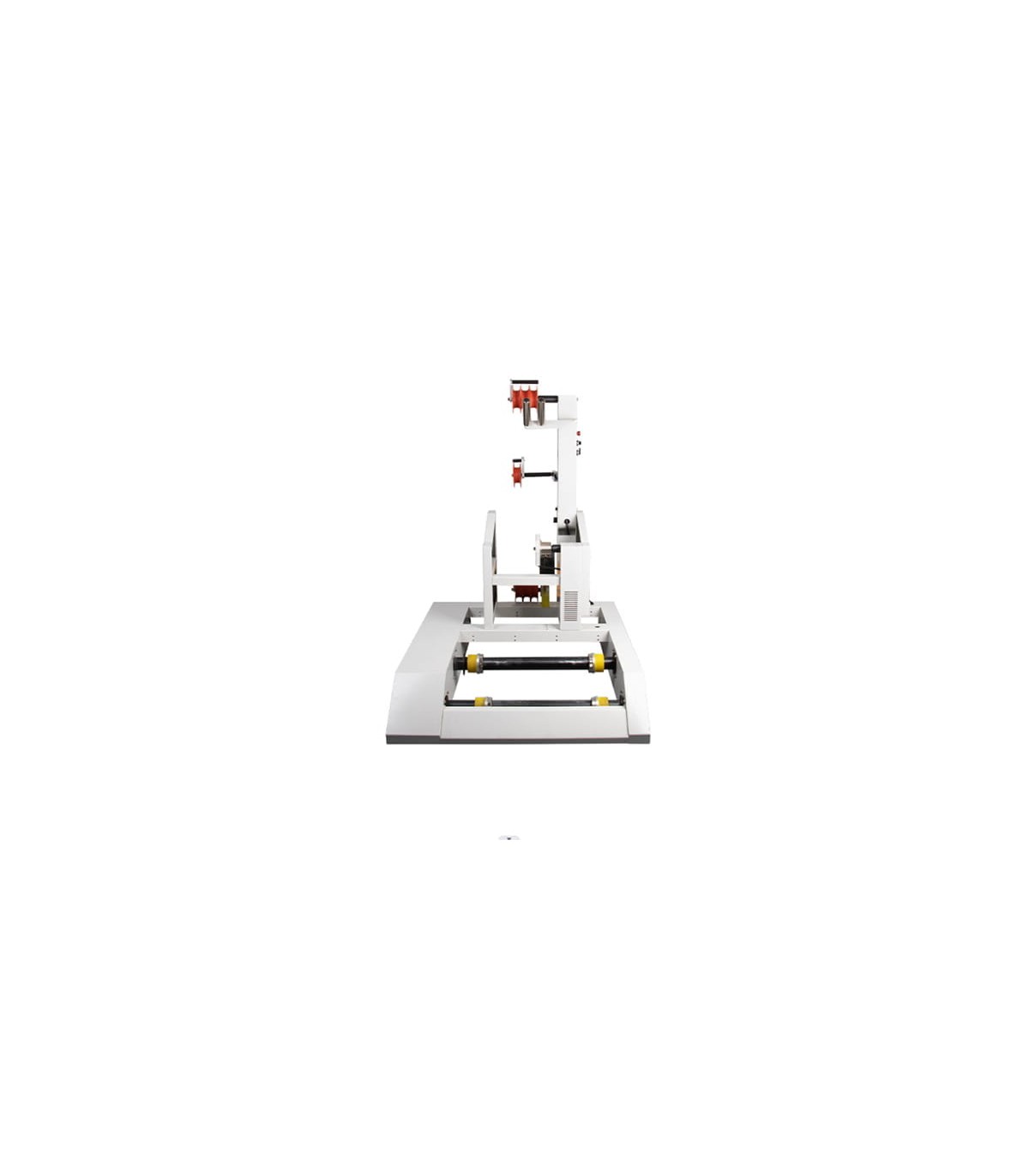

Kabelabwickler für Rollen Ø 350 bis 800mm (max 100kg)

Die RBEW14A ist eine Kabelabwickelmaschine, die entwickelt wurde, um den automatischen Kabelzuführungsprozess in Produktionslinien zu erleichtern. Sie ist dafür ausgelegt, große Lasten zu tragen, Stillstandzeiten zu reduzieren und eine kontrollierte sowie gleichmäßige Zuführung sicherzustellen, insbesondere in den ersten Bearbeitungsphasen (vor dem Schneiden, Abisolieren oder Crimpen).

Allgemeine Merkmale und Funktionen

Die RBEW14A fungiert als Zwischenstation für die Zuführung.
Ihr Zweck besteht darin, eine stabile Spannung aufrechtzuerhalten, unerwünschte Verdrehungen zu vermeiden, ein Rutschen des Kabels zu verhindern und den Auslauf mit der Liniengeschwindigkeit zu synchronisieren.

Die Grundstruktur besteht aus hochfestem Stahl, was dem Rahmen hohe Steifigkeit und Stabilität verleiht. Die Maschine verwendet einen Drehstrommotor in Verbindung mit einem Getriebe sowie ein Inverter-/Drehzahlregelsystem, das es ermöglicht, die Abwickelgeschwindigkeit an den Bedarf der Linie anzupassen. Die Spannungsregelung erfolgt über ein mechanisches System, das eine feinfühlige Kontrolle der Kabelspannung während des Abzugs ermöglicht.

Betriebsablauf

1) Laden der Kabelrolle

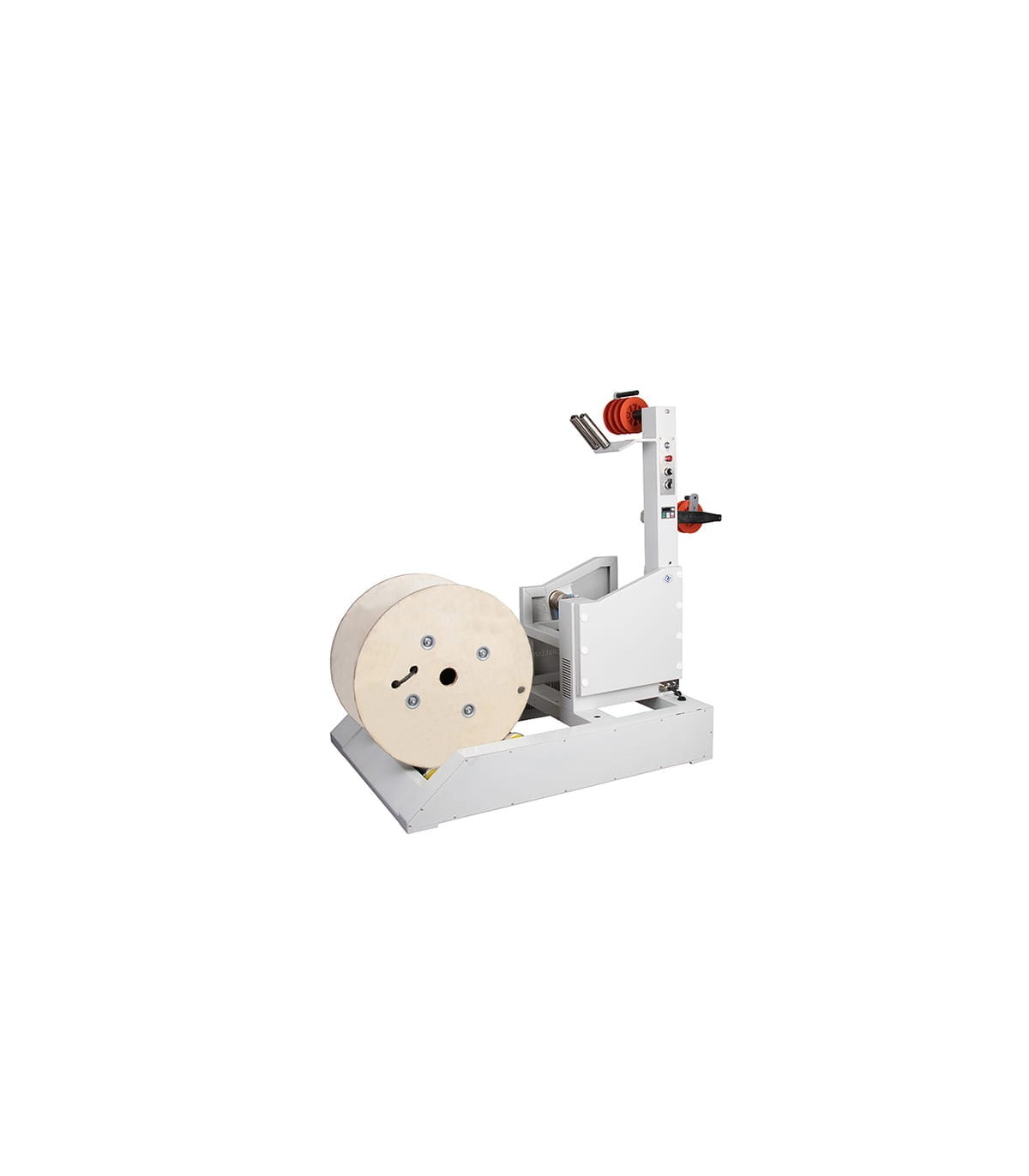

Die Kabelrolle wird auf der zentralen Welle der Maschine platziert, innerhalb des angegebenen Durchmesserbereichs (350 - 800 mm). Das System ist für große Rollen und Breiten bis zum angegebenen Maß ausgelegt. Das Modell RBEW14A unterstützt insbesondere Rollen mit einer Breite von bis zu 680 mm.

2) Start und Einstellungen
Nach dem Start stellt die Maschine über den Inverter/Motor die Grundgeschwindigkeit für das Abwickeln ein. Der Bediener kann die Kabelspannung und die Endschalter einstellen, um zu verhindern, dass das Kabel zu stark gespannt oder zu locker ist. Gegengewicht oder Spannmechanismen helfen dabei, ein konstantes Abwickeln aufrechtzuerhalten.

3) Kabelbewegung
Die Maschine zieht das Kabel gleichmäßig von der Rolle ab. Das Motor- und Getriebesystem liefert eine kontrollierte Kraft, während Sensoren Geschwindigkeitsänderungen oder Störungen erkennen können. Wenn der Bedarf der Linie steigt, passt das System die Abzugsgeschwindigkeit an; wenn er sinkt, verlangsamt es den Vorgang oder hält das Kabel im Stand-by, um Brüche oder unerwünschtes Ziehen zu vermeiden.

4) Stopp
Wenn die Rolle leer ist, erkennen Sensoren oder Endschalter das Ereignis, und die Maschine kann automatisch anhalten oder auf eine andere Rolle umschalten. Wenn Störungen auftreten (Kabelblockierung, Überspannung usw.), unterbricht das System den Betrieb automatisch, um Schäden zu vermeiden.

Technische Merkmale

Modell: RBEW14A
Motorleistung: 0,75 kW
Maximaler Kabeldurchmesser: 30 mm
Äußerer Rollendurchmesser (OD): 350 - 800 mm
Maximale Rollenbreite: 680 mm
Maschinenabmessungen: 1350 × 998 × 1410 mm
Maximale Traglast: 100 kg
Rahmenmaterial: hochsteifer Stahl
