Kabelabwickler für Rollen Ø 500 bis 800 mm (max 1000kg)

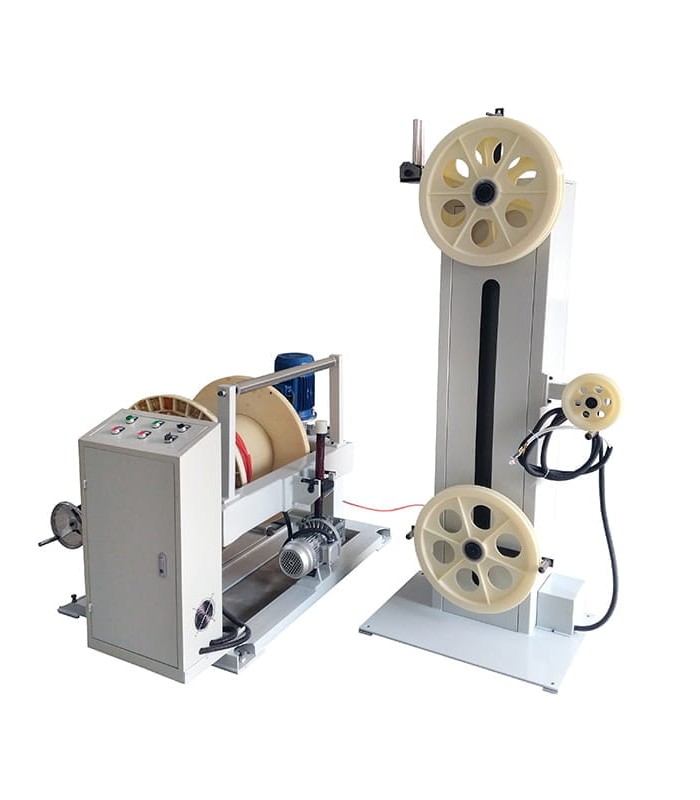

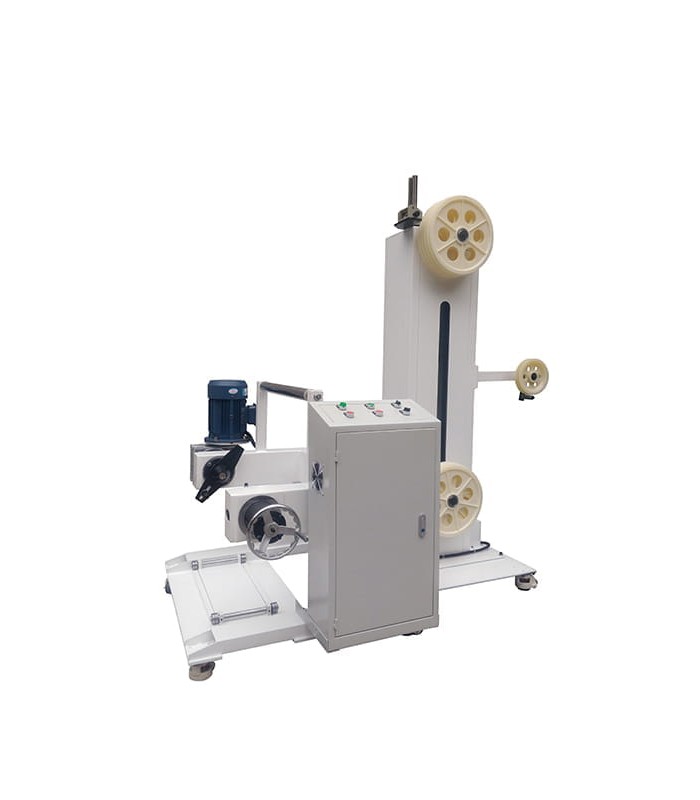

Die RBEW1440 arbeitet als Kabelabwickelstation, hält eine konstante Spannung aufrecht, vermeidet unerwünschte Verdrehungen, verhindert das Verrutschen und synchronisiert das Abwickeln mit der Geschwindigkeit der Linie. Sie ist geeignet für Kabel mit Durchmessern zwischen 3 und 20 mm und unterstützt Spulen mit Außendurchmessern zwischen 500 und 800 mm und Spulenbreiten zwischen 300 und 600 mm, mit einer Tragfähigkeit von bis zu 1000 kg.

Das System verwendet einen Frequenzumrichtermotor (Inverter), der eine kontinuierliche Anpassung der Vorschubgeschwindigkeit ermöglicht und sich automatisch an Änderungen der Produktionsliniendurchsatz anpasst. Die Maschine verfügt über einen motorisierten Hebemechanismus für die Spule und ein Schnellspannsystem, um das Laden des Kabels und den Spulenwechsel zu erleichtern.

Betriebsablauf

1) Laden der Spule
Die Kabelspule wird auf das Stützsystem montiert (OD von 500 bis 800 mm). Der motorisierte Mechanismus unterstützt das Anheben und das schnelle Fixieren der Spule.

2) Start und Einstellungen
Beim Einschalten stellt der Frequenzumrichter die Anfangsgeschwindigkeit des Kabels ein. Der Bediener kann Spannung und Steuerung anpassen. Das motorisierte System steuert die Spulenposition und das Schnellspannsystem.

3) Kabelzufuhr
Während des Betriebs zieht die Maschine das Kabel gleichmäßig von der Spule ab. Der Frequenzumrichter passt die Abzugsgeschwindigkeit an die Linienanforderung an: Wenn die Nachfrage steigt, beschleunigt sie; wenn sie sinkt, verlangsamt sie oder hält das Kabel im Standby. Dadurch werden Materialrisse oder Schäden vermieden.

4) Stopp
Wenn die Spule leer ist oder eine Anomalie auftritt (Kabelblockierung, Überspannung), erkennen Sensoren oder Endschalter das Ereignis, und die Maschine kann automatisch anhalten oder auf eine Ersatzspule umschalten.

Technische Merkmale

Modell: RBEW1440
Kabeldurchmesser: 3 - 20 mm
Unterstützte Spulenabmessungen: OD 500 - 800 mm, Breite 300 - 600 mm
Maximale Tragfähigkeit (Spulengewicht): 1000 kg
Maximale Zuführgeschwindigkeit: 250 m/min
Spannung (Versorgung): 110 V / 220 V, 50-60 Hz
Maschinengewicht: 550 kg
Abmessungen: 1670x1620x1320 mm
