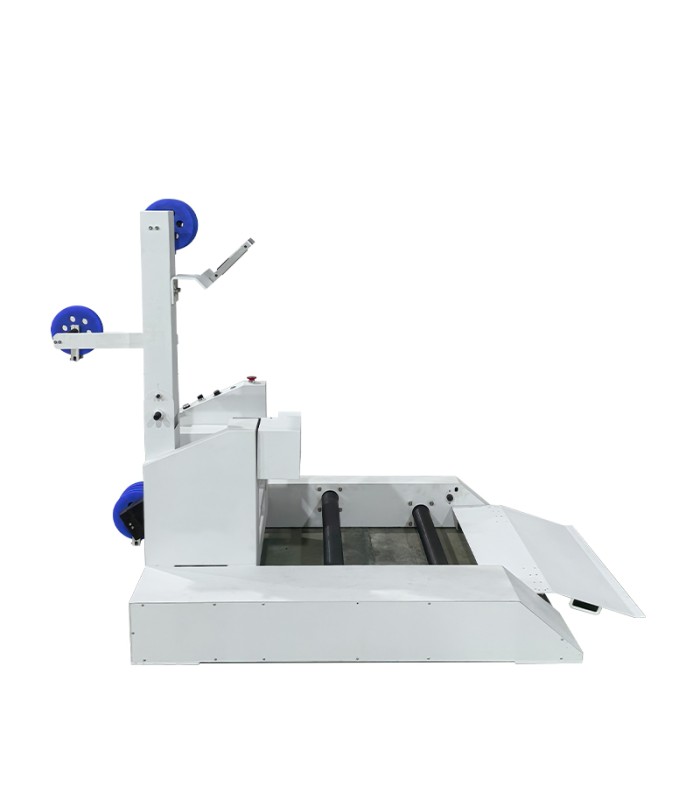

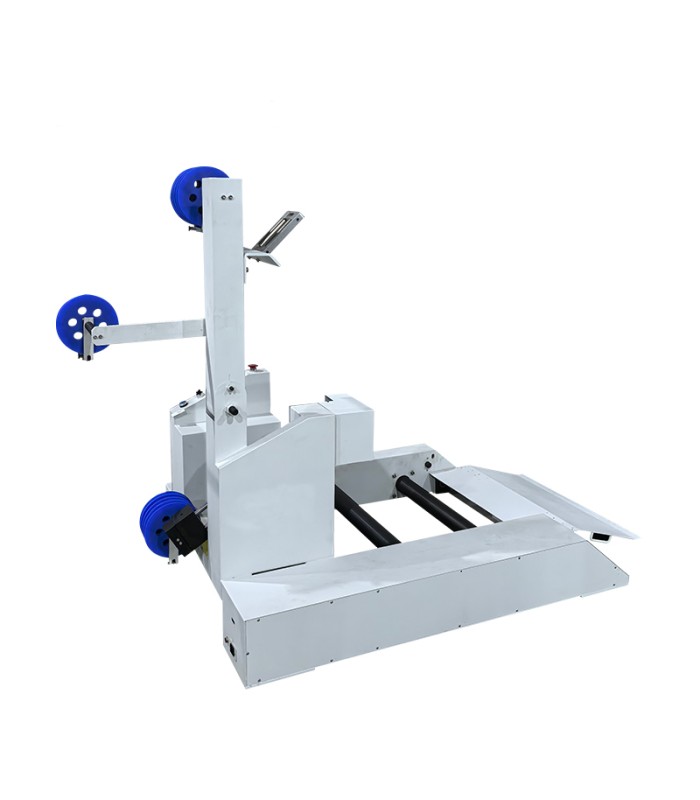

Kabelabwickler für Rollen Ø 400 bis 1000mm (max 300kg)

Die RBEW14A2 ist eine Kabelabwickelmaschine, die entwickelt wurde, um den automatischen Kabelzufuhrprozess in Produktionslinien zu erleichtern. Sie ist darauf ausgelegt, große Lasten zu tragen, Stillstandszeiten zu reduzieren und eine kontrollierte und gleichmäßige Kabelzufuhr zu gewährleisten, insbesondere in den frühen Verarbeitungsphasen (vor dem Schneiden, Abisolieren oder Crimpen).

Allgemeine Merkmale und Funktionen

Die RBEW14A2 dient als Zwischenstation für die Kabelzufuhr.
Ihr Zweck ist es, eine stabile Spannung aufrechtzuerhalten, unerwünschte Verdrehungen zu vermeiden, das Rutschen des Kabels zu verhindern und die Ausgabe mit der Geschwindigkeit der Linie zu synchronisieren.

Die Grundstruktur besteht aus hochfestem Stahl, was dem Rahmen Steifigkeit und Stabilität verleiht. Die Maschine verwendet einen Drehstrommotor, der mit einem Getriebe gekoppelt ist, mit einem Inverter / Geschwindigkeitsregler, der es ermöglicht, die Abwickelgeschwindigkeit an die Anforderungen der Produktionslinie anzupassen. Die Spannung wird über einen mechanischen Mechanismus geregelt, der eine präzise Kontrolle der Kabelspannung während des Abwickelns ermöglicht.

Betriebsablauf

1) Laden der Spule
Die Kabelspule wird auf den zentralen Zylinder der Maschine gelegt, innerhalb der Durchmessergrenzen (400–1000 mm). Das System ist darauf ausgelegt, große Spulen mit einer Breite bis zur angegebenen Größe aufzunehmen. Das Modell RBEW14A2 unterstützt insbesondere Spulen mit einer Höhe von bis zu 800 mm.

2) Start und Einstellungen
Nach dem Start stellt die Maschine die Grundabwickelgeschwindigkeit über den Inverter/Motor ein. Der Bediener kann die Spannung und die Endschalter des Kabels einstellen, um übermäßige Spannung oder Lockerheit zu vermeiden. Das Gegengewicht oder die Spannmechanismen helfen, ein gleichmäßiges Abwickeln aufrechtzuerhalten.

3) Kabelbewegung
Die Maschine zieht das Kabel gleichmäßig von der Spule ab. Das Motor-Getriebe-System liefert eine kontrollierte Kraft, während Sensoren Geschwindigkeitsänderungen oder Anomalien erkennen können. Wenn der Linienbedarf steigt, passt das System die Abzugsgeschwindigkeit an; wenn er sinkt, verlangsamt es sich oder hält das Kabel im Standby, um Brüche oder übermäßige Spannung zu vermeiden.

4) Stopp
Wenn die Spule leer ist, erkennen Sensoren oder Endschalter das Ereignis, und die Maschine kann automatisch anhalten oder auf eine andere Spule wechseln. Wenn Anomalien auftreten (Kabelblockierung, Überspannung usw.), stoppt das System automatisch, um Schäden zu vermeiden.

Technische Merkmale

Modell: RBEW14A2
Motorleistung: 1,50 kW
Maximaler Kabeldurchmesser: 26 mm
Spulenaußendurchmesser (OD): 400 - 1000 mm
Maximale Spulenbreite: 800 mm
Maschinenabmessungen: 1350 × 998 × 1410 mm
Maschinengewicht: 360 Kg
Rahmenmaterial: hochfester Stahl
