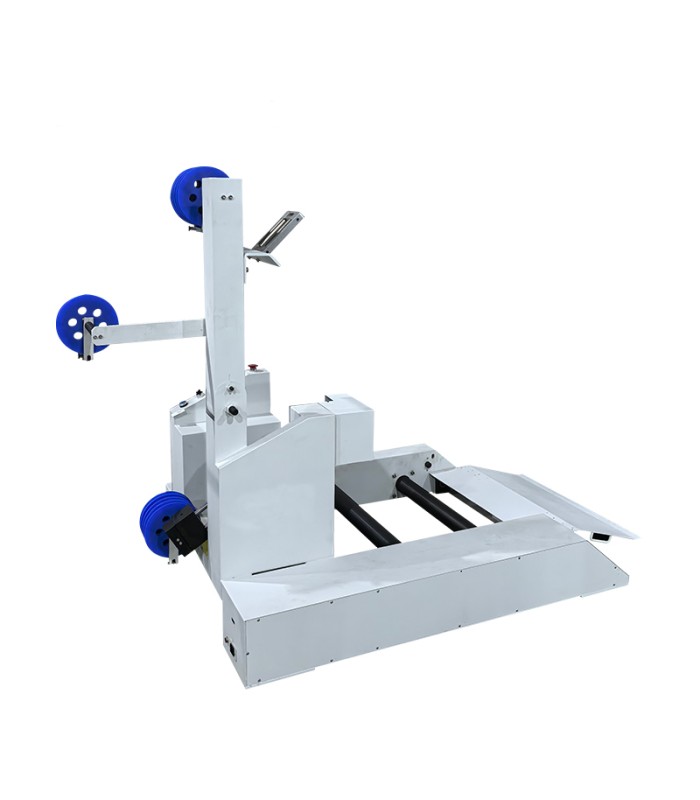

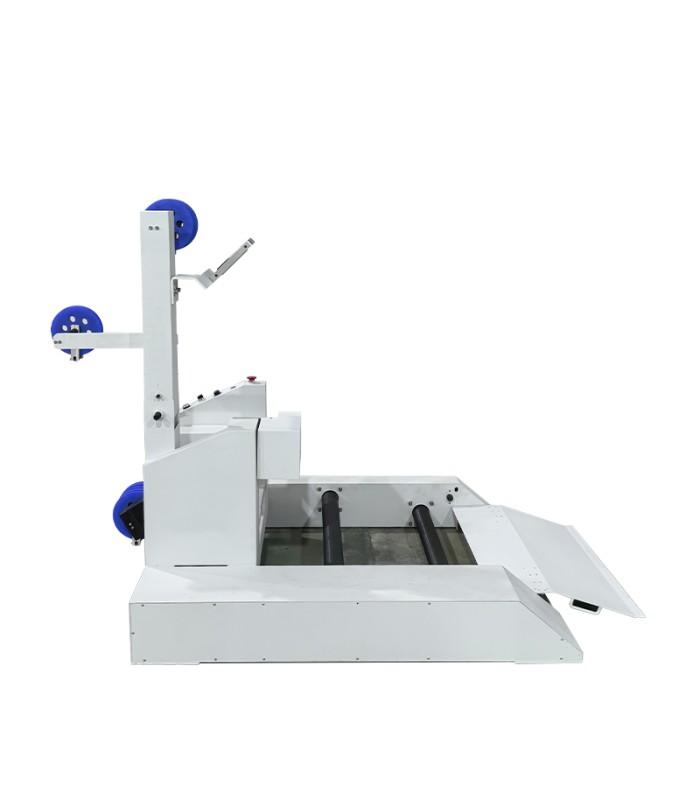

Dérouleur de câble pour bobines Ø 400 à 1000mm (max 300kg)

La RBEW14A2 est une machine de déroulage de câbles conçue pour faciliter le processus d’alimentation automatique des câbles dans les lignes de production. Elle est conçue pour supporter de lourdes charges, réduire les temps d’arrêt et assurer une alimentation contrôlée et uniforme, en particulier lors des premières étapes du traitement (avant la coupe, le dénudage ou le sertissage).

Caractéristiques générales et fonctions

La RBEW14A2 agit comme une station d’alimentation intermédiaire.
Son but est de maintenir une tension stable, d’éviter les torsions indésirables, de prévenir le glissement du câble et de synchroniser la sortie avec la vitesse de la ligne.

La structure principale est construite en acier à haute résistance, conférant rigidité et stabilité au châssis. La machine utilise un moteur triphasé couplé à un réducteur, avec un système inverseur / régulateur de vitesse permettant d’ajuster la vitesse de déroulage en fonction des besoins de la ligne. Le réglage de la tension s’effectue au moyen d’un mécanisme mécanique, permettant un contrôle précis de la tension du câble pendant l’extraction.

Fonctionnement opérationnel

1) Chargement de la bobine
La bobine de câble est placée sur le cylindre central de la machine dans les limites de diamètre (400–1000 mm). Le système est conçu pour accueillir de grandes bobines d’une largeur allant jusqu’à la mesure spécifiée. Le modèle RBEW14A2, en particulier, prend en charge des bobines d’une hauteur maximale de 800 mm.

2) Démarrage et réglages
Une fois mise en marche, la machine définit la vitesse de déroulage de base via l’inverseur/moteur. L’opérateur peut ajuster la tension et les fins de course du câble pour éviter qu’il ne soit trop tendu ou trop lâche. Le contrepoids ou les mécanismes de tension aident à maintenir un déroulage constant.

3) Mouvement du câble
La machine tire le câble de la bobine de manière régulière. Le système moteur + réducteur fournit une force contrôlée, tandis que les capteurs peuvent détecter les variations de vitesse ou les anomalies. Si la demande de la ligne augmente, le système ajuste la vitesse d’extraction ; si elle diminue, il ralentit ou maintient le câble en veille, évitant les ruptures ou les tensions indésirables.

4) Arrêt
Lorsque la bobine est vide, les capteurs ou les fins de course détectent l’événement, et la machine peut s’arrêter automatiquement ou passer à une autre bobine. En cas d’anomalie (blocage du câble, surtension, etc.), le système interrompt automatiquement l’opération pour éviter les dommages.

Caractéristiques techniques

Modèle: RBEW14A2
Puissance du moteur:1,50 kW
Diamètre maximal du câble: 26 mm
Diamètre extérieur de la bobine (OD): 400 - 1000 mm
Largeur maximale de la bobine: 800 mm
Dimensions de la machine: 1350 × 998 × 1410 mm
Poids de la machine: 360 Kg
Matériau du châssis: acier à haute résistance
