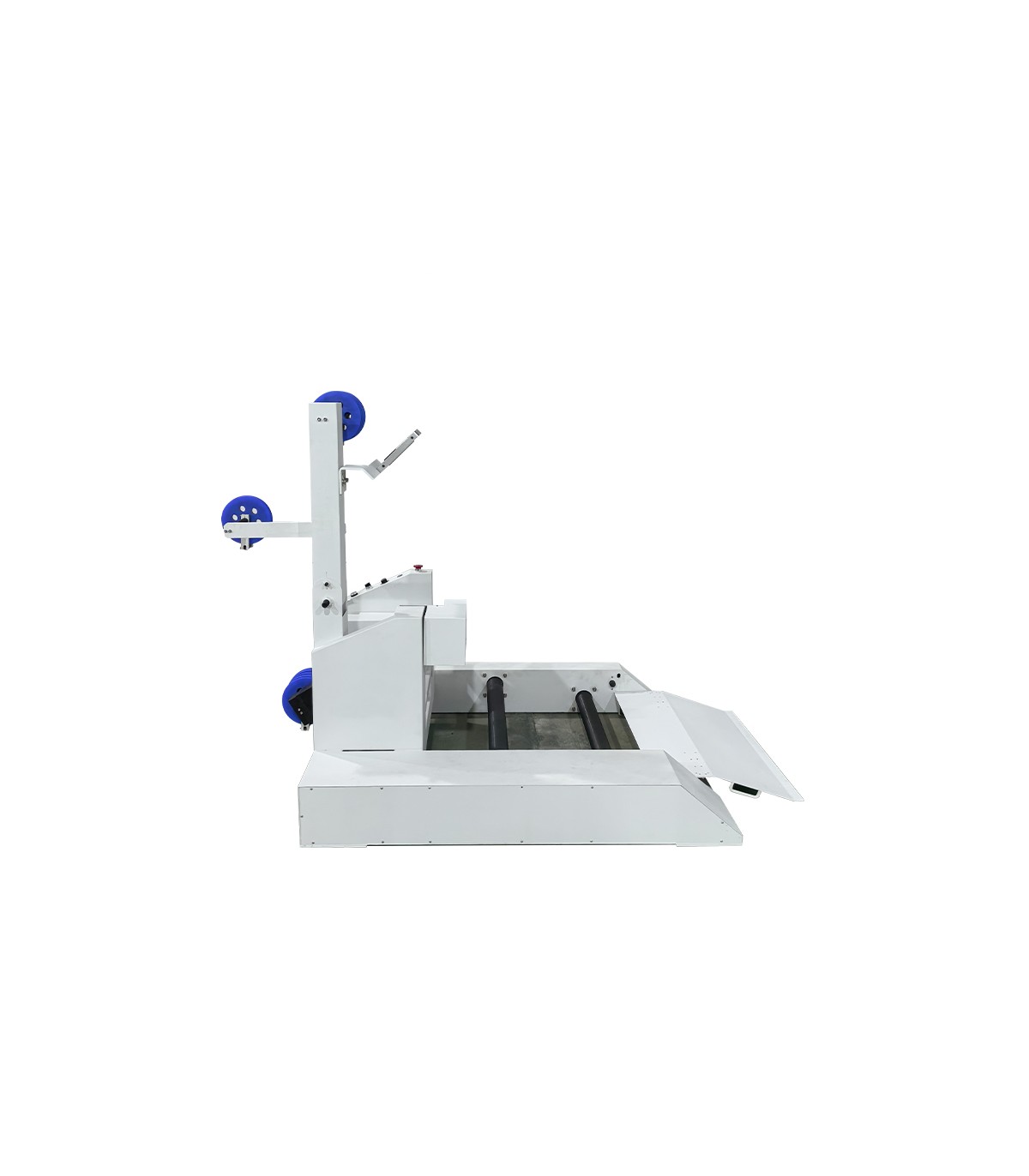

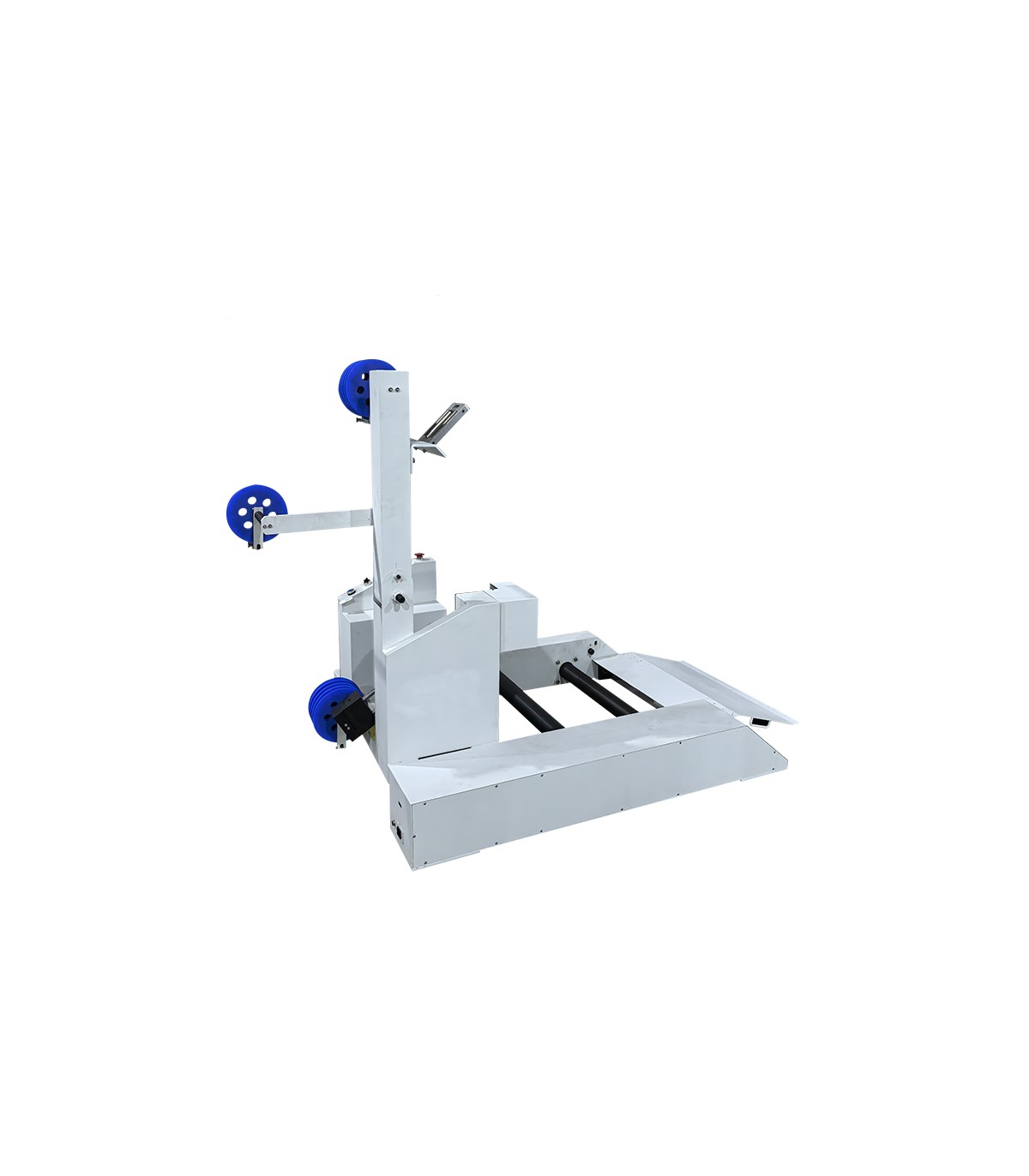

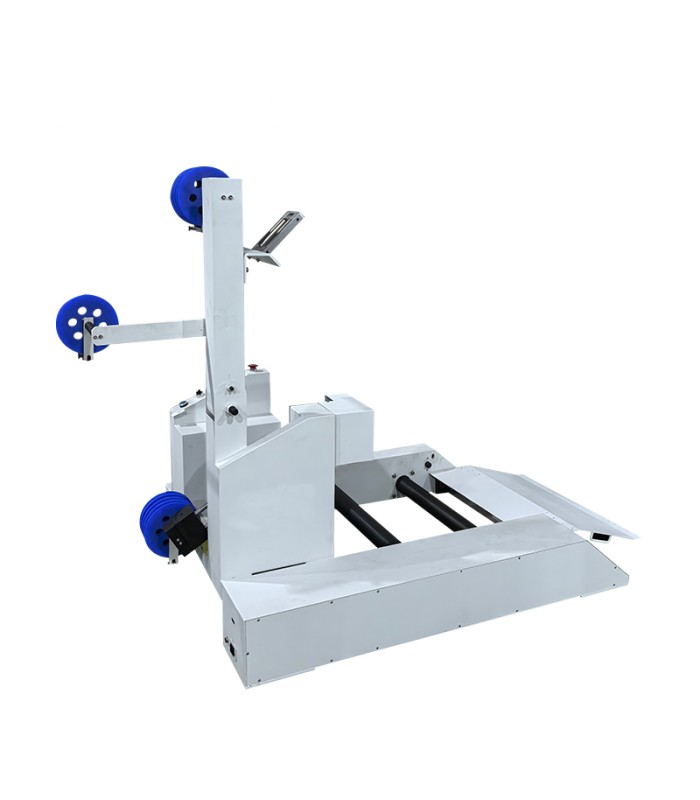

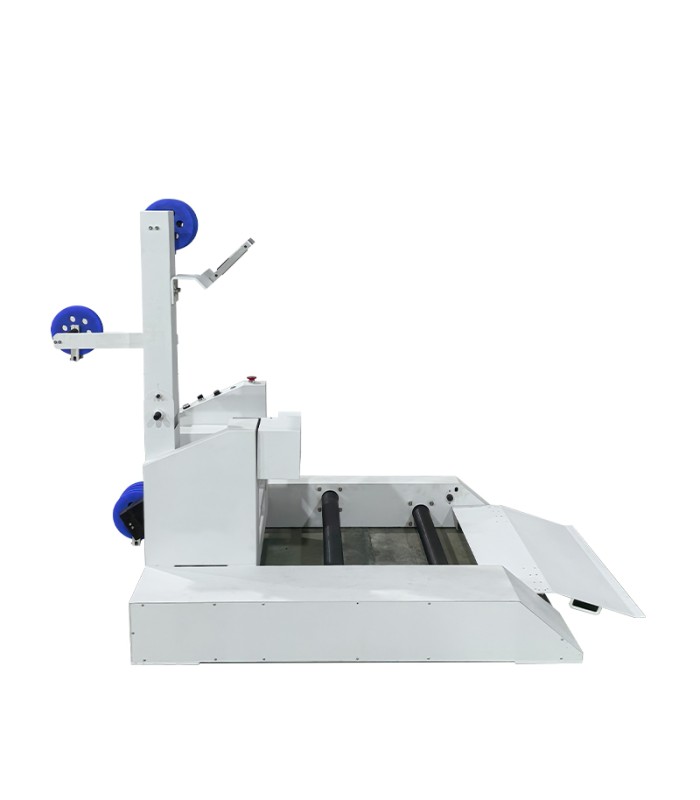

Desbobinador de cable para bobinas de Ø 400 a 1000mm (máx. 300kg)

La RBEW14A2 es una máquina desenrolladora de cables diseñada para facilitar el proceso de alimentación automática de cables en las líneas de producción. Está diseñada para soportar grandes cargas, reducir tiempos muertos y garantizar una alimentación controlada y uniforme, especialmente durante las etapas iniciales del procesamiento (antes del corte, pelado o engaste).

Características generales y funciones

La RBEW14A2 actúa como una estación intermedia de alimentación.
Su propósito es mantener una tensión estable, evitar torsiones no deseadas, prevenir el deslizamiento del cable y sincronizar la salida con la velocidad de la línea.

La estructura principal está construida con acero de alta resistencia, proporcionando rigidez y estabilidad al bastidor. La máquina utiliza un motor trifásico acoplado a un reductor, con un sistema inversor / regulador de velocidad que permite ajustar la velocidad de desenrollado según las necesidades de la línea. El ajuste de la tensión se realiza mediante un mecanismo mecánico, que permite un control preciso de la tensión del cable durante la extracción.

Funcionamiento operativo

1) Carga de la bobina
La bobina de cable se coloca en el cilindro central de la máquina dentro de los límites de diámetro (400–1000 mm). El sistema está diseñado para acomodar bobinas grandes con una anchura de hasta el tamaño especificado. El modelo RBEW14A2, en particular, admite bobinas con una altura de hasta 800 mm.

2) Puesta en marcha y ajustes
Una vez iniciada, la máquina establece la velocidad básica de desenrollado mediante el inversor/motor. El operador puede ajustar la tensión y los finales de carrera del cable para evitar que esté demasiado tenso o demasiado suelto. El contrapeso o los mecanismos de tensión ayudan a mantener un desenrollado constante.

3) Movimiento del cable
La máquina tira del cable de la bobina de manera uniforme. El sistema motor + reductor proporciona una fuerza controlada, mientras que los sensores pueden detectar variaciones de velocidad o anomalías. Si la demanda de la línea aumenta, el sistema ajusta la velocidad de extracción; si disminuye, se ralentiza o mantiene el cable en espera, evitando roturas o tensiones no deseadas.

4) Parada
Cuando la bobina se agota, los sensores o los finales de carrera detectan el evento y la máquina puede detenerse automáticamente o pasar a otra bobina. Si se producen anomalías (bloqueo del cable, sobretensión, etc.), el sistema interrumpe automáticamente la operación para evitar daños.

Características técnicas

Modelo: RBEW14A2
Potencia del motor: 1,50 kW
Diámetro máximo del cable: 26 mm
Diámetro exterior de la bobina (OD): 400 - 1000 mm
Anchura máxima de la bobina: 800 mm
Dimensiones de la máquina: 1350 × 998 × 1410 mm
Peso de la máquina: 360 Kg
Material del bastidor: acero de alta resistencia
