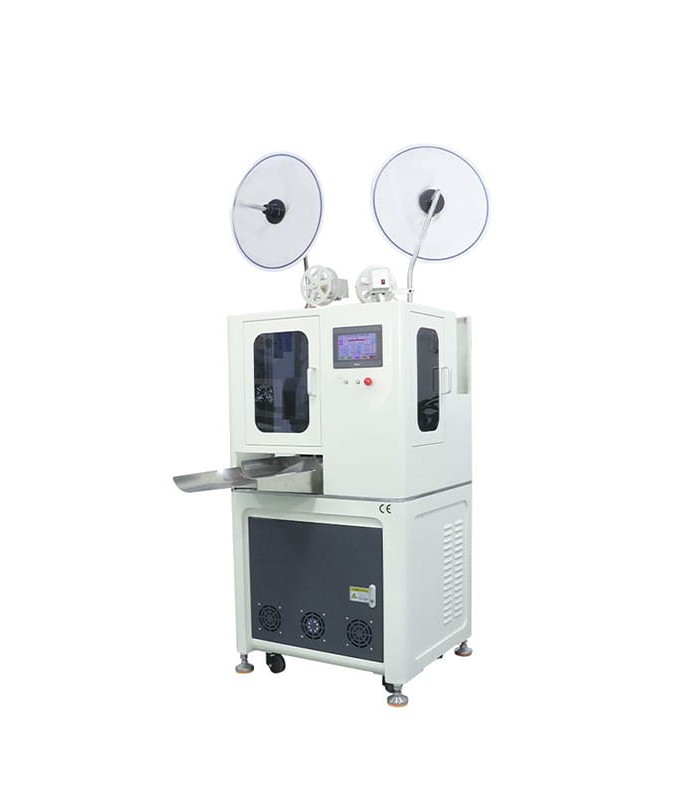

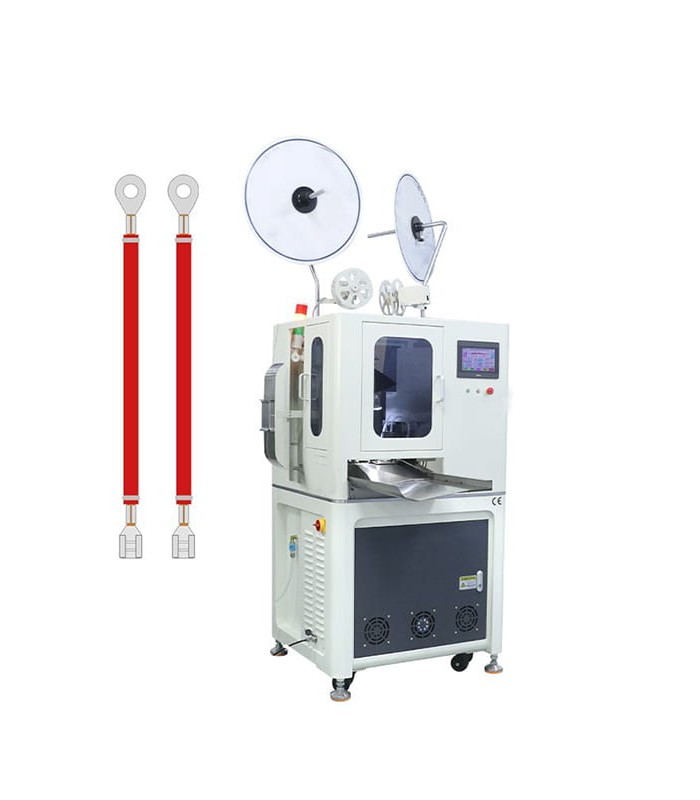

Die RBEW2105 ist eine automatische Tischmaschine für die vollständige Verarbeitung von Kabeln mit Crimpung an beiden Enden.
In einem einzigen Zyklus führt sie Ablängen, Abisolieren, Verdrillen (twisting) und Doppelend-Crimpung aus. Sie ist für die Fertigung wiederholbarer Kabelsätze mit gleichbleibender Qualität ausgelegt und reduziert Zeit, Fehler sowie die typische Streuung manueller Arbeiten.
Der Hauptvorteil ist die Wiederholgenauigkeit: Nach dem Einstellen des Programms wiederholt die Maschine den Zyklus und hält die Parameter für Ablängen/Abisolieren sowie die Crimpung beider Seiten konstant.
So funktioniert es
1) Parametereinstellung: Über das LCD-Panel (verfügbare Sprachen Chinesisch/Englisch) werden Schnittlänge und Prozessparameter eingegeben. Einstellungen können unter einer Programnummer gespeichert und für wiederkehrende Aufträge schnell abgerufen werden.
2) Ablängen: Die Maschine schneidet das Kabel auf die eingestellte Länge, mit deklarierter Präzisionskontrolle.
3) Abisolieren: Die Enden werden abisoliert, bereit für die Crimpung.
4) Verdrillen und Crimpen beider Enden: Verdrillen und Crimpung erfolgen in einem Zyklus, um zwei gleichmäßig konfektionierte Enden zu erhalten.
5) Mikrocomputer-Steuerung: mikro-gesteuertes System zur Sicherstellung hoher Genauigkeit bei Ablängen/Abisolieren/Crimpen.
6) Fehlererkennung: Erkennung von Kabelende, niedriger Luftdruck und Terminalproblemen.
Technische Daten
Modell: RBEW2105
Kabelbereich (IN AWG): 28 - 12 AWG
Abisolierlänge: 0 - 10 mm
Schnittlänge: 45 - 9999 mm
Schnitttoleranz: (0,002×L) mm
Produktivität: 3000 - 4500 Stk./Stunde
Crimpkraft: 2,0 T (20KN)
Mini-Applikatoren: Hub 30 mm oder 40 mm
Luftdruck: 0,6 - 0,8 MPa
Erkennung: Kabelende, niedriger Luftdruck, Terminalfehler
Stromversorgung: 220V / 110V, 50/60 Hz
Display-Sprache: Chinesisch / Englisch
Abmessungen: 700 × 800 × 1500 mm
Gewicht: 358 kg
Netzstecker: Europa, USA, China
