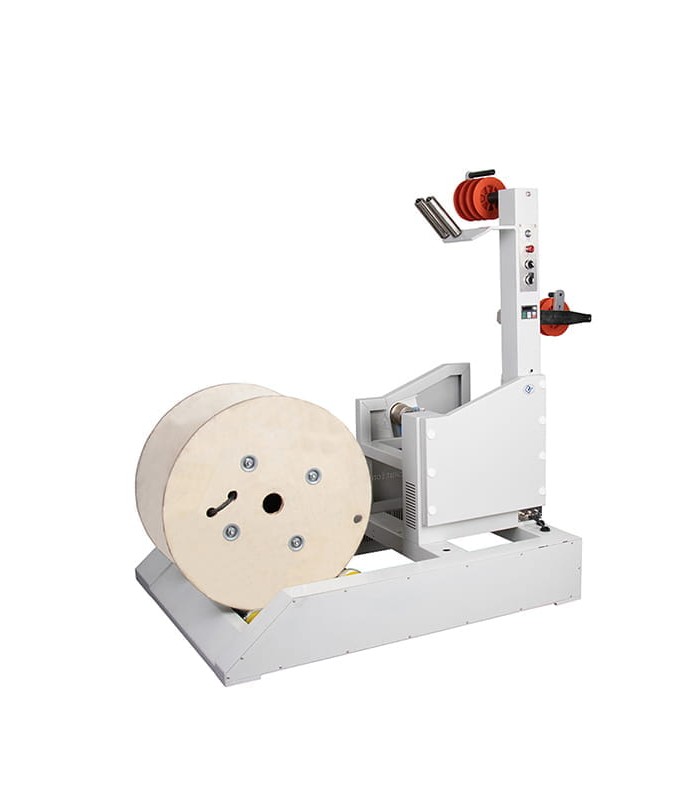

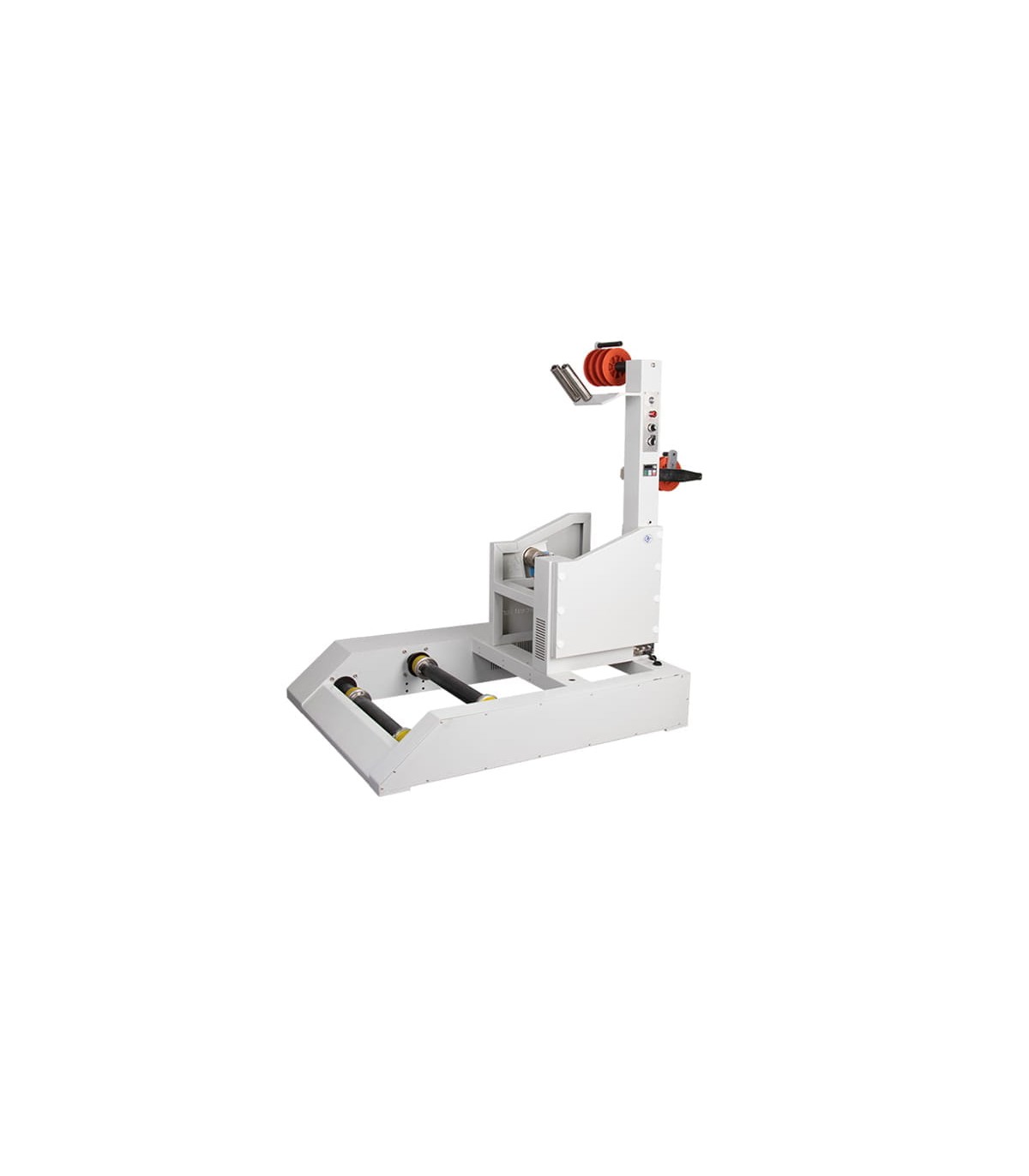

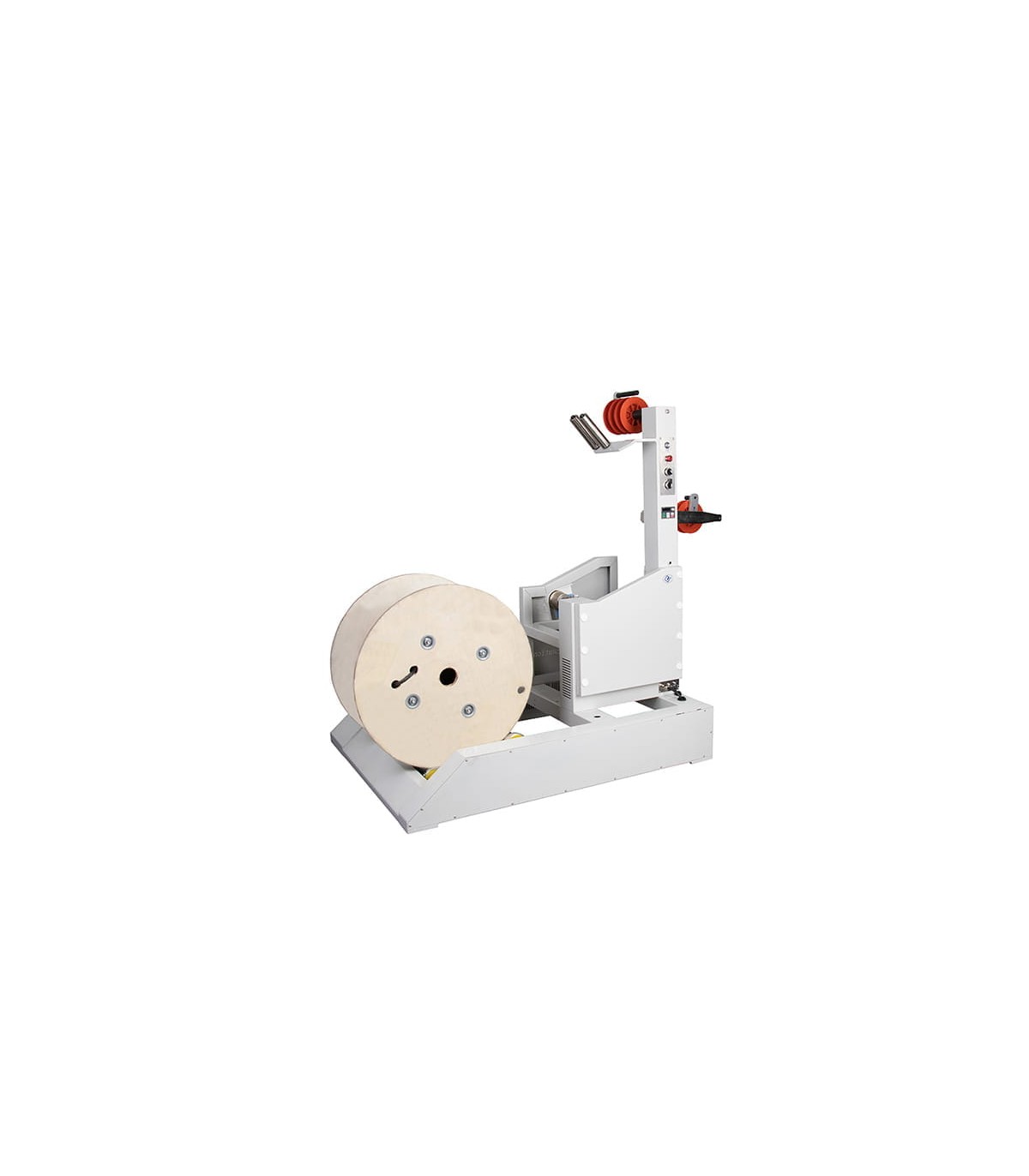

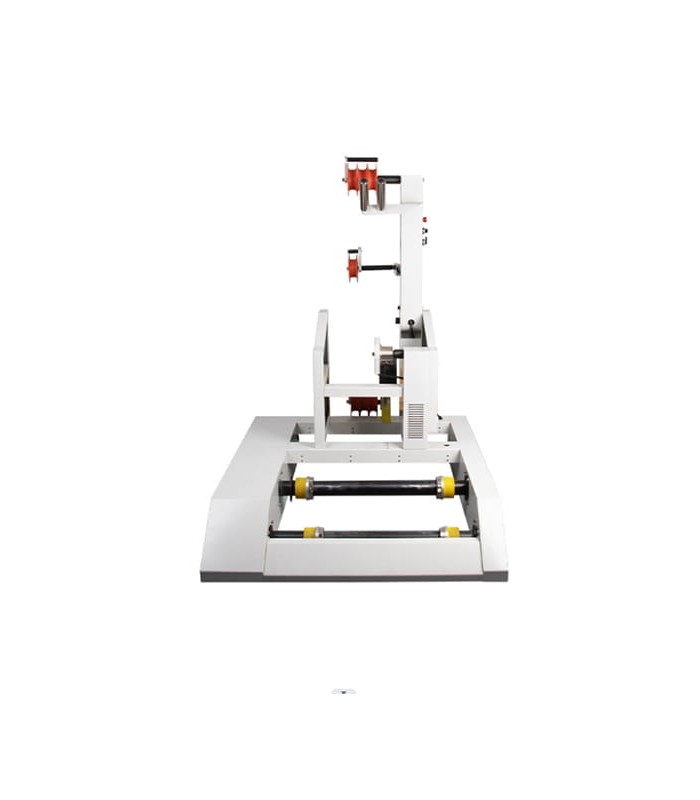

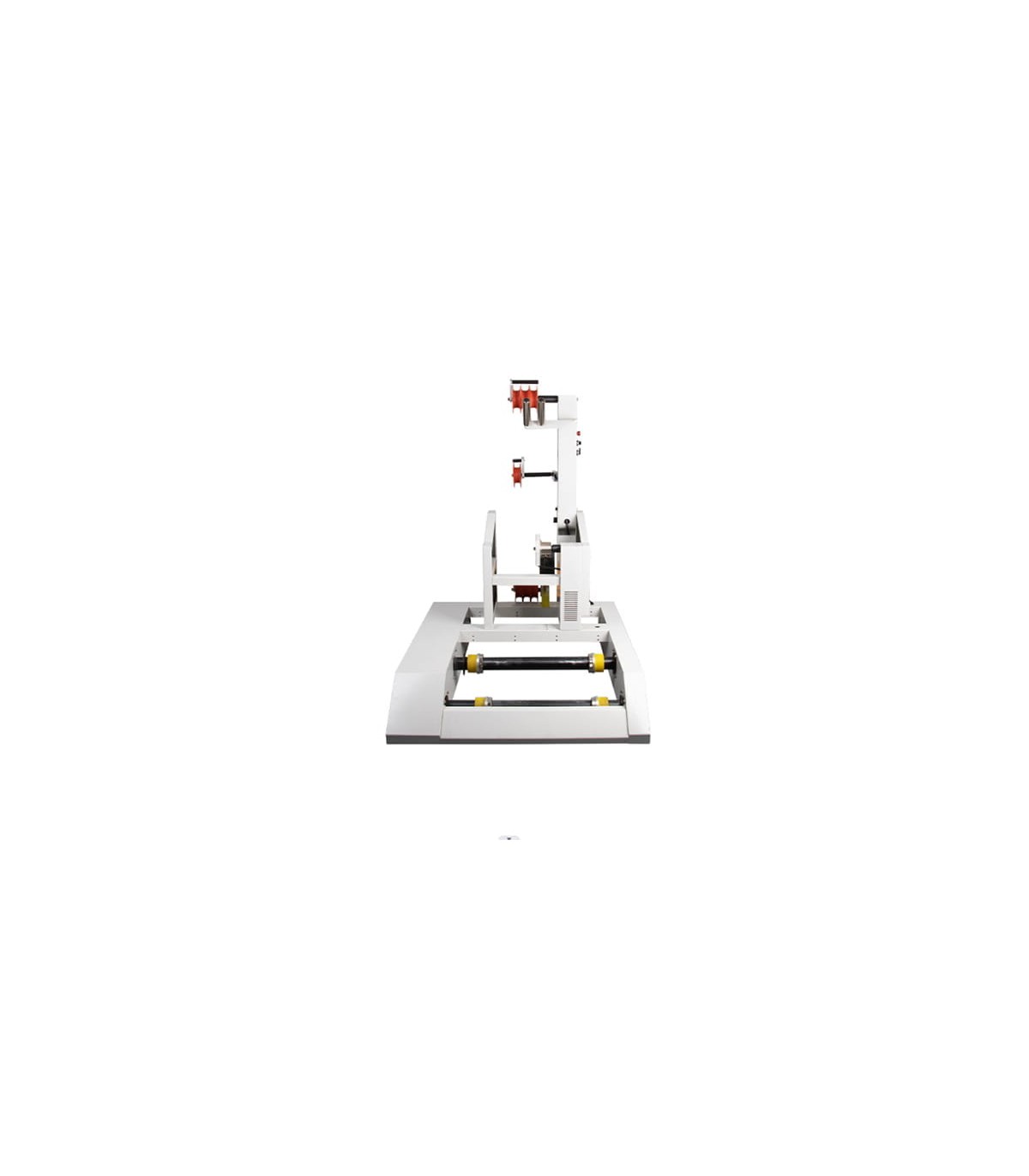

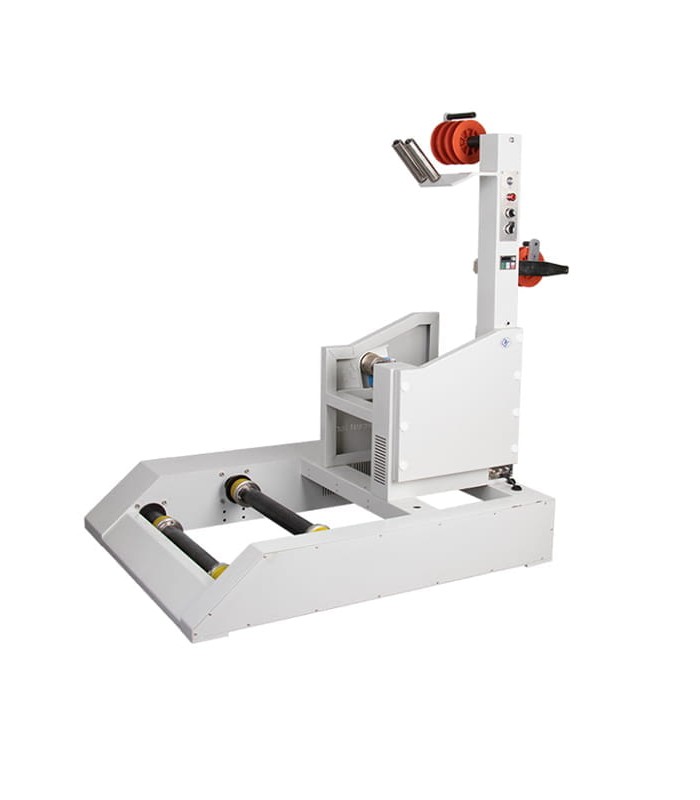

Desbobinador de cable para bobinas de Ø 350 a 800 mm (máx. 100kg)

La RBEW14A es una máquina para el desenrollado de cable, diseñada para facilitar el proceso de alimentación automática del cable en líneas de producción. Está proyectada para soportar grandes cargas, reducir tiempos muertos y garantizar una alimentación controlada y uniforme, especialmente en las fases iniciales de procesamiento (antes del corte, pelado o crimpado).

Características generales y funciones

La RBEW14A actúa como una estación intermedia de alimentación.
Su función es mantener una tensión estable, evitar torsiones no deseadas, prevenir el deslizamiento del cable y sincronizar la salida con la velocidad de la línea.

La estructura básica está fabricada en acero de alta resistencia, proporcionando rigidez y estabilidad al bastidor. La máquina utiliza un motor trifásico acoplado a un reductor, con un sistema inverter / regulador de velocidad que permite ajustar la velocidad de desenrollado según la demanda de la línea. La regulación de la tensión se realiza mediante un sistema mecánico, permitiendo un control fino de la tensión del cable durante la extracción.

Funcionamiento operativo

1) Carga de la bobina
La bobina de cable se coloca sobre el eje central de la máquina, dentro del rango de diámetro especificado (350 - 800 mm). El sistema está diseñado para alojar bobinas de gran tamaño y anchuras de hasta la medida indicada. El modelo RBEW14A, en particular, admite bobinas con un ancho de hasta 680 mm.

2) Puesta en marcha y ajustes
Una vez iniciada, la máquina establece la velocidad base de desenrollado mediante el inverter/motor. El operario puede ajustar la tensión y los finales de carrera del cable para evitar que esté excesivamente tensado o demasiado suelto. El contrapeso o los mecanismos de tensión ayudan a mantener un desenrollado constante.

3) Movimiento del cable
La máquina tira del cable desde la bobina de forma regular y uniforme. El sistema motor + reductor proporciona una fuerza controlada, mientras que los sensores pueden detectar variaciones de velocidad o anomalías. Si la demanda de la línea aumenta, el sistema ajusta la velocidad de extracción; si disminuye, reduce la velocidad o mantiene el cable en espera, evitando roturas o tirones no deseados.

4) Parada
Cuando la bobina se agota, los sensores o finales de carrera detectan el evento y la máquina puede detenerse automáticamente o pasar a otra bobina. Si se producen anomalías (bloqueo del cable, sobretensión, etc.), el sistema interrumpe automáticamente la operación para evitar daños.

Características técnicas

Modelo: RBEW14A
Potencia del motor: 0,75 kW
Diámetro máximo del cable: 30 mm
Diámetro exterior de la bobina (OD): 350 - 800 mm
Ancho máximo de la bobina: 680 mm
Dimensiones de la máquina: 1350 × 998 × 1410 mm
Capacidad máxima de carga: 100 kg
Material del bastidor: acero de alta rigidez
