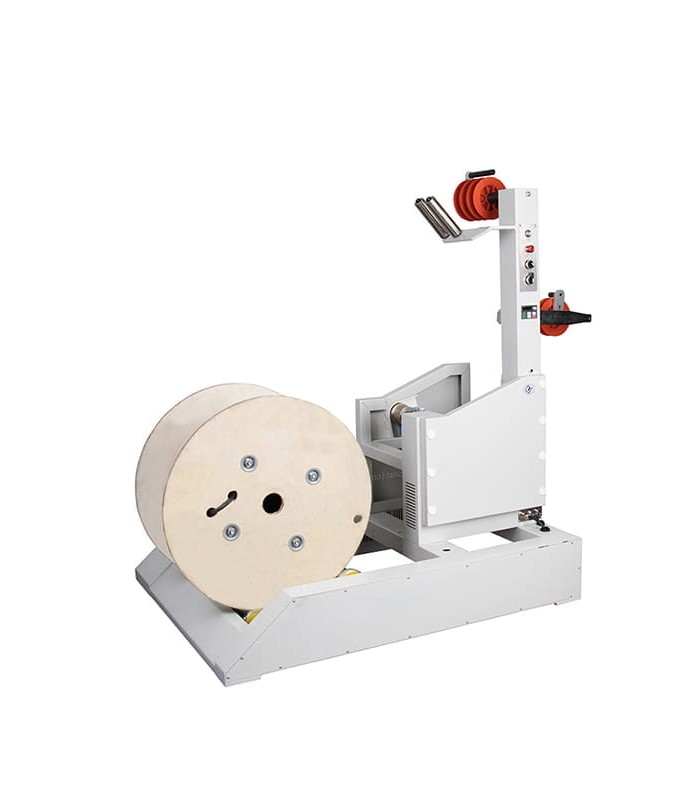

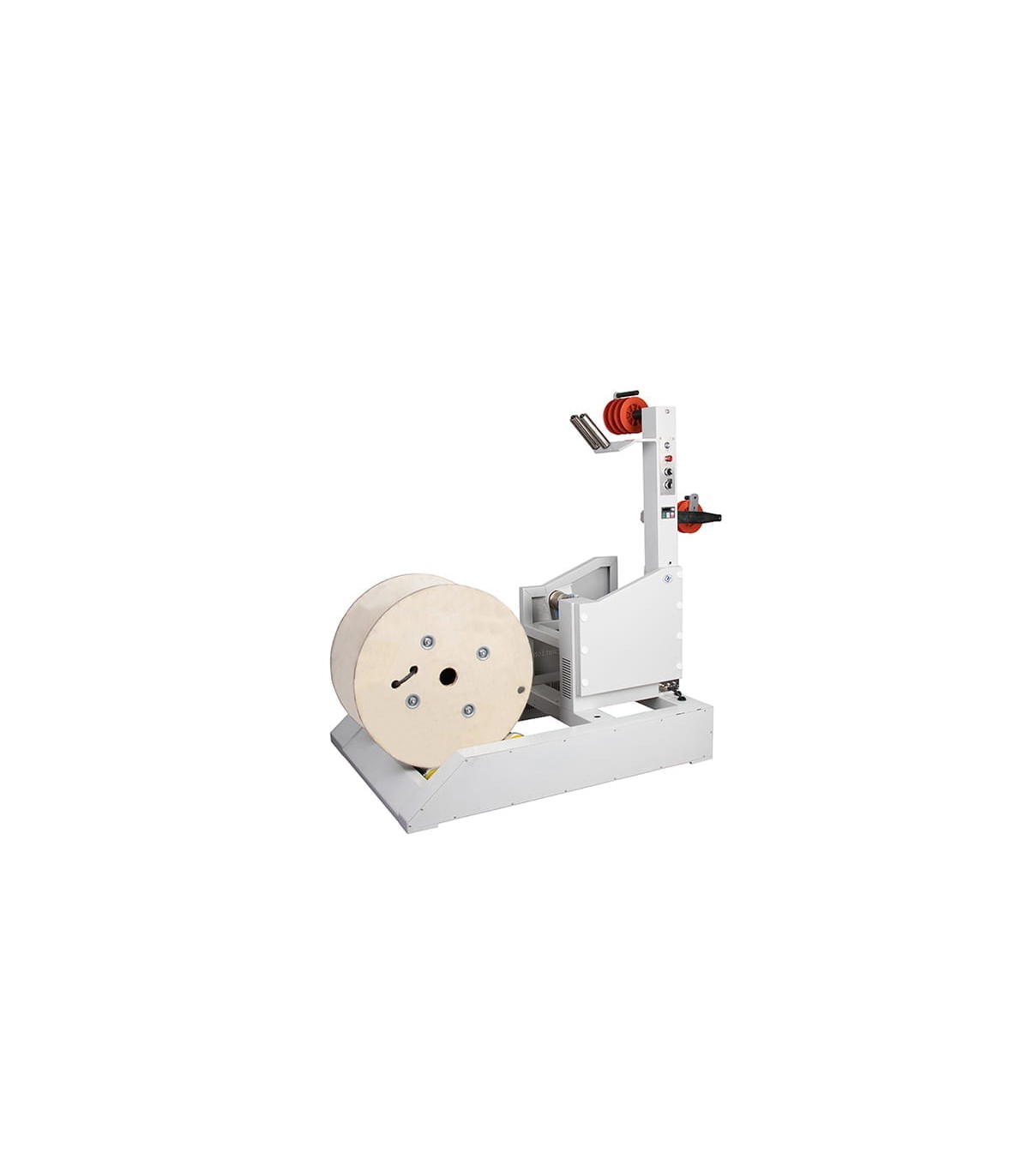

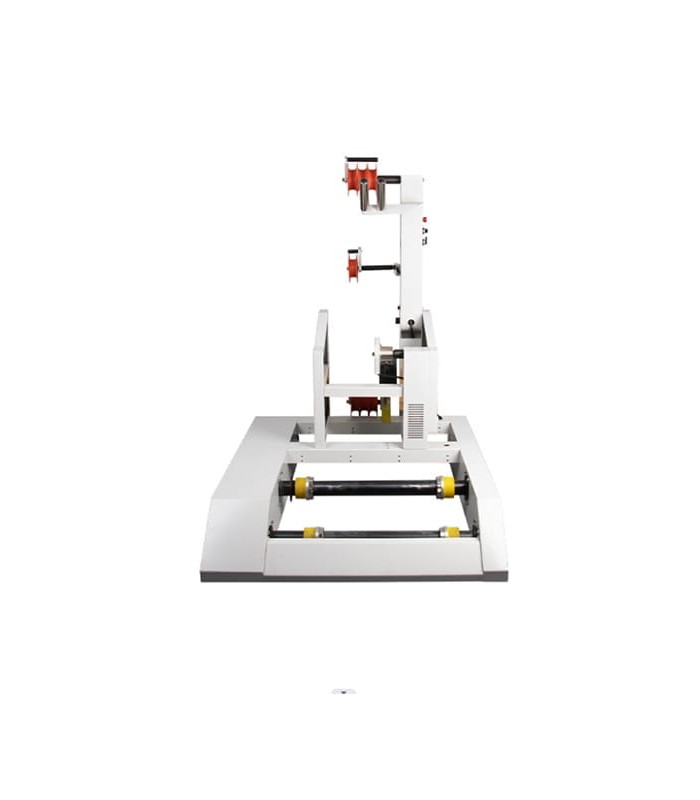

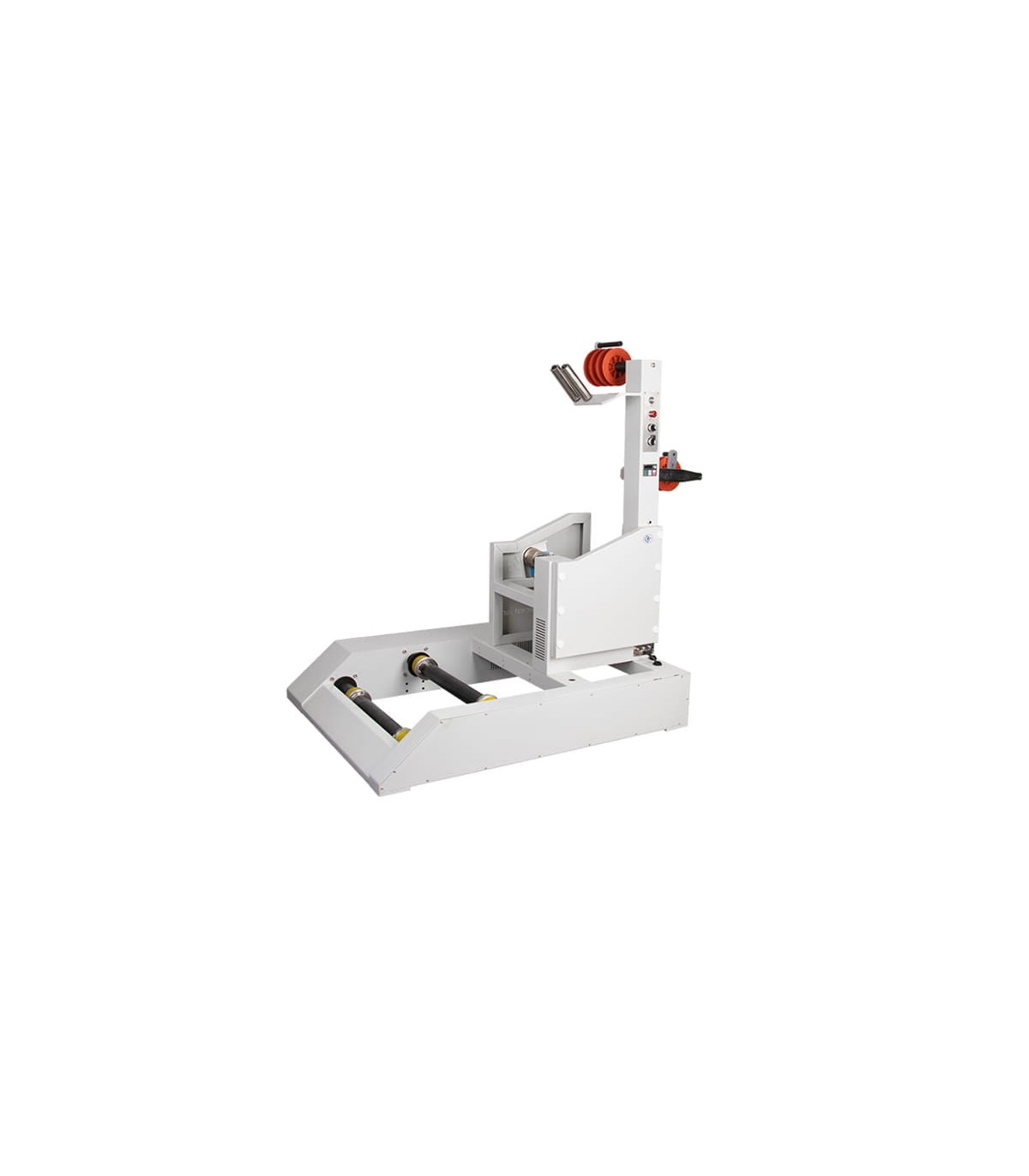

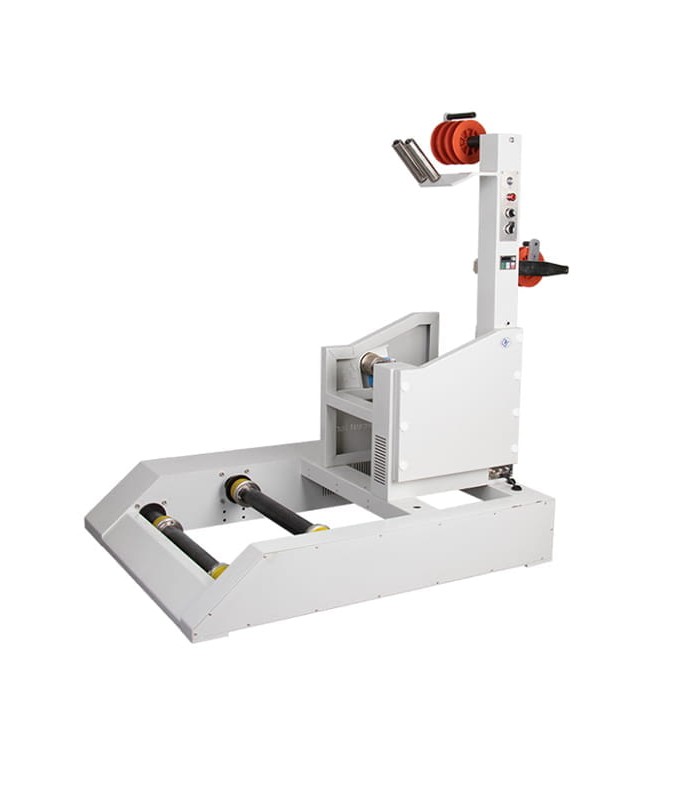

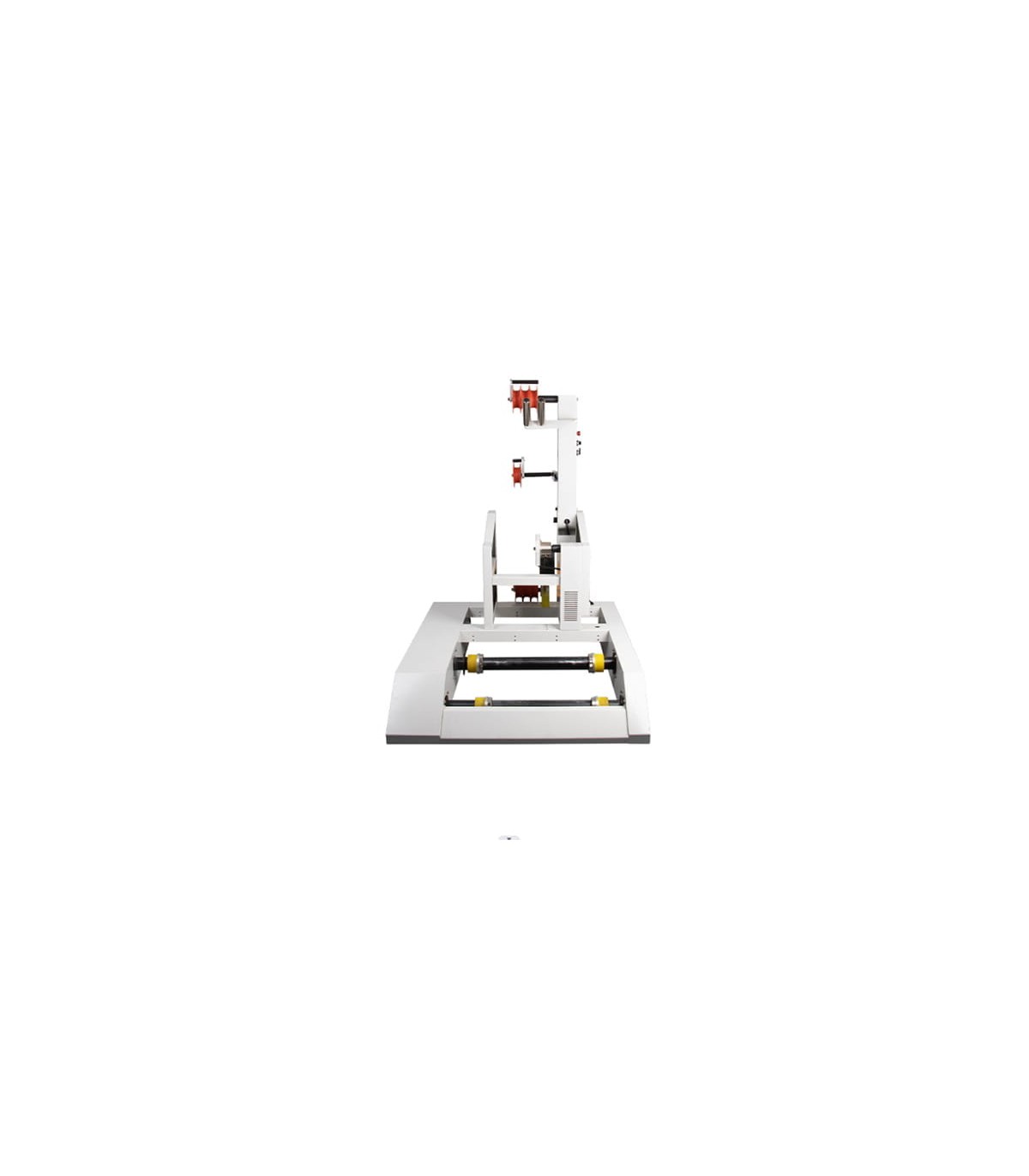

Dérouleur de câble pour bobines Ø 350 à 800mm (max 100kg)

La RBEW14A est une machine de déroulage de câble conçue pour faciliter le processus d’alimentation automatique du câble dans les lignes de production. Elle est conçue pour supporter des charges importantes, réduire les temps d’arrêt et garantir une alimentation contrôlée et uniforme, en particulier dans les phases initiales de traitement (avant la coupe, le dénudage ou le sertissage).

Caractéristiques générales et fonctions

La RBEW14A agit comme une station intermédiaire d’alimentation.
Son rôle est de maintenir une tension stable, d’éviter les torsions indésirables, de prévenir le glissement du câble et de synchroniser la sortie avec la vitesse de la ligne.

La structure de base est fabriquée en acier haute résistance, offrant rigidité et stabilité au châssis. La machine utilise un moteur triphasé couplé à un réducteur, avec un système inverter / variateur de vitesse permettant d’adapter la vitesse de déroulage en fonction de la demande de la ligne. Le réglage de la tension s’effectue au moyen d’un système mécanique, permettant un contrôle fin de la tension du câble lors de l’extraction.

Fonctionnement opérationnel

1) Chargement de la bobine
La bobine de câble est placée sur l’axe central de la machine, dans les limites de diamètre spécifiées (350 - 800 mm). Le système est conçu pour accueillir des bobines de grandes dimensions et des largeurs jusqu’à la taille indiquée. Le modèle RBEW14A, en particulier, prend en charge des bobines d’une largeur allant jusqu’à 680 mm.

2) Démarrage et réglages
Une fois démarrée, la machine règle la vitesse de base du déroulage par l’intermédiaire du variateur / moteur. L’opérateur peut ajuster la tension du câble et les fins de course afin d’éviter que le câble ne soit trop tendu ou trop lâche. Le contrepoids ou les mécanismes de tension aident à maintenir un déroulage constant.

3) Mouvement du câble
La machine tire le câble depuis la bobine de manière régulière et uniforme. Le système moteur + réducteur fournit une force contrôlée, tandis que les capteurs peuvent détecter des variations de vitesse ou des anomalies. Si la demande de la ligne augmente, le système adapte la vitesse d’extraction ; si elle diminue, il ralentit ou maintient le câble en veille, évitant ainsi les ruptures ou tractions indésirables.

4) Arrêt
Lorsque la bobine est vide, les capteurs ou fins de course détectent l’événement et la machine peut s’arrêter automatiquement ou passer à une autre bobine. En cas d’anomalies (blocage du câble, surtension, etc.), le système interrompt automatiquement l’opération afin d’éviter tout dommage.

Caractéristiques techniques

Modèle : RBEW14A
Puissance moteur : 0,75 kW
Diamètre maximal du câble : 30 mm
Diamètre extérieur de la bobine (OD) : 350 - 800 mm
Largeur maximale de la bobine : 680 mm
Dimensions de la machine : 1350 × 998 × 1410 mm
Charge maximale : 100 kg
Matériau du châssis : acier haute rigidité
