Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln
Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln

Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln

Errebi code: 70571
LIEFERZEITEN FÜR NICHT VERFÜGBARE ARTIKEL: 70 TAGE.
FÜR DRINGENDE LIEFERUNGEN INNERHALB VON 3 WOCHEN KONTAKTIEREN SIE UNS PRIVAT
Read moreShow less
8.510,93 € (tax excl.)
10.383,33 € (inkl. MwSt.)
'Verfügbar in 70 Arbeitstagen ab Bestellung.'
Zustand
Neu
Reference:
RBEW05B+
Marke:
ErreBi Group
Zur Wunschliste hinzufügen
Beschreibung

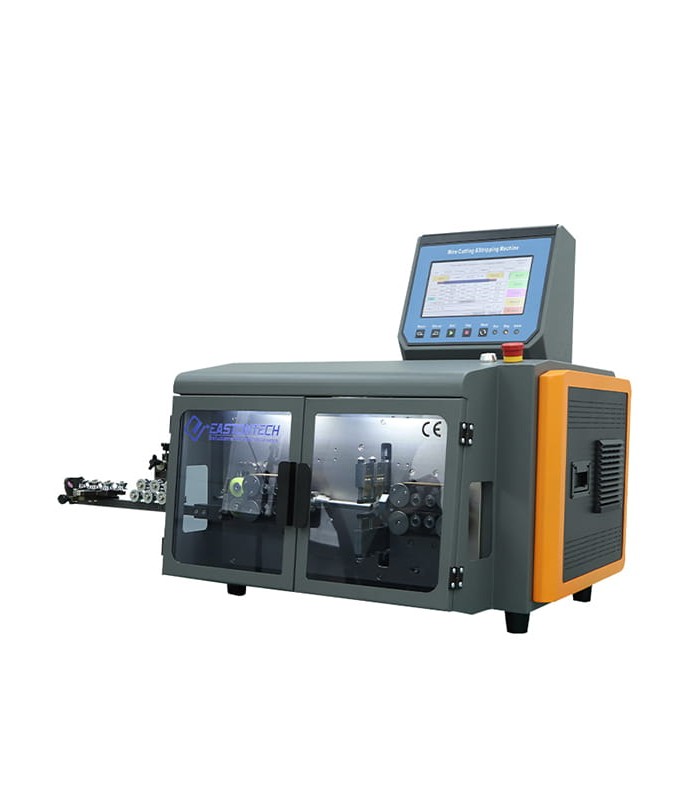

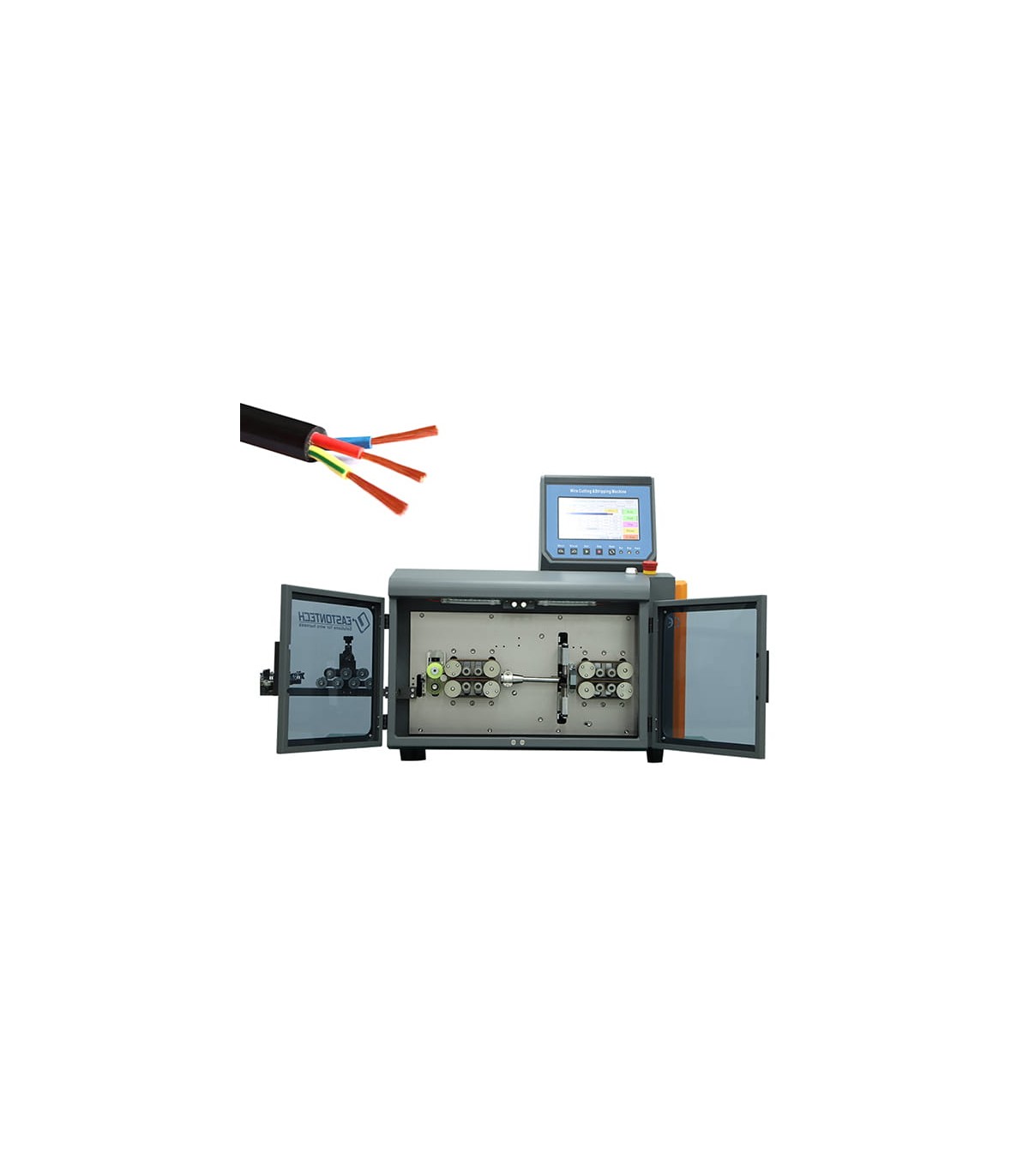

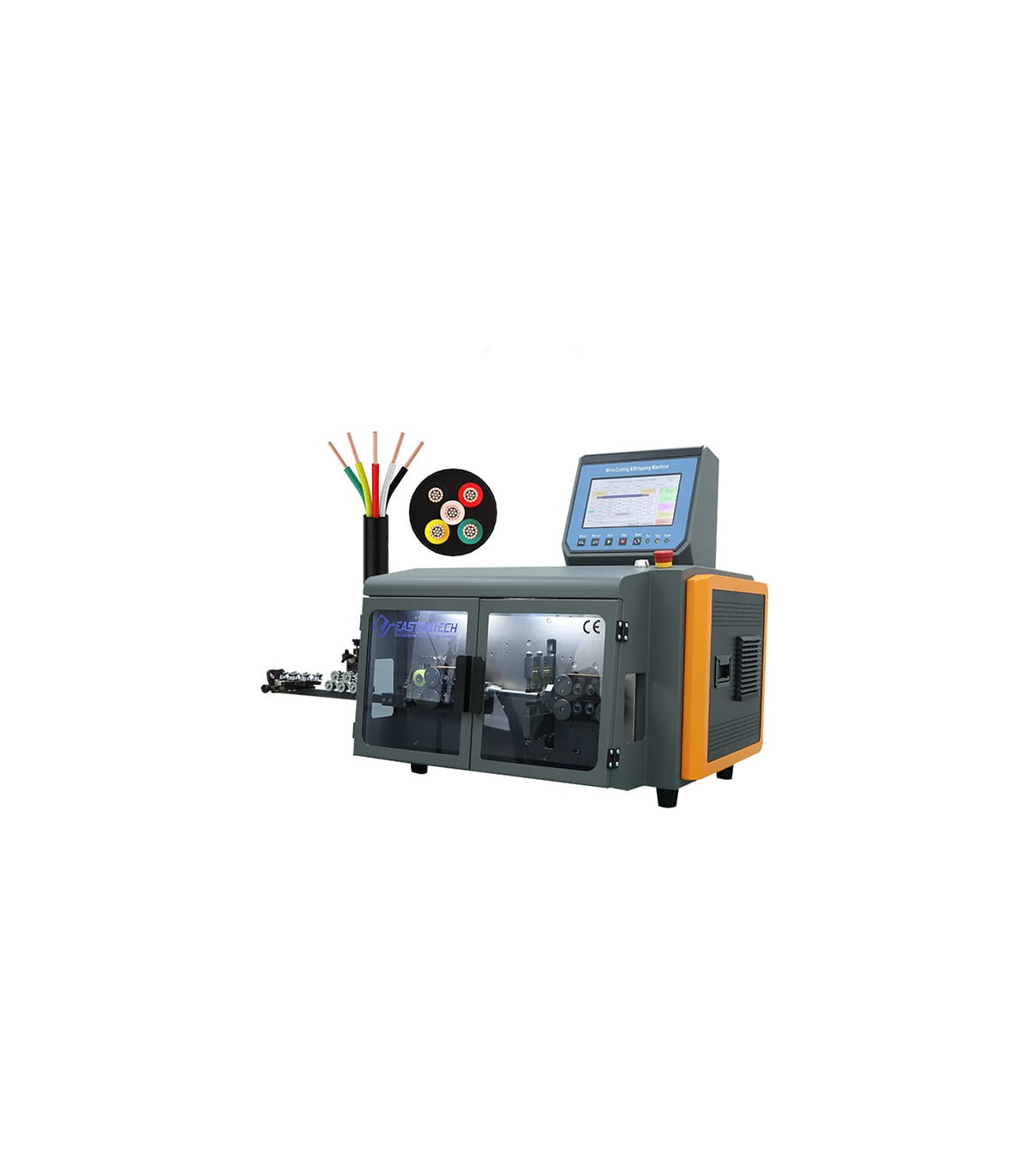

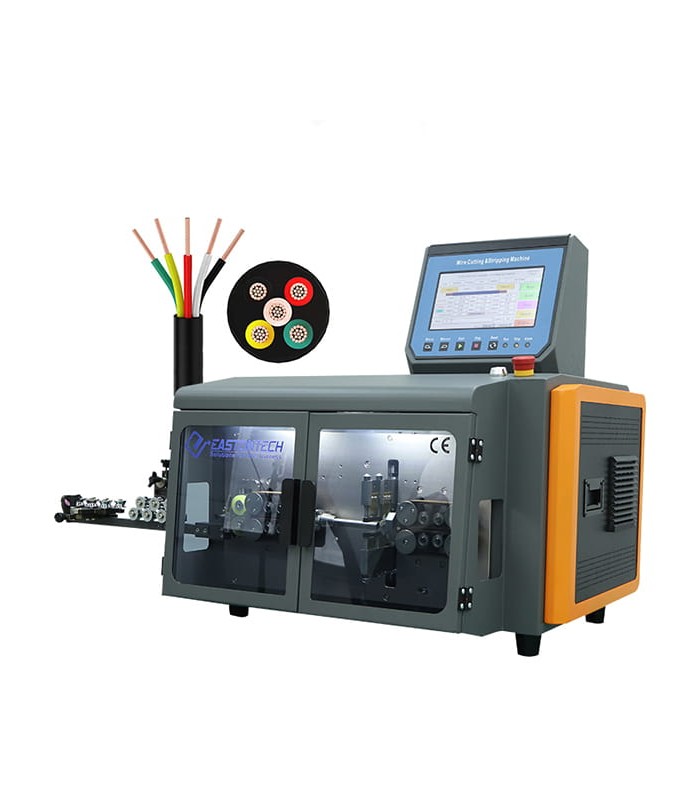

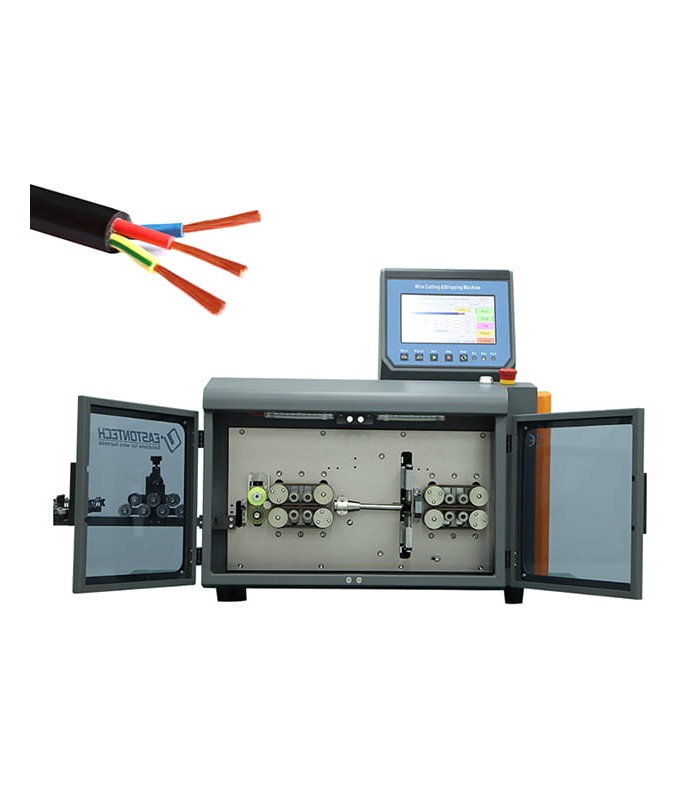

Die RBEW-05B+ ist eine automatische Maschine zum Schneiden und Abisolieren von Einzeladern und mehradrigen Kabeln, entwickelt für die Anforderungen der industriellen Produktion, bei denen hohe Präzision, Wiederholgenauigkeit, Zuverlässigkeit im Langzeiteinsatz und betriebliche Flexibilität erforderlich sind.


Funktionsweise


Die Maschine wurde entwickelt, um die Vorgänge des Kabelschneidens und Abisolierens – sowohl außen als auch innen – bei mehradrigen Kabeln vollständig automatisch auszuführen.
Der Prozess wird durch ein digitales Steuerungssystem verwaltet, das hochpräzise Motoren und verstellbare Schneidmesser koordiniert und auch bei langen Arbeitszyklen konstante Ergebnisse gewährleistet.


Während des Arbeitszyklus ist die Maschine in der Lage:


  • 1) Das Kabel automatisch auf die programmierte Länge zuzuführen.

  • 2) Einen sauberen Schnitt ohne Quetschungen oder Verformungen auszuführen.

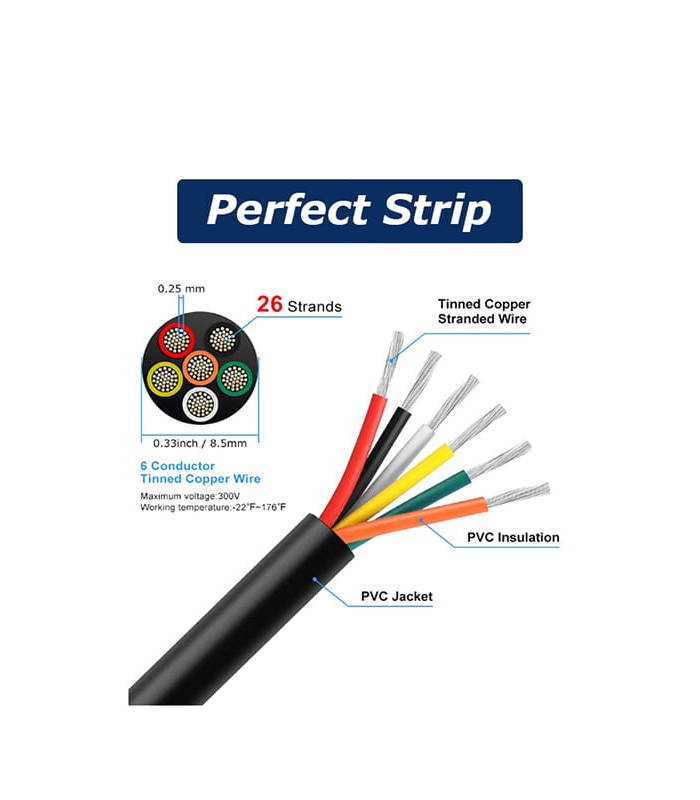

  • 3) Die äußere Isolierung des mehradrigen Kabels mit kontrollierter Tiefe abzuisolieren.

  • 4) Die inneren Isolierungen der einzelnen Leiter zu entfernen und dabei die Integrität des Kupfers zu erhalten.

  • 5) Den Zyklus automatisch zu wiederholen und dabei hohe Präzision und Gleichmäßigkeit für jedes Teil sicherzustellen.

    • Über das Bedienfeld lassen sich Parameter wie Schnittlänge, Abisolierlängen, Schnitttiefe der Messer, Kabeltyp und Anzahl der Zyklen einfach einstellen.


    Typische Anwendungen


  • 1) Automobilindustrie und Nutzfahrzeuge: Vorbereitung mehradriger Kabelbäume für Steuergeräte, Sensoren und Bordelektronik.

  • 2) Industrieautomation: Kabel für SPS, Aktoren, Motoren und Schaltschränke.

  • 3) Elektrotechnik: Herstellung von Verdrahtungen für Schaltschränke und Industrieanlagen.

  • 4) Elektronik und Montage: Vorbereitung von Kabeln für Geräte und elektronische Module.

  • 5) Individuelle Kabelkonfektion: ideal für Labore und externe Kabelkonfektionsabteilungen.

    • Technische Kenndaten


  • Modell: RBEW05B+

  • Leiterquerschnitt (Einzelader): 1.00 - 35.00 mm²

  • Anzahl der Innenleiter: 2 - 11 Leiter

  • Kabeldurchmesser (mehradrig): 0 - 18 mm

  • Schnittlänge: 1 - 99.999,99 mm


  • Abisolierlänge (Seite I):

  • Kabelmantel

  • - Vollabisolierung: 1 - 150 mm

  • - Teilabisolierung: 1 - 1000 mm


  • Innenleiter

  • - Vollabisolierung: 1 - 30 mm

  • - Teilabisolierung: 1 - 100 mm


  • Abisolierlänge (Seite II):

  • Kabelmantel

  • - Vollabisolierung: 1 - 120 mm

  • - Teilabisolierung: 1 - 350 mm


  • Innenleiter

  • - Vollabisolierung: 1 - 30 mm

  • - Teilabisolierung: 1 - 60 mm


  • Maximaler Innendurchmesser des Führungsrohres: 16 mm

  • Produktivität: 600 Stk./h (Einzelader); 400 Stk./h (mehradrig)

  • Display: 7” Touchscreen

  • Leistung: 1 kW

  • Spannung: AC 110/220 V, 50–60 Hz

  • Luftdruck: 0,5 – 0,7 MPa

  • Gewicht: 100 kg

  • Abmessungen: 795 × 490 × 500 mm

    • Read moreShow less
    Artikeldetails
    RBEW05B+

    Technische Daten

    Produktart
    Kabelschneide- und Abisoliermaschine
    Leistung
    1 kW
    Spannung/Frequenz
    AC: 110-220V, 50/60Hz
    Aussenmass
    795x490x500 (L x W x H)
    Kabelquerschnitt mmq
    1.00 mmq - 35.00 mmq
    Mindestbestellmenge
    1
    Maßeinheit
    stück
    Außendurchmesser des Kabels
    0 - 18 mm
    Maximaler Innendurchmesser des Führungsrohrs
    16 mm
    Abisolierlänge Seite1
    1 - 150 mm
    Abisolierlänge Seite2
    1 - 120 mm
    Material der Klinge
    Wolfram Stahl
    Ansichtsmodus
    touch screen
    Luftdruck
    0.5 - 0.7 MPa
    Produktivität
    400 - 600 pz/h
    Anhänge
    070571_001_DATASHEET.pdf
    Download (875.16KB)
    070571_002_CERTIFICATION.pdf
    Download (3.13MB)
