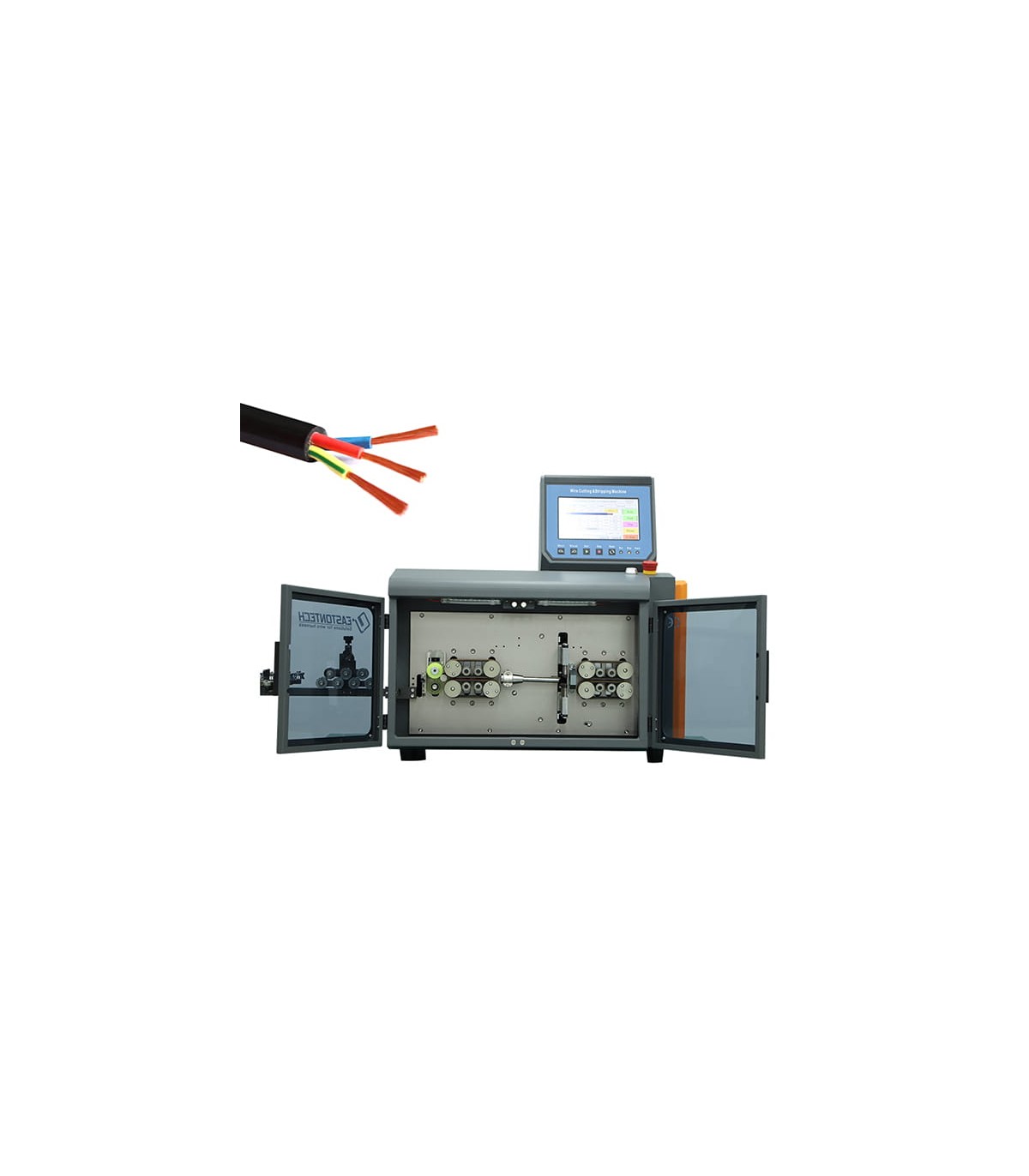

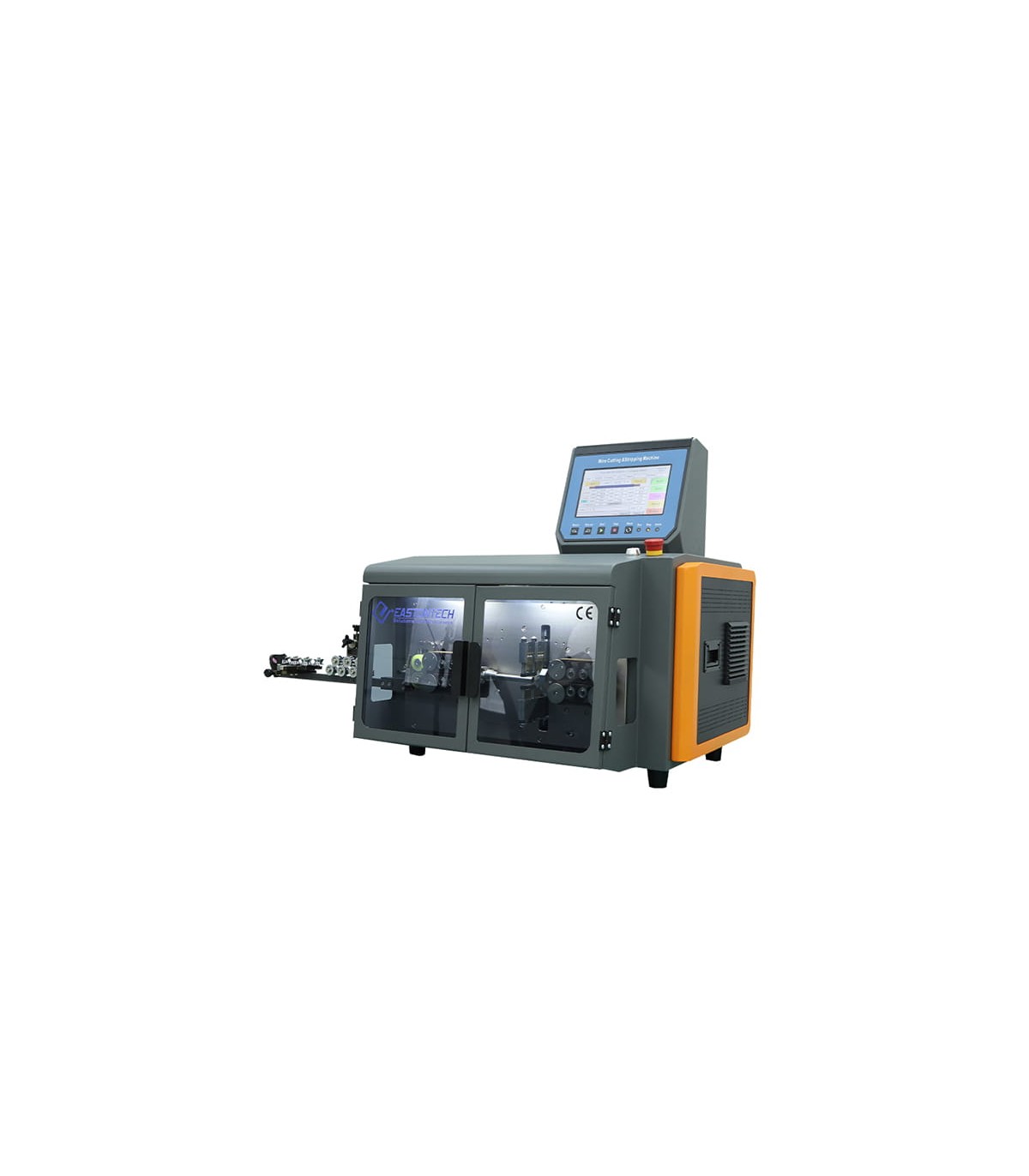

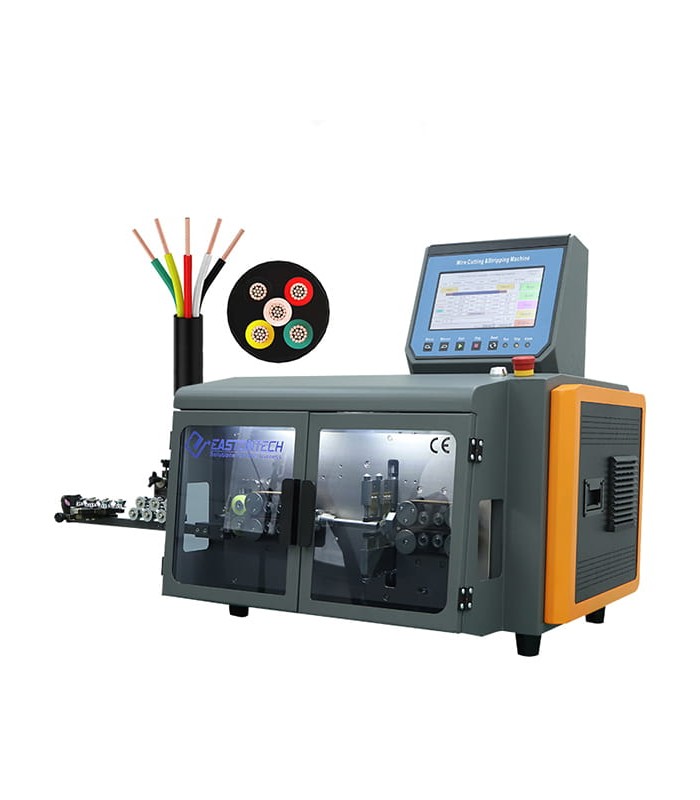

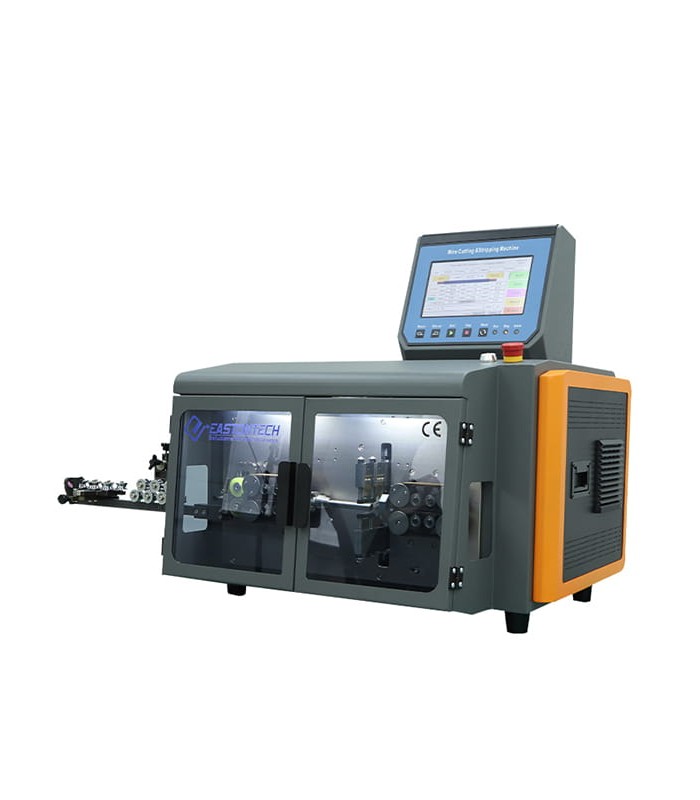

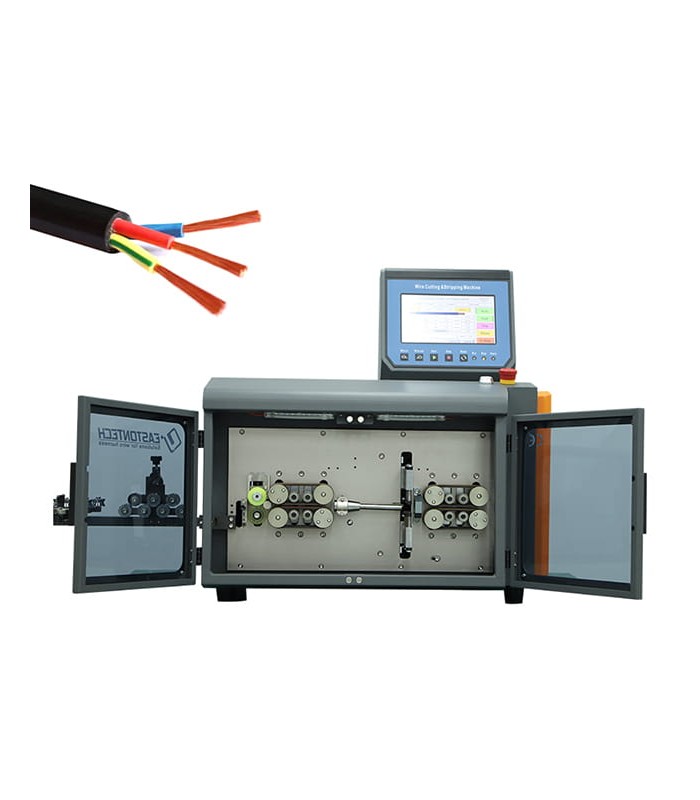

Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs
Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs

Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs

Code ErreBi: 70571
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 70 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
Lire la suiteShow less
8 510,93 € (tax excl.)
10 383,33 € TTC
'Disponible en 70 jours ouvrables à partir de commande.'
Condition
Neuf
Référence:
RBEW05B+
Marque:
ErreBi Group
Ajouter à la liste de souhaits
Description

La RBEW-05B+ est une machine automatique destinée à la coupe et au dénudage de câbles unipolaires et multipolaires, conçue pour répondre aux exigences de la production industrielle où sont requises une haute précision, une grande répétabilité, une fiabilité dans le temps et une flexibilité opérationnelle.


Fonctionnement

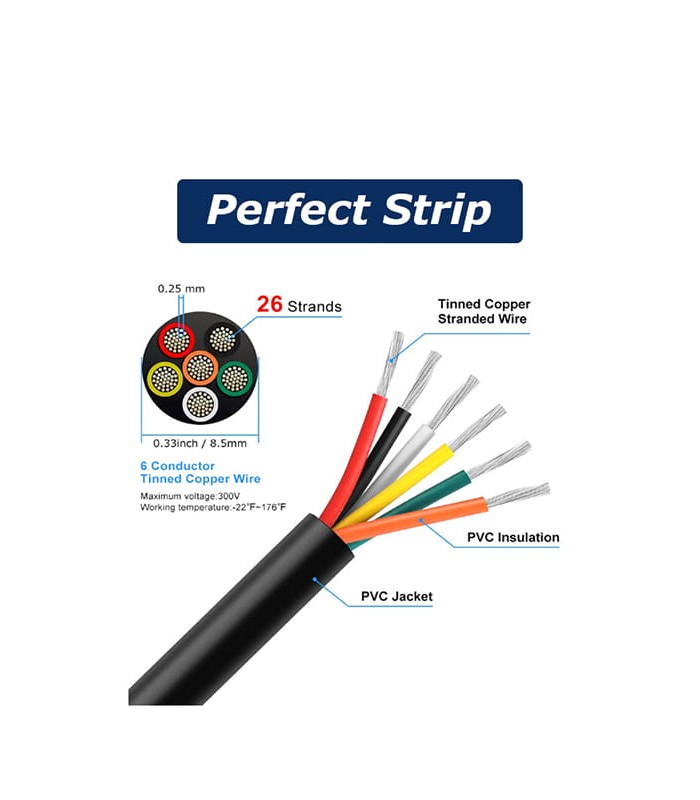

La machine a été conçue pour effectuer de manière entièrement automatique les opérations de coupe du câble et de dénudage de l’isolant, aussi bien externe qu’interne, sur des câbles multipolaires.
Le processus est géré par un système de contrôle numérique qui coordonne des moteurs de haute précision et des lames de coupe réglables, garantissant des résultats constants même lors de cycles de travail prolongés.


Pendant le cycle de travail, la machine est capable de :


  • 1) Alimenter automatiquement le câble à la longueur programmée.

  • 2) Réaliser une coupe nette sans écrasement ni déformation.

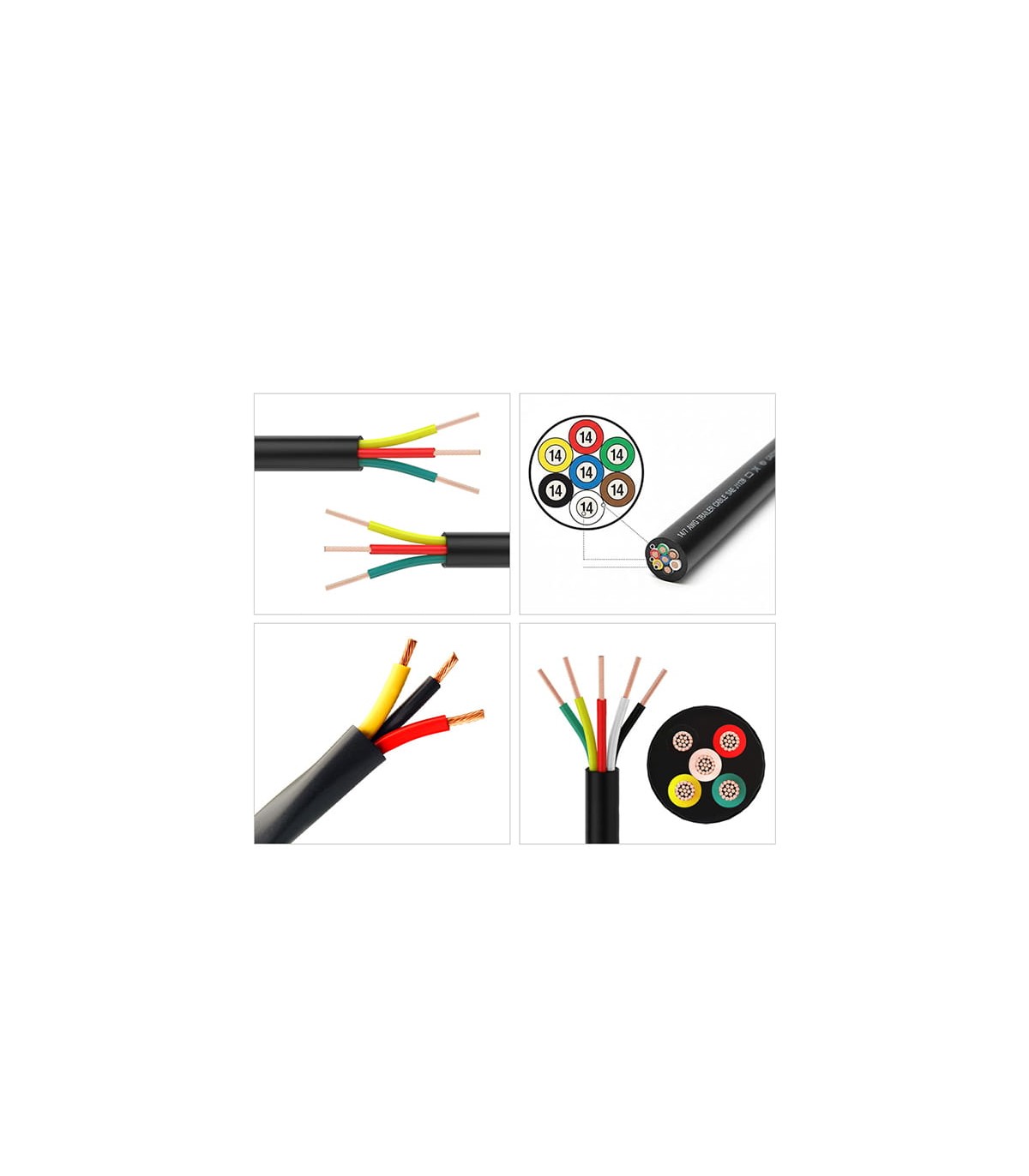

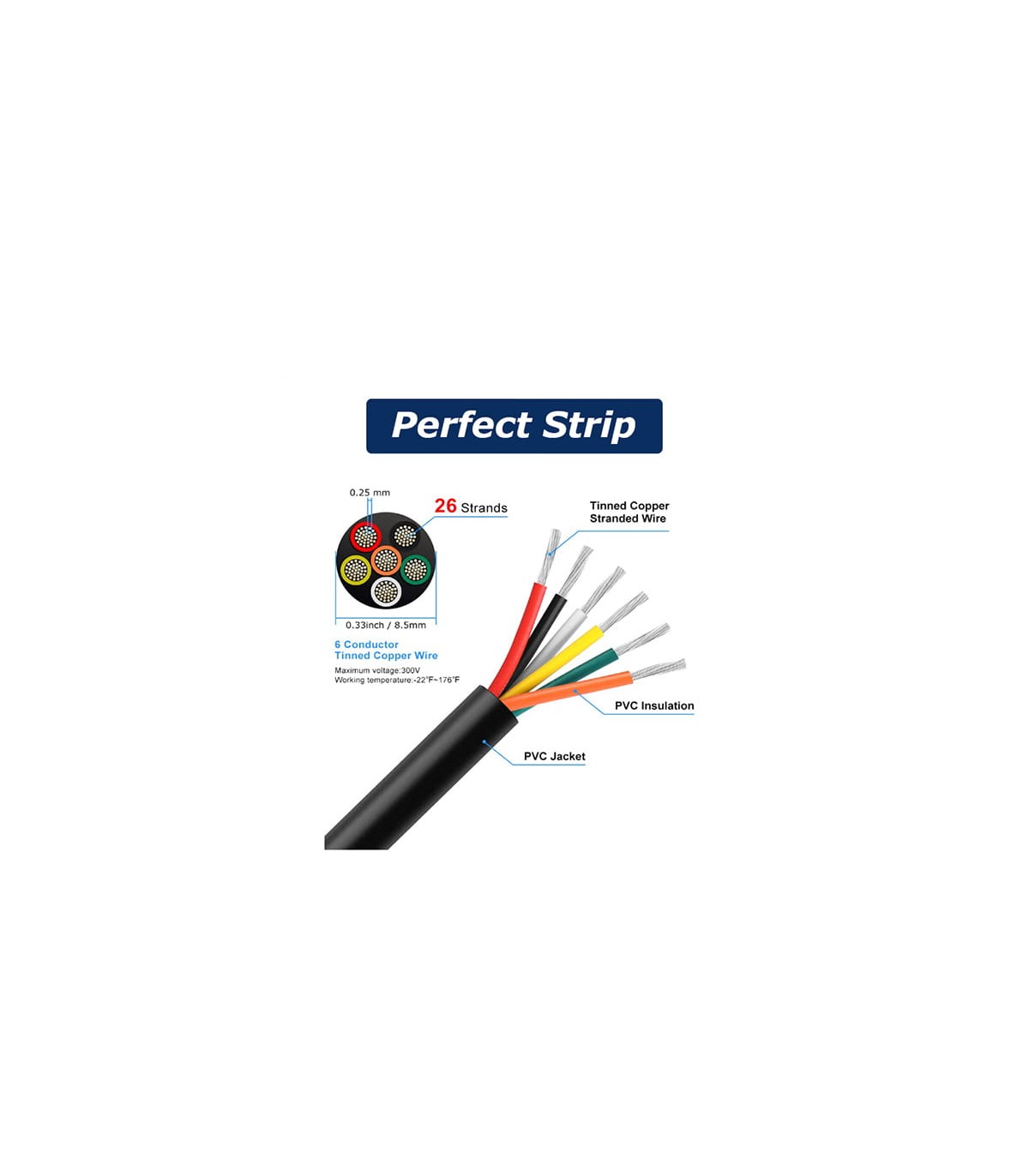

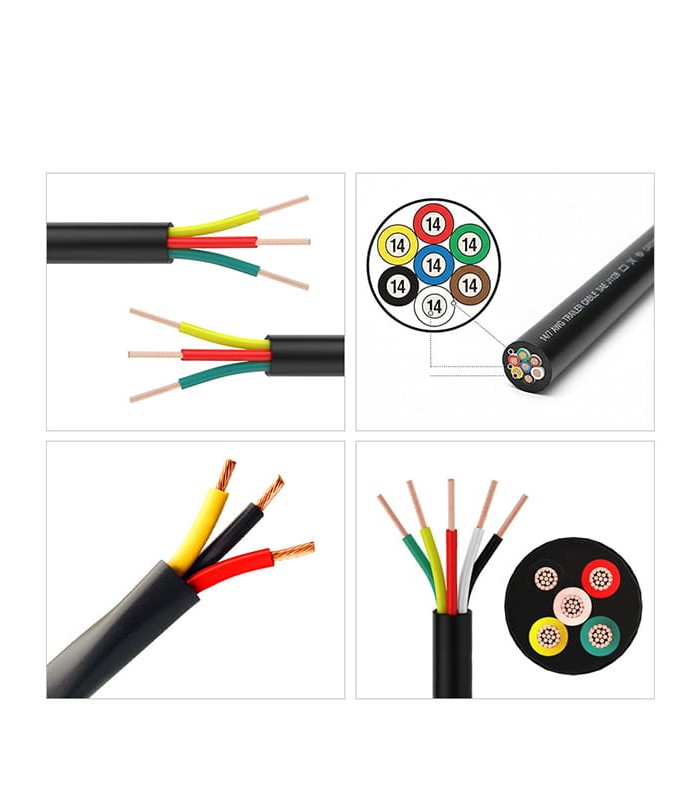

  • 3) Dénuder l’isolant extérieur du câble multipolaire avec une profondeur contrôlée.

  • 4) Dénuder les isolants internes des conducteurs individuels tout en préservant l’intégrité du cuivre.

  • 5) Répéter automatiquement le cycle en maintenant une précision élevée et une parfaite uniformité sur chaque pièce.

    • Le panneau de commande permet de régler facilement des paramètres tels que la longueur de coupe, les longueurs de dénudage, la profondeur des lames, le type de câble et le nombre de cycles.


    Applications typiques


  • 1) Automobile et véhicules industriels : préparation de faisceaux multipolaires pour calculateurs, capteurs et systèmes embarqués.

  • 2) Automatisation industrielle : câbles pour automates programmables, actionneurs, moteurs et armoires de commande.

  • 3) Électrotechnique : fabrication de câblages pour armoires électriques et installations industrielles.

  • 4) Électronique et assemblage : préparation de câbles pour équipements et modules électroniques.

  • 5) Production de câblages personnalisés : idéale pour les laboratoires et ateliers de câblage.

    • Caractéristiques techniques indicatives


  • Modèle: RBEW05B+

  • Section du conducteur (unipolaire): 1.00 - 35.00 mm²

  • Nombre de conducteurs internes: 2 - 11 conducteurs

  • Diamètre du câble (multipolaire): 0 - 18 mm

  • Longueur de coupe: 1 - 99.999,99 mm


  • Longueur de dénudage (côté I):

  • Gaine du câble

  • - Dénudage total: 1 - 150 mm

  • - Dénudage partiel: 1 - 1000 mm


  • Conducteur central

  • - Dénudage total: 1 - 30 mm

  • - Dénudage partiel: 1 - 100 mm


  • Longueur de dénudage (côté II):

  • Gaine du câble

  • - Dénudage total: 1 - 120 mm

  • - Dénudage partiel: 1 - 350 mm


  • Conducteur central

  • - Dénudage total: 1 - 30 mm

  • - Dénudage partiel: 1 - 60 mm


  • Diamètre interne maximal du tube guide: 16 mm

  • Productivité: 600 pièces/h (unipolaire) ; 400 pièces/h (multipolaire)

  • Écran: écran tactile 7”

  • Puissance: 1 kW

  • Tension: AC 110/220 V, 50–60 Hz

  • Pression d’air: 0,5 – 0,7 MPa

  • Poids: 100 kg

  • Dimensions: 795 × 490 × 500 mm

    • Lire la suiteShow less
    Détails Produit
    RBEW05B+

    Data sheet

    Type de produit
    Machine à couper et à dénuder les câbles
    Watts
    1 kW
    Voltage/Fréquence
    AC: 110-220V, 50/60Hz
    Dimensions
    795x490x500 (L x W x H)
    Section de câble mmq
    1.00 mmq - 35.00 mmq
    Minimale commande
    1
    Unité de mesure
    pièce
    Diamètre extérieur du câble
    0 - 18 mm
    Diamètre intérieur maximum du tube de guidage
    16 mm
    Longueur de dénudage côté 1
    1 - 150 mm
    Longueur de dénudage côté 2
    1 - 120 mm
    Matériau de la lame
    l'acier au tungstène
    Mode de visualisation
    touch screen
    Pression d'air
    0.5 - 0.7 MPa
    Productivité
    400 - 600 pz/h
    Attachments
    070571_001_DATASHEET.pdf
    Download (875.16KB)
    070571_002_CERTIFICATION.pdf
    Download (3.13MB)
