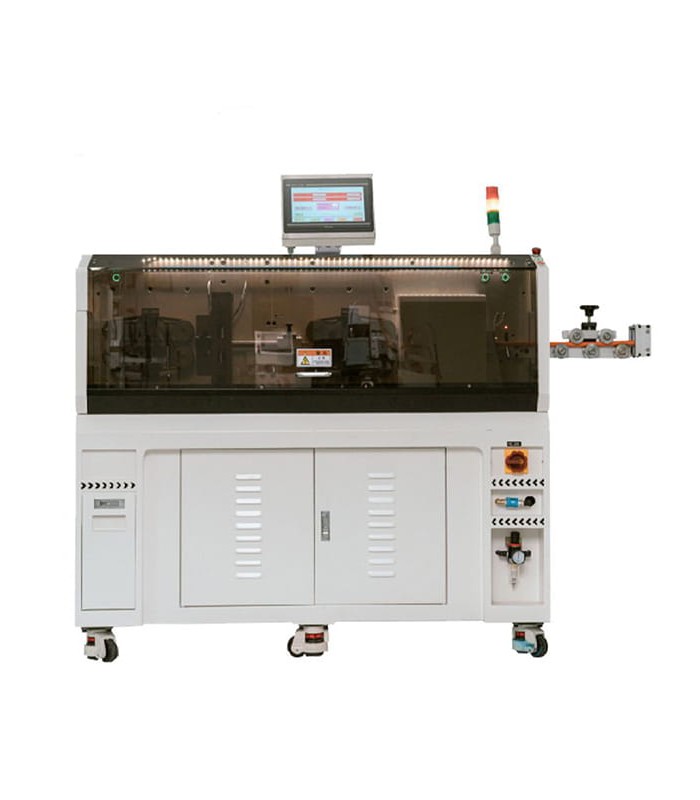

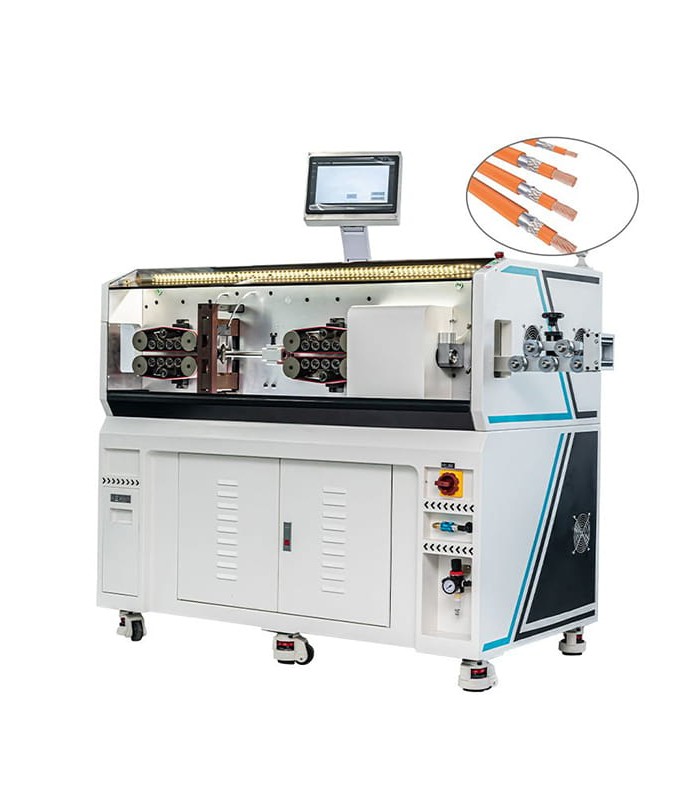

Automatische Maschine mit rotierender Klinge schneidet und abisoliert einadrige, mehradrige und Koaxialkabel

Die RBEW05M ist eine professionelle Maschine zum automatischen Schneiden und Abisolieren von elektrischen Kabeln mit Außendurchmesser von 5 bis 25 mm und Leiterquerschnitt von 6 bis 120 mm².
Dank des rotierenden Abisoliersystems ermöglicht sie präzise Bearbeitungen auch bei komplexen Kabeln, mit Abisolierkapazität von bis zu 8 Schichten.
Die Maschine eignet sich besonders für industrielle Anwendungen, bei denen hohe Präzision, kontinuierlicher Betrieb und die Fähigkeit zur Verarbeitung mehradriger Kabel oder Kabel mit besonders strukturierten Ummantelungen erforderlich sind.
Die Schnitttiefengenauigkeit von 0,01 mm ermöglicht eine genaue Kontrolle des Einschnitts in die Ummantelung und reduziert das Risiko, den inneren Leiter zu beschädigen.
Die einstellbare Schnittlänge von 40 bis 9999 mm ermöglicht die Anpassung der Maschine an unterschiedliche Produktionsanforderungen, während die Schnittlängentoleranz von weniger als 0,002 x L eine stabile und wiederholbare Bearbeitung gewährleistet.
Die Maschine ermöglicht das Abisolieren auf Seite I von 1 bis 300 mm und auf Seite II von 1 bis 200 mm, wodurch sie sowohl für Standardbearbeitungen als auch für komplexere Vorbereitungen an Kabeln mit mittlerem und großem Querschnitt geeignet ist.
Das Führungssystem mit 28 servoangetriebenen Rollen gewährleistet einen stabilen und kontrollierten Kabelvorschub und verbessert Schnittpräzision, Abisolierqualität und Prozesskontinuität.
Die Steuerung über Touchscreen ermöglicht eine intuitive Verwaltung der Bearbeitungsparameter, erleichtert Produktionswechsel und verbessert die Effizienz bei wiederholten Bearbeitungen.
Die robuste Struktur, die Produktivität von bis zu 900 Stück/Stunde und der Rotationsabisoliermodus machen die RBEW05M geeignet für Produktionsabteilungen, Kabelkonfektionswerkstätten, Automotive-Bereich, industrielle Verkabelungen und professionelle Anwendungen.

FUNKTIONSWEISE

- Das Kabel wird in das Servo-Führungssystem mit 28 Rollen eingelegt
- Die Rollen gewährleisten einen stabilen und kontrollierten Kabelvorschub
- Der Bediener stellt die Parameter über den Touchscreen ein
- Die Maschine schneidet das Kabel auf die eingestellte Länge
- Das rotierende Abisoliersystem schneidet die Kabelummantelung ein und entfernt sie
- Die Bearbeitung kann bis zu 8 Kabelschichten umfassen
- Das Kabel wird bereit für die nächsten Montage-, Crimp- oder Verbindungsschritte ausgegeben

HAUPTVORTEILE

- Ideal zum automatischen Schneiden und Abisolieren elektrischer Kabel
- Verarbeitungsbereich mit Außendurchmesser von 5 bis 25 mm
- Leiterquerschnitt von 6 bis 120 mm²
- Rotationsabisolierung bis zu 8 Schichten
- Schnitttiefengenauigkeit von 0,01 mm
- Automatischer Schnitt mit einstellbarer Länge von 40 bis 9999 mm
- Hohe Präzision der Schnittlänge
- Abisolierung Seite I von 1 bis 300 mm
- Abisolierung Seite II von 1 bis 200 mm
- Servo-Führungssystem mit 28 Rollen
- Touchscreen für intuitive Bedienung
- Produktivität bis 900 Stück/Stunde
- Robuste Struktur für professionellen und industriellen Einsatz

HAUPTANWENDUNGEN

- Schneiden und Abisolieren elektrischer Kabel
- Verarbeitung von mehradrigen und komplexen Kabeln
- Abisolierung von Kabeln mit bis zu 8 Schichten
- Industrielle Verkabelungen
- Produktion von Wiring Harnesses
- Automotive-Bereich
- Industrielle Schalttafeln
- Professionelle elektrische Anlagen
- Kabelvorbereitung zum Crimpen
- Kabelkonfektionswerkstätten und Produktionsabteilungen
- Elektronische und industrielle Anwendungen
- Professionelle elektrische Wartung

TECHNISCHE EIGENSCHAFTEN

Modell: RBEW05M

Maschinentyp: automatische Schneide- und Rotationsabisoliermaschine für Kabel

Abisolierkapazität: rotierendes Abisolieren bis zu 8 Schichten

Außendurchmesser des Kabels: 5 - 25 mm

Leiterquerschnitt: 6 - 120 mm²

Schnittlänge: 40 - 9999 mm

Schnitttiefengenauigkeit: 0,01 mm

Schnittlängentoleranz: < 0,002 x L

Abisolierlänge Seite I: 1 - 300 mm

Abisolierlänge Seite II: 1 - 200 mm

Abisoliermodus: rotierendes Abisolieren

Führungsrohrdurchmesser: 240 mm

Messerbereich: 7 - 28 mm

Führungsmodus: Servo-Führung mit 28 Rollen

Anzeigemodus: Touchscreen

Produktivität: 400 - 900 Stück/Stunde

Stromversorgung: 110 / 220 V, 50-60 Hz

Gewicht: 220 kg

Abmessungen: 1680 x 560 x 1120 mm

Anwendung: Schneiden und rotierendes Abisolieren von elektrischen Kabeln

Betrieb: automatisch mit rotierendem Abisolieren

Einsatz: professionell und industriell
