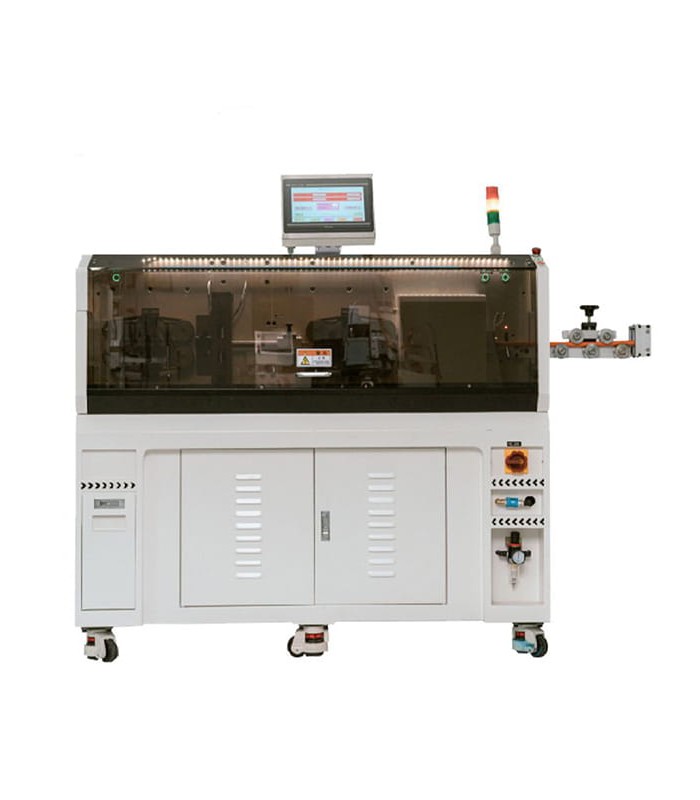

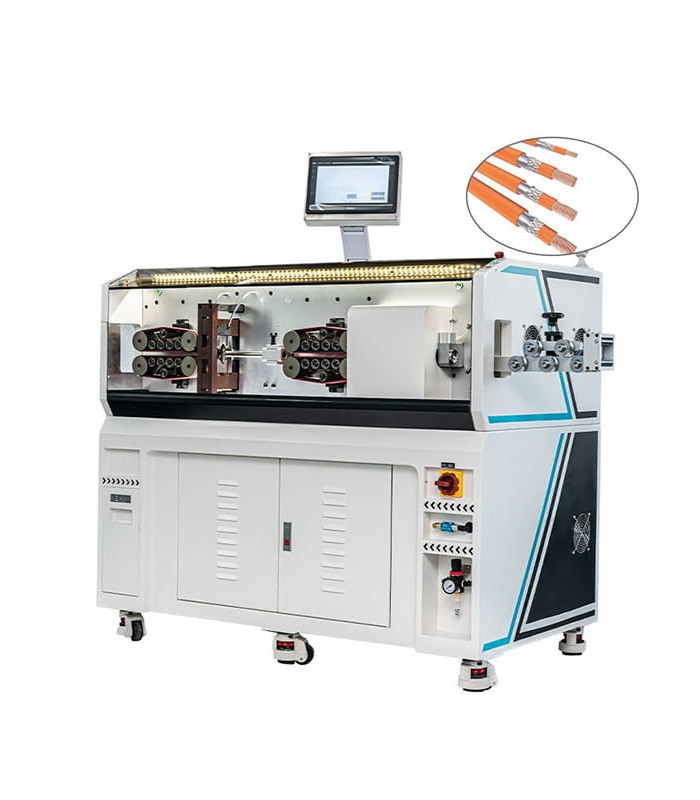

Máquina automática con cuchilla giratoria corta y pela cables unipolares, multipolares y coaxiales

La RBEW05M es una máquina profesional diseñada para el corte y pelado automático de cables eléctricos con diámetro exterior de 5 a 25 mm y sección del conductor de 6 a 120 mm².
Gracias al sistema de pelado rotativo, permite realizar trabajos precisos incluso en cables complejos, con capacidad de pelado de hasta 8 capas.
La máquina es especialmente adecuada para aplicaciones industriales donde se requieren alta precisión, continuidad operativa y capacidad para trabajar cables multipolares o con revestimientos especialmente estructurados.
La precisión de la profundidad de corte de 0,01 mm permite controlar con exactitud la incisión del revestimiento, reduciendo el riesgo de dañar el conductor interno.
La longitud de corte regulable de 40 a 9999 mm permite adaptar la máquina a diferentes necesidades productivas, mientras que la tolerancia sobre la longitud de corte inferior a 0,002 x L garantiza un procesamiento estable y repetible.
La máquina permite un pelado en el lado I de 1 a 300 mm y en el lado II de 1 a 200 mm, por lo que es adecuada tanto para trabajos estándar como para preparaciones más complejas en cables de media y gran sección.
El sistema de guía con 28 rodillos servoaccionados asegura un avance estable y controlado del cable, mejorando la precisión del corte, la calidad del pelado y la continuidad del proceso.
El control mediante pantalla táctil permite una gestión intuitiva de los parámetros de trabajo, facilitando los cambios de producción y mejorando la eficiencia en trabajos repetitivos.
La estructura robusta, la productividad de hasta 900 piezas/hora y la modalidad de pelado rotativo hacen que la RBEW05M sea adecuada para departamentos de producción, talleres de cableado, sector automotive, cableados industriales y aplicaciones profesionales.

PRINCIPIO DE FUNCIONAMIENTO

- El cable se introduce en el sistema de guía servo de 28 rodillos
- Los rodillos aseguran un avance estable y controlado del cable
- El operador configura los parámetros mediante la pantalla táctil
- La máquina realiza el corte a la longitud configurada
- El sistema de pelado rotativo incide y retira el revestimiento del cable
- El procesamiento puede trabajar hasta 8 capas del cable
- El cable queda listo para las siguientes fases de montaje, crimpado o conexión

PRINCIPALES VENTAJAS

- Ideal para corte y pelado automático de cables eléctricos
- Campo de procesamiento con diámetro exterior de 5 a 25 mm
- Sección del conductor de 6 a 120 mm²
- Pelado rotativo hasta 8 capas
- Precisión de profundidad de corte de 0,01 mm
- Corte automático con longitud regulable de 40 a 9999 mm
- Alta precisión en la longitud de corte
- Pelado lado I de 1 a 300 mm
- Pelado lado II de 1 a 200 mm
- Sistema de guía servo de 28 rodillos
- Pantalla táctil para una gestión intuitiva
- Productividad hasta 900 piezas/hora
- Estructura robusta para uso profesional e industrial

PRINCIPALES APLICACIONES

- Corte y pelado de cables eléctricos
- Procesamiento de cables multipolares y cables complejos
- Pelado de cables hasta 8 capas
- Cableados industriales
- Producción de wiring harness
- Sector automotive
- Cuadros eléctricos industriales
- Instalaciones eléctricas profesionales
- Preparación de cables para crimpado
- Talleres de cableado y departamentos de producción
- Aplicaciones electrónicas e industriales
- Mantenimiento eléctrico profesional

CARACTERÍSTICAS TÉCNICAS

Modelo: RBEW05M

Tipo de máquina: máquina automática para corte y pelado rotativo de cables

Capacidad de pelado: pelado rotativo hasta 8 capas

Diámetro exterior del cable: 5 - 25 mm

Sección del conductor: 6 - 120 mm²

Longitud de corte: 40 - 9999 mm

Precisión profundidad de corte: 0,01 mm

Tolerancia longitud de corte: < 0,002 x L

Longitud de pelado lado I: 1 - 300 mm

Longitud de pelado lado II: 1 - 200 mm

Modalidad de pelado: pelado rotativo

Diámetro del tubo guía: 240 mm

Rango de cuchillas: 7 - 28 mm

Modalidad de guía: guía servo de 28 rodillos

Modalidad de visualización: pantalla táctil

Productividad: 400 - 900 piezas/hora

Alimentación: 110 / 220 V, 50-60 Hz

Peso: 220 kg

Dimensiones: 1680 x 560 x 1120 mm

Aplicación: corte y pelado rotativo de cables eléctricos

Funcionamiento: automático con pelado rotativo

Uso: profesional e industrial
