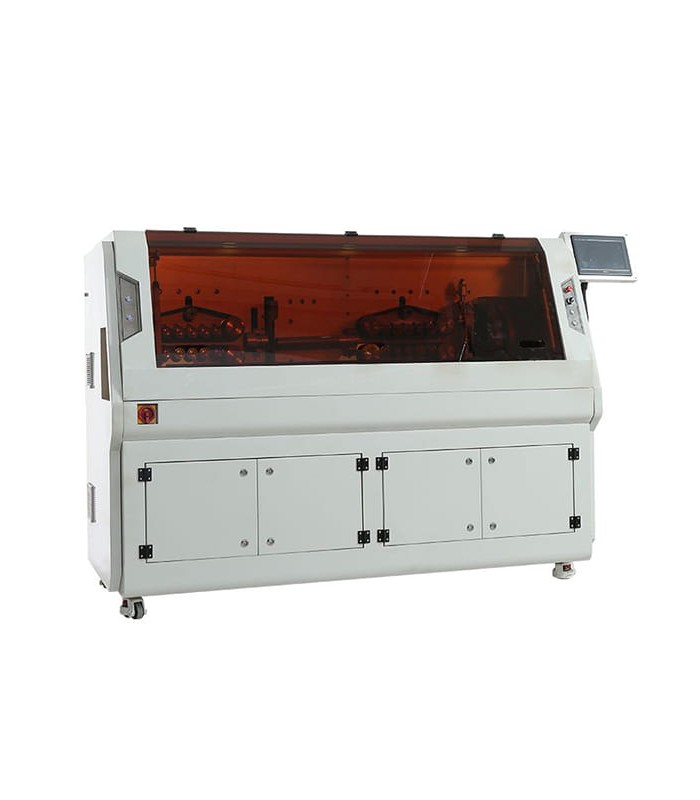

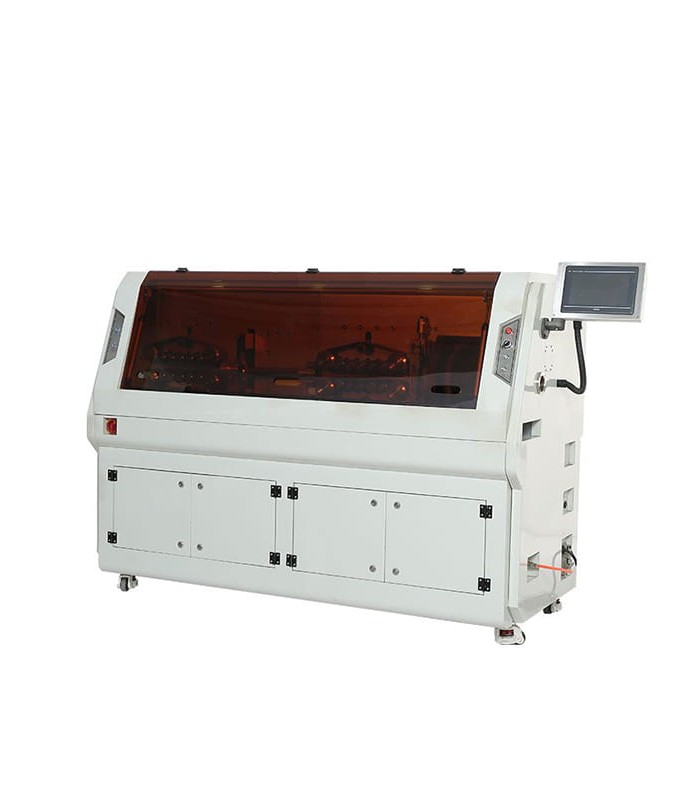

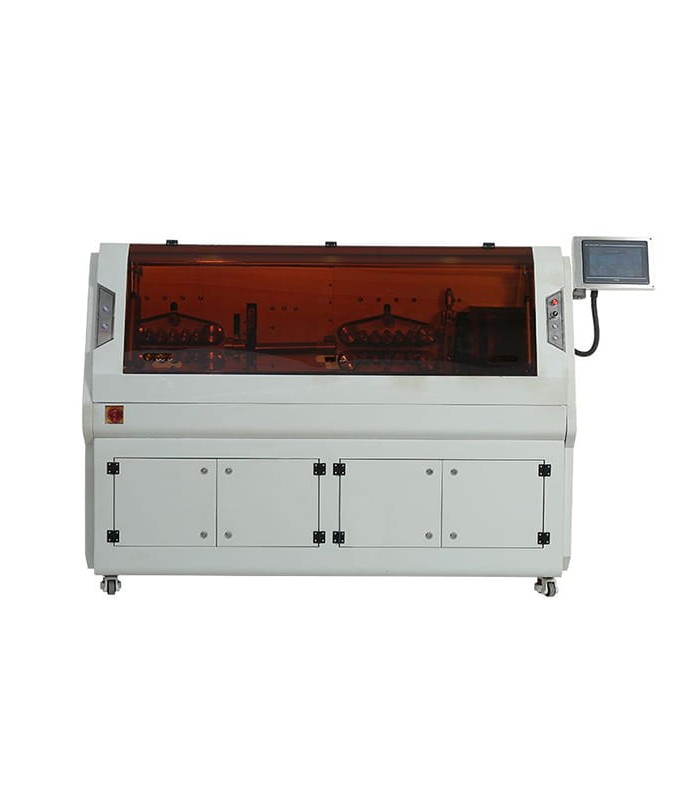

Automatische Maschine mit rotierender Klinge schneidet und abisoliert einadrige, mehradrige und Koaxialkabel

Die RBEW05S+R ist eine professionelle Maschine zum automatischen Schneiden und Abisolieren von elektrischen Kabeln mit großem Querschnitt und einem Verarbeitungsbereich von 30 bis 300 mm².
Dank des rotierenden Abisoliersystems ermöglicht sie präzise Bearbeitungen auch bei komplexen Kabeln, mit Abisoliermöglichkeit von bis zu 6 Schichten.
Die Maschine eignet sich besonders für industrielle Anwendungen, bei denen hohe Präzision, kontinuierlicher Betrieb und die Fähigkeit zur Verarbeitung großer Kabel erforderlich sind.
Das bandgeführte Zuführsystem, gesteuert durch einen Servomotor, gewährleistet einen stabilen Kabelvorschub und verbessert die Schnittqualität sowie die Wiederholgenauigkeit des Prozesses.
Die einstellbare Schnittlänge von 10 bis 99.999 mm ermöglicht die Anpassung der Maschine an unterschiedliche Produktionsanforderungen, während die Schnittlängentoleranz von 0,002 x L eine hohe Präzision auch bei variablen Längen gewährleistet.
Die Maschine ermöglicht das Abisolieren auf Seite I bis 1000 mm und auf Seite II bis 300 mm, wodurch sie sowohl für Standardbearbeitungen als auch für spezielle Vorbereitungen an Leistungskabeln geeignet ist.
Die robuste Struktur, die installierte Leistung von 11,7 kW und die Produktivität von bis zu 1000 Stück/Stunde machen die RBEW05S+R geeignet für Produktionsabteilungen, Kabelkonfektionswerkstätten, Energiesektor, Automotive, industrielle Schalttafeln und professionelle Anwendungen mit hoher Belastung.

FUNKTIONSWEISE

- Das Kabel wird in das bandgeführte Zuführsystem eingelegt
- Der Servomotor steuert den Kabelvorschub stabil und präzise
- Die Maschine schneidet das Kabel auf die eingestellte Länge
- Das Stahlmessersystem führt das rotierende Abisolieren aus
- Die Bearbeitung kann bis zu 6 Kabelschichten umfassen
- Das Kabel wird bereit für die nächsten Montage-, Crimp- oder Verbindungsschritte ausgegeben

HAUPTVORTEILE

- Ideal für elektrische Kabel mit großem Querschnitt
- Verarbeitungsbereich von 30 bis 300 mm²
- Rotierendes Abisolieren bis zu 6 Schichten
- Automatischer Schnitt mit einstellbarer Länge bis 99.999 mm
- Hohe Präzision der Schnittlänge
- Abisolierung Seite I bis 1000 mm
- Abisolierung Seite II bis 300 mm
- Bandzuführung für stabilen Kabelvorschub
- Servomotor für höhere Präzision und Kontrolle
- Produktivität bis 1000 Stück/Stunde
- Robuste und widerstandsfähige Stahlmesser
- Industrielle Struktur für intensive Bearbeitungen
- Geräuschpegel unter 70 dB(A)

HAUPTANWENDUNGEN

- Schneiden und Abisolieren von Kabeln mit großem Querschnitt
- Verarbeitung von Leistungskabeln
- Industrielle Verkabelungen
- Produktion von Wiring Harnesses
- Automotive-Bereich und Industriefahrzeuge
- Leistungsschalttafeln
- Industrielle elektrische Anlagen
- Energie- und Stromverteilungssektor
- Kabelvorbereitung zum Crimpen
- Kabelkonfektionswerkstätten und Produktionsabteilungen
- Professionelle Anwendungen mit hoher Produktivität

TECHNISCHE EIGENSCHAFTEN

Modell: RBEW05S+R

Maschinentyp: automatische Schneide- und Abisoliermaschine für Kabel mit großem Querschnitt

Abisolierkapazität: rotierendes Abisolieren bis zu 6 Schichten

Leiterquerschnitt: 30 - 300 mm²

Schnittlänge: 10 - 99.999 mm

Schnittlängentoleranz: 0,002 x L

Abisolierlänge Seite I: 0 - 1000 mm

Abisolierlänge Seite II: 0 - 300 mm

Abisoliermodus: rotierendes Abisolieren

Messermaterial: Stahl

Maximaler Führungsrohrdurchmesser: 50 mm

Produktivität: 500 - 1000 Stück/Stunde

Geräuschpegel: < 70 dB(A)

Stromversorgung: 110 / 220 V, 50-60 Hz

Leistung: 11,7 kW

Zuführmodus: Bandzuführung

Typ des Zuführmotors: Servomotor

Gewicht: 850 kg

Abmessungen: 195 x 95 x 160 cm

Anwendung: Schneiden und Abisolieren von elektrischen Kabeln mit großem Querschnitt

Betrieb: automatisch mit rotierendem Abisolieren

Einsatz: professionell und industriell
