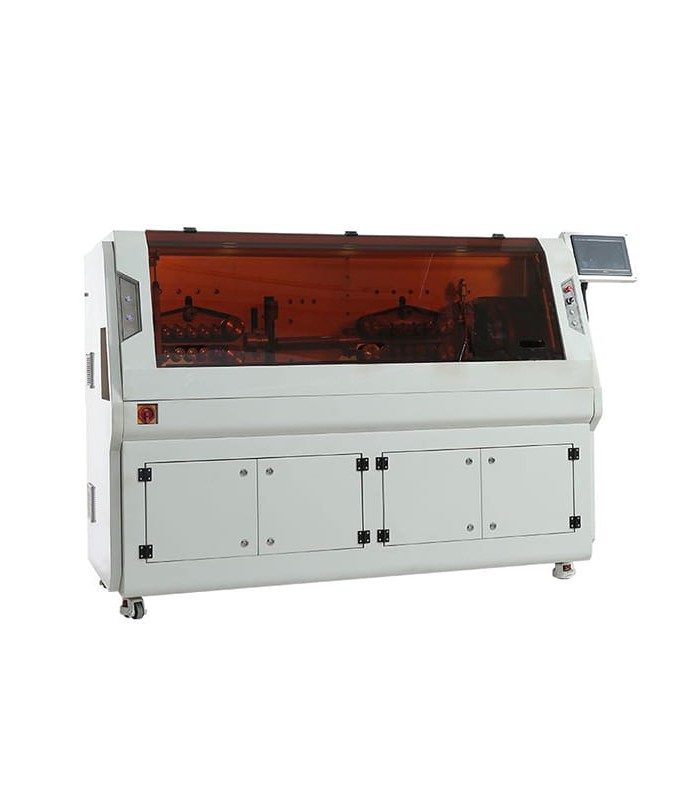

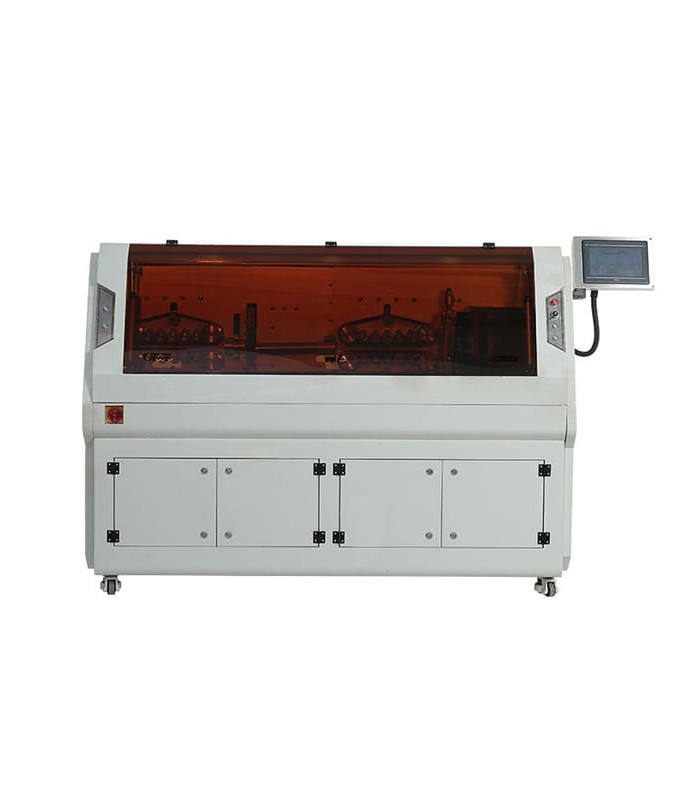

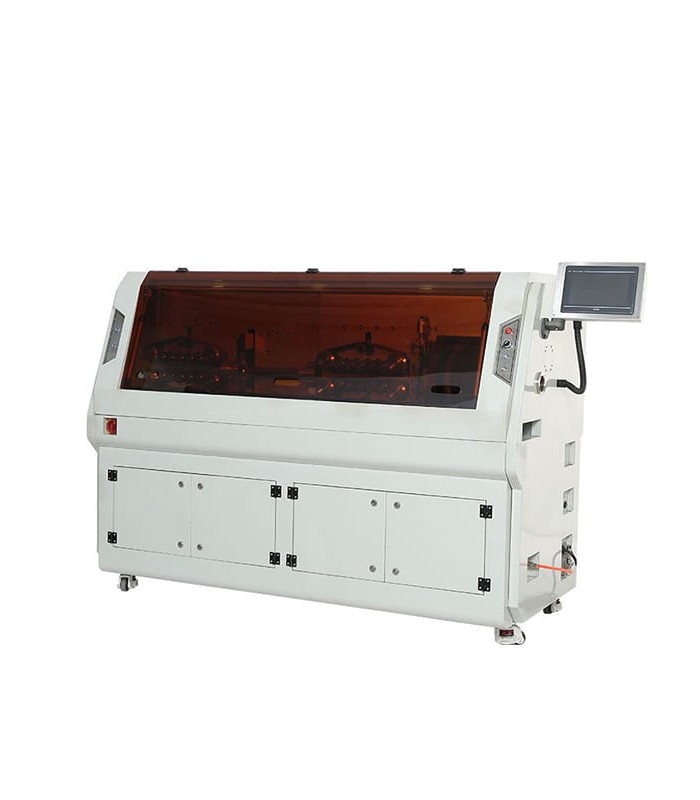

Máquina automática con cuchilla giratoria que corta y pela cables unipolares, multipolares y coaxiales

La RBEW05S+R es una máquina profesional diseñada para el corte y pelado automático de cables eléctricos de gran sección, con capacidad de procesamiento de 30 a 300 mm².
Gracias al sistema de pelado rotativo, permite realizar trabajos precisos incluso en cables complejos, con posibilidad de pelado de hasta 6 capas.
La máquina es especialmente adecuada para aplicaciones industriales donde se requieren alta precisión, continuidad operativa y capacidad para trabajar cables de grandes dimensiones.
El sistema de alimentación por correa, gestionado por servomotor, garantiza un avance estable del cable, mejorando la calidad del corte y la repetibilidad del proceso.
La longitud de corte regulable de 10 a 99.999 mm permite adaptar la máquina a diferentes necesidades productivas, mientras que la tolerancia sobre la longitud de corte de 0,002 x L asegura una alta precisión incluso en trabajos de longitud variable.
La máquina permite un pelado en el lado I de hasta 1000 mm y en el lado II de hasta 300 mm, por lo que es adecuada tanto para trabajos estándar como para preparaciones especiales en cables de potencia.
La estructura robusta, la potencia instalada de 11,7 kW y la productividad de hasta 1000 piezas/hora hacen que la RBEW05S+R sea adecuada para departamentos de producción, talleres de cableado, sector energético, automotive, cuadros eléctricos industriales y aplicaciones profesionales de alta intensidad.

PRINCIPIO DE FUNCIONAMIENTO

- El cable se introduce en el sistema de alimentación por correa
- El servomotor controla el avance del cable de forma estable y precisa
- La máquina realiza el corte a la longitud configurada
- El sistema de cuchillas de acero realiza el pelado rotativo
- El procesamiento puede trabajar hasta 6 capas del cable
- El cable queda listo para las siguientes fases de montaje, crimpado o conexión

PRINCIPALES VENTAJAS

- Ideal para cables eléctricos de gran sección
- Campo de procesamiento de 30 a 300 mm²
- Pelado rotativo hasta 6 capas
- Corte automático con longitud regulable hasta 99.999 mm
- Alta precisión en la longitud de corte
- Pelado lado I hasta 1000 mm
- Pelado lado II hasta 300 mm
- Alimentación por correa para un avance estable del cable
- Servomotor para mayor precisión y control
- Productividad hasta 1000 piezas/hora
- Cuchillas de acero robustas y resistentes
- Estructura industrial adecuada para trabajos intensivos
- Nivel de ruido reducido inferior a 70 dB(A)

PRINCIPALES APLICACIONES

- Corte y pelado de cables de gran sección
- Procesamiento de cables de potencia
- Cableados industriales
- Producción de wiring harness
- Sector automotive y vehículos industriales
- Cuadros eléctricos de potencia
- Instalaciones eléctricas industriales
- Sector energético y distribución eléctrica
- Preparación de cables para crimpado
- Talleres de cableado y departamentos de producción
- Aplicaciones profesionales de alta productividad

CARACTERÍSTICAS TÉCNICAS

Modelo: RBEW05S+R

Tipo de máquina: máquina automática para corte y pelado de cables de gran sección

Capacidad de pelado: pelado rotativo hasta 6 capas

Sección del conductor: 30 - 300 mm²

Longitud de corte: 10 - 99.999 mm

Tolerancia sobre la longitud de corte: 0,002 x L

Longitud de pelado lado I: 0 - 1000 mm

Longitud de pelado lado II: 0 - 300 mm

Modalidad de pelado: pelado rotativo

Material de cuchilla: acero

Diámetro máximo del tubo guía: 50 mm

Productividad: 500 - 1000 piezas/hora

Nivel de ruido: < 70 dB(A)

Alimentación: 110 / 220 V, 50-60 Hz

Potencia: 11,7 kW

Modo de alimentación: alimentación por correa

Tipo de motor de alimentación: servomotor

Peso: 850 kg

Dimensiones: 195 x 95 x 160 cm

Aplicación: corte y pelado de cables eléctricos de gran sección

Funcionamiento: automático con pelado rotativo

Uso: profesional e industrial
