Automatische Maschine zum Schneiden und Abisolieren von ein- und mehradrigen Kabeln mit automatischer Aufwickelvorrichtung

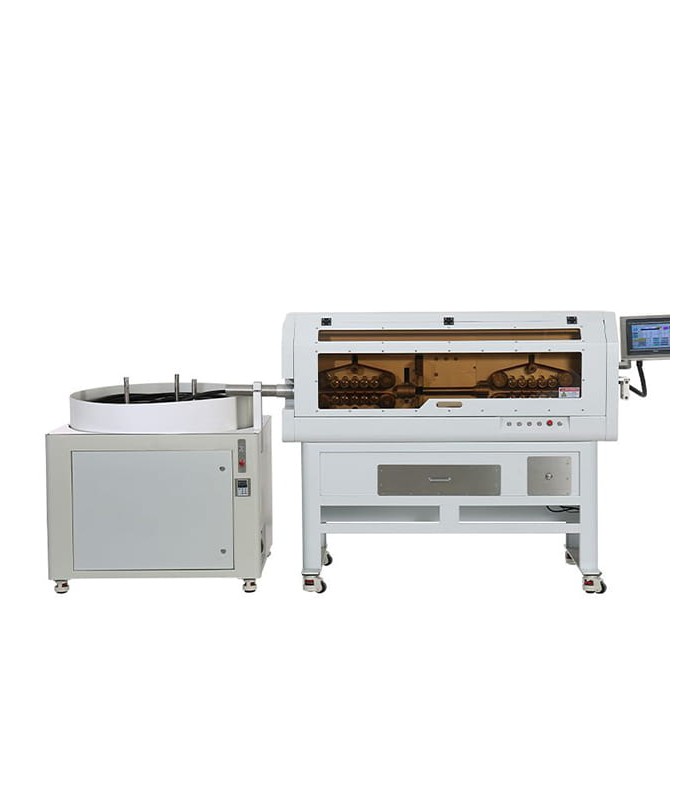

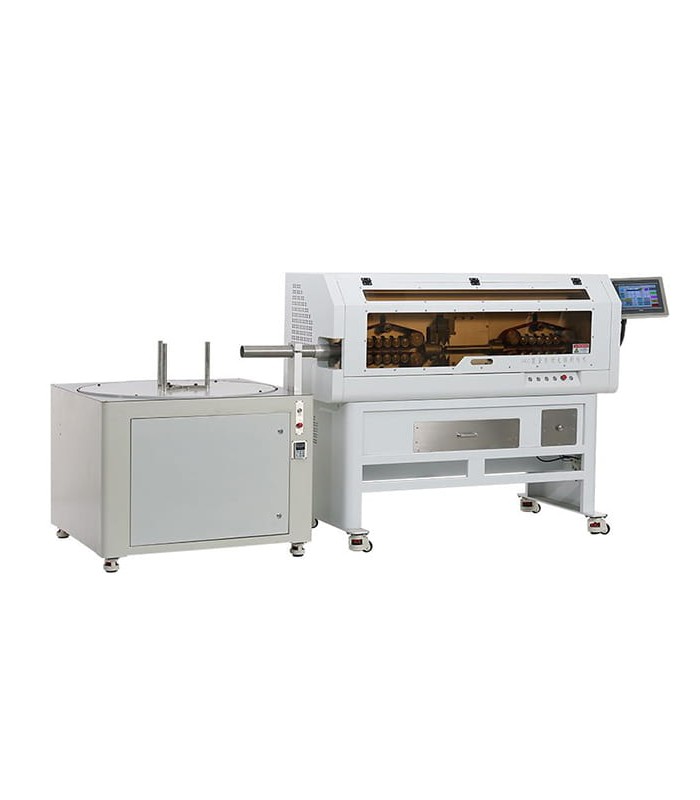

Die automatische Maschine RBEW05S+C zum Schneiden, Abisolieren und Aufwickeln von Kabeln ist ein professionelles System zur Verarbeitung von Kabeln mit großem Querschnitt von 10 bis 300 mm², mit integriertem Aufwickler für die geordnete Aufnahme des bearbeiteten Kabels.
Sie eignet sich für industrielle Anwendungen, die Produktion von Kabelsätzen, die Verarbeitung von Leistungskabeln, Schaltschränke, Anlagen und Produktionsabteilungen, in denen Präzision, Produktivität und eine automatisierte Steuerung des Schneid-, Abisolier- und Aufwickelzyklus erforderlich sind.
Die Maschine ermöglicht die Einstellung der Schnittlänge von 1 bis 99999,9 mm, mit einer Toleranz von weniger als 0,002 × L, und gewährleistet präzise Bearbeitungen auch bei großen Längen.
Das System ermöglicht das Abisolieren auf beiden Seiten des Kabels, mit einer Abisolierlänge Seite I von 1 bis 1000 mm und Seite II von 1 bis 600 mm, wodurch die Maschine für zahlreiche Kabelkonfigurationen geeignet ist.
Die 32-Rollen-Führung mit separatem Servomotor für jeden Rollensatz sorgt für eine stabile und kontrollierte Kabelführung während der Bearbeitung, reduziert das Risiko von Schlupf und verbessert die Qualität des Endergebnisses.
Die Bandzuführung trägt zum Schutz der Isolierung und des Außenmantels des Kabels bei und vermeidet Markierungen oder Beschädigungen während des Transports.
Die Messereinheit besteht aus 2 separaten Messern für Schneiden und Abisolieren mit Servomotor, eine Lösung, die eine präzisere Bearbeitung ermöglicht und auch für Kabel mit großem Durchmesser geeignet ist.
Das 10-Zoll-Touchscreen-Panel ermöglicht eine einfache Verwaltung der Arbeitsparameter, mit optionaler personalisierter Programmsprache, Speicherung der Einstellungen und Anpassung der wichtigsten Betriebsparameter.

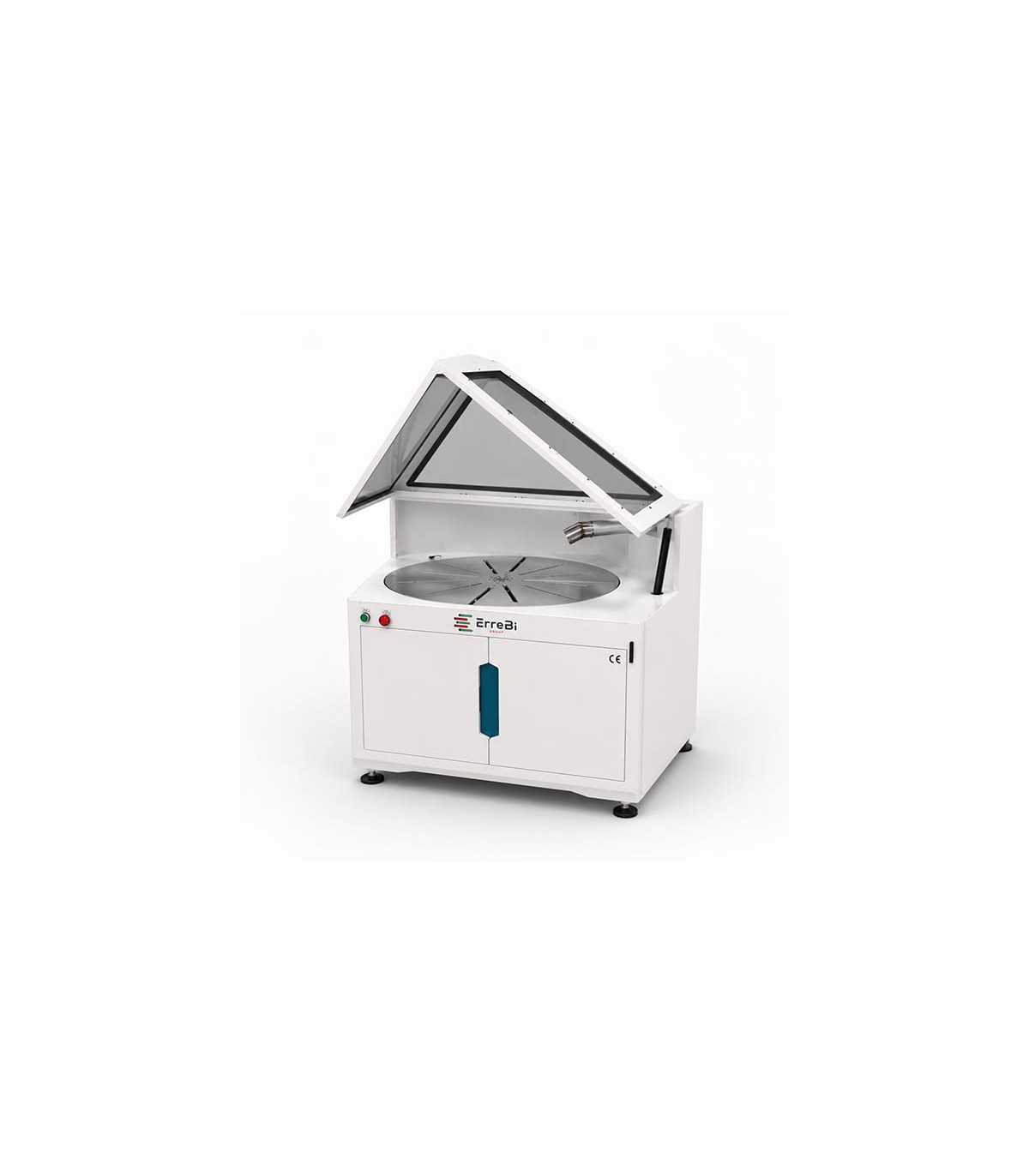

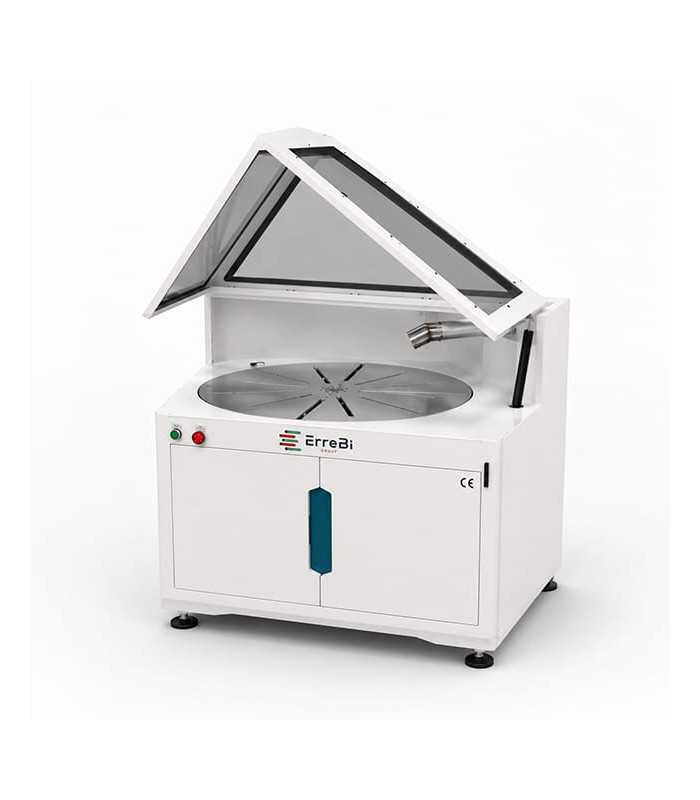

Der integrierte Aufwickler ermöglicht die automatische Aufnahme des bearbeiteten Kabels in Spulen mit einem Durchmesser von 200 bis 960 mm, verbessert die Ordnung in der Produktion und reduziert manuelle Arbeitsschritte am Ende des Zyklus.
Die Sicherheitsabdeckung und der Einzelzyklus-Betrieb machen die Maschine geeignet für professionelle Bearbeitungen, bei denen Bedienkontrolle, Zuverlässigkeit und Sicherheit während der Nutzung erforderlich sind.

FUNKTIONSWEISE

- Das Kabel wird in das Bandzuführungssystem eingelegt
- Die 32-Rollen-Führung zieht das Kabel stabil und kontrolliert ein
- Der Bediener stellt am Touchscreen Schnittlänge, Abisolierlängen und Bearbeitungsparameter ein
- Die Messereinheit schneidet das Kabel auf die programmierte Länge
- Die separaten Messer führen das Abisolieren von Seite I und Seite II gemäß den eingestellten Parametern aus
- Das bearbeitete Kabel wird zum integrierten Aufwickler geführt
- Der Aufwickler nimmt das Kabel automatisch in einer Spule mit eingestelltem Durchmesser auf
- Am Ende des Zyklus ist das Kabel geschnitten, abisoliert und ordentlich aufgewickelt

HAUPTVORTEILE

- Automatische Maschine zum Schneiden, Abisolieren und Aufwickeln von Kabeln
- Geeignet für Kabel mit großem Querschnitt von 10 bis 300 mm²
- Programmierbare Schnittlänge von 1 bis 99999,9 mm
- Hohe Präzision mit Toleranz unter 0,002 × L
- Abisolieren Seite I von 1 bis 1000 mm
- Abisolieren Seite II von 1 bis 600 mm
- Maximaler Führungsrohrdurchmesser 50 mm
- Produktivität von 500 bis 1000 Stück/Stunde
- 32-Rollen-Führung für stabile Kabelführung
- Separater Servomotor für jeden Rollensatz
- Bandzuführung zur Reduzierung von Markierungen auf der Kabelisolierung
- Satz aus 2 separaten Messern für Schneiden und Abisolieren
- Messereinheit mit Servomotor
- 10-Zoll-Touchscreen
- Optionale personalisierte Programmsprache
- Integrierter Aufwickler für automatische Kabelaufnahme
- Spulendurchmesser von 200 bis 960 mm
- Spulentellerdurchmesser 1000 mm
- Spulengeschwindigkeit 2,5 m/s
- Integrierte Sicherheitsabdeckung
- Ideal für industrielle Produktion und Verarbeitung von Leistungskabeln

HAUPTANWENDUNGEN

- Automatisches Schneiden von Kabeln mit großem Querschnitt
- Automatisches Abisolieren von Seite I und Seite II
- Automatisches Aufwickeln des bearbeiteten Kabels
- Produktion industrieller Kabelsätze
- Verarbeitung von Leistungskabeln
- Verkabelungen für Schaltschränke
- Kabel für Industrieanlagen
- Vorbereitung von Kabeln für die Montage
- Produktionsabteilungen für Kabelkonfektionierung
- Industrielle elektrische Anwendungen
- Serienproduktion
- Bearbeitungen, bei denen Präzision, Produktivität und geordnete Kabelaufnahme erforderlich sind
