Máquina automática para cortar y pelar cables unipolares y multifilares con dispositivo de enrollado automático

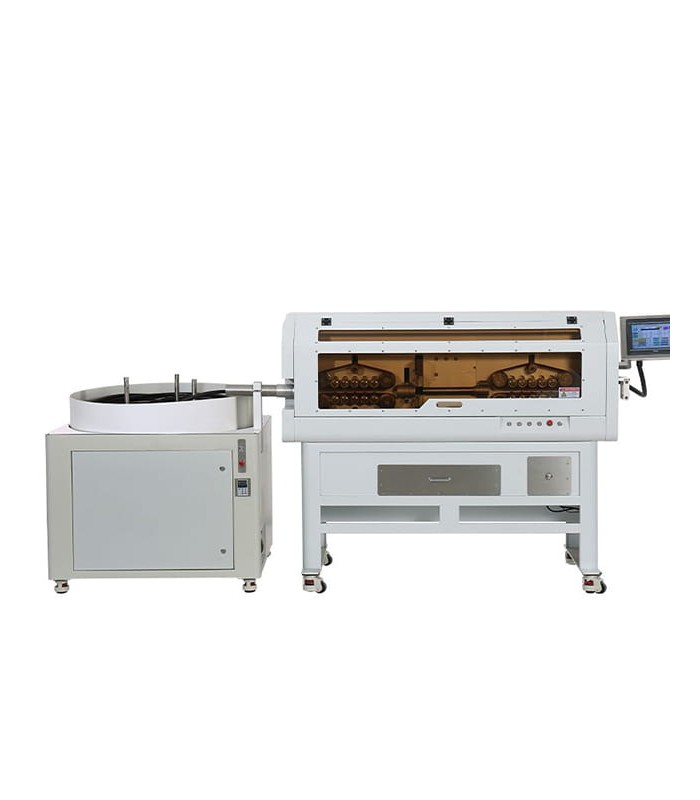

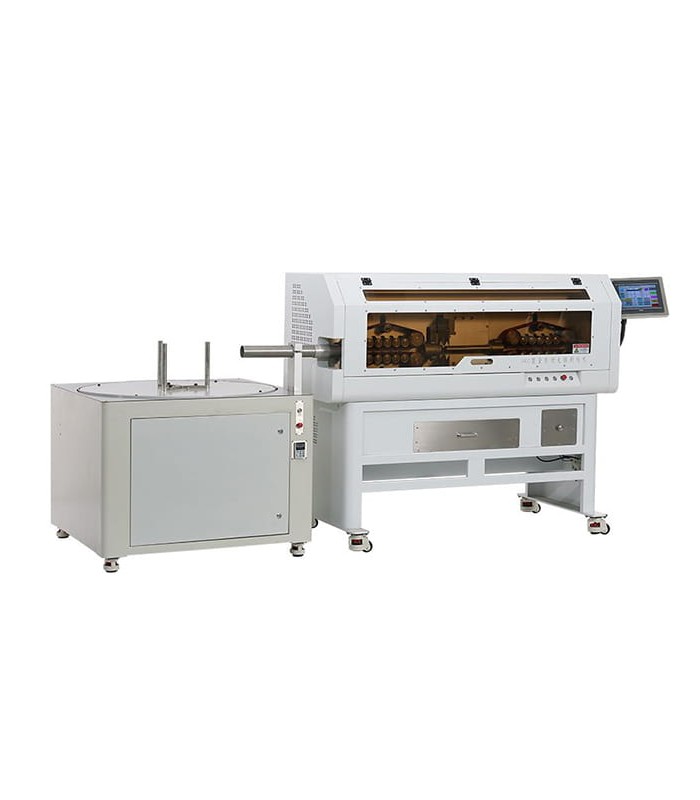

La máquina automática RBEW05S+C para corte, pelado y bobinado de cables es un sistema profesional diseñado para el procesamiento de cables de gran sección de 10 a 300 mm², con bobinador integrado para la recogida ordenada del cable procesado.
Está indicada para aplicaciones industriales, producción de cableados, procesamiento de cables de potencia, cuadros eléctricos, instalaciones y departamentos de producción donde se requieren precisión, productividad y gestión automatizada del ciclo de corte, pelado y bobinado.
La máquina permite configurar la longitud de corte de 1 a 99999,9 mm, con tolerancia inferior a 0,002 × L, garantizando trabajos precisos incluso en longitudes elevadas.
El sistema permite el pelado en ambos lados del cable, con longitud de pelado lado I de 1 a 1000 mm y lado II de 1 a 600 mm, haciendo que la máquina sea adecuada para múltiples configuraciones de cableado.
La guía de 32 rodillos, con servomotor separado para cada conjunto de rodillos, asegura un avance estable y controlado del cable durante el procesamiento, reduciendo el riesgo de deslizamientos y mejorando la calidad del resultado final.
La alimentación por bandas contribuye a proteger el aislamiento y la cubierta exterior del cable, evitando marcas o daños durante el arrastre.
El grupo de cuchillas está compuesto por 2 cuchillas separadas para corte y pelado con servomotor, solución que permite un procesamiento más preciso y adecuado también para cables de gran diámetro.
El panel táctil de 10 pulgadas permite una gestión sencilla de los parámetros de trabajo, con posibilidad de idioma de programa personalizado, memorización de ajustes y regulación de los principales parámetros operativos.

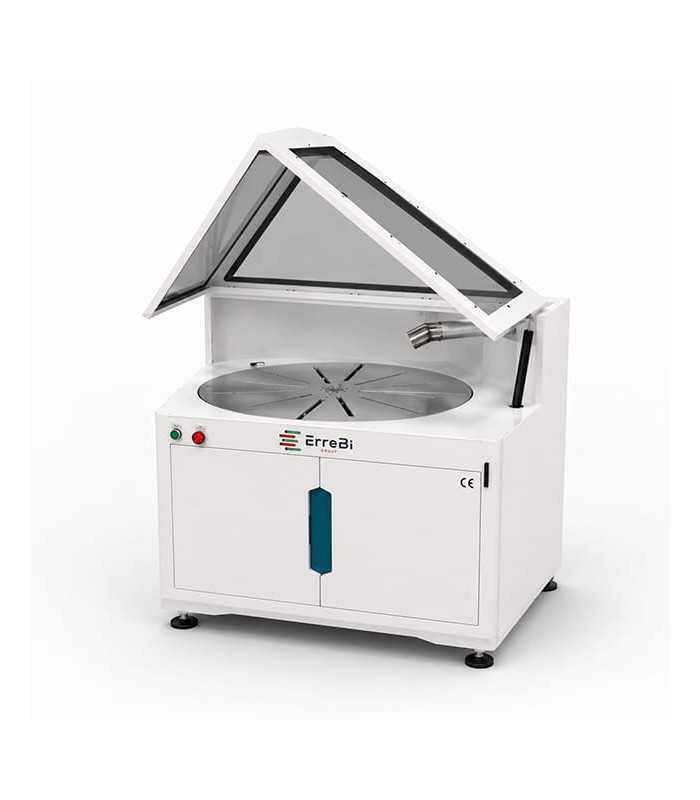

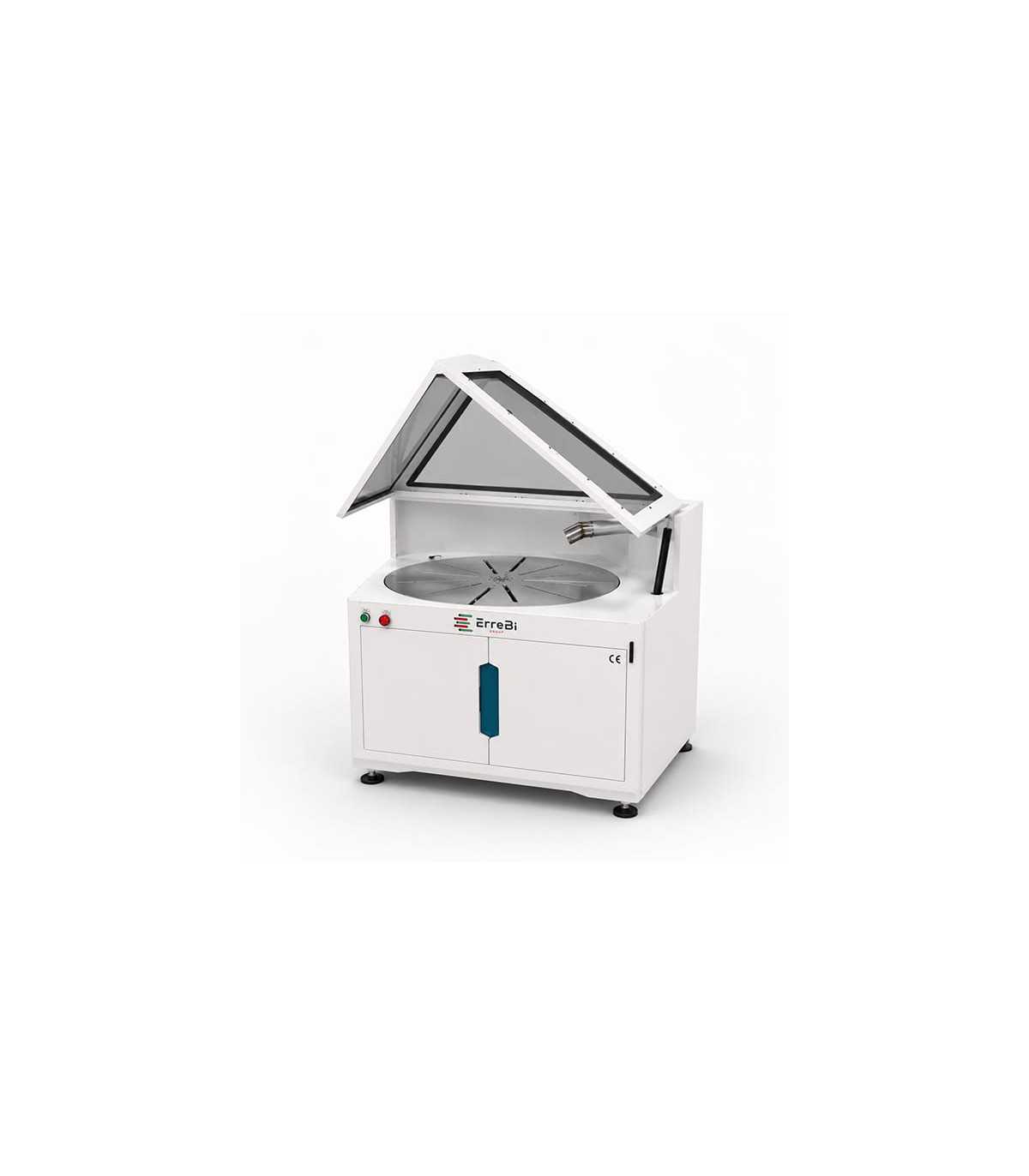

El bobinador integrado permite recoger automáticamente el cable procesado en bobinas con diámetro de 200 a 960 mm, mejorando el orden de la producción y reduciendo las operaciones manuales al final del ciclo.
La protección de seguridad y el ciclo de trabajo individual hacen que la máquina sea adecuada para trabajos profesionales donde se requieren control operativo, fiabilidad y seguridad durante el uso.

PRINCIPIO DE FUNCIONAMIENTO

- El cable se introduce en el sistema de alimentación por bandas
- La guía de 32 rodillos arrastra el cable de forma estable y controlada
- El operador configura desde la pantalla táctil la longitud de corte, las longitudes de pelado y los parámetros de procesamiento
- El grupo de cuchillas realiza el corte del cable a la medida programada
- Las cuchillas separadas realizan el pelado del lado I y del lado II según los parámetros configurados
- El cable procesado se conduce hacia el bobinador integrado
- El bobinador recoge automáticamente el cable en bobina con el diámetro configurado
- Al finalizar el ciclo, el cable queda cortado, pelado y bobinado de forma ordenada

PRINCIPALES VENTAJAS

- Máquina automática para corte, pelado y bobinado de cables
- Adecuada para cables de gran sección de 10 a 300 mm²
- Longitud de corte programable de 1 a 99999,9 mm
- Alta precisión con tolerancia inferior a 0,002 × L
- Pelado lado I de 1 a 1000 mm
- Pelado lado II de 1 a 600 mm
- Diámetro máximo del tubo guía 50 mm
- Productividad de 500 a 1000 piezas/hora
- Guía de 32 rodillos para avance estable del cable
- Servomotor separado para cada conjunto de rodillos
- Alimentación por bandas para reducir marcas en el aislamiento del cable
- Set de 2 cuchillas separadas para corte y pelado
- Grupo de cuchillas con servomotor
- Pantalla táctil de 10 pulgadas
- Idioma de programa personalizado opcional
- Bobinador integrado para recogida automática del cable
- Diámetro de bobina de 200 a 960 mm
- Diámetro del plato de bobina 1000 mm
- Velocidad de bobina 2,5 m/s
- Protección de seguridad integrada
- Ideal para producción industrial y procesamiento de cables de potencia

PRINCIPALES APLICACIONES

- Corte automático de cables de gran sección
- Pelado automático lado I y lado II
- Bobinado automático del cable procesado
- Producción de cableados industriales
- Procesamiento de cables de potencia
- Cableados para cuadros eléctricos
- Cables para instalaciones industriales
- Preparación de cables para ensamblaje
- Departamentos de producción de cableado
- Aplicaciones eléctricas industriales
- Producción en serie
- Trabajos donde se requieren precisión, productividad y recogida ordenada del cable
