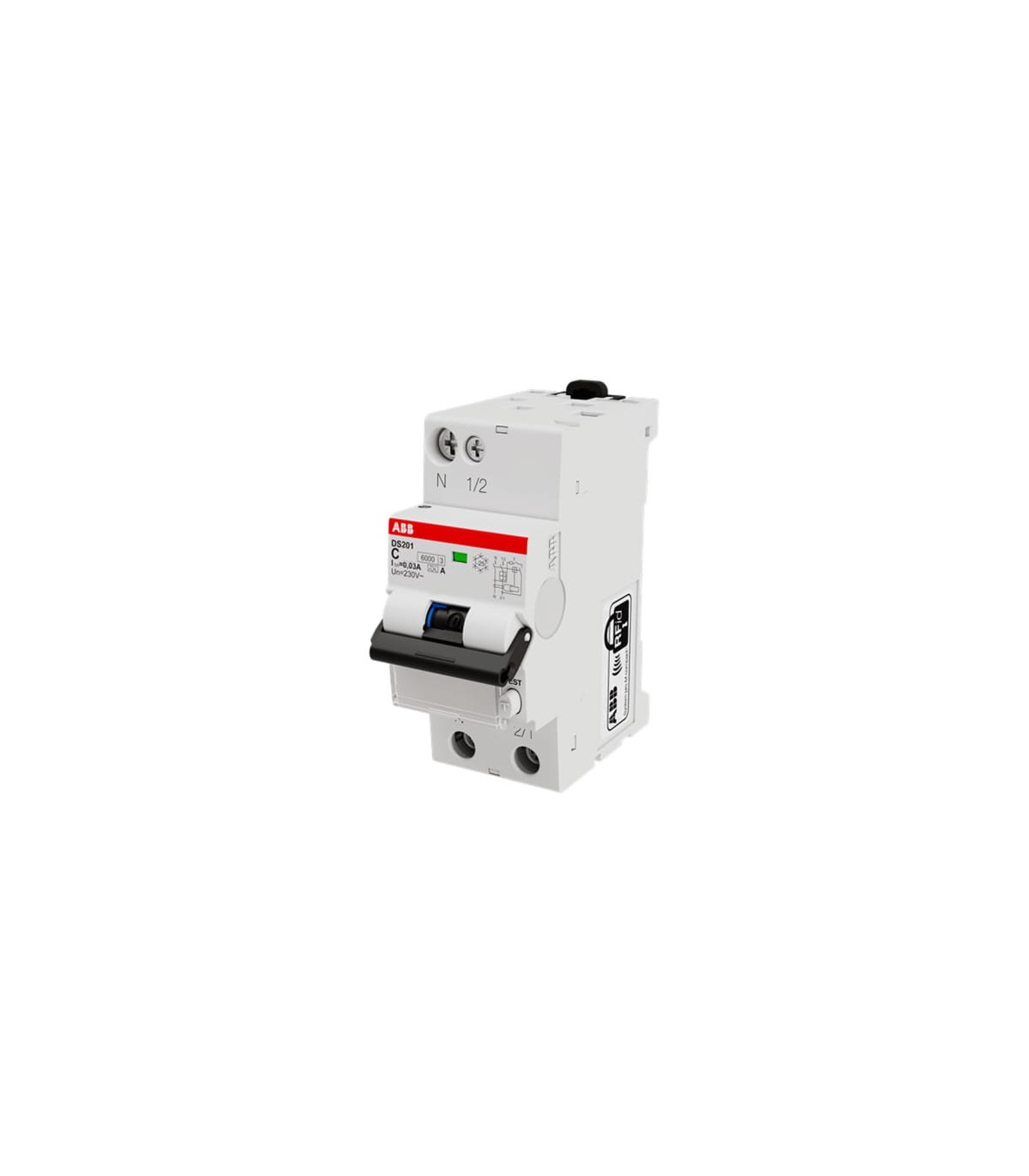

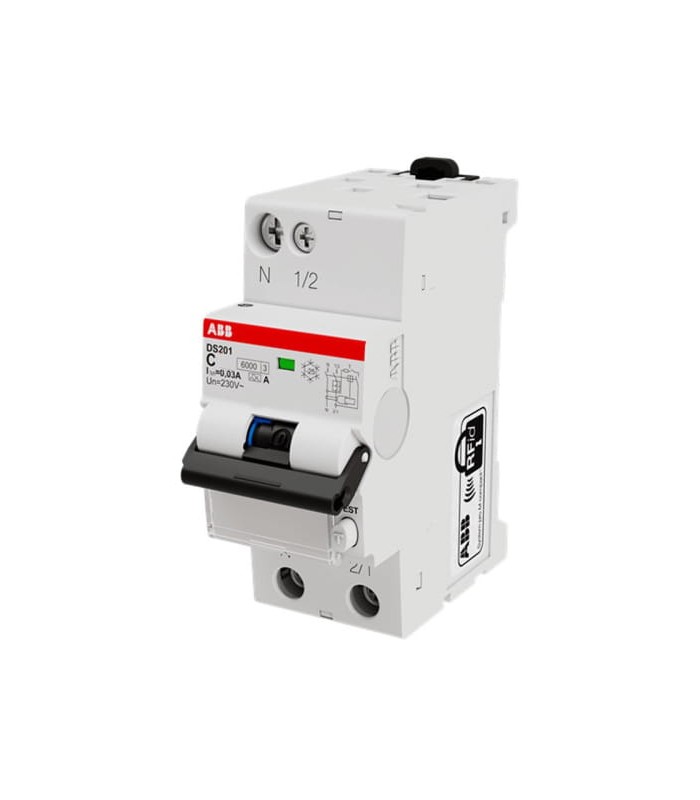

Leitungsschutzschalter DS201 C10 A30 1P+N (DS201C10A30)

Das Gerät DS201C10A30 ist ein Kombinationsschutzschalter, der in einem einzigen Modul die Funktionen eines Leitungsschutzschalters (Schutz vor Überlast und Kurzschluss) und eines Fehlerstromschutzschalters (Schutz vor Erdschluss) vereint.
Es ist für Standard-Einphasenanwendungen konzipiert (Wohn-, Gewerbe- und leichte Industrieanlagen).

Funktion und Anwendung

1) Thermomagnetischer Schutz (Überlast / Kurzschluss)
Das Gerät arbeitet nach zwei Prinzipien:

- Thermisch: erkennt Ströme über dem Nennwert (z. B. zu hohe Lasten) und löst nach einer Zeit aus, die proportional zur Überlast ist (vermeidet Fehlabschaltungen).

- Magnetisch: bei einem Kurzschluss (sehr hoher Strom) löst der magnetische Teil nahezu sofort aus, um den Stromkreis zu unterbrechen.

2) Fehlerstromschutz (Erdschluss)
Ein interner Sensor überwacht den Stromunterschied zwischen Phase und Neutralleiter. Wenn dieser Unterschied (Fehlerstrom) 30 mA überschreitet, löst das Gerät aus und unterbricht den Stromkreis, um Stromschläge und Brandgefahr zu verhindern. Da es vom Typ A ist, erkennt es sowohl sinusförmige Wechselströme als auch pulsierende Gleichströme (z. B. von elektronischen Geräten).

Technische Daten

Produkttyp: Leitungsschutzschalter mit Fehlerstromschutz (RCBO) 1P + N
Nennstrom: 10 A
Fehlerstromempfindlichkeit: 30 mA
Fehlerstromtyp: Klasse A (erkennt pulsierende Gleichströme)
Schaltvermögen (Icu): bis zu 10 kA (abhängig von der Spannung)
Nenn-Kurzschlussvermögen (Icn): 6 kA
Betriebskurzschlussvermögen (Ics): 7 kA
Nennspannung: 230 V
Isolationsspannung (UI): 500 V
Prüfspannung (Ut): 170 – 264 V
Stoßspannung (Uimp): 4 kV
Abmessungen: 35 × 69 × 85 mm
Schutzart: IP20 / IP40 (in geschützter Umgebung)
Elektrische / mechanische Lebensdauer: 10 000 / 20 000 Schaltspiele
Betriebstemperatur: -25 / +55 °C
