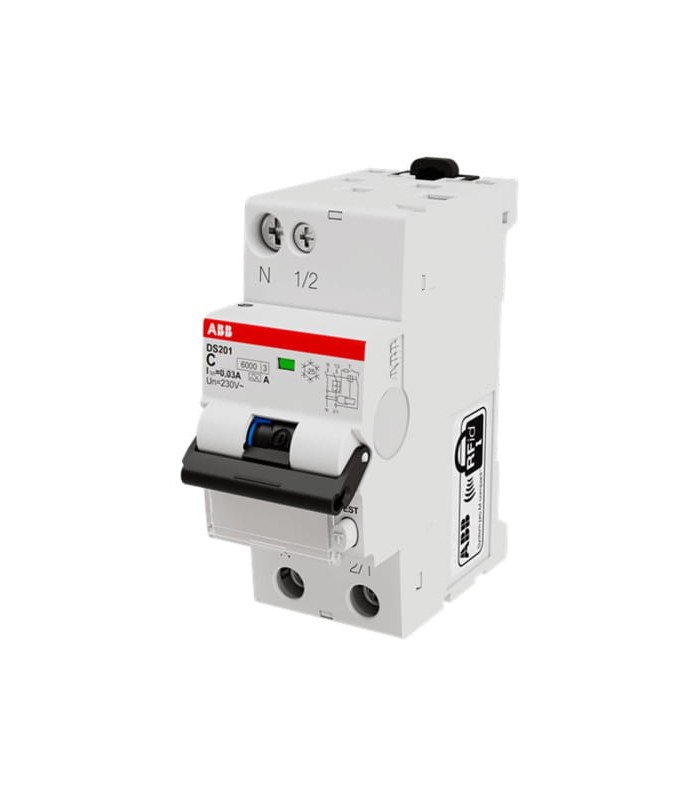

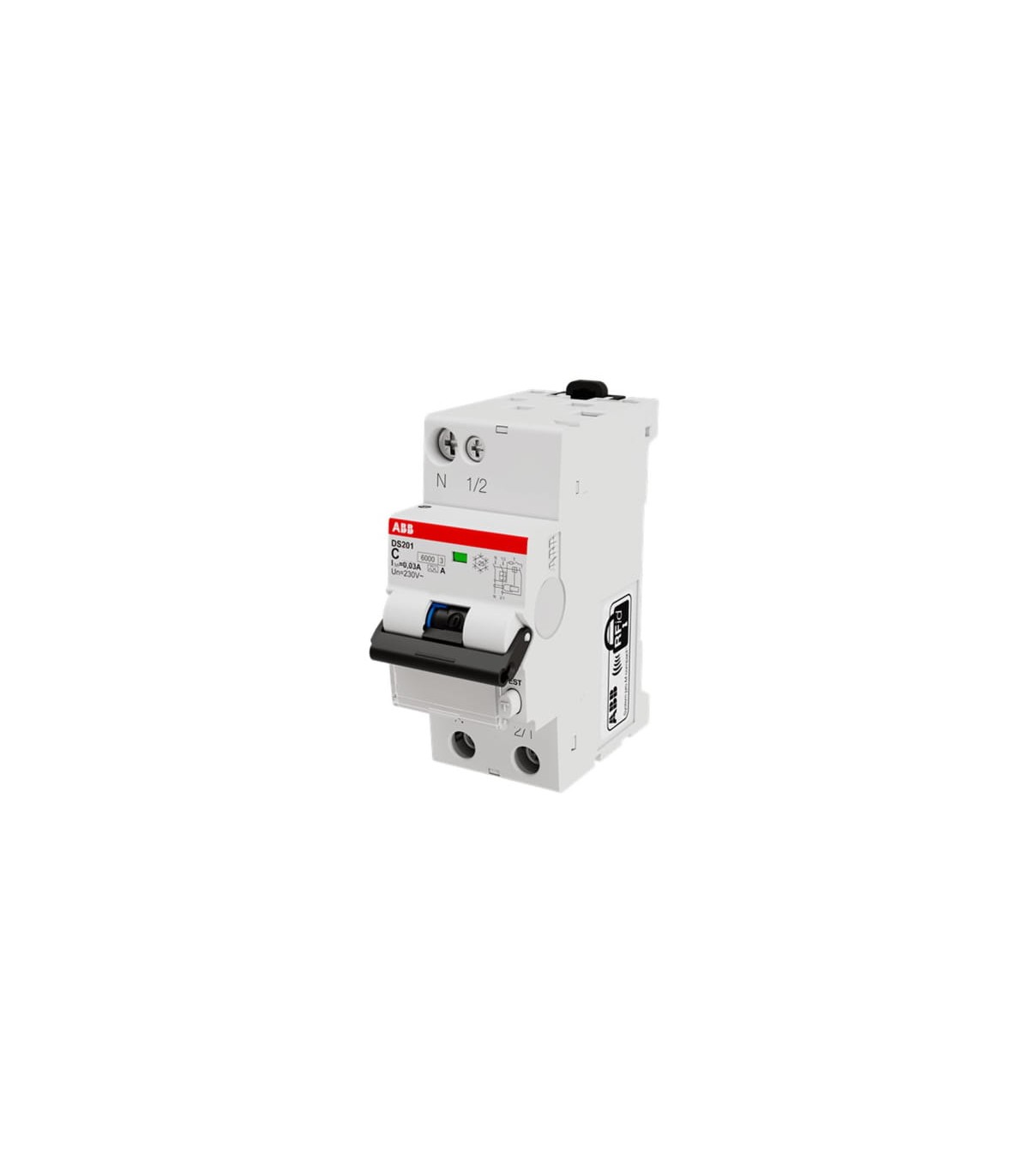

Interruptor Diferencial Magnetotérmico DS201 C10 A30 1P+N (DS201C10A30)

El dispositivo DS201C10A30 es una unidad combinada que integra en un solo módulo las funciones de disyuntor magnetotérmico (protección contra sobrecargas y cortocircuitos) y diferencial (protección contra fallos a tierra).
Está diseñado para aplicaciones monofásicas estándar (residenciales, comerciales y entornos industriales ligeros).

Funcionamiento y modo de uso

1) Protección magnetotérmica (sobrecarga / cortocircuito)
El dispositivo actúa sobre dos fenómenos:

- Térmico: detecta corrientes por encima del valor nominal (p. ej. cargas excesivas) y se dispara tras un tiempo proporcional a la sobrecarga (evita disparos por pequeñas fluctuaciones).

- Magnético: en caso de cortocircuito (corriente muy alta), la parte magnética actúa casi instantáneamente para interrumpir el circuito.

1) Protección diferencial (fuga a tierra)
Un sensor interno supervisa la diferencia de corriente entre fase y neutro. Si esta diferencia (corriente de fuga) supera 30 mA, el dispositivo se dispara e interrumpe el circuito, evitando descargas eléctricas y riesgos de incendio. De tipo A, detecta tanto corrientes alternas sinusoidales como corrientes continuas pulsantes (por ejemplo, generadas por equipos electrónicos).

Características técnicas

Tipo de producto: Interruptor magnetotérmico diferencial (RCBO) 1P + N
Intensidad nominal: 10 A
Sensibilidad diferencial: 30 mA
Tipo diferencial: Clase A (capaz de detectar corrientes continuas pulsantes)
Poder de corte (Icu): hasta 10 kA (según la tensión)
Poder nominal de cortocircuito (Icn): 6 kA
Poder de servicio (Ics): 7 kA
Tensión nominal: 230 V
Tensión de aislamiento (UI): 500 V
Tensión de prueba (Ut): 170 – 264 V
Tensión de impulso (Uimp): 4 kV
Dimensiones: 35 × 69 × 85 mm
Grado de protección: IP20 / IP40 (en entorno protegido)
Vida eléctrica / mecánica: 10 000 / 20 000 operaciones
Temperatura de funcionamiento: -25 / +55 °C
