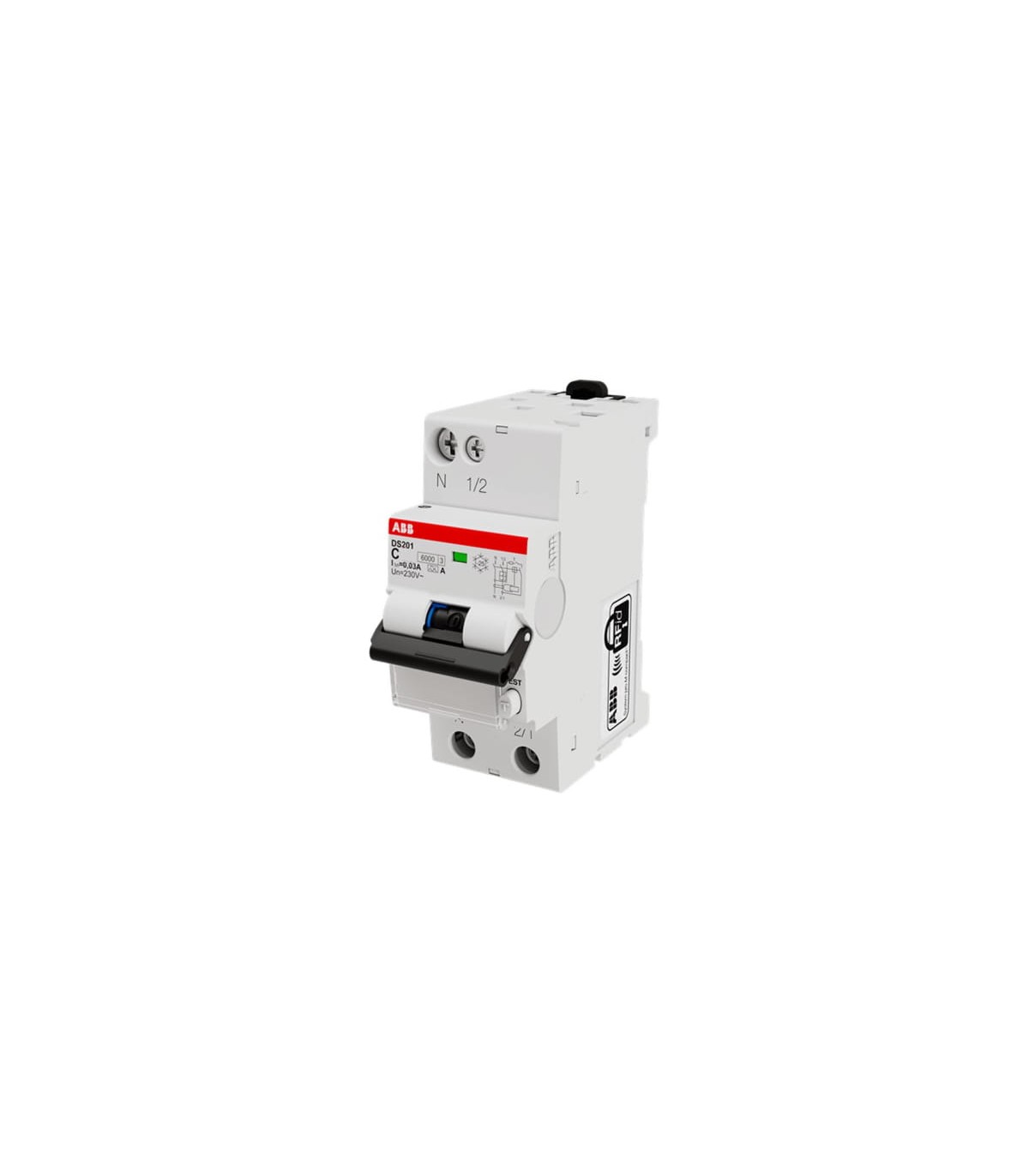

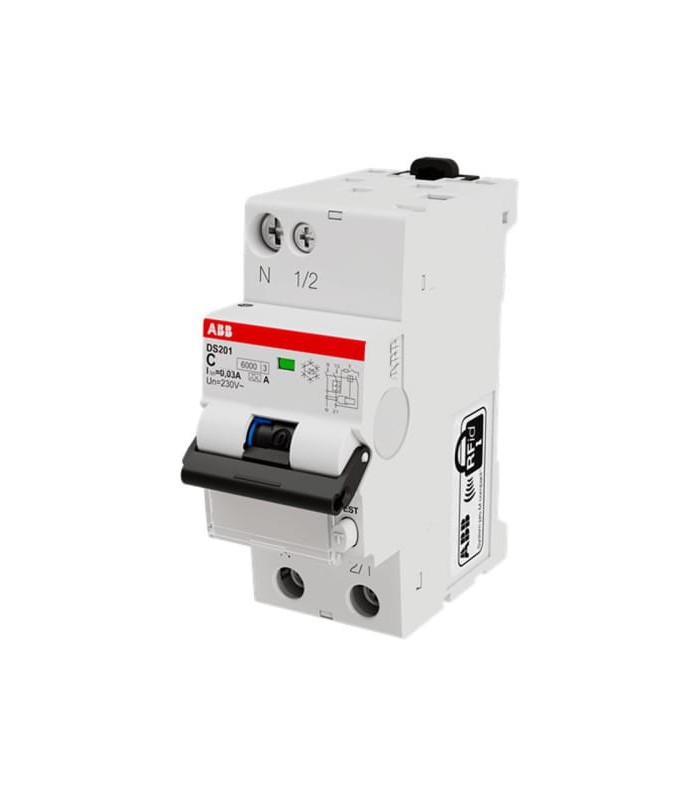

Disjoncteur Différentiel Magnéto-thermique DS201 C10 A30 1P+N (DS201C10A30)

Le DS201C10A30 est un dispositif combiné intégrant, dans un seul module, les fonctions d’un disjoncteur magnétothermique (protection contre les surcharges et les courts-circuits) et d’un interrupteur différentiel (protection contre les défauts d’isolement).
Il est conçu pour les applications monophasées standards (résidentielles, commerciales et certains environnements industriels légers).

Fonctionnement et mode d’utilisation

1) Protection magnétothermique (surcharge / court-circuit)
Le dispositif agit sur deux phénomènes :

- Thermique : détecte les courants supérieurs à la valeur nominale (ex. charges trop élevées) et déclenche après un temps proportionnel à la surcharge (évite les déclenchements intempestifs).

- Magnétique : en cas de court-circuit (courant très élevé), la partie magnétique déclenche presque instantanément pour interrompre le circuit.

2) Protection différentielle (défaut à la terre)
Un capteur interne surveille la différence de courant entre phase et neutre. Si cette différence (courant de fuite) dépasse 30 mA, l’appareil se déclenche et interrompt le circuit, prévenant les chocs électriques et les risques d’incendie. De type A, il détecte les courants alternatifs sinusoïdaux et les courants continus pulsants (par ex. générés par des équipements électroniques).

Caractéristiques techniques

Type de produit : Disjoncteur différentiel 1P + N (RCBO)
Courant nominal : 10 A
Sensibilité différentielle : 30 mA
Type différentiel : Classe A (capable de détecter les courants continus pulsants)
Pouvoir de coupure (Icu) : jusqu’à 10 kA (selon la tension)
Pouvoir de coupure assigné (Icn) : 6 kA
Pouvoir de service (Ics) : 7 kA
Tension nominale : 230 V
Tension d’isolement (UI) : 500 V
Tension d’essai (Ut) : 170 – 264 V
Tension de tenue aux chocs (Uimp) : 4 kV
Dimensions : 35 × 69 × 85 mm
Degré de protection : IP20 / IP40 (en environnement protégé)
Durée de vie électrique / mécanique : 10 000 / 20 000 cycles
Température de fonctionnement : -25 / +55 °C
