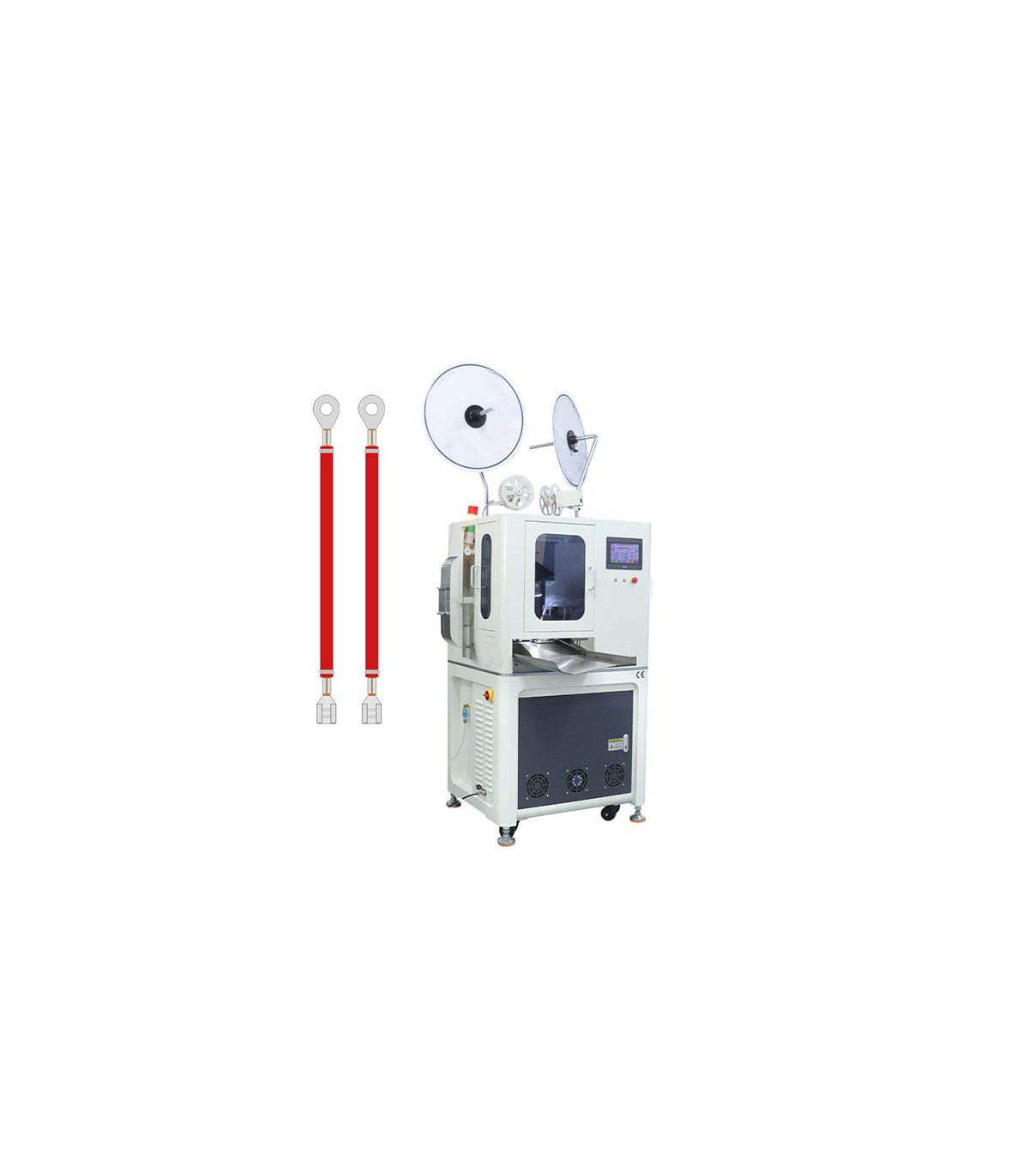

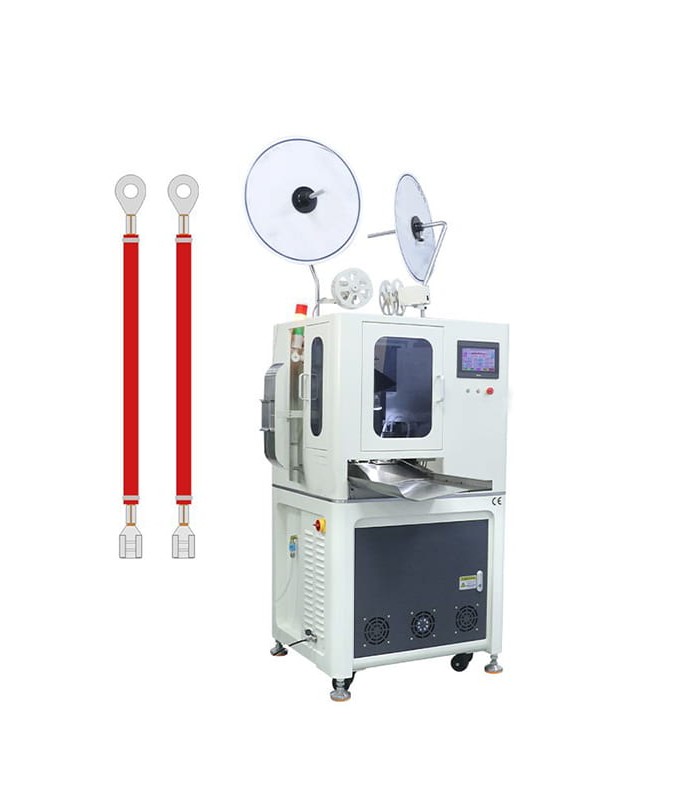

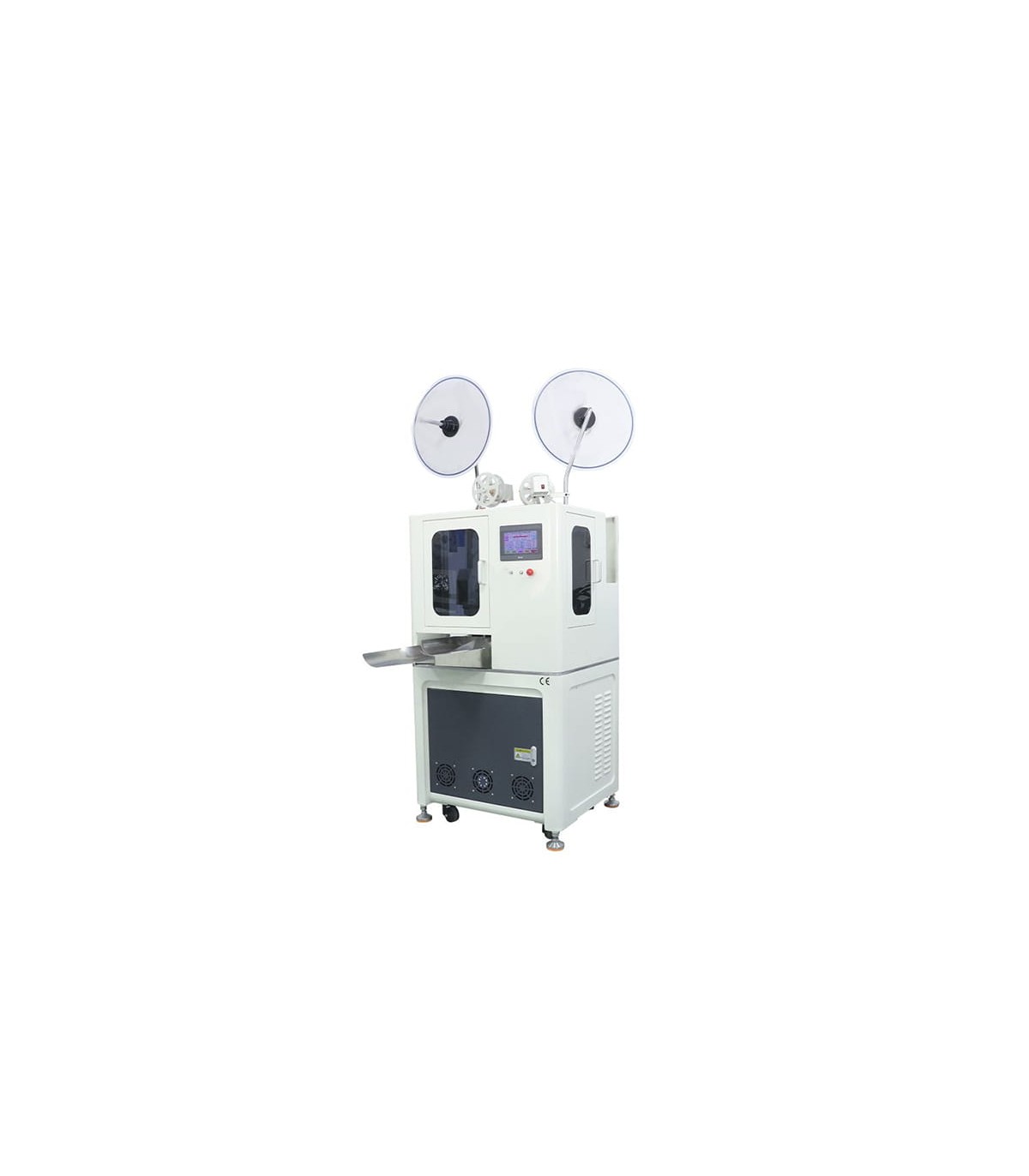

Machine de découpe et dénudage, sertissage sur deux faces pour cosses non isolées, course 30mm avec capot de protection

La RBEW2105 est une machine automatique de table pour le traitement complet des câbles avec sertissage aux deux extrémités.
En un seul cycle, elle effectue la coupe à longueur, le dénudage, la torsion (twisting) et le sertissage double. Elle est conçue pour produire des faisceaux répétitifs avec une qualité constante, en réduisant les temps, les erreurs et la variabilité typiques des opérations manuelles.

Son principal avantage est la répétabilité : une fois le programme défini, la machine répète le cycle en maintenant constants les paramètres de coupe/dénudage et le sertissage des deux côtés.

Fonctionnement

1) Réglage des paramètres : via l’écran LCD (langues disponibles chinois/anglais), vous saisissez la longueur de coupe et les paramètres de travail. La machine permet également d’enregistrer les réglages sous un numéro de programme, pour les rappeler rapidement lors de productions récurrentes.

2) Coupe à longueur : la machine coupe le câble à la longueur programmée, avec contrôle de précision déclaré.

3) Dénudage : elle dénude les extrémités, prêtes pour le sertissage.

4) Torsion et sertissage double extrémité : torsion et sertissage sont réalisés en un seul cycle pour obtenir deux extrémités terminées de façon uniforme.

5) Contrôle micro-informatisé : système micro-contrôlé pour maintenir une grande précision de coupe/dénudage/sertissage.

6) Gestion des anomalies : détection fin de câble, basse pression d’air et problèmes de terminal.

Caractéristiques techniques

Modèle: RBEW2105

Section câble (IN AWG): 28 - 12 AWG

Longueur de dénudage: 0 - 10 mm

Longueur de coupe: 45 - 9999 mm

Tolérance de coupe: (0,002×L) mm

Productivité: 3000 - 4500 pcs/heure

Force de sertissage: 2,0 T (20KN)

Mini-applicateurs: course 30 mm ou 40 mm

Pression d’air: 0,6 - 0,8 MPa

Détection: fin de câble, basse pression d’air, erreur terminal

Alimentation: 220V / 110V, 50/60 Hz

Langue écran: chinois / anglais

Dimensions: 700 × 800 × 1500 mm

Poids: 358 kg

Prise du câble d’alimentation: européenne, USA, chinoise
