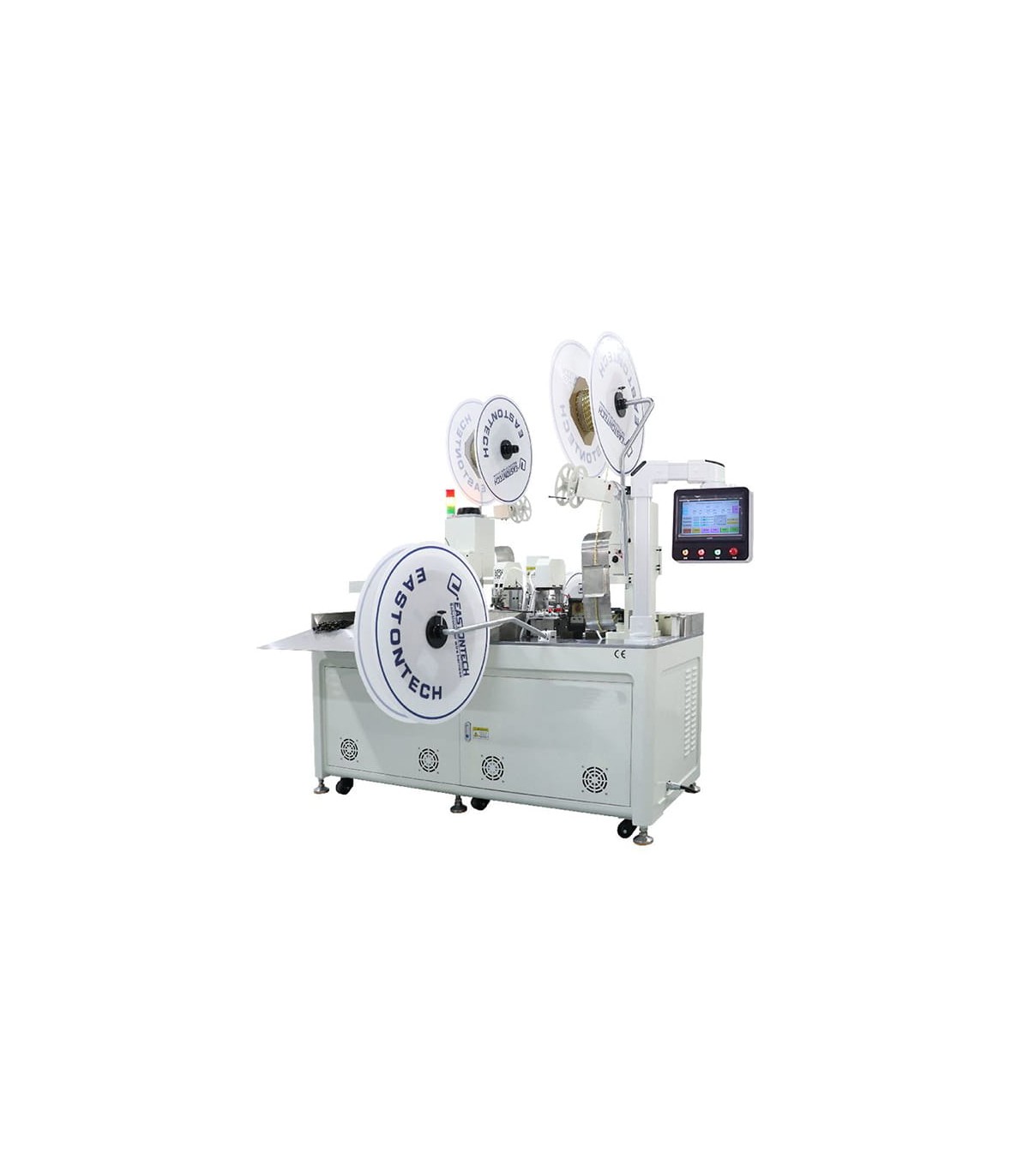

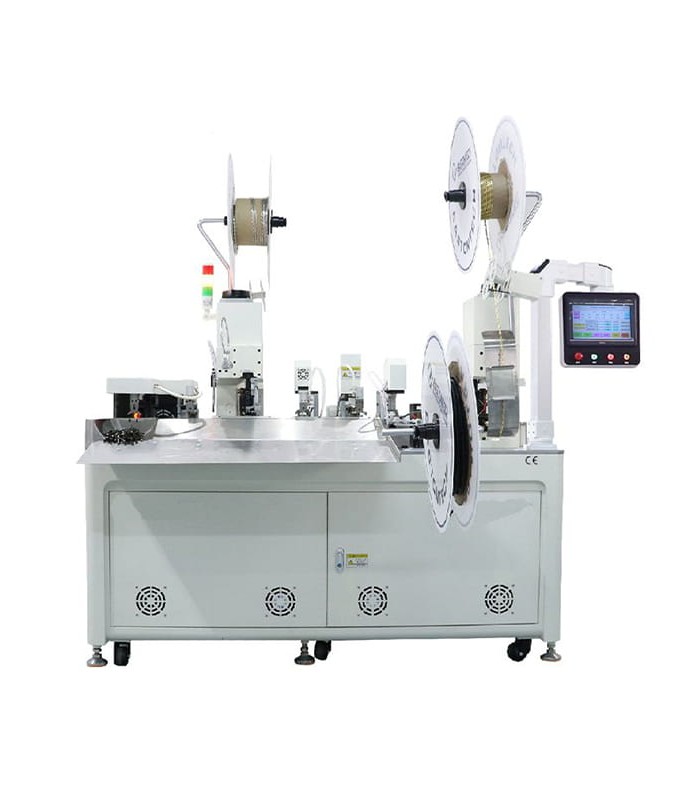

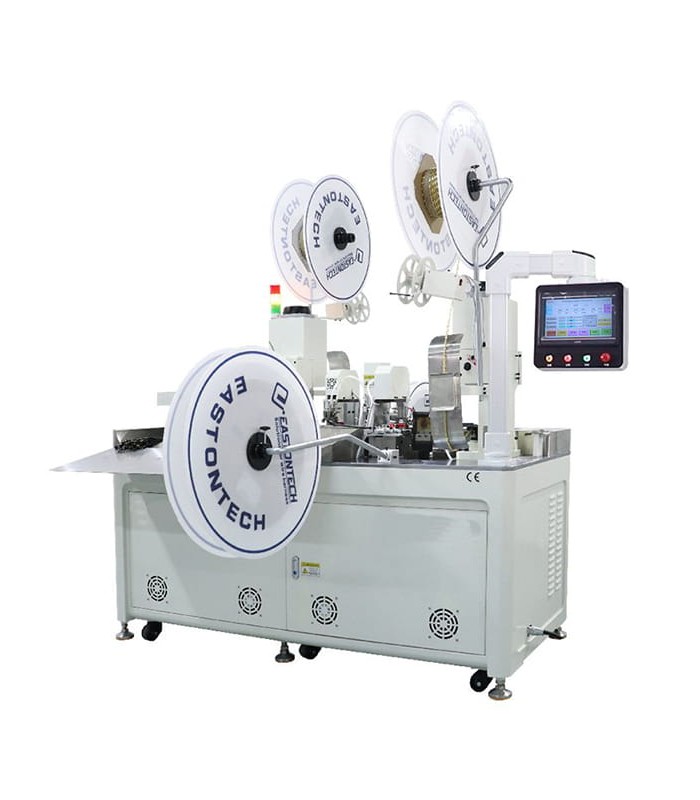

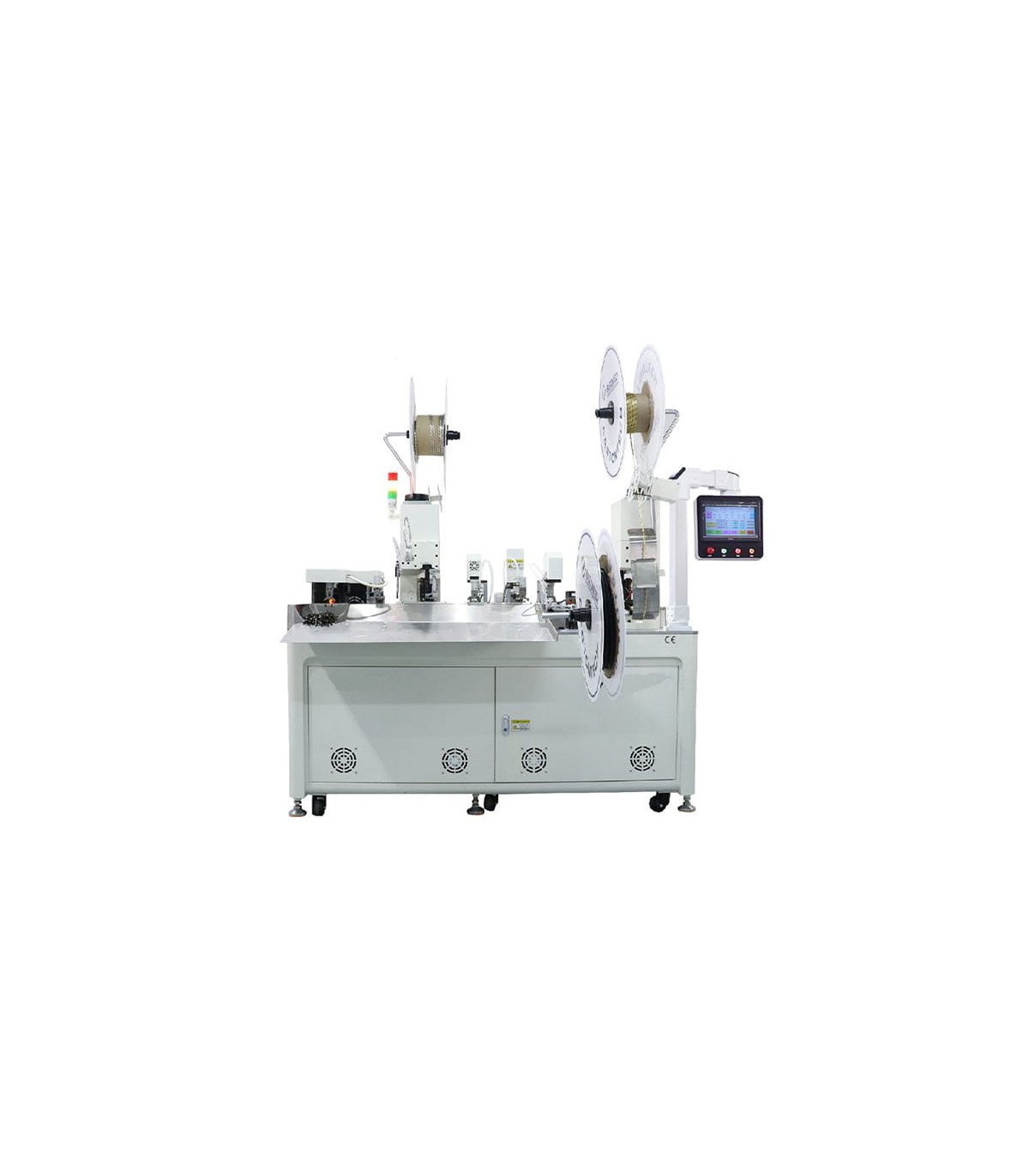

Automatische Crimpmaschine für doppelseitige Anschlüsse und automatisches Einführen von Schrumpfschläuchen (0,5 – 10 mm)

Die automatische Maschine RBEW8070-1 zum beidseitigen Crimpen und Einsetzen von Schrumpfschlauch ist ein professionelles System zur automatischen Verarbeitung von Kabeln von 22 bis 14 AWG, mit Schneiden, Abisolieren, Crimpen von Kontakten und Einsetzen von Schrumpfschlauch.
Sie eignet sich für industrielle Anwendungen, die Produktion von Kabelsätzen, Automotive, Elektronik, Haushaltsgeräte und Produktionslinien, in denen Präzision, Automatisierung und gleichbleibende Qualität bei der Vorbereitung des konfektionierten Kabels erforderlich sind.
Die Maschine integriert in einem einzigen Zyklus die Funktionen Kabelschneiden, Abisolieren, beidseitiges Crimpen, Einsetzen des Schrumpfschlauchs und Schrumpfen durch eine automatische Heizvorrichtung, wodurch manuelle Arbeitsschritte reduziert und die Wiederholgenauigkeit des Produktionsprozesses verbessert werden.
Die Schnittlänge ist von 86 bis 9999 mm programmierbar, mit einer Schnittgenauigkeit von ±0,5 mm, wodurch das System für Serienproduktion und Kabelsätze mit kontrollierten Längen geeignet ist.
Die Maschine ermöglicht das Abisolieren auf beiden Seiten des Kabels, mit einer Abisolierlänge Seite I von 0,5 bis 8 mm und Seite II von 0,1 bis 10 mm, und passt sich verschiedenen Kontaktkonfigurationen und Anwendungen an.
Die Crimpkraft von 2,0 T, entsprechend 20 kN, ermöglicht ein stabiles und kontrolliertes Crimpen, während der Hub von 30 oder 40 mm den Einsatz unterschiedlicher Applikatorkonfigurationen ermöglicht.
Das System verarbeitet Schrumpfschläuche mit einem Durchmesser von 3,00 bis 6,00 mm, die auf feste Länge geschnitten, auf das Kabel eingesetzt und anschließend nach dem Crimpen auf dem Kontakt positioniert werden.
Nach dem Crimpen wird der Schrumpfschlauch automatisch auf den Kontakt geschoben und durch die automatische Vorrichtung in Position erhitzt, wodurch ein ordentlicher und gleichmäßiger Schutz der Verbindungsstelle entsteht.
Die Produktionskapazität von bis zu 2000 Stück/Stunde bei Kabellängen von 80 - 100 mm macht die Maschine geeignet für Produktionsabteilungen mit hohen Stückzahlen und Bedarf an kontinuierlichem Betrieb.
Die Maschine kann mit optionalen Funktionen für Lasermarkierung oder Codierung konfiguriert werden, die nützlich sind, um automatisch Zeichen auf den Schrumpfschlauch zu drucken und die Identifikation sowie Rückverfolgbarkeit der Verkabelung zu verbessern.

FUNKTIONSWEISE

- Das Kabel wird in das Zuführsystem der Maschine eingelegt
- Der Bediener stellt Schnittlänge, Abisolierlängen, Crimpparameter und Schrumpfschlauchverwaltung ein
- Die Maschine schneidet das Kabel auf die programmierte Länge
- Das System führt das Abisolieren von Seite I und Seite II gemäß den eingestellten Parametern aus
- Der Schrumpfschlauch wird auf feste Länge geschnitten und auf das Kabel eingesetzt
- Die Kontakte werden auf beide Kabelenden gecrimpt
- Nach dem Crimpen wird der Schrumpfschlauch automatisch auf den Kontakt geschoben
- Die automatische Heizvorrichtung schrumpft den Schlauch in Position
- Das fertige Kabel verlässt die Maschine bereits geschnitten, abisoliert, gecrimpt und mit Schrumpfschlauch geschützt

HAUPTVORTEILE

- Automatische Maschine zum beidseitigen Crimpen und Einsetzen von Schrumpfschlauch
- Geeignet für Kabel von 22 bis 14 AWG
- Schneiden, Abisolieren, Crimpen und Schlaucheinsetzen in einem einzigen Zyklus
- Automatisches Crimpen an beiden Kabelenden
- Automatisches Einsetzen des Schrumpfschlauchs
- Automatisches Erhitzen des Schlauchs in Position
- Schnittlänge von 86 bis 9999 mm
- Schnittgenauigkeit ±0,5 mm
- Abisolieren Seite I von 0,5 bis 8 mm
- Abisolieren Seite II von 0,1 bis 10 mm
- Kapazität bis zu 2000 Stück/Stunde bei Kabeln von 80 - 100 mm
- Crimpkraft 2,0 T, entsprechend 20 kN
- Crimphub 30 oder 40 mm
- Kompatibel mit Schrumpfschläuchen von 3,00 bis 6,00 mm
- Reduziert manuelle Arbeitsschritte
- Verbessert die Wiederholgenauigkeit des Produktionsprozesses
- Ideal für Serienproduktionen
- Optionale Lasermarkierung oder Codierung möglich
- Geeignet für Kabelsatz-Produktionslinien

HAUPTANWENDUNGEN

- Automatisches Schneiden elektrischer Kabel
- Automatisches Abisolieren von Seite I und Seite II
- Automatisches Crimpen von Kontakten auf beiden Enden
- Automatisches Einsetzen von Schrumpfschlauch
- Automatisches Erhitzen des Schlauchs auf dem Kontakt
- Produktion von Automotive-Kabelsätzen
- Produktion industrieller Kabelsätze
- Verkabelungen für Elektronik und Haushaltsgeräte
- Verkabelungen für Schaltschränke
- Vorbereitung konfektionierter Kabel mit Schrumpfschlauchschutz
- Serienproduktion gecrimpter Kabel
- Anwendungen, bei denen Präzision, Kontaktschutz und Rückverfolgbarkeit der Verkabelung erforderlich sind
