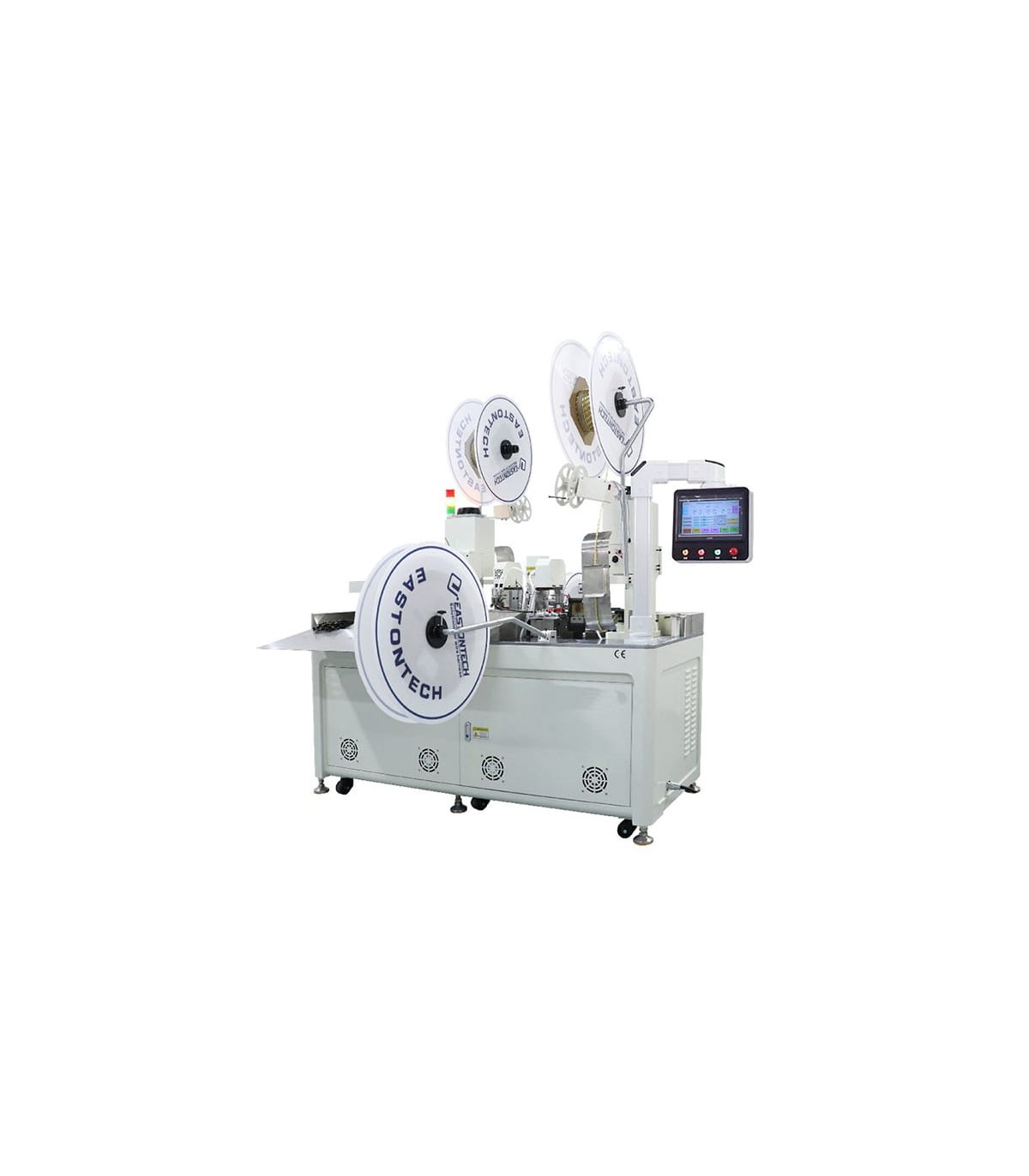

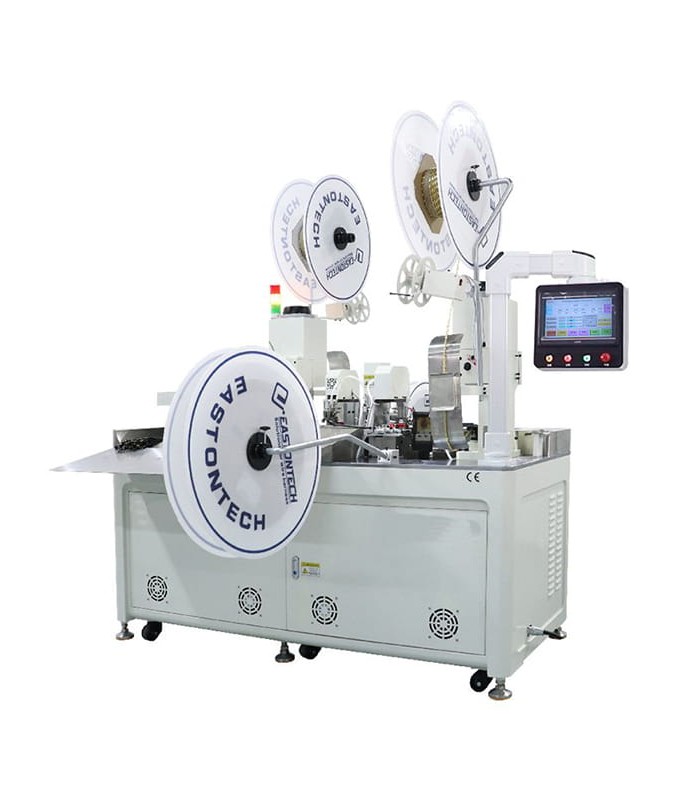

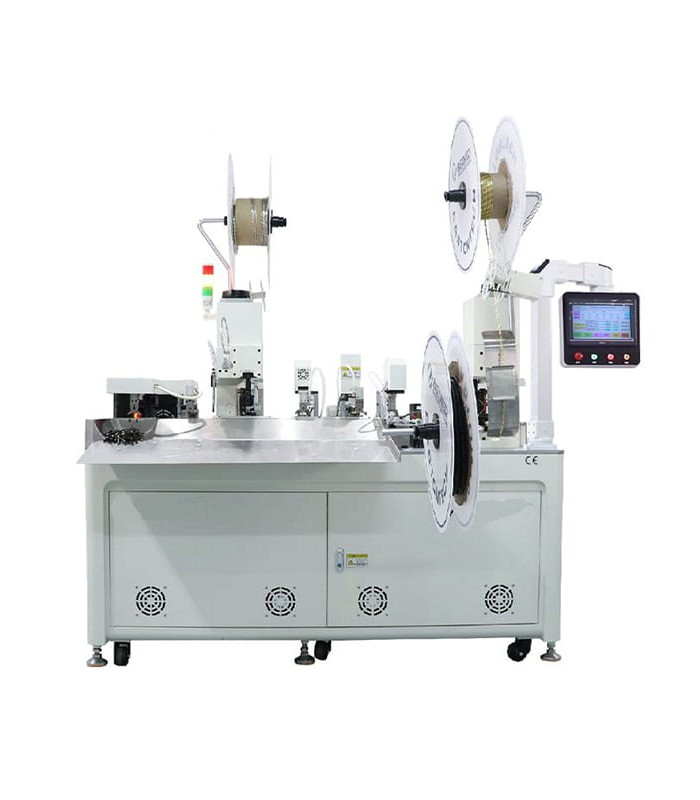

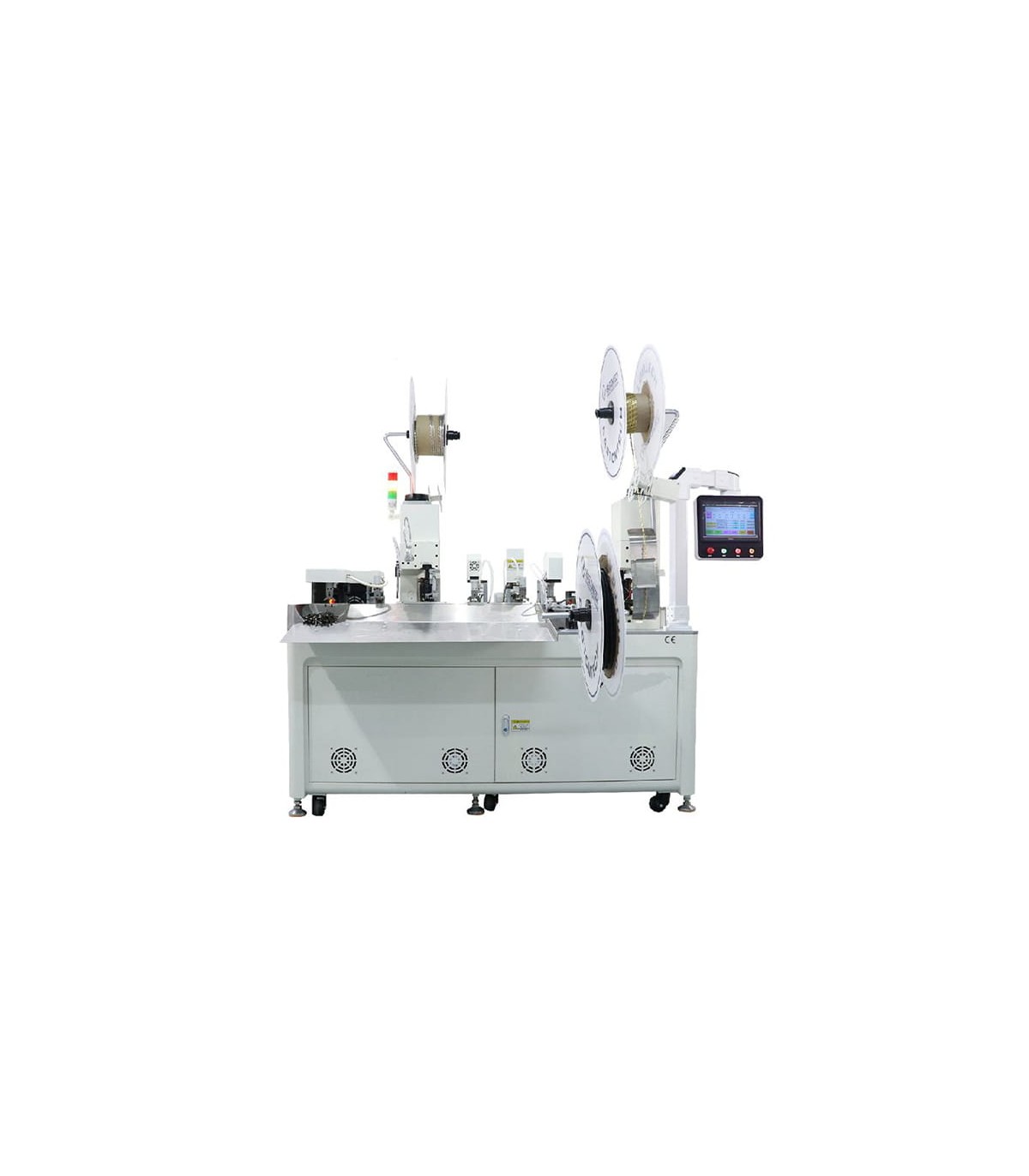

Máquina automática de crimpado de terminales de doble cara e inserción automática de tubos termorretráctiles (0,5-10 mm)

La máquina automática RBEW8070-1 para crimpado de doble extremo e inserción de funda termorretráctil es un sistema profesional diseñado para el procesamiento automático de cables de 22 a 14 AWG, con corte, pelado, crimpado de terminales e inserción de funda termorretráctil.
Está indicada para aplicaciones industriales, producción de cableados, sector automotive, electrónica, electrodomésticos y líneas productivas donde se requieren precisión, automatización y calidad constante en la preparación del cable terminado.
La máquina integra en un único ciclo las funciones de corte del cable, pelado, crimpado en ambos extremos, inserción del tubo termorretráctil y retracción mediante dispositivo de calentamiento automático, reduciendo las operaciones manuales y mejorando la repetibilidad del proceso productivo.
La longitud de corte es programable de 86 a 9999 mm, con precisión de corte de ±0,5 mm, haciendo que el sistema sea adecuado para producciones en serie y cableados con longitudes controladas.
La máquina permite el pelado en ambos lados del cable, con longitud de pelado lado I de 0,5 a 8 mm y lado II de 0,1 a 10 mm, adaptándose a diferentes configuraciones de terminales y aplicaciones.
La fuerza de crimpado de 2,0 T, equivalente a 20 kN, permite un crimpado estable y controlado, mientras que la carrera de 30 o 40 mm permite el uso de diferentes configuraciones de aplicadores.
El sistema gestiona tubos termorretráctiles con diámetro de 3,00 a 6,00 mm, que se cortan a longitud fija, se insertan en el cable y posteriormente se posicionan sobre el terminal después del crimpado.
Después del crimpado, la funda termorretráctil se empuja automáticamente sobre el terminal y se calienta en posición mediante el dispositivo automático, obteniendo una protección ordenada y uniforme del punto de conexión.
La capacidad productiva de hasta 2000 piezas/hora con longitud de cable 80 - 100 mm hace que la máquina sea adecuada para departamentos productivos con volúmenes elevados y necesidad de continuidad operativa.
La máquina puede configurarse con funciones opcionales de marcado láser o codificación, útiles para imprimir automáticamente caracteres en la funda termorretráctil y mejorar la identificación y trazabilidad del cableado.

PRINCIPIO DE FUNCIONAMIENTO

- El cable se introduce en el sistema de alimentación de la máquina
- El operador configura la longitud de corte, las longitudes de pelado, los parámetros de crimpado y la gestión de la funda termorretráctil
- La máquina corta el cable a la longitud programada
- El sistema realiza el pelado del lado I y del lado II según los parámetros configurados
- El tubo termorretráctil se corta a longitud fija y se inserta en el cable
- Los terminales se crimpan en ambos extremos del cable
- Después del crimpado, la funda termorretráctil se empuja automáticamente sobre el terminal
- El dispositivo de calentamiento automático retrae la funda en posición
- El cable terminado sale de la máquina ya cortado, pelado, crimpado y protegido con funda termorretráctil

PRINCIPALES VENTAJAS

- Máquina automática para crimpado de doble extremo e inserción de funda termorretráctil
- Adecuada para cables de 22 a 14 AWG
- Corte, pelado, crimpado e inserción de funda en un único ciclo
- Crimpado automático en ambos extremos del cable
- Inserción automática del tubo termorretráctil
- Calentamiento automático de la funda en posición
- Longitud de corte de 86 a 9999 mm
- Precisión de corte ±0,5 mm
- Pelado lado I de 0,5 a 8 mm
- Pelado lado II de 0,1 a 10 mm
- Capacidad hasta 2000 piezas/hora con cables de 80 - 100 mm
- Fuerza de crimpado 2,0 T, equivalente a 20 kN
- Carrera de crimpado 30 o 40 mm
- Compatible con tubos termorretráctiles de 3,00 a 6,00 mm
- Reduce los trabajos manuales
- Mejora la repetibilidad del proceso productivo
- Ideal para producciones en serie
- Posibilidad de marcado láser o codificación opcional
- Adecuada para líneas de producción de cableados

PRINCIPALES APLICACIONES

- Corte automático de cables eléctricos
- Pelado automático lado I y lado II
- Crimpado automático de terminales en ambos extremos
- Inserción automática de funda termorretráctil
- Calentamiento automático de la funda sobre el terminal
- Producción de cableados automotive
- Producción de cableados industriales
- Cableados para electrónica y electrodomésticos
- Cableados para cuadros eléctricos
- Preparación de cables terminados con protección termorretráctil
- Producción en serie de cables crimpados
- Aplicaciones donde se requieren precisión, protección del terminal y trazabilidad del cableado
