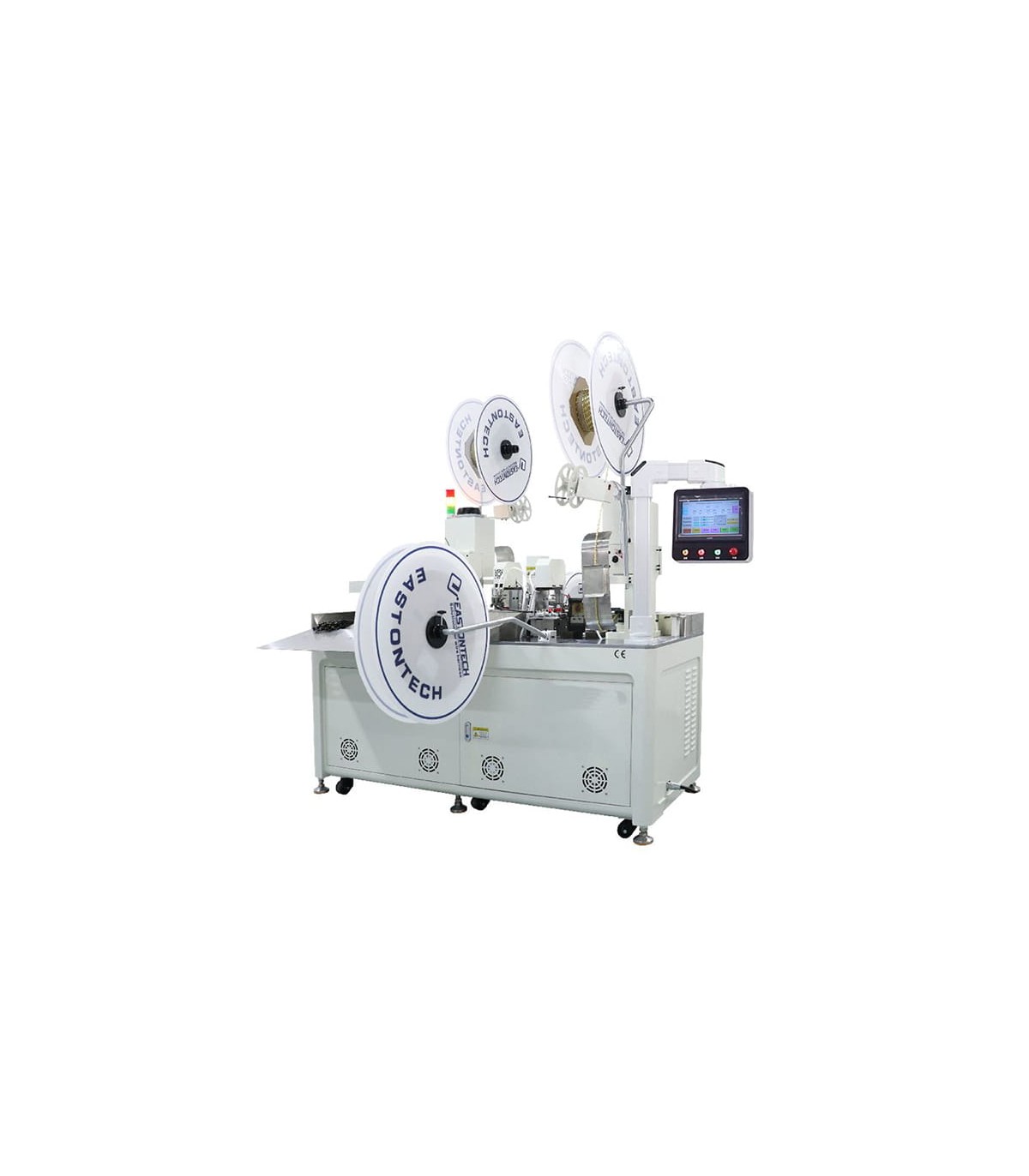

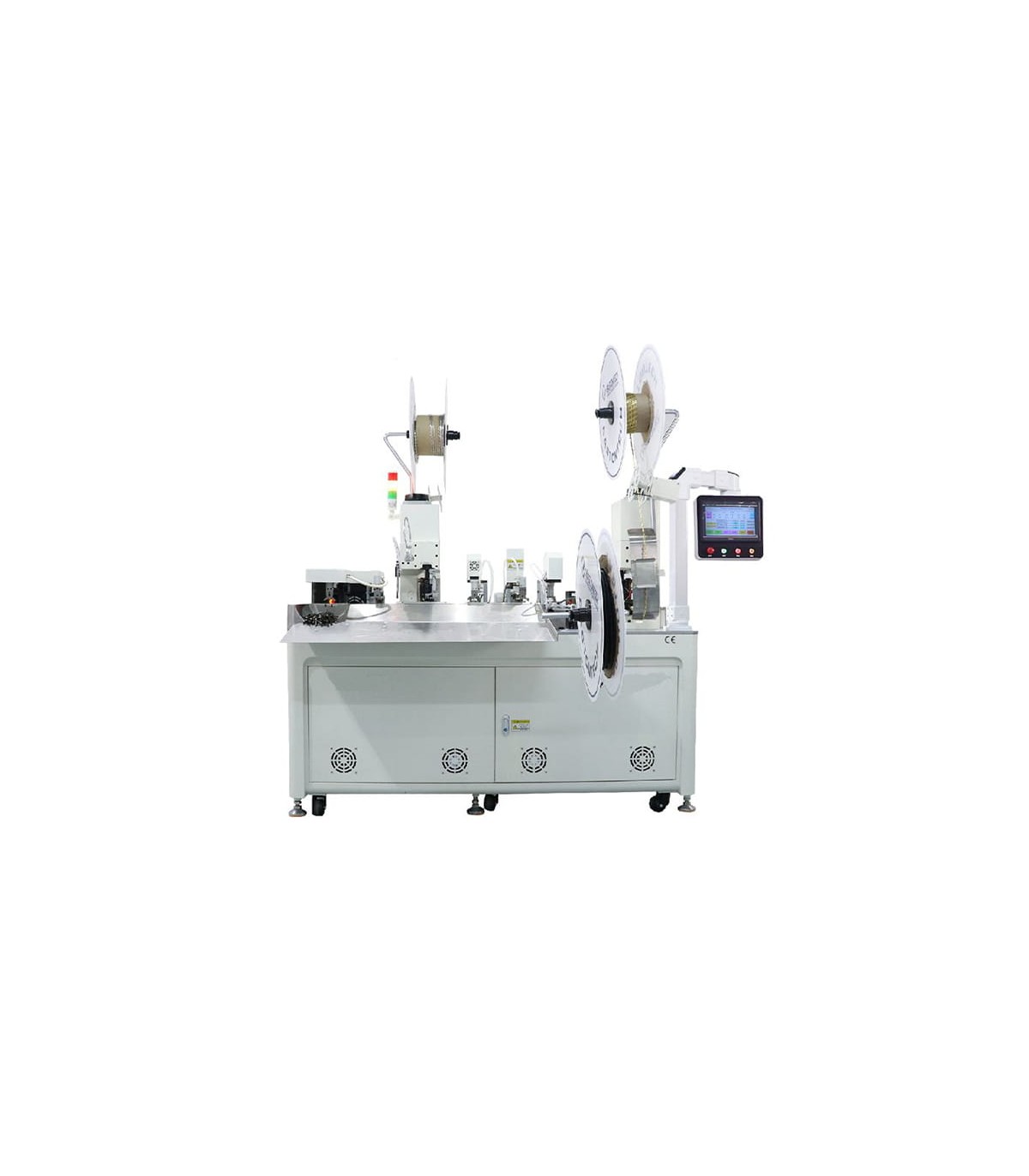

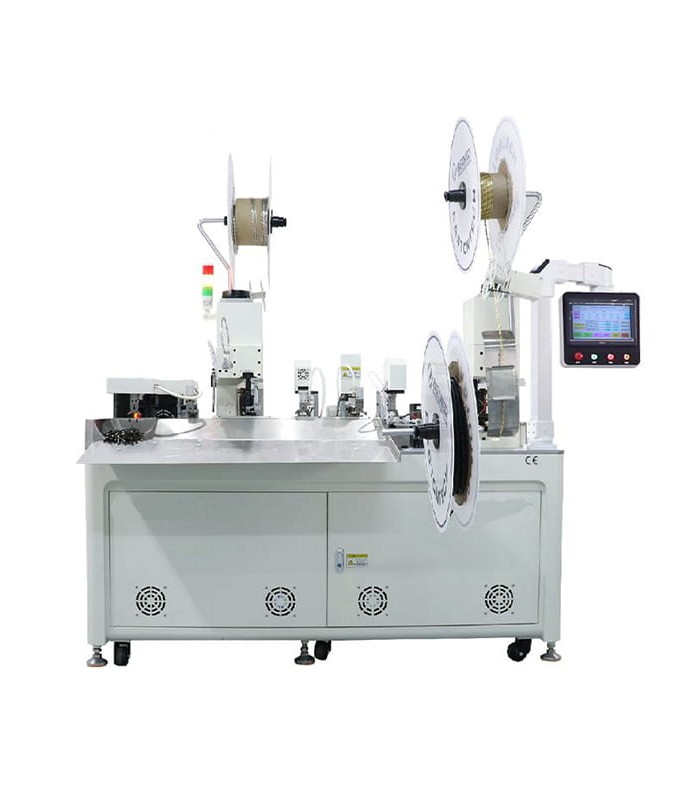

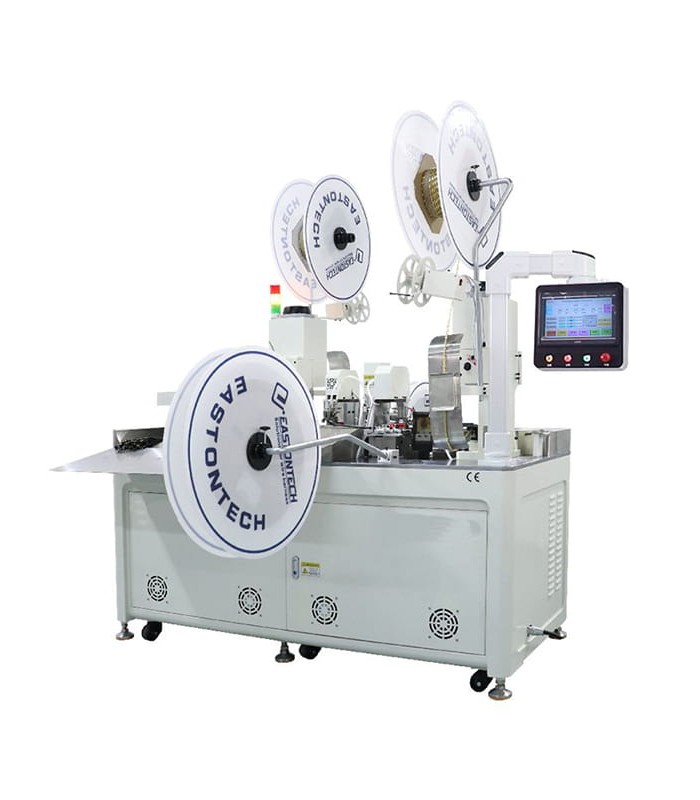

Machine automatique de sertissage de cosses double face et d'insertion automatique de gaines thermorétractables (0,5-10 mm)

La machine automatique RBEW8070-1 pour le sertissage double extrémité et l’insertion de gaine thermorétractable est un système professionnel conçu pour le traitement automatique de câbles de 22 à 14 AWG, avec coupe, dénudage, sertissage des terminaux et insertion de la gaine thermorétractable.
Elle est indiquée pour les applications industrielles, la production de faisceaux, le secteur automotive, l’électronique, l’électroménager et les lignes de production nécessitant précision, automatisation et qualité constante dans la préparation du câble terminé.
La machine intègre en un seul cycle les fonctions de coupe du câble, dénudage, sertissage aux deux extrémités, insertion du tube thermorétractable et rétreint au moyen d’un dispositif de chauffage automatique, réduisant les opérations manuelles et améliorant la répétabilité du processus de production.
La longueur de coupe est programmable de 86 à 9999 mm, avec une précision de coupe de ±0,5 mm, rendant le système adapté aux productions en série et aux câblages avec longueurs contrôlées.
La machine permet le dénudage des deux côtés du câble, avec une longueur de dénudage côté I de 0,5 à 8 mm et côté II de 0,1 à 10 mm, s’adaptant à différentes configurations de terminaux et applications.
La force de sertissage de 2,0 T, soit 20 kN, permet un sertissage stable et contrôlé, tandis que la course de 30 ou 40 mm permet l’utilisation de différentes configurations d’applicateurs.
Le système gère des tubes thermorétractables d’un diamètre de 3,00 à 6,00 mm, qui sont coupés à longueur fixe, insérés sur le câble puis positionnés sur le terminal après le sertissage.
Après le sertissage, la gaine thermorétractable est automatiquement poussée sur le terminal et chauffée en position par le dispositif automatique, obtenant une protection ordonnée et uniforme du point de connexion.
La capacité de production jusqu’à 2000 pièces/heure avec une longueur de câble de 80 - 100 mm rend la machine adaptée aux services de production avec volumes élevés et besoin de continuité opérationnelle.
La machine peut être configurée avec des fonctions optionnelles de marquage laser ou codage, utiles pour imprimer automatiquement des caractères sur la gaine thermorétractable et améliorer l’identification et la traçabilité du câblage.

PRINCIPE DE FONCTIONNEMENT

- Le câble est inséré dans le système d’alimentation de la machine
- L’opérateur règle la longueur de coupe, les longueurs de dénudage, les paramètres de sertissage et la gestion de la gaine thermorétractable
- La machine coupe le câble à la longueur programmée
- Le système effectue le dénudage du côté I et du côté II selon les paramètres réglés
- Le tube thermorétractable est coupé à longueur fixe et inséré sur le câble
- Les terminaux sont sertis sur les deux extrémités du câble
- Après le sertissage, la gaine thermorétractable est automatiquement poussée sur le terminal
- Le dispositif de chauffage automatique rétreint la gaine en position
- Le câble fini sort de la machine déjà coupé, dénudé, serti et protégé avec une gaine thermorétractable

PRINCIPAUX AVANTAGES

- Machine automatique pour sertissage double extrémité et insertion de gaine thermorétractable
- Adaptée aux câbles de 22 à 14 AWG
- Coupe, dénudage, sertissage et insertion de gaine en un seul cycle
- Sertissage automatique sur les deux extrémités du câble
- Insertion automatique du tube thermorétractable
- Chauffage automatique de la gaine en position
- Longueur de coupe de 86 à 9999 mm
- Précision de coupe ±0,5 mm
- Dénudage côté I de 0,5 à 8 mm
- Dénudage côté II de 0,1 à 10 mm
- Capacité jusqu’à 2000 pièces/heure avec câbles de 80 - 100 mm
- Force de sertissage 2,0 T, soit 20 kN
- Course de sertissage 30 ou 40 mm
- Compatible avec tubes thermorétractables de 3,00 à 6,00 mm
- Réduit les opérations manuelles
- Améliore la répétabilité du processus de production
- Idéale pour les productions en série
- Possibilité de marquage laser ou codage en option
- Adaptée aux lignes de production de faisceaux

PRINCIPALES APPLICATIONS

- Coupe automatique de câbles électriques
- Dénudage automatique côté I et côté II
- Sertissage automatique de terminaux sur les deux extrémités
- Insertion automatique de gaine thermorétractable
- Chauffage automatique de la gaine sur le terminal
- Production de faisceaux automotive
- Production de faisceaux industriels
- Câblages pour électronique et électroménager
- Câblages pour tableaux électriques
- Préparation de câbles terminés avec protection thermorétractable
- Production en série de câbles sertis
- Applications nécessitant précision, protection du terminal et traçabilité du câblage
