Infrarot-Heizmaschine für Schrumpfschläuche

Infrarot-Heizmaschine für Schrumpfschläuche

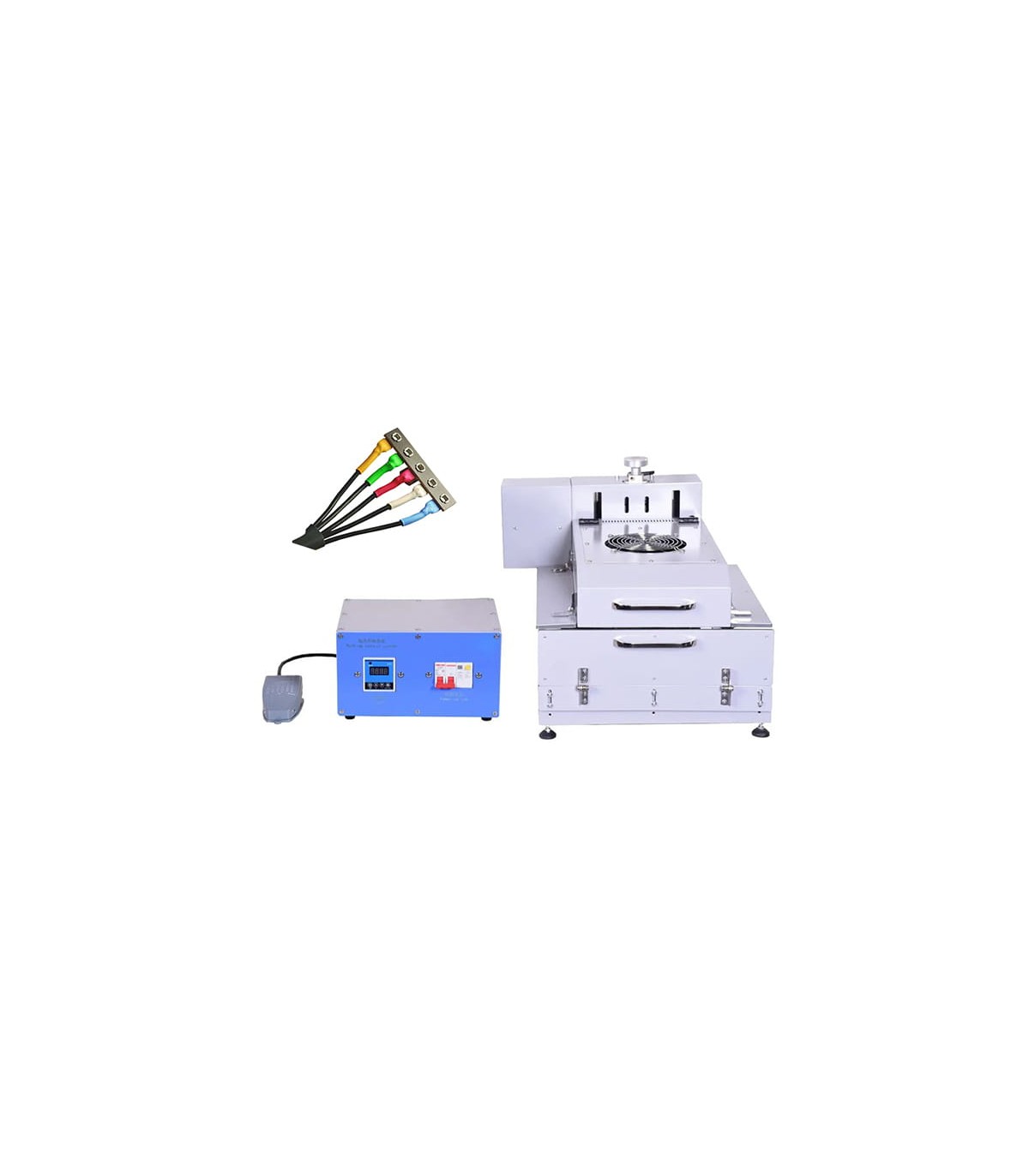

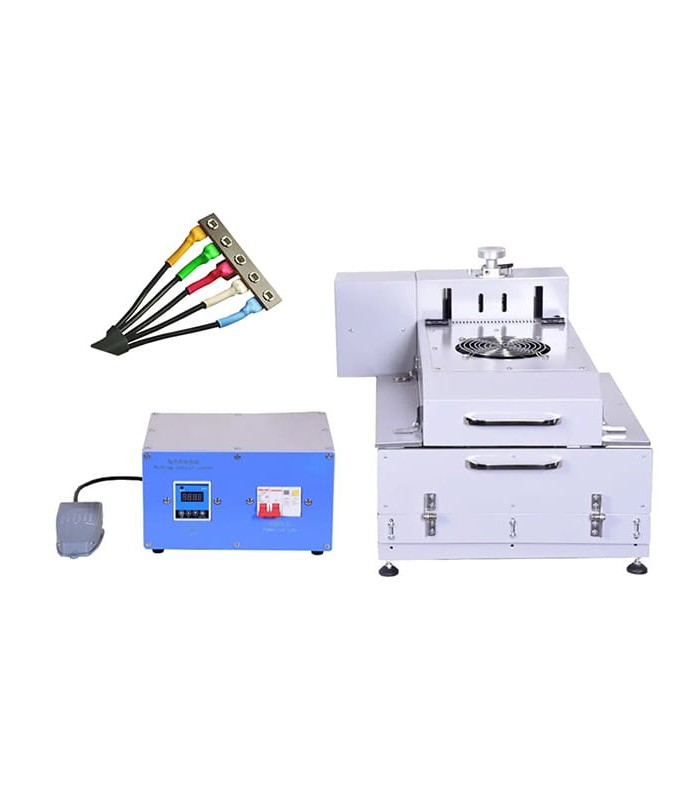

Die RBEW19C ist eine Maschine für das kontrollierte Erwärmen und Schrumpfen von Schrumpfschläuchen auf Kabeln, elektrischen Kabelbäumen und industriellen Komponenten.
Dank des Heizsystems mit Infrarotstrahlung ermöglicht sie eine gleichmäßige und präzise Wärmeschrumpfung und reduziert das Risiko von Verformungen, Verbrennungen oder unregelmäßigem Schrumpfen.
Die Maschine eignet sich besonders für Anwendungen, bei denen Schrumpfschläuche auf großen Kabeln oder komplexen Kabelbäumen erwärmt werden müssen, und gewährleistet eine effektive Wärmeverteilung auf der zu bearbeitenden Fläche.
Der nutzbare Heizbereich ermöglicht die Bearbeitung von Kabeln mit einem Durchmesser bis 100 mm, einer Breite bis 260 mm und einer Länge bis 180 mm, wodurch die Maschine für verschiedene industrielle Anwendungen geeignet ist.
Die Arbeitstemperatur ist bis 260 °C einstellbar und ermöglicht die Anpassung des Prozesses an verschiedene Arten von Schrumpfschläuchen und Isoliermaterialien.

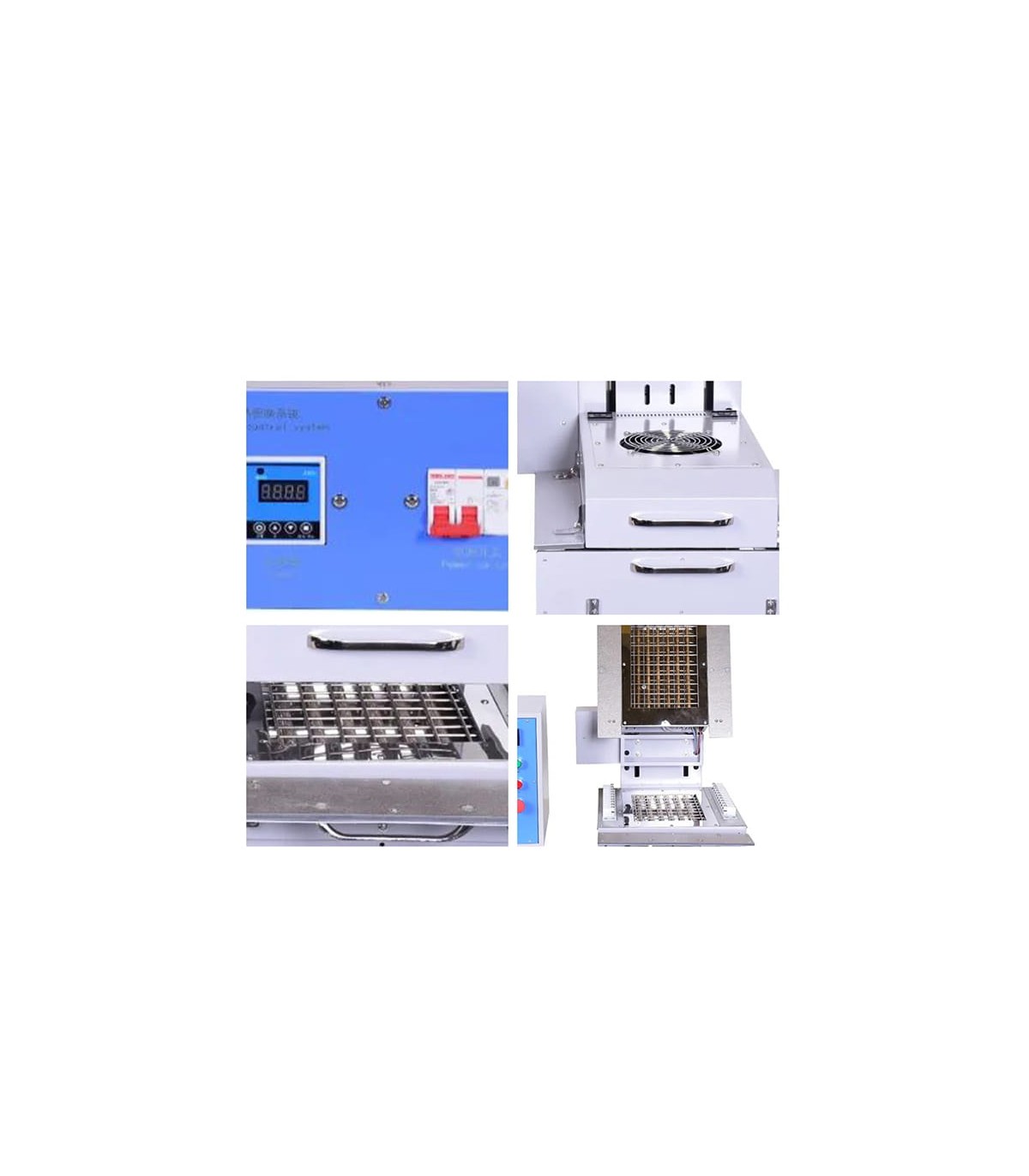

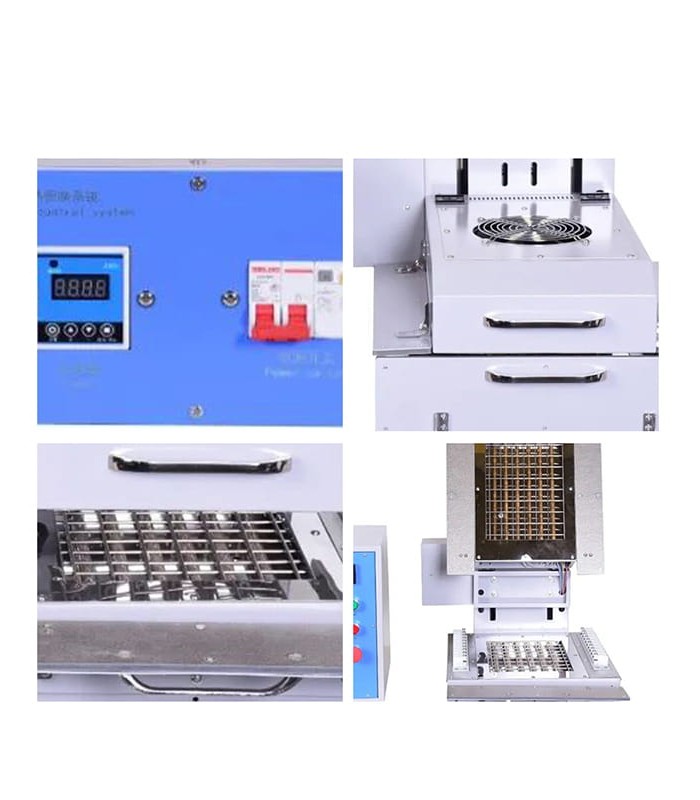

Das System ist mit 12 Heizrohren zu je 300 W ausgestattet, die eine hohe Leistung und gute thermische Stabilität während des Arbeitszyklus gewährleisten.
Die kompakte und robuste Struktur macht die Maschine geeignet für Produktionsabteilungen, Montagelinien, Kabelkonfektionswerkstätten und professionelle Anwendungen, bei denen Präzision, Wiederholbarkeit und Zuverlässigkeit erforderlich sind.

FUNKTIONSWEISE

- Das Kabel mit dem Schrumpfschlauch wird im Heizbereich positioniert
- Die Maschine erzeugt Wärme durch Infrarotstrahlung
- Die Wärme wird auf der Oberfläche des Schlauchs verteilt
- Der Schlauch schrumpft gleichmäßig um das Kabel oder die Komponente
- Der Prozess ermöglicht eine saubere, stabile und professionelle Ausführung
- Der Kabelbaum ist bereit für die nächsten Montage- oder Qualitätskontrollschritte

HAUPTVORTEILE

- Infrarotheizung für gleichmäßige Wärmeschrumpfung
- Ideal für Schrumpfschläuche auf Kabeln und Kabelbäumen
- Geeignet für Kabel mit Durchmesser bis 100 mm
- Großer Arbeitsbereich für Kabelbäume und Komponenten unterschiedlicher Größe
- Einstellbare Temperatur bis 260 °C
- Hohe Heizleistung dank 12 Rohren zu je 300 W
- Reduzierung von Schrumpffehlern
- Verbesserte ästhetische und funktionale Qualität des fertigen Kabelbaums
- Stabiler und wiederholbarer Prozess
- Robuste Struktur für professionellen und industriellen Einsatz
- Geeignet für Serienverarbeitung

HAUPTANWENDUNGEN

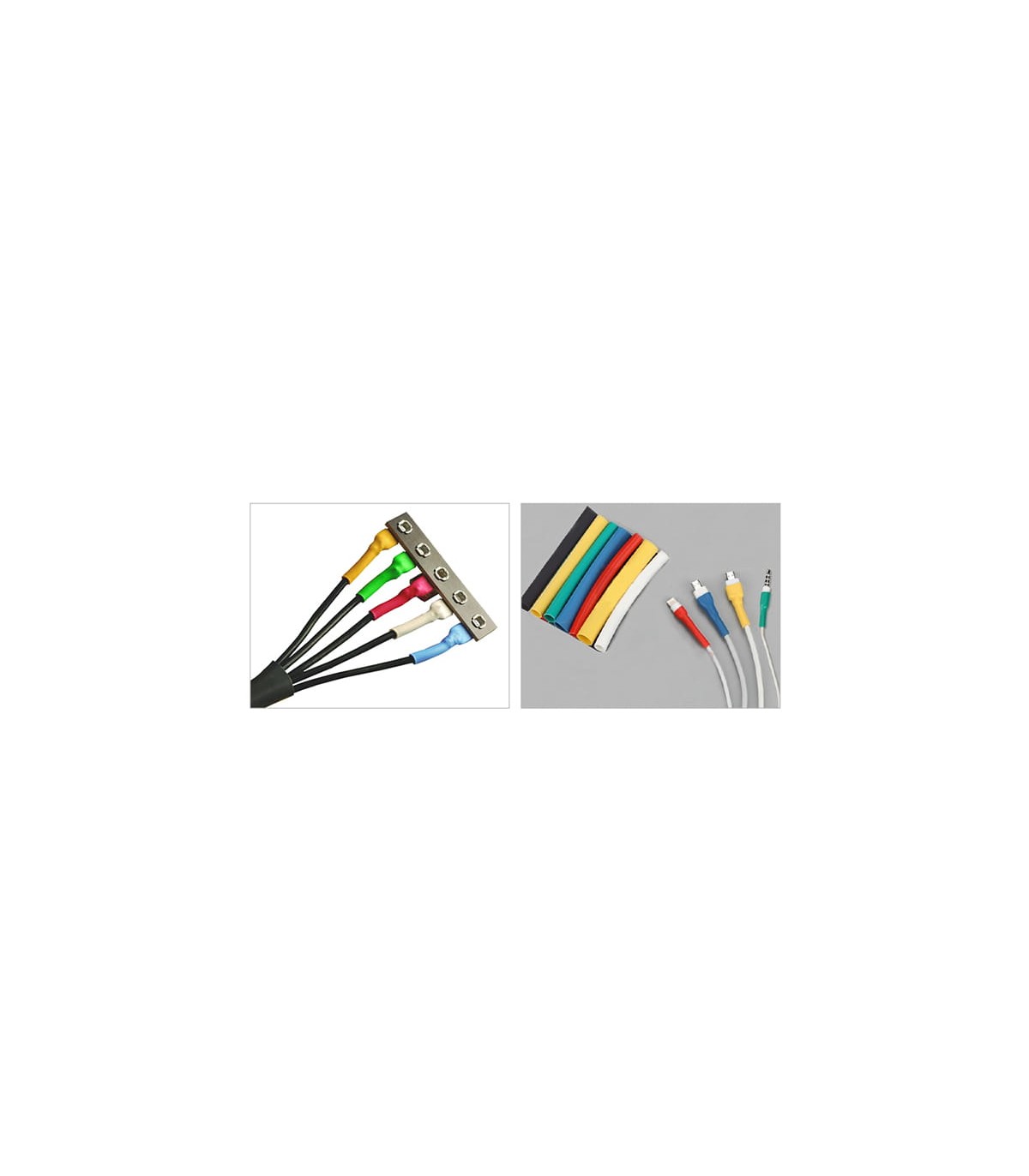

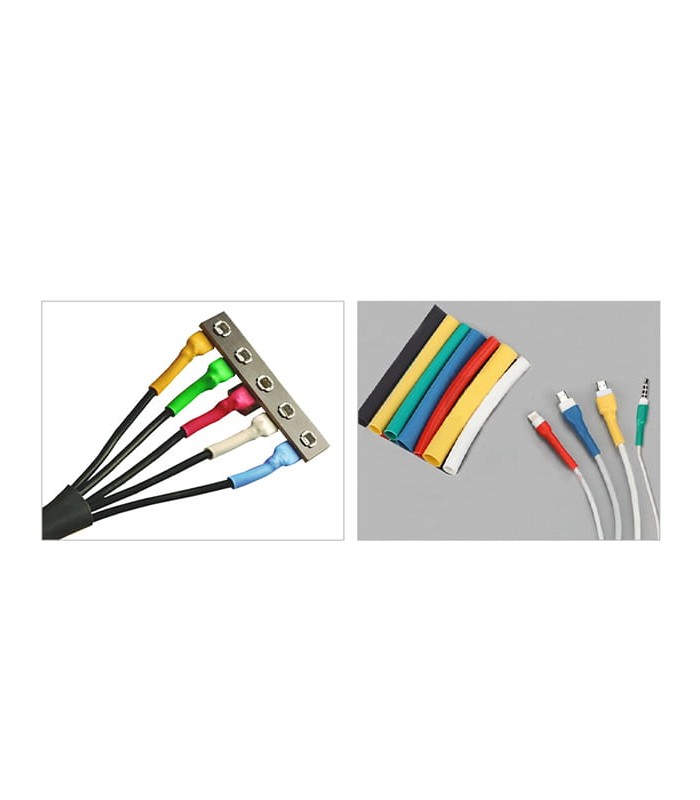

- Wärmeschrumpfung von Schläuchen auf elektrischen Kabeln
- Verarbeitung industrieller Kabelbäume
- Wiring-Harness-Montage
- Automotive-Bereich
- Herstellung von Schalttafeln
- Schutz und Isolierung elektrischer Verbindungen
- Kabelbäume mit großem Schlauchdurchmesser
- Elektronische und industrielle Anwendungen
- Montage- und Produktionsabteilungen
- Professionelle elektrische Wartung

TECHNISCHE EIGENSCHAFTEN

Modell: RBEW19C

Maschinentyp: Heizmaschine für Schrumpfschläuche

Heizart: Infrarotstrahlung

Maximal beheizbarer Kabeldurchmesser: < 100 mm

Maximal beheizbare Kabelbreite: < 260 mm

Maximal beheizbare Kabellänge: < 180 mm

Maximale Heiztemperatur: < 260 °C

Leistung der Heizrohre: 300 W x 12

Maschinenleistung: < 4000 W

Gesamtabmessungen der Maschine: 470 x 547 x 387 mm; 270 x 252 x 151 mm

Gesamtgewicht der Maschine: 50 kg

Anwendung: Erwärmen und Schrumpfen von Schrumpfschläuchen auf Kabeln und Kabelbäumen

Betrieb: kontrollierte Infrarotheizung

Einsatz: professionell und industriell
