Machine de chauffage infrarouge pour gaines thermorétractables

Machine de chauffage infrarouge pour gaines thermorétractables

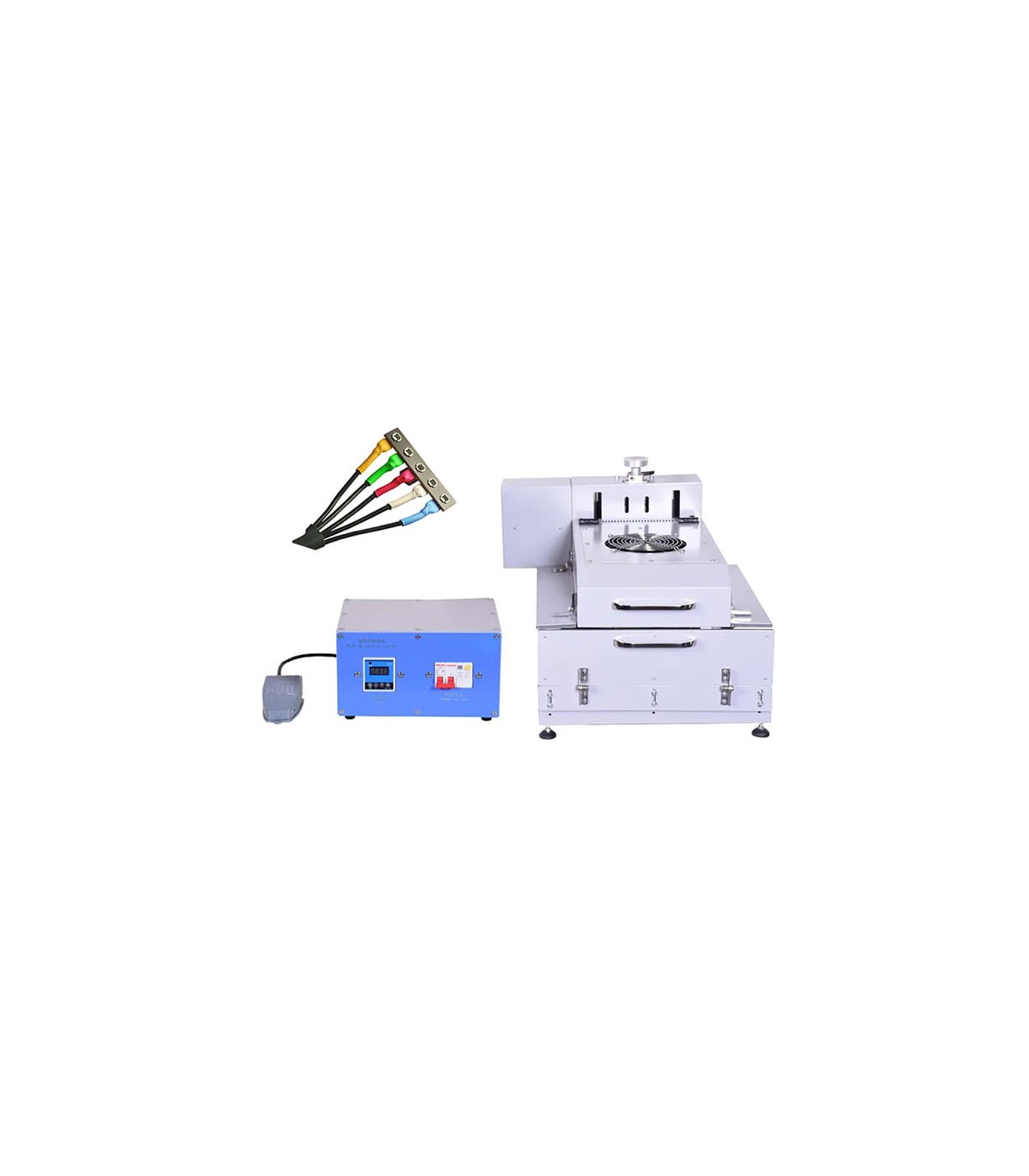

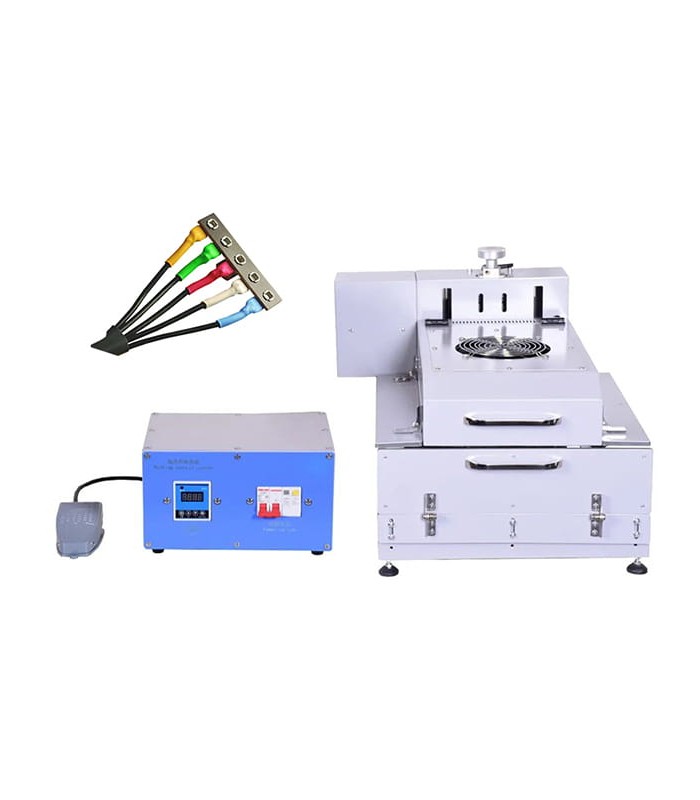

La RBEW19C est une machine conçue pour le chauffage contrôlé et la rétraction de gaines thermorétractables appliquées sur des câbles, faisceaux électriques et composants industriels.
Grâce au système de chauffage par rayonnement infrarouge, elle permet d’obtenir une thermorétraction uniforme et précise, réduisant le risque de déformations, brûlures ou rétreints irréguliers.
La machine est particulièrement indiquée pour les applications où il est nécessaire de chauffer des gaines thermorétractables sur des câbles de grandes dimensions ou sur des faisceaux complexes, garantissant une distribution efficace de la chaleur sur la zone à traiter.
La zone utile de chauffage permet de travailler sur des câbles d’un diamètre jusqu’à 100 mm, d’une largeur jusqu’à 260 mm et d’une longueur jusqu’à 180 mm, rendant la machine adaptée à différentes applications industrielles.
La température de travail réglable jusqu’à 260 °C permet d’adapter le processus à différents types de gaines thermorétractables et matériaux isolants.

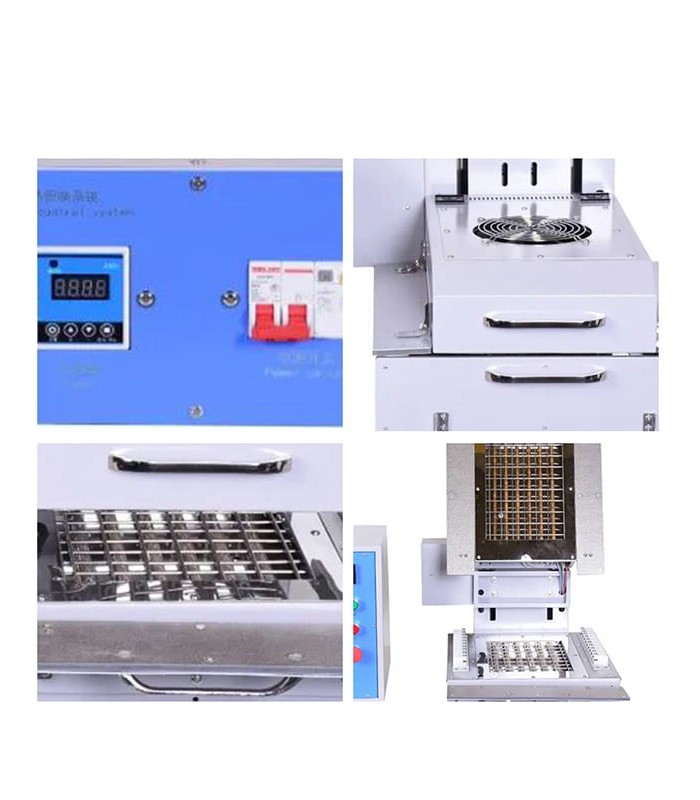

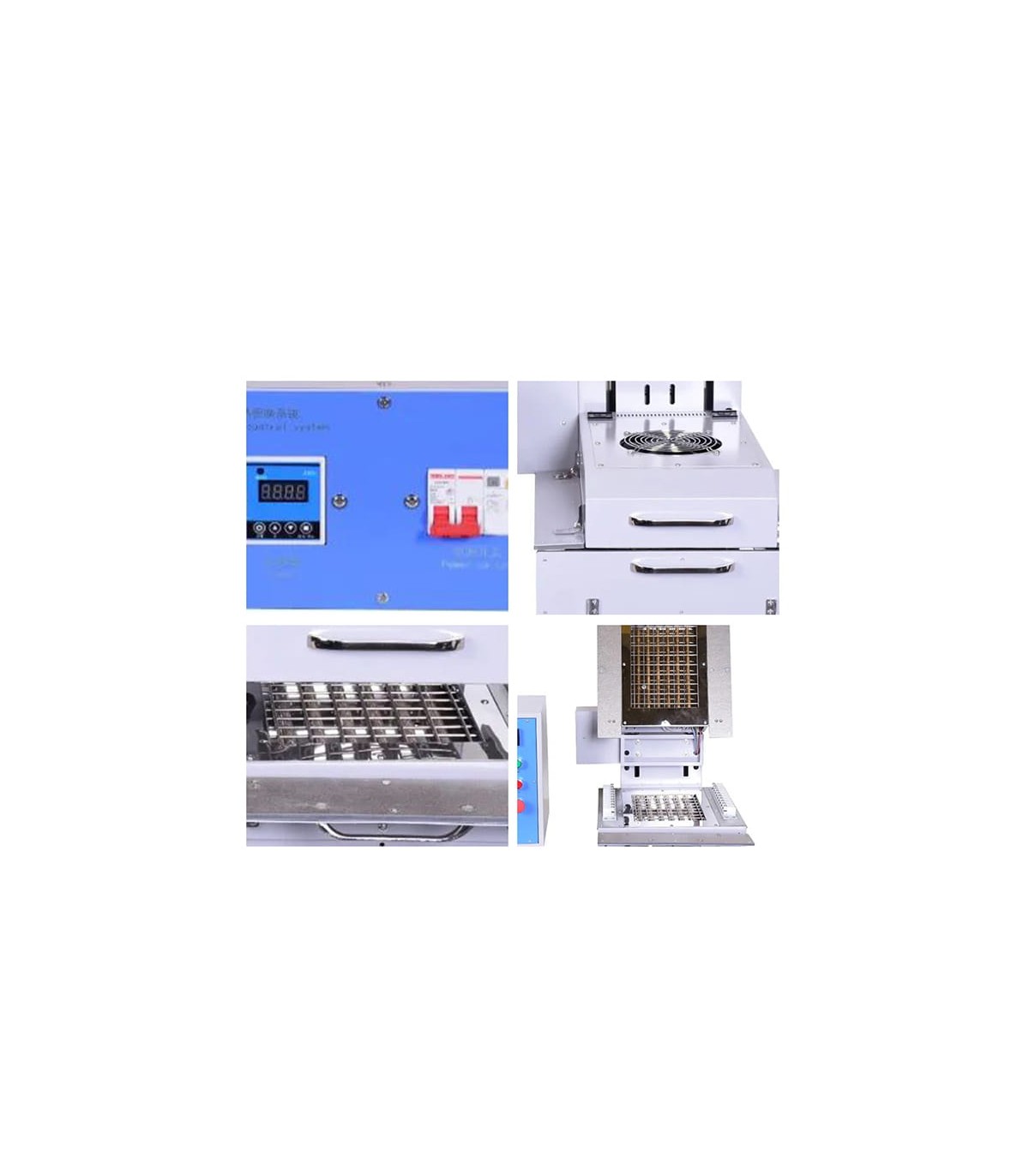

Le système est équipé de 12 tubes chauffants de 300 W, assurant une puissance élevée et une bonne stabilité thermique pendant le cycle de travail.
La structure compacte et robuste rend la machine adaptée à une utilisation dans les ateliers de production, lignes d’assemblage, ateliers de câblage et applications professionnelles où précision, répétabilité et fiabilité sont requises.

PRINCIPE DE FONCTIONNEMENT

- Le câble avec la gaine thermorétractable est positionné dans la zone de chauffage
- La machine génère de la chaleur par rayonnement infrarouge
- La chaleur est distribuée sur la surface de la gaine
- La gaine se rétracte uniformément autour du câble ou du composant
- Le processus permet d’obtenir une finition propre, stable et professionnelle
- Le faisceau est prêt pour les étapes suivantes d’assemblage ou de contrôle qualité

PRINCIPAUX AVANTAGES

- Chauffage infrarouge pour une thermorétraction uniforme
- Idéale pour gaines thermorétractables sur câbles et faisceaux
- Adaptée aux câbles avec diamètre jusqu’à 100 mm
- Large zone de travail pour faisceaux et composants de différentes dimensions
- Température réglable jusqu’à 260 °C
- Puissance de chauffage élevée grâce aux 12 tubes de 300 W
- Réduction des défauts de rétreint
- Meilleure qualité esthétique et fonctionnelle du faisceau fini
- Processus stable et répétable
- Structure robuste pour utilisation professionnelle et industrielle
- Adaptée aux productions en série

PRINCIPALES APPLICATIONS

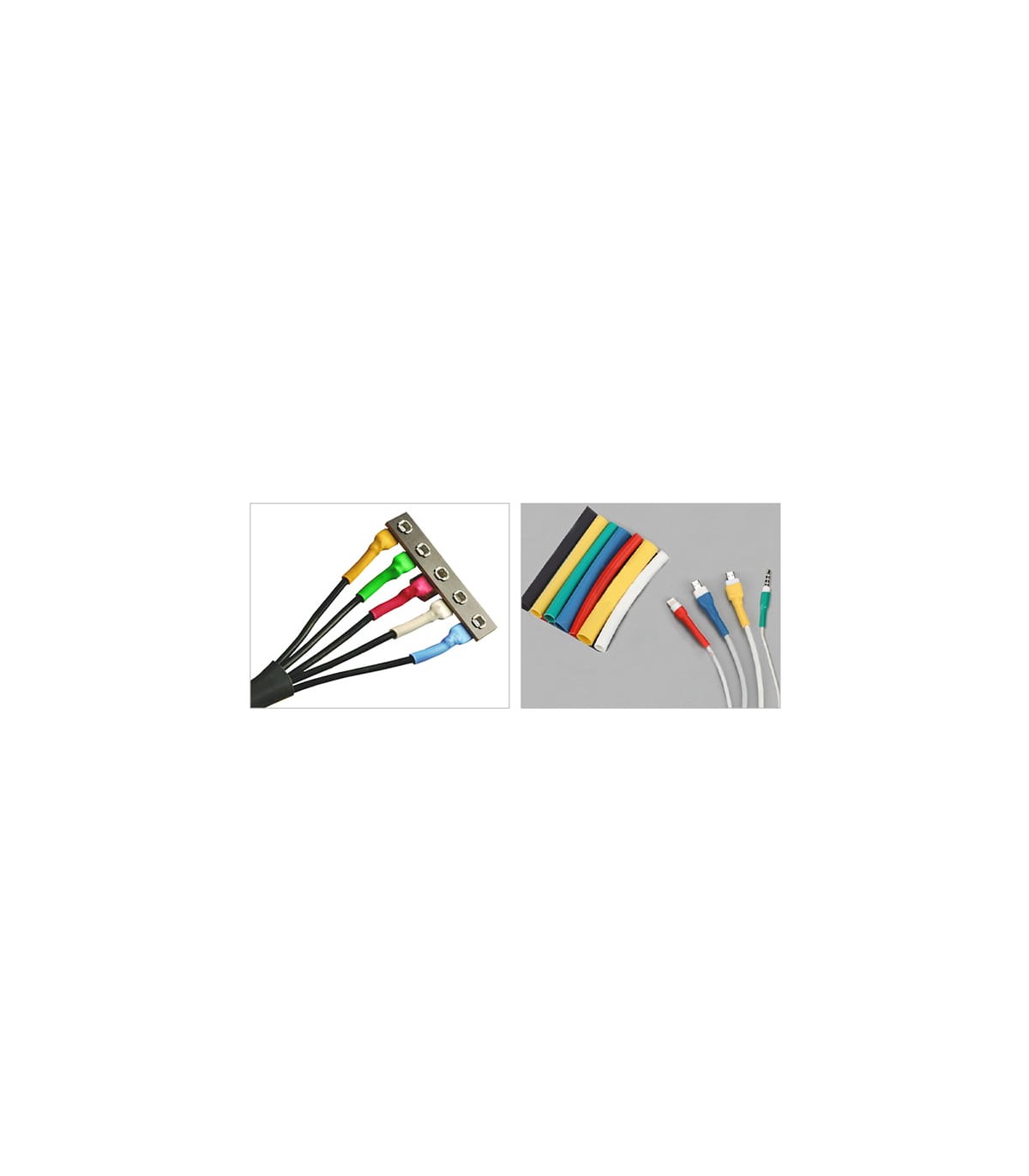

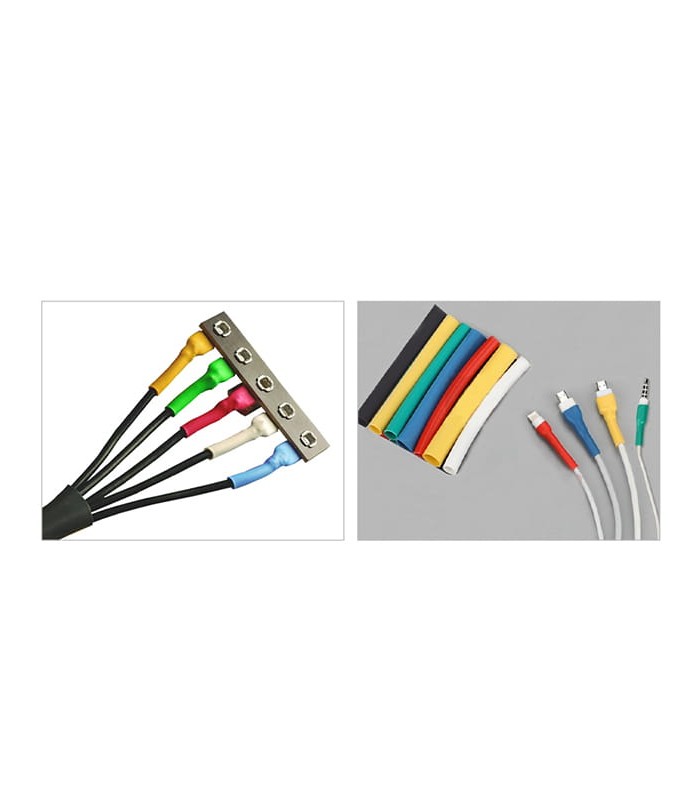

- Thermorétraction de gaines sur câbles électriques
- Traitement de faisceaux industriels
- Assemblage wiring harness
- Secteur automotive
- Production de tableaux électriques
- Protection et isolation de connexions électriques
- Faisceaux avec gaines de grand diamètre
- Applications électroniques et industrielles
- Ateliers d’assemblage et de production
- Maintenance électrique professionnelle

CARACTÉRISTIQUES TECHNIQUES

Modèle : RBEW19C

Type de machine : machine de chauffage pour gaines thermorétractables

Type de chauffage : rayonnement infrarouge

Diamètre maximal du câble chauffable : < 100 mm

Largeur maximale du câble chauffable : < 260 mm

Longueur maximale du câble chauffable : < 180 mm

Température maximale de chauffage : < 260 °C

Puissance du tube chauffant : 300 W x 12

Puissance machine : < 4000 W

Dimensions générales machine : 470 x 547 x 387 mm; 270 x 252 x 151 mm

Poids total machine : 50 kg

Application : chauffage et rétraction de gaines thermorétractables sur câbles et faisceaux

Fonctionnement : chauffage infrarouge contrôlé

Utilisation : professionnelle et industrielle
