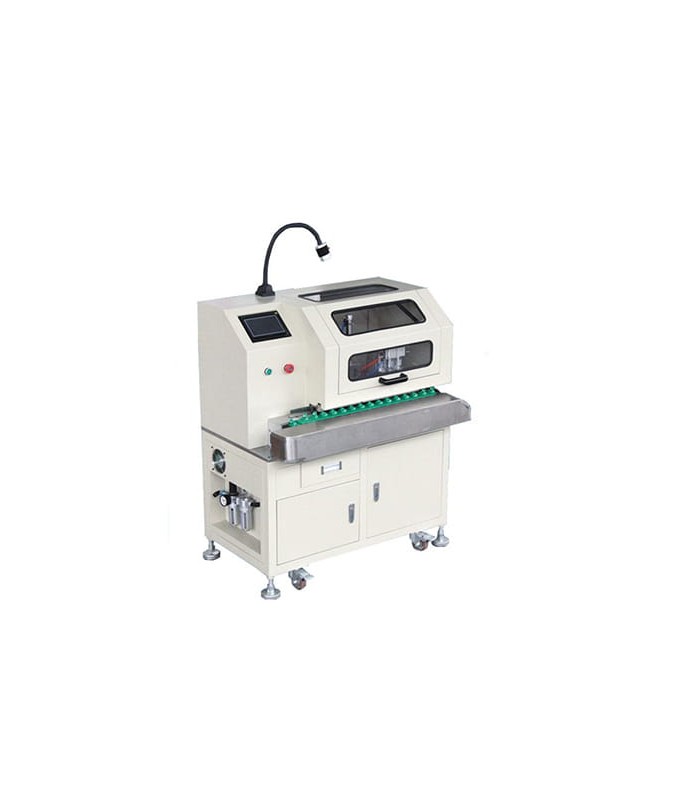

Automatische Maschine zum Bürsten der Abschirmung und Verdrillen des Kabels (2 - 10 mm)

Die RBEW704-1 ist eine automatische Maschine, die für die schnelle und standardisierte Vorbereitung von Kabelabschirmungen ausgelegt ist, insbesondere für Prozesse wie Stripping + Brush Shield + Twist Weave (Abisolieren, Bürsten und Verdrillen des Kabels).

Breites Einsatzspektrum: konzipiert für abgeschirmte Kabel mit kleinem/mittlerem Durchmesser, typisch für USB, DC/1185, Automotive-Steckverbinder, Mikrofone und ähnliche Anwendungen.

Die Produktivität der RBEW704-1 ist sehr hoch und erreicht 2.400–2.600 Stück/Stunde (abhängig von Abisolierlänge und Kabel) und ermöglicht damit eine hohe Leistung bei großen Losgrößen.

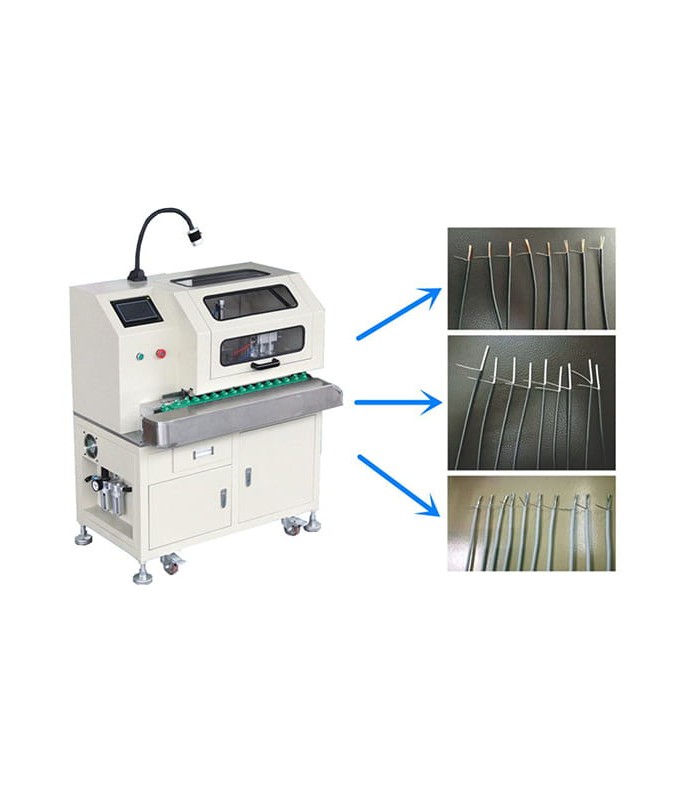

Ablauf

1) Kabelpositionierung und Einstellung
Der Bediener wählt das Programm entsprechend dem Außendurchmesser (OD) des Kabels (2–10 mm), stellt die Arbeitslänge ein (Abisolieren 10–40 mm) und fixiert das Kabel im Arbeitsbereich.
2) Abisolieren
Die Maschine entfernt die Isolierung gemäß der eingestellten Länge (10–40 mm) und erzielt eine gleichmäßige Freilegung der Abschirmung.
3) Abschirmbürsten
Ein Bürstkopf öffnet das Geflecht kontrolliert, trennt die Litzen der Abschirmung, ohne sie zu beschädigen, und bereitet so eine saubere Präsentation für das Verdrillen vor.
4) Verdrilltes Geflecht (Twist Weave)
Die Abschirmung wird zusammengeführt und mit gleichmäßigem Schritt verdrillt.

Vorteile für Ihre Linie

1) Einheitliches Ergebnis: abgeschirmtes Kabelende stets identisch, bereit für reproduzierbare Endbearbeitungen (weniger Nacharbeiten).
2) Zeitersparnis: ein einziger Durchgang übernimmt Abisolieren + Bürsten + Verdrillen und vermeidet manuelle Schritte.
3) Weniger Ausschuss: das kontrollierte Bürsten begrenzt lose Geflechtlitzen.

Technische Merkmale

Modell: RBEW704-1
Kabeldurchmesser (OD): 2–10 mm
Abisolierlänge: 10–40 mm
Prozessleistung: 2.400–2.600 Stk./Std. (RBEW704-1)
Spannung: AC 220 V 50 Hz
Leistung: 1 kW
Gewicht: 180 kg
Abmessungen: 1030 × 680 × 1250 mm
Zertifizierungen: ISO, CE
