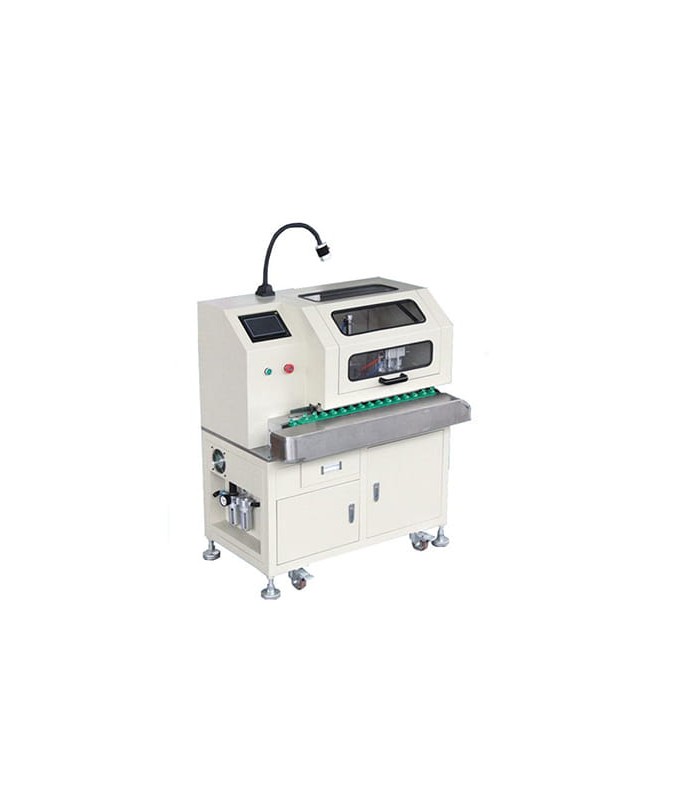

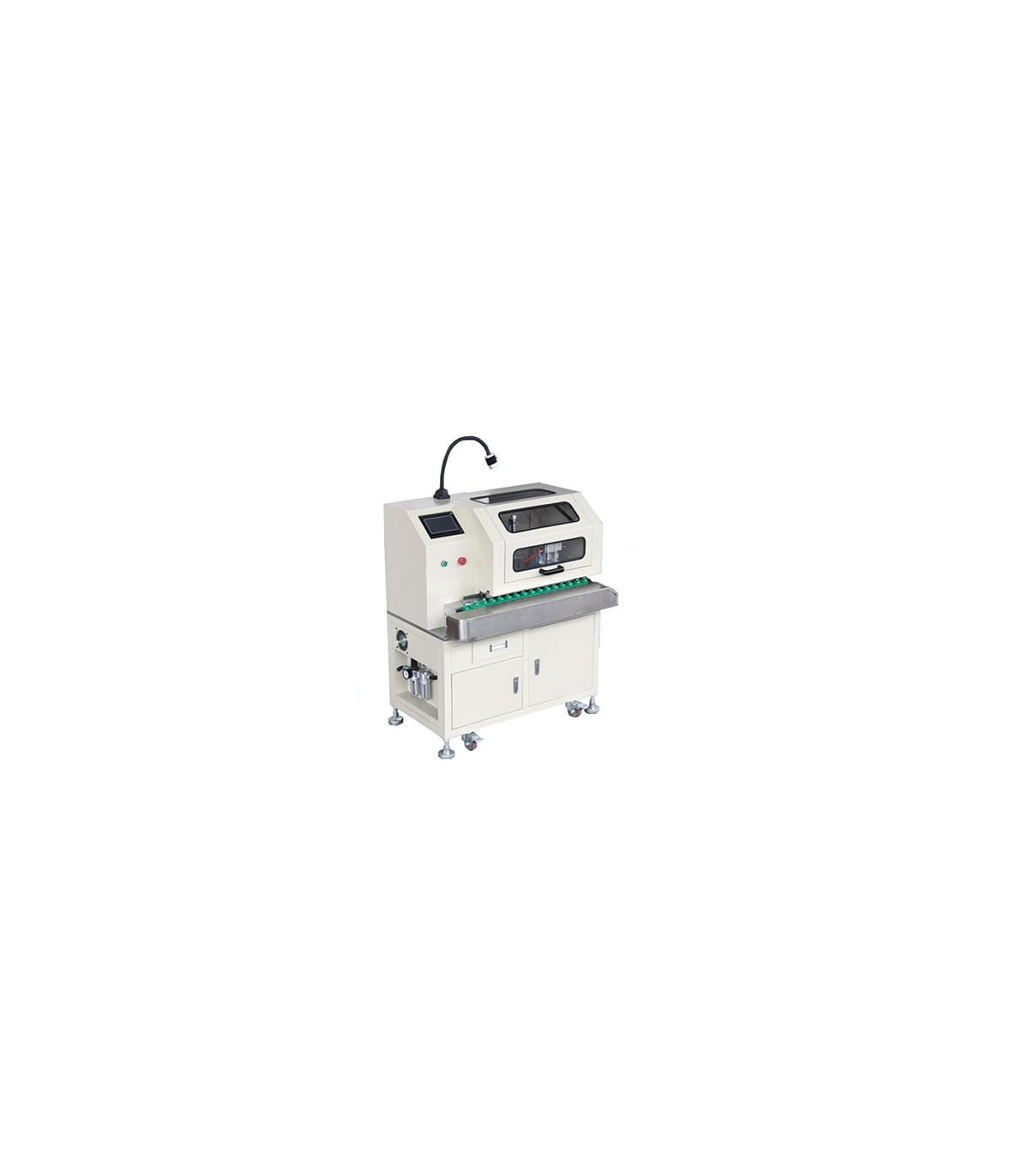

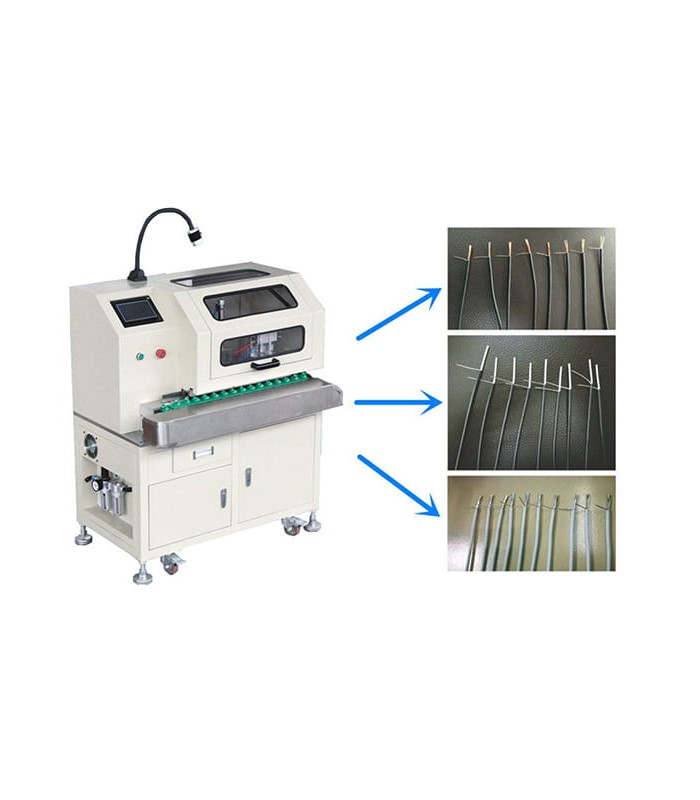

Machine automatique pour le brossage du blindage et la torsion du câble (2 - 10 mm)

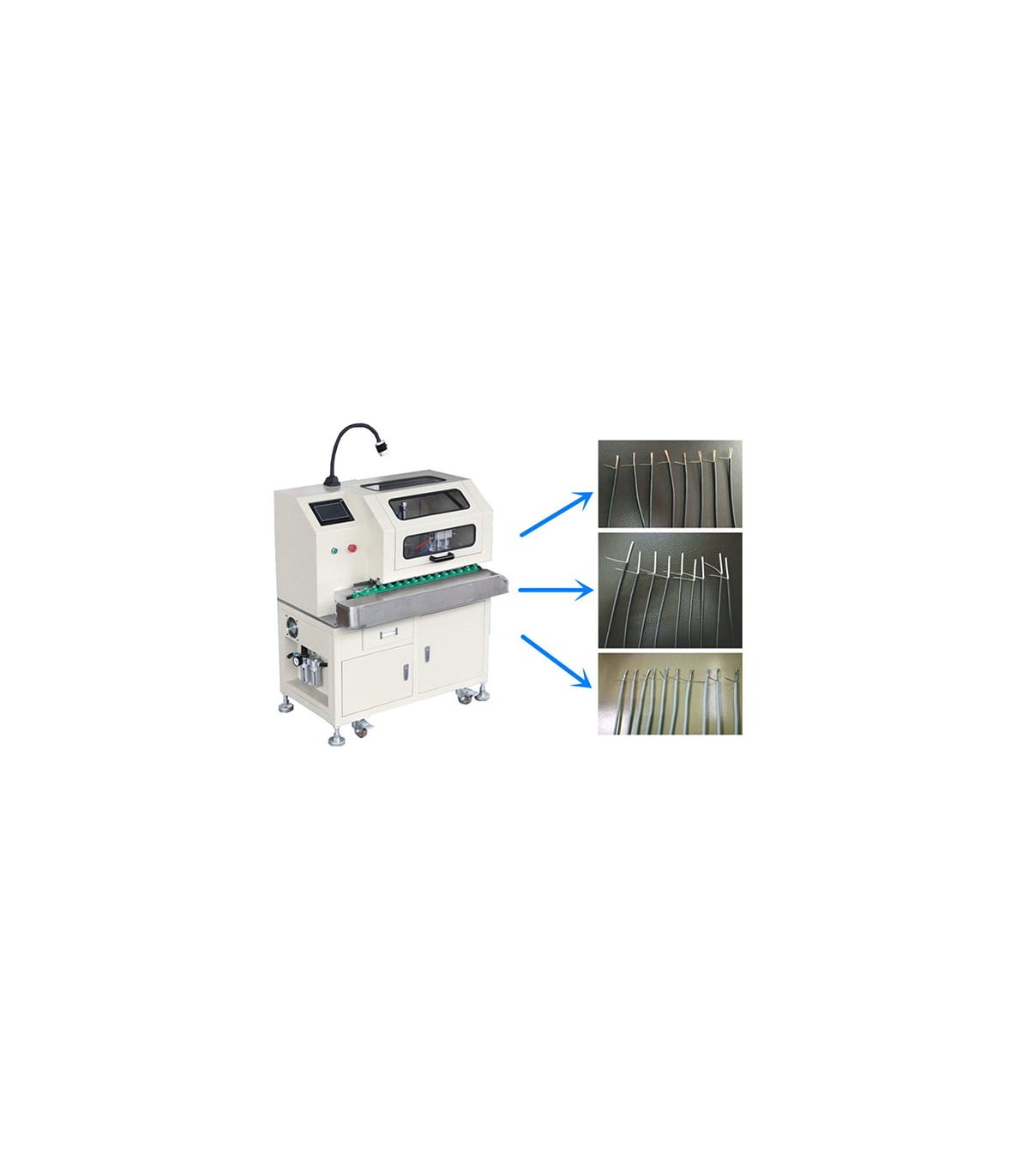

La RBEW704-1 est une machine automatique conçue pour la préparation rapide et standardisée des blindages de câbles, en particulier pour les opérations de type stripping + brush shield + twist weave (dénudage, brossage et torsion du câble).

Large champ d’application : pensée pour des câbles blindés de petit/moyen diamètre, typiques des USB, DC/1185, connecteurs automobiles, microphones et applications similaires.

La productivité de la RBEW704-1 est très élevée, atteignant 2 400–2 600 pièces/heure (selon la longueur de dénudage et le câble), ce qui assure une forte performance sur les grandes séries.

Flux opératoire

1) Positionnement du câble et réglage
L’opérateur sélectionne le programme selon le diamètre extérieur (OD) du câble (2–10 mm), prépare la longueur de travail (dénudage 10–40 mm) et maintient le câble dans la zone de travail.
2) Dénudage
La machine retire l’isolant selon la longueur définie (10–40 mm), obtenant une exposition uniforme du blindage.
3) Brossage du blindage
Une tête de brossage ouvre la tresse de manière contrôlée, en séparant les brins du blindage sans les endommager, afin de préparer une présentation propre pour la torsion.
4) Torsion (twist weave)
Le blindage est rassemblé et torsadé avec un pas régulier.

Avantages pour votre ligne

1) Résultat uniforme : extrémité blindée toujours identique, prête pour des terminaisons répétables (moins de retouches).
2) Réduction des temps : un seul passage effectue dénudage + brossage + torsion, en évitant les étapes manuelles.
3) Moins de rebuts : le brossage contrôlé limite les brins de tresse “volants”.

Caractéristiques techniques

Modèle : RBEW704-1
Diamètre du câble (OD) : 2–10 mm
Longueur de dénudage : 10–40 mm
Productivité de traitement : 2 400–2 600 pcs/heure (RBEW704-1)
Tension : AC 220 V 50 Hz
Puissance : 1 kW
Poids : 180 kg
Dimensions : 1030 × 680 × 1250 mm
Certifications : ISO, CE
