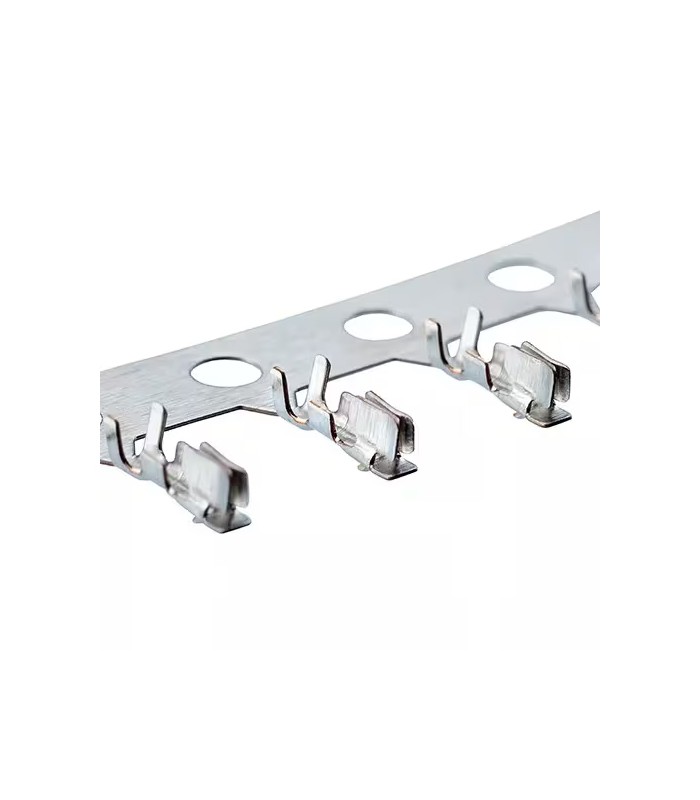

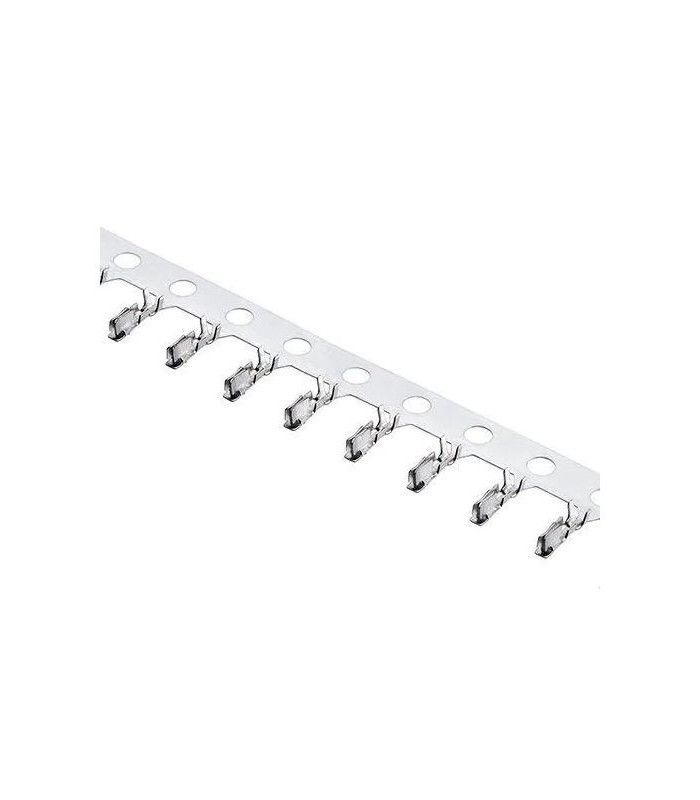

Buchsenanschluss der Serie M40, 28–32 AWG

Der Harwin M40-1000046 Kontakt ist Teil der M40 Serie und wurde entwickelt, um zuverlässige und kompakte Verbindungen zwischen Kabeln und Leiterplatten (PCB) zu ermöglichen. Er eignet sich besonders für Anwendungen, bei denen der Platz begrenzt ist, aber ein stabiler und dauerhafter Kontakt erforderlich ist.

Funktion und Vorteile

Der Kontakt ist so konstruiert, dass er auch in anspruchsvollen Situationen eine stabile Verbindung gewährleistet, dank eines Designs, das den mechanischen vom elektrischen Teil trennt.
Die Zinnbeschichtung verbessert die Leitfähigkeit und die Korrosionsbeständigkeit, während der Körper aus Phosphorbronze für Robustheit und mechanische Belastbarkeit sorgt.

Hauptvorteile:

• Präzise Verbindung auf engem Raum: mit einem Rastermaß von 1,00 mm für hochdichte Konfigurationen geeignet.


• Zuverlässigkeit über die Zeit: widersteht mechanischen Belastungen und minimalen Biegungen dank Materialqualität und Verarbeitung.


• Gute Umweltbeständigkeit: der Temperaturbereich und die Zinnbeschichtung ermöglichen den Einsatz unter vielen Betriebsbedingungen.

Typische Anwendungen

Der Kontakt eignet sich ideal für Anwendungen, bei denen Platz, Zuverlässigkeit und Kompaktheit entscheidend sind, z. B.:

• Unterhaltungselektronik mit PCB-Verbindungen.


• Diagnose- oder Medizingeräte mit begrenztem Platz.


• Niedrigstrom-Interconnections-Module.


• Leichte Industrieanwendungen, die kompakte und stabile Kontakte erfordern.

Technische Daten

• Rastermaß: 1,00 mm


• Leiterquerschnitt: 28 - 32 AWG


• Grundmaterial: Phosphorbronze


• Nennstrom: 1 A


• Betriebstemperatur: -25 °C bis +85 °C


• Gewicht: 0,70 g
