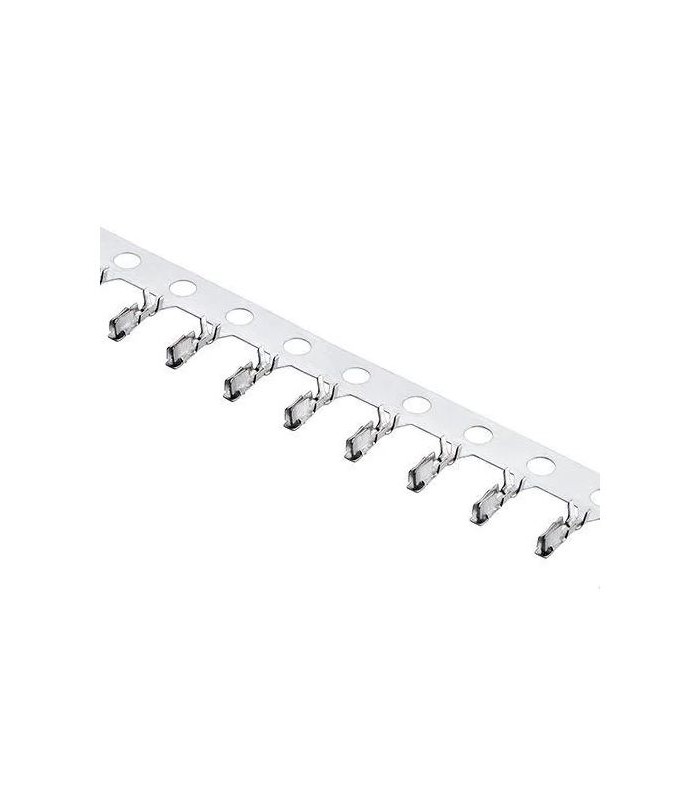

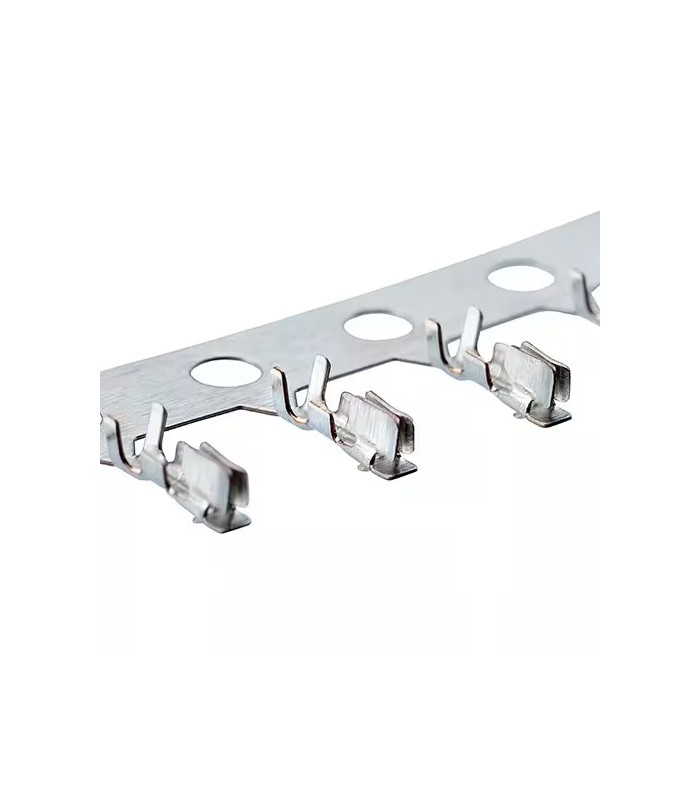

Terminal hembra serie M40 de 28 a 32 AWG

El contacto Harwin M40-1000046 forma parte de la serie M40 y está diseñado para ofrecer conexiones fiables y compactas entre cables y placas PCB, especialmente indicado para aplicaciones donde el espacio es reducido pero se requiere un contacto estable y duradero.

Funcionamiento y ventajas

El contacto está construido para garantizar una conexión estable incluso en situaciones exigentes, gracias a un diseño que separa la parte mecánica de la parte eléctrica.
El recubrimiento de estaño favorece la conductividad y la resistencia a la corrosión, mientras que el cuerpo de bronce fosforoso proporciona robustez y resiliencia mecánica.

Ventajas principales:

• Conexión precisa en espacios reducidos: con un paso de 1,00 mm, puede utilizarse en configuraciones de alta densidad.


• Fiabilidad a largo plazo: resistencia a esfuerzos mecánicos y flexiones mínimas gracias a la calidad de los materiales y la construcción.


• Buena resistencia ambiental: el rango de temperatura y el acabado en estaño permiten su uso en muchas condiciones de trabajo.

Aplicaciones típicas

El contacto es ideal en contextos donde los requisitos de espacio, fiabilidad y compacidad son estrictos, como por ejemplo:

• Electrónica de consumo con conexiones en PCB.


• Instrumentos de diagnóstico o médicos con espacio limitado.


• Módulos de interconexión de baja corriente.


• Aplicaciones industriales ligeras que requieren contactos compactos y estables.

Características técnicas

• Paso: 1,00 mm


• Sección del cable: 28 - 32 AWG


• Material base: bronce fosforoso


• Intensidad nominal: 1 A


• Temperatura de funcionamiento: de -25 °C a +85 °C


• Peso: 0,70 g
