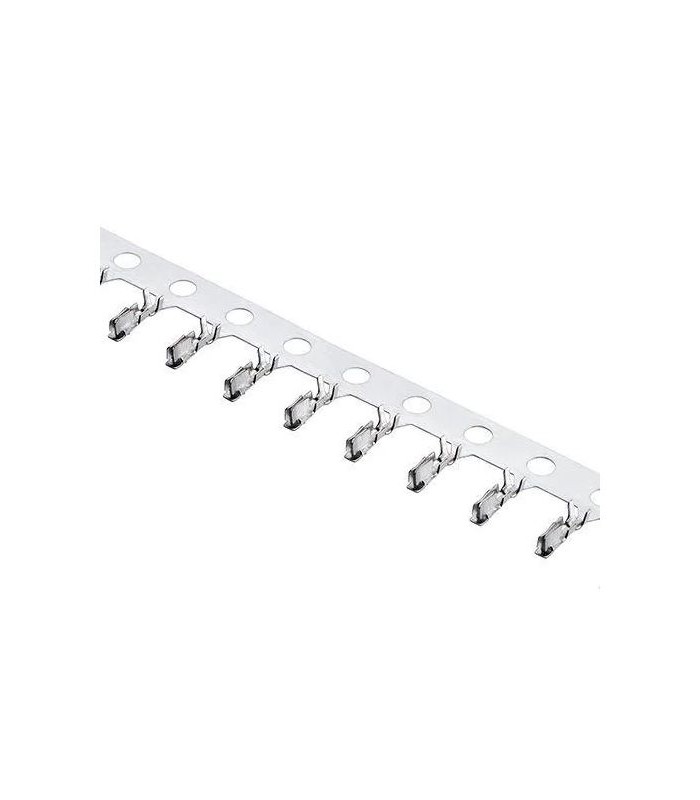

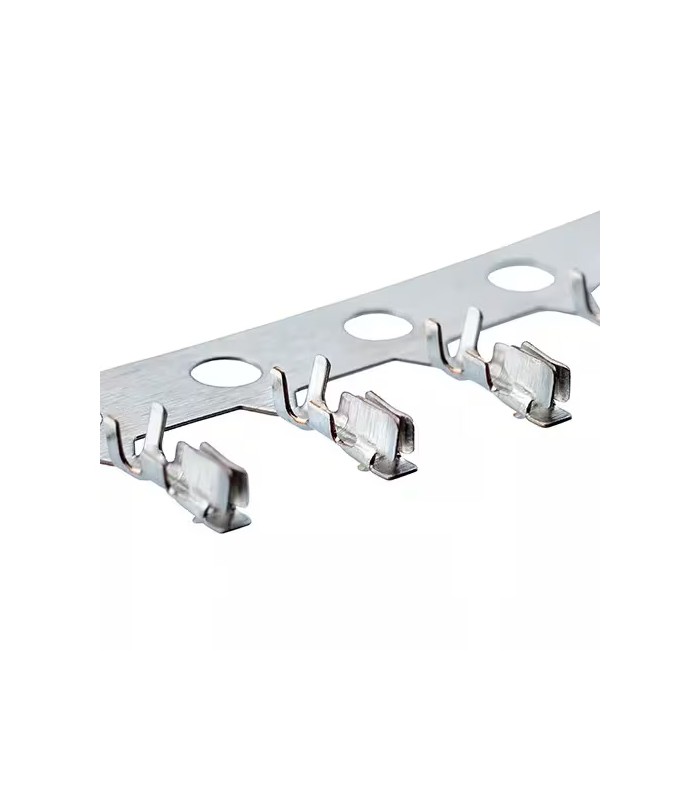

Borne femelle série M40 28-32 AWG

Le contact Harwin M40-1000046 fait partie de la série M40 et est conçu pour offrir des connexions fiables et compactes entre les câbles et les PCB, particulièrement adapté aux applications où l’espace est limité mais où un contact stable et durable est requis.

Fonctionnement et avantages

Le contact est construit pour garantir une connexion stable même dans des situations exigeantes, grâce à un design qui sépare la partie mécanique de la partie électrique.
Le placage en étain améliore la conductivité et la résistance à la corrosion, tandis que le corps en bronze phosphoreux assure robustesse et résilience mécanique.

Principaux avantages :

• Connexion précise dans les espaces réduits : avec un pas de 1,00 mm, il peut être utilisé dans des configurations à haute densité.


• Fiabilité dans le temps : résistance aux contraintes mécaniques et flexions minimales grâce à la qualité du matériau et à la construction.


• Bonne résistance environnementale : la plage de température et la finition étamée permettent son utilisation dans de nombreuses conditions de fonctionnement.

Applications typiques

Le contact est idéal dans les contextes où les exigences d’espace, de fiabilité et de compacité sont strictes, par exemple :

• Électronique grand public avec connexions sur PCB.


• Instruments de diagnostic ou médicaux avec espace limité.


• Modules d’interconnexion à faible courant.


• Applications industrielles légères nécessitant des contacts compacts et stables.

Caractéristiques techniques

• Pas : 1,00 mm


• Section du câble : 28 - 32 AWG


• Matériau de base : bronze phosphoreux


• Intensité nominale : 1 A


• Température de fonctionnement : de -25 °C à +85 °C


• Poids : 0,70 g
