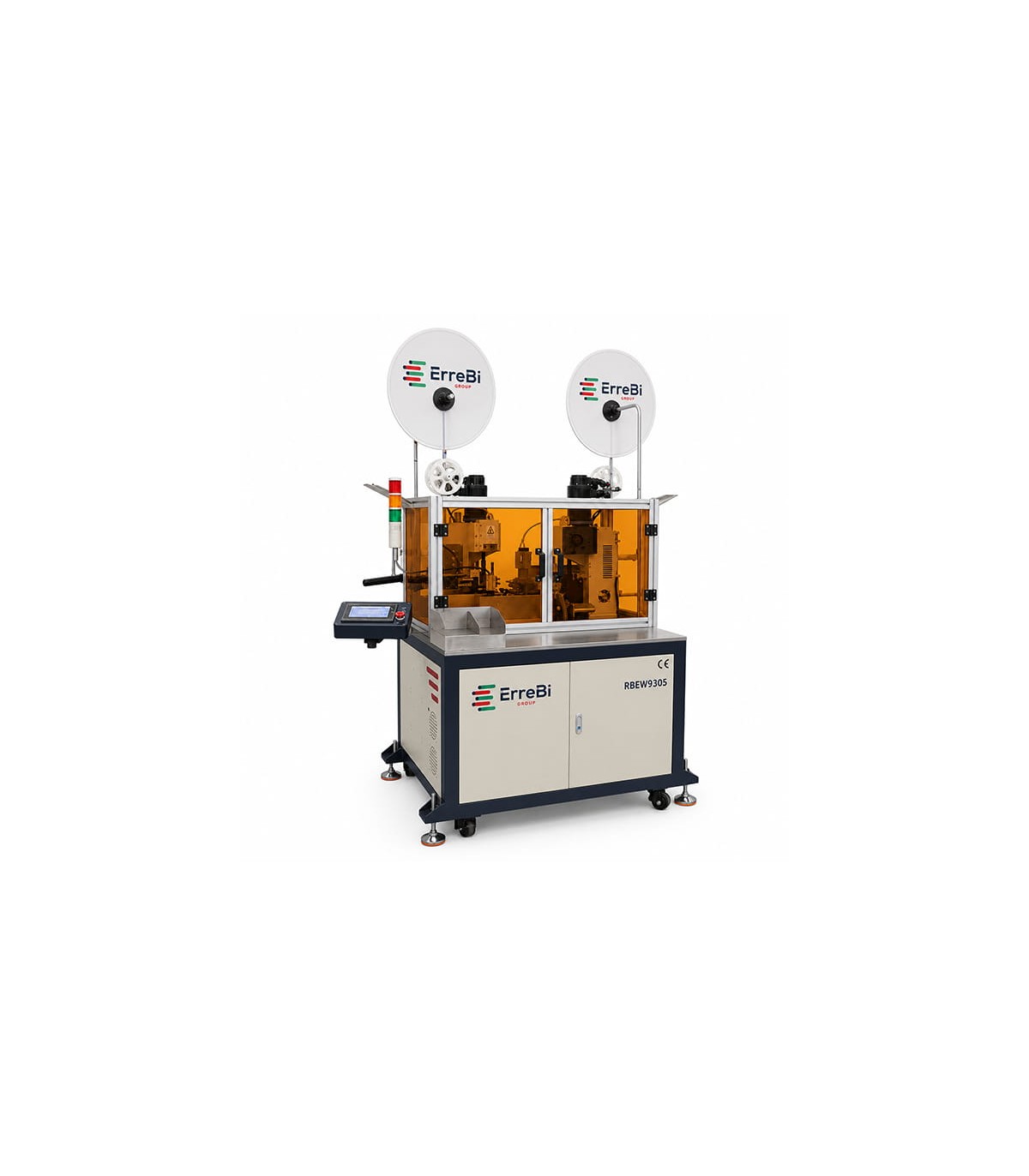

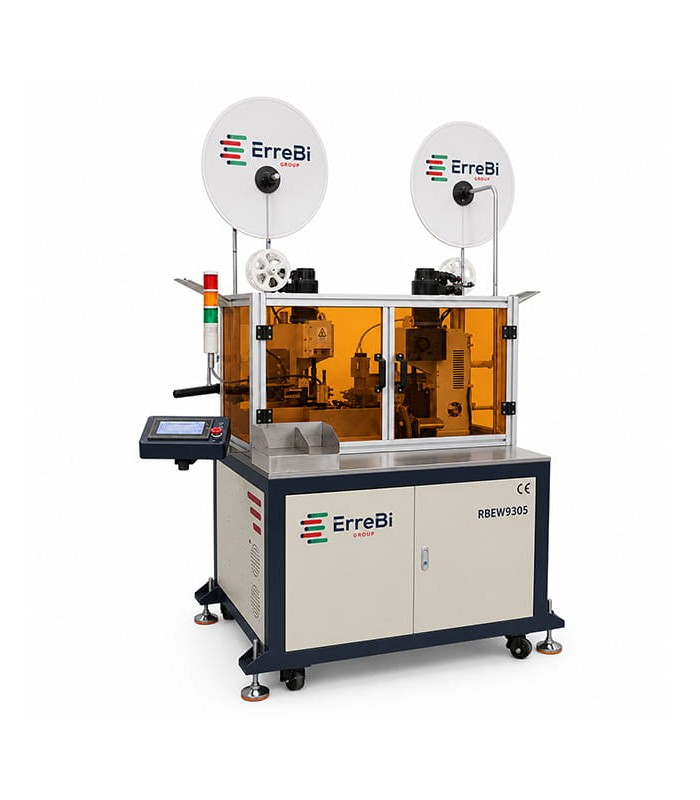

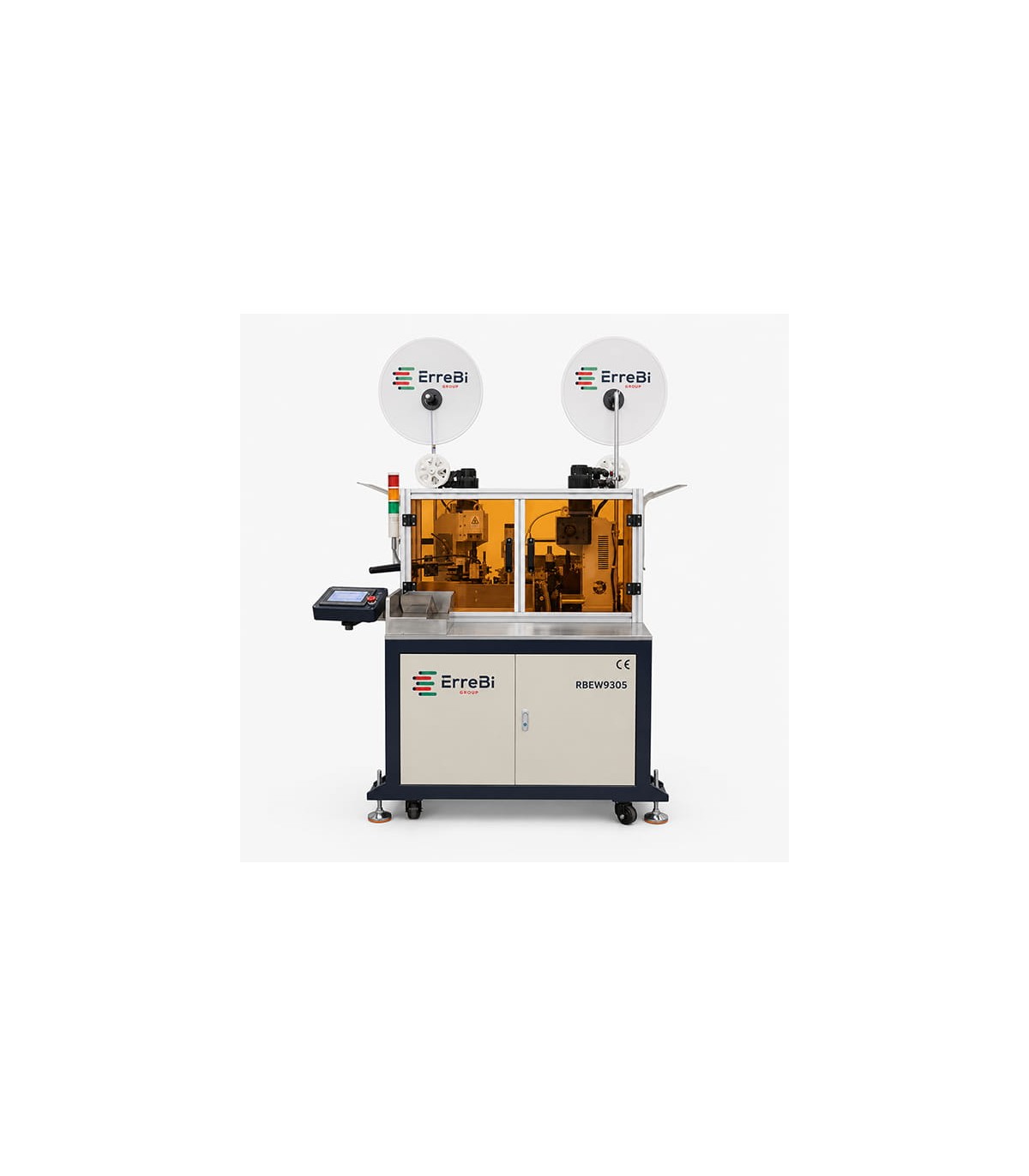

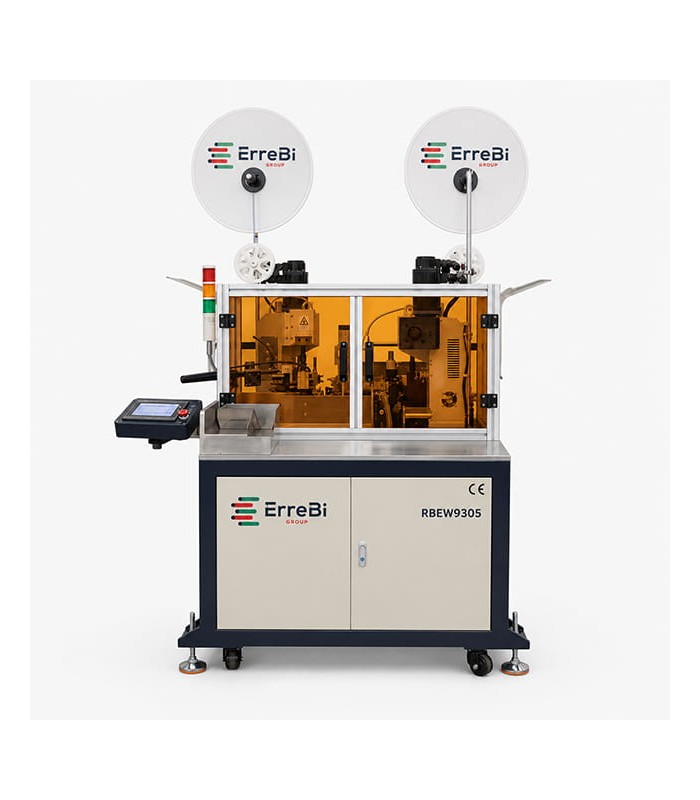

Automatische Doppelkopfmaschine mit Servomotor zum Crimpen vorisolierter Kabelschuhe

Die RBEW9305 ist eine professionelle automatische Maschine zum Schneiden, Abisolieren und Crimpen von vorisolierten Kabelschuhen an beiden Enden des Kabels.
Sie eignet sich für die Produktion von Kabelbäumen, bei der Präzision, Prozessstabilität, reduzierte manuelle Arbeitszeiten und Produktionskontinuität erforderlich sind.
Die Maschine führt das Zuschneiden des Kabels auf Länge, das Abisolieren der Enden und das doppelseitige Crimpen automatisch aus und ist somit für die Serienproduktion elektrischer und elektronischer Kabelbäume geeignet.
Das System mit Servomotor ermöglicht präzise und wiederholbare Bewegungen und trägt dazu bei, auch bei kontinuierlicher Bearbeitung eine konstante Qualität zu gewährleisten.
Die Steuerung über eine intuitive Benutzeroberfläche macht die Bedienung einfach und praktisch und erleichtert die Einstellung der Arbeitsparameter wie Schnittlänge, Abisolierlänge und Verwaltung des Produktionszyklus.
Die robuste Struktur garantiert Zuverlässigkeit und Langlebigkeit, während die integrierten Sicherheitssysteme, wie Not-Aus-Taster und Schutzvorrichtungen, dem Bediener ein sichereres Arbeiten ermöglichen.
Dank des Arbeitsbereichs von 0,3 bis 6 mm², der Abisolierlänge von 1 bis 15 mm und der Produktionskapazität von bis zu 1000-2000 Stück/Stunde ist die Maschine für verschiedene industrielle Anwendungen und die Verarbeitung unterschiedlicher Kabeltypen geeignet.

FUNKTIONSWEISE

- Das Kabel wird automatisch in die Maschine eingeführt
- Die Maschine schneidet das Kabel auf die eingestellte Länge
- Die Enden werden gemäß den konfigurierten Parametern abisoliert
- Die Kabelschuhe werden automatisch an beiden Enden des Kabels gecrimpt
- Das Servosystem gewährleistet präzise und wiederholbare Bewegungen während des Arbeitszyklus
- Die Erkennungssysteme kontrollieren mögliche Anomalien wie Kabelmangel, Vorhandensein des Kabelschuhs und Mantel
- Das bearbeitete Kabel wird geordnet verwaltet, um die Serienproduktion zu erleichtern

HAUPTVORTEILE

- Schneiden, Abisolieren und doppelseitiges Crimpen in einem automatischen Zyklus
- Crimpen an beiden Enden des Kabels
- Servosystem für höhere Präzision und Wiederholbarkeit
- Arbeitsbereich von 0,3 bis 6 mm²
- Einstellbare Abisolierlänge von 1 bis 15 mm
- Einstellbare Schnittlänge von 50 bis 9999 mm
- Produktionskapazität bis zu 1000-2000 Stück/Stunde
- Kontakterkennung verfügbar
- Integrierte Mantelerkennung
- Kabelmangelerkennung verfügbar
- Robuste Struktur für professionellen und industriellen Einsatz
- Intuitive Benutzeroberfläche für einfachere Parameterverwaltung
- Reduziert manuelle Bearbeitungszeiten
- Geeignet für Serienproduktionen und industrielle Kabelbäume
- Möglichkeit zur Integration von CCD-Sichtprüfung und CFM-Überwachung als Optionen

HAUPTANWENDUNGEN

- Produktion elektrischer Kabelbäume
- Produktion von Wiring Harnesses
- Automotive-Verkabelungen
- Elektronische Verkabelungen
- Elektrische und elektronische Geräte
- Haushaltsgeräte und Industriesysteme
- Serienproduktion gecrimpter Kabel
- Montage von Kabelschuhen an beiden Enden des Kabels
- Automatische Produktionslinien
- Industrielle Anwendungen mit mittlerer und hoher Produktivität
- Bearbeitungen, bei denen Präzision, Wiederholbarkeit und Prozesskontrolle erforderlich sind
