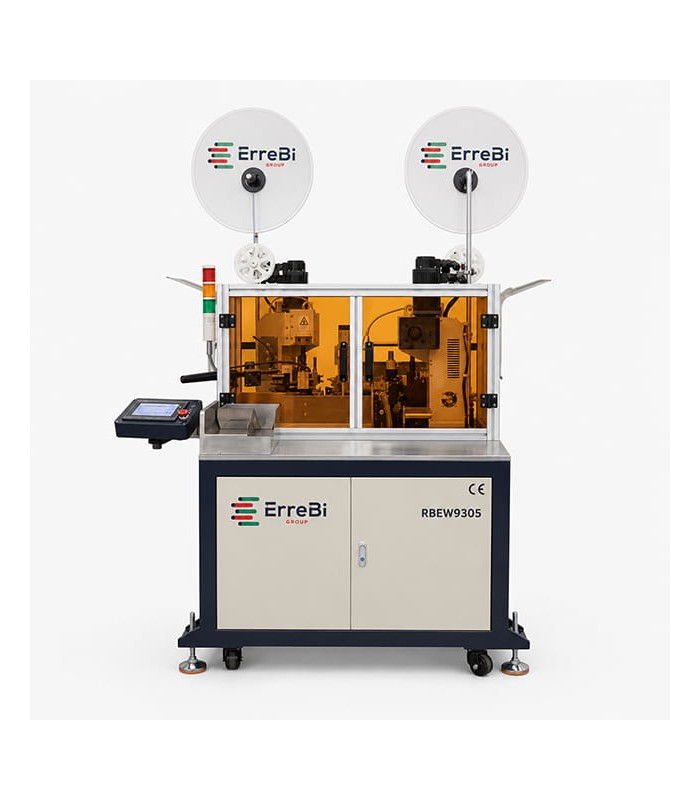

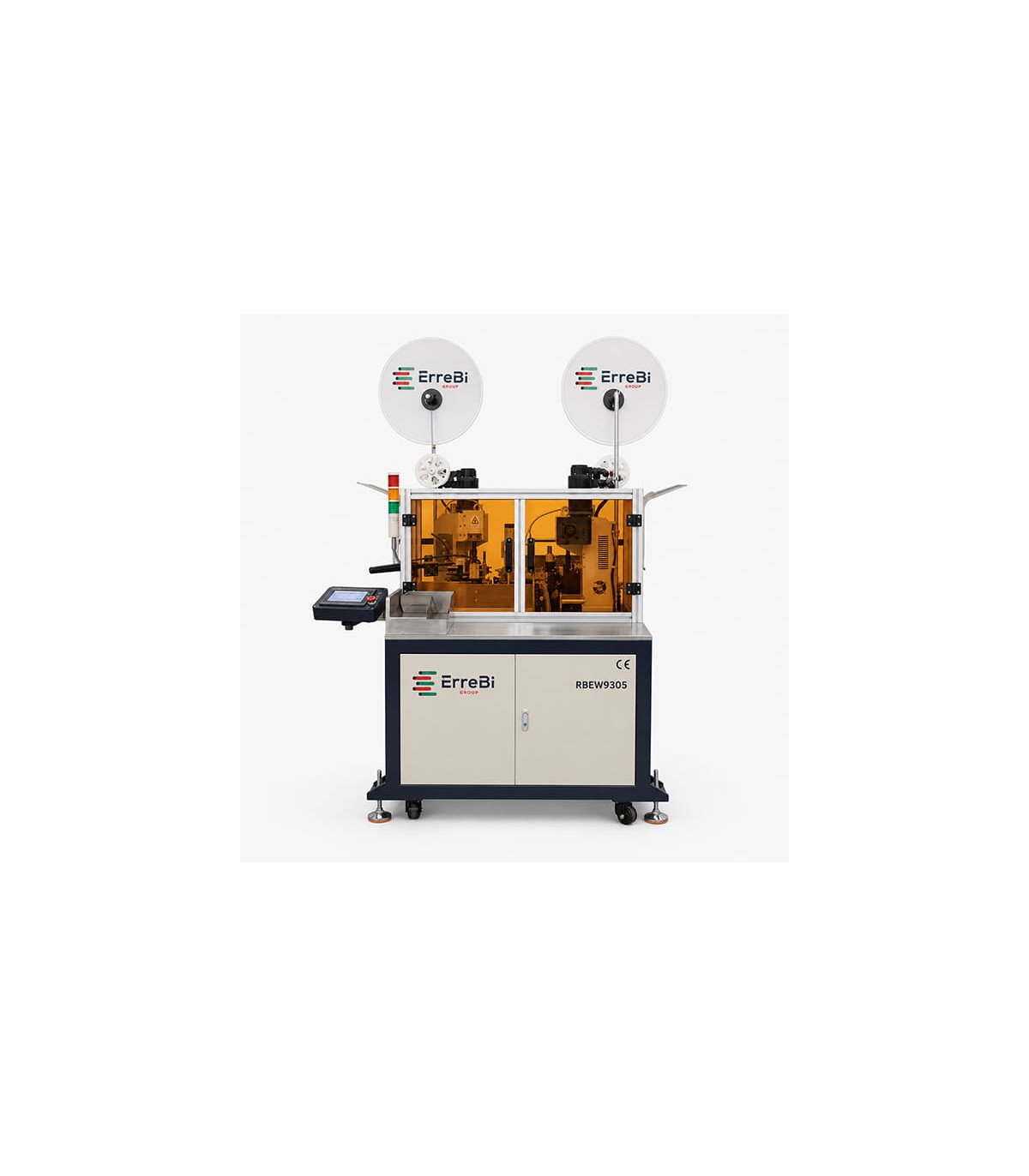

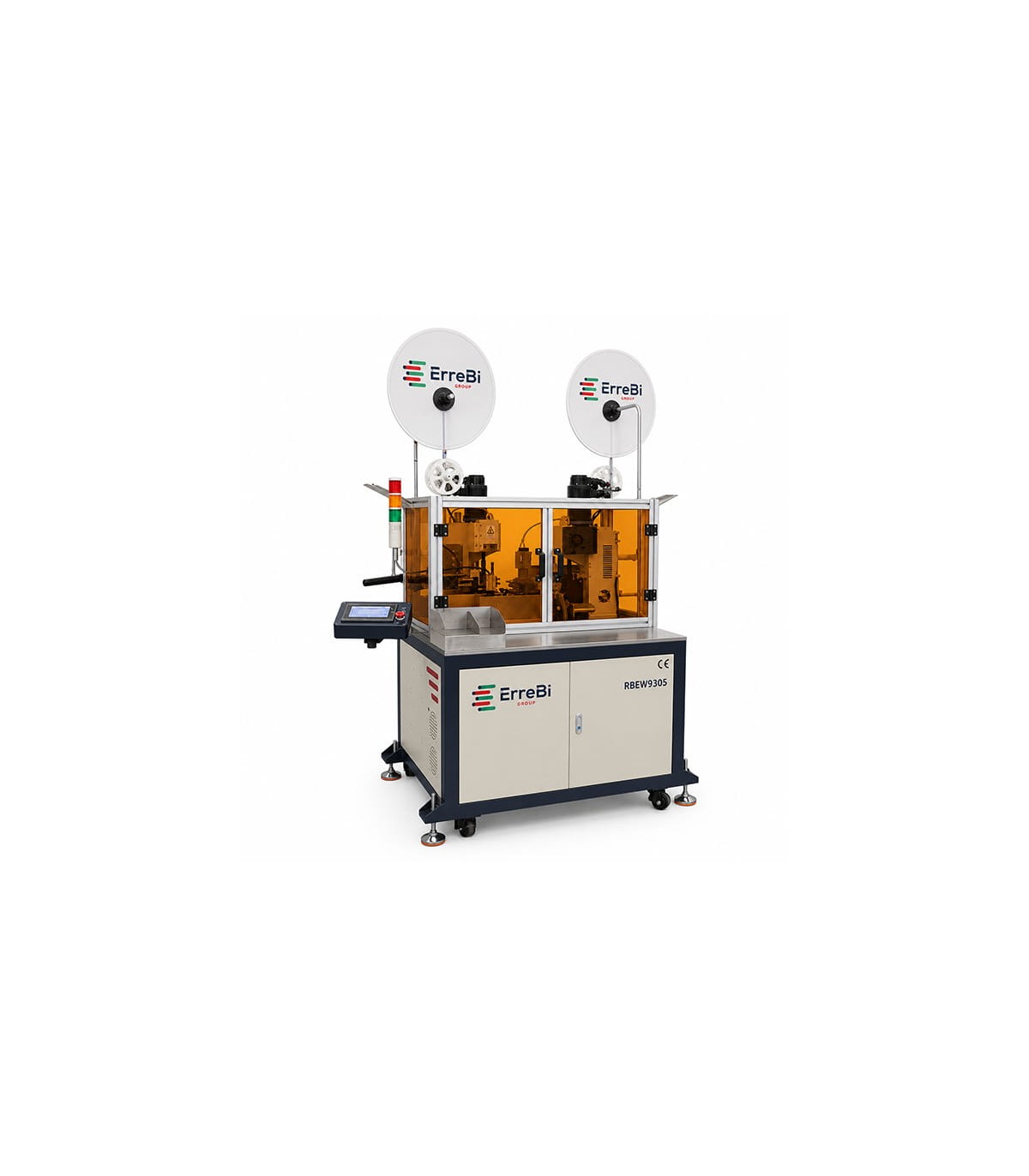

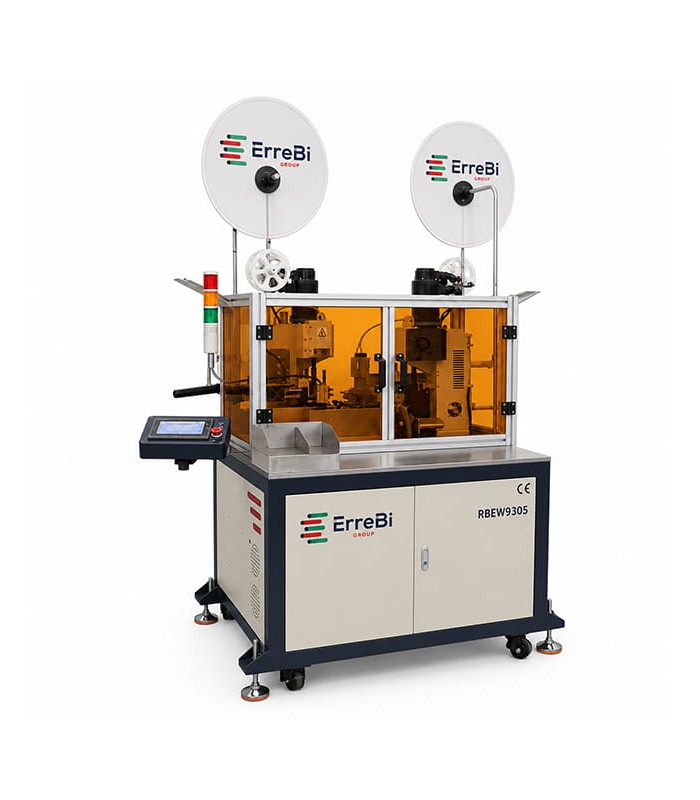

Machine automatique à servomoteur double tête pour le sertissage de cosses pré-isolées

La RBEW9305 est une machine automatique professionnelle conçue pour la coupe, le dénudage et le sertissage de cosses pré-isolées sur les deux extrémités du câble.
Elle est indiquée pour les productions de faisceaux nécessitant précision, stabilité du processus, réduction des temps manuels et continuité productive.
La machine permet d’effectuer automatiquement la coupe à longueur du câble, le dénudage des extrémités et le double sertissage, ce qui la rend adaptée à la production en série de faisceaux électriques et électroniques.
Le système avec servomoteur permet des mouvements précis et répétables, contribuant à maintenir une qualité constante même pendant les travaux continus.
Le contrôle par interface intuitive rend l’utilisation simple et pratique, facilitant le réglage des paramètres de travail tels que la longueur de coupe, la longueur de dénudage et la gestion du cycle de production.
La structure robuste garantit fiabilité et durabilité dans le temps, tandis que les systèmes de sécurité intégrés, tels que les boutons d’urgence et les protections, aident l’opérateur à travailler de manière plus sûre.
Grâce à la plage de travail de 0,3 à 6 mm², à la longueur de dénudage de 1 à 15 mm et à la capacité de production jusqu’à 1000-2000 pièces/heure, la machine est adaptée à différentes applications industrielles et au traitement de différents types de câbles.

PRINCIPE DE FONCTIONNEMENT

- Le câble est alimenté automatiquement à l’intérieur de la machine
- La machine coupe le câble à la longueur réglée
- Les extrémités sont dénudées selon les paramètres configurés
- Les cosses sont serties automatiquement sur les deux extrémités du câble
- Le système servo garantit des mouvements précis et répétables pendant le cycle de travail
- Les systèmes de détection contrôlent les éventuelles anomalies telles que l’absence de câble, la présence de cosse et la gaine
- Le câble traité est géré de manière ordonnée afin de faciliter la production en série

PRINCIPAUX AVANTAGES

- Coupe, dénudage et double sertissage en un seul cycle automatique
- Sertissage sur les deux extrémités du câble
- Système servo pour une plus grande précision et répétabilité
- Plage de travail de 0,3 à 6 mm²
- Longueur de dénudage réglable de 1 à 15 mm
- Longueur de coupe réglable de 50 à 9999 mm
- Capacité de production jusqu’à 1000-2000 pièces/heure
- Détection de cosse disponible
- Détection de gaine intégrée
- Détection d’absence de câble disponible
- Structure robuste pour une utilisation professionnelle et industrielle
- Interface intuitive pour une gestion plus simple des paramètres
- Réduit les temps de travail manuel
- Adaptée aux productions en série et aux faisceaux industriels
- Possibilité d’intégrer le contrôle visuel CCD et la surveillance CFM en option

PRINCIPALES APPLICATIONS

- Production de faisceaux électriques
- Production de wiring harness
- Câblages automotive
- Câblages électroniques
- Équipements électriques et électroniques
- Appareils électroménagers et systèmes industriels
- Production en série de câbles sertis
- Assemblage de cosses sur les deux extrémités du câble
- Lignes de production automatiques
- Applications industrielles à moyenne et haute productivité
- Travaux nécessitant précision, répétabilité et contrôle du processus
