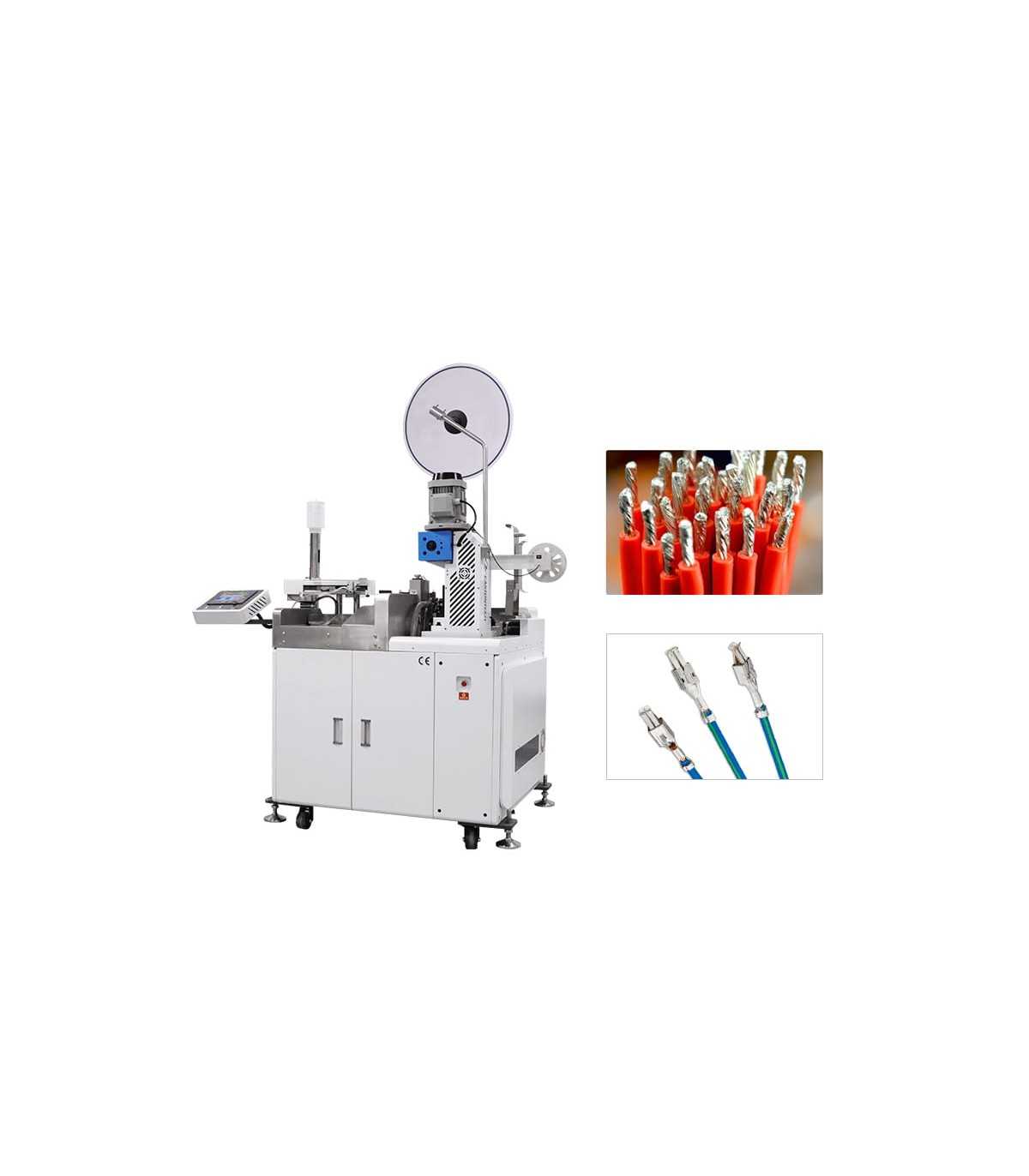

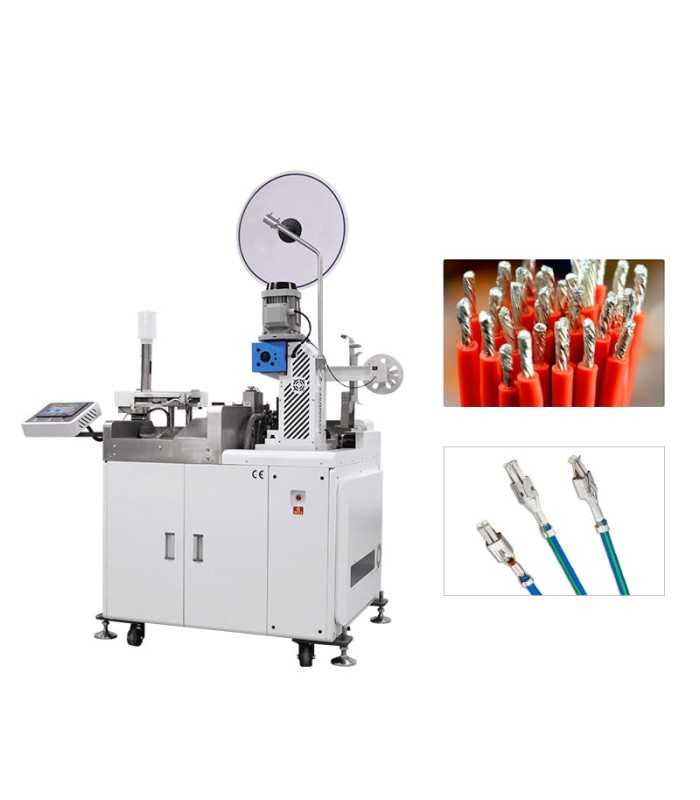

Automatische Maschine zum Schneiden, Crimpen, Verdrillen und Verzinnen von Kabeln

Automatische Maschine zum Schneiden, Abisolieren, Verdrillen, Crimpen und Verzinnen von Kabeln

Diese automatische Maschine ist dafür ausgelegt, in einem einzigen Arbeitszyklus die Vorgänge Längenschneiden, Abisolieren, Verdrillen des Leiters, Crimpen an einem Ende und Verzinnen am anderen Ende auszuführen, wodurch der Arbeitsablauf optimiert und manuelle Arbeitsschritte deutlich reduziert werden. Das Modell RBEW8975 eignet sich für die Verarbeitung von Elektronikkabeln, Hochtemperaturkabeln, halogenfreien Kabeln, Teflonkabeln und ähnlichen Materialien.

Dank ihrer Multifunktionskonfiguration ermöglicht diese Lösung eine höhere Produktivität, eine bessere Kabelbaumqualität und eine Standardisierung des Produktionsprozesses und ist damit ideal für Unternehmen, die hohe Wiederholgenauigkeit und einen kontinuierlichen Betrieb benötigen. Die Maschine integriert mehrere Bearbeitungsschritte in einer einzigen Station und reduziert so Bedienfehler, Handhabungszeiten und die Abhängigkeit von manuellen Eingriffen.

Das elektronische Steuerungssystem mit LCD-Touchscreen ermöglicht eine einfache und präzise Verwaltung der Bearbeitungsparameter. Die Präzisionsmechanik mit Spindel, Linearführung und synchronisierter Übertragung trägt dazu bei, auch bei kontinuierlichen Zyklen eine stabile und genaue Bearbeitung sicherzustellen. Die Maschine unterstützt außerdem horizontale und lineare Werkzeuge und ist mit Erkennungsfunktionen für Störungen wie fehlenden Draht, Kabelknoten, fehlenden Anschluss und Luftdruckkontrolle ausgestattet.

In Bezug auf die Produktivität kann das Modell RBEW8975 eine Leistung von etwa 2000 Stück/Stunde bei einer Länge von 100 mm erreichen, mit einem Kabelbereich von 32# bis 14# AWG und einer Schnittgenauigkeit von ±0,1 mm (0,1 + 0,003 × L). Die Standard-Abisolierlänge beträgt bis zu 15 mm auf der Vorderseite und bis zu 16 mm auf der Rückseite, während die Verzinnungstiefe bis zu 18 mm einstellbar ist.

Die robuste Konstruktion mit einem Gewicht von 400 kg und Abmessungen von 1200 × 1100 × 1580 mm macht sie geeignet für industrielle Produktionsabteilungen, in denen Zuverlässigkeit, Stabilität und kontinuierlicher Betrieb erforderlich sind. Das Crimpen erfolgt mit einer Kraft von 2T, bei einer Stromversorgung von 220V / 50Hz und einer installierten Leistung von 3000W.

Diese Maschine ist daher eine ideale Lösung für die Herstellung von elektrischen Kabelbäumen, vorkonfektionierten Verbindungen, Automotive-Anwendungen, Industrieelektronik und Automatisierung, bei denen Geschwindigkeit, Präzision und gleichbleibende Qualität in einem einzigen Prozess kombiniert werden müssen.
