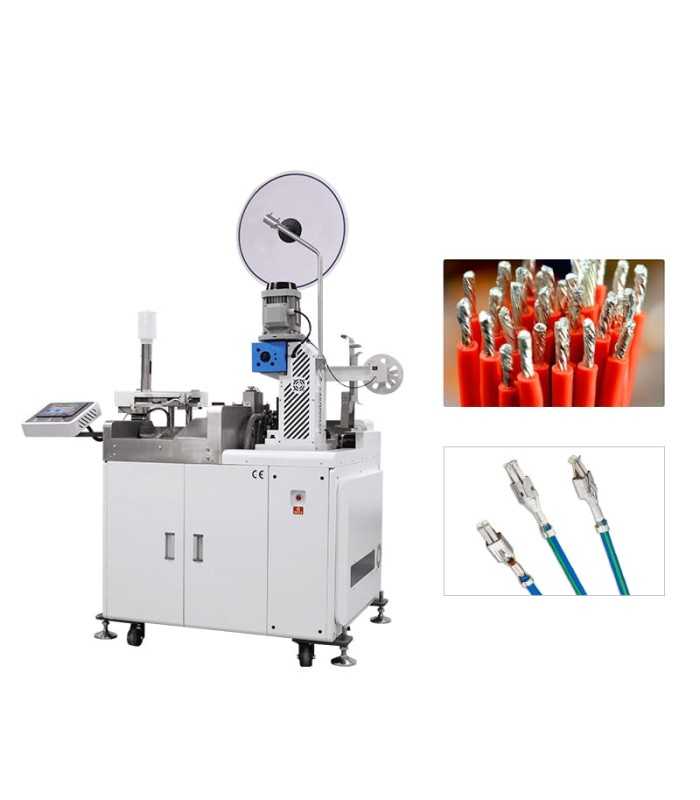

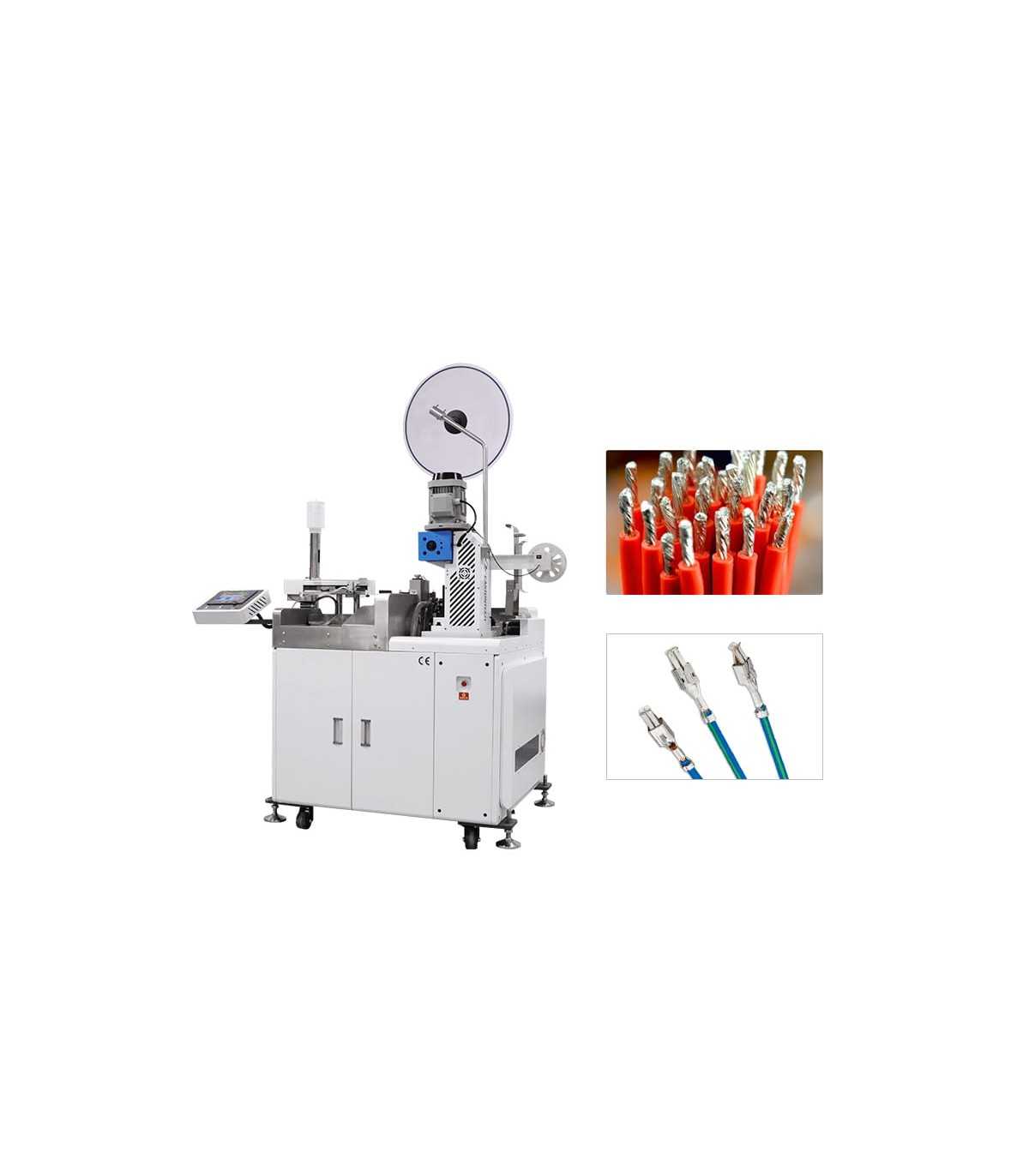

Machine automatique de coupe, sertissage, torsion et étamage de câbles

Machine automatique de coupe, dénudage, torsion, sertissage et étamage de câbles

Cette machine automatique est conçue pour effectuer en un seul cycle les opérations de coupe à longueur, dénudage, torsion du conducteur, sertissage sur une extrémité et étamage sur l’autre, en optimisant le flux de travail et en réduisant de manière significative les interventions manuelles. Le modèle RBEW8975 convient au traitement de câbles électroniques, câbles haute température, câbles sans halogène, câbles en Téflon et matériaux similaires.

Grâce à sa configuration multifonction, cette solution permet d’augmenter la productivité, d’améliorer la qualité du faisceau et de standardiser le processus de production, ce qui la rend idéale pour les entreprises qui nécessitent une grande répétabilité et une continuité de production. La machine intègre en effet plusieurs phases de travail dans un seul poste, réduisant les erreurs opérationnelles, les temps de manipulation et la dépendance à l’intervention manuelle.

Le système de contrôle électronique avec écran LCD tactile permet une gestion simple et précise des paramètres de travail. La mécanique de précision, avec vis, guide linéaire et transmission synchronisée, contribue à maintenir un traitement stable et précis même sur des cycles continus. La machine prend également en charge des moules horizontaux et linéaires et est équipée de fonctions de détection des anomalies telles que fil manquant, nœud de câble, terminal manquant et contrôle de la pression d’air.

Du point de vue productif, le modèle RBEW8975 peut atteindre une capacité d’environ 2000 pièces/heure sur une longueur de 100 mm, avec une plage de câbles de 32# à 14# AWG et une précision de coupe de ±0,1 mm (0,1 + 0,003 × L). La longueur de dénudage standard est jusqu’à 15 mm sur le côté avant et jusqu’à 16 mm sur le côté arrière, tandis que la profondeur d’étamage est réglable jusqu’à 18 mm.

La structure robuste de 400 kg, avec des dimensions de 1200 × 1100 × 1580 mm, la rend adaptée aux départements de production industrielle où fiabilité, stabilité et continuité de fonctionnement sont requises. Le sertissage est assuré par une force de 2T, avec une alimentation 220V / 50Hz et une puissance installée de 3000W.

Cette machine représente donc une solution idéale pour la production de faisceaux électriques, de connexions pré-terminées, d’applications automobiles, d’électronique industrielle et d’automatisation, où il est nécessaire de combiner dans un seul processus rapidité, précision et qualité constante du résultat final.
