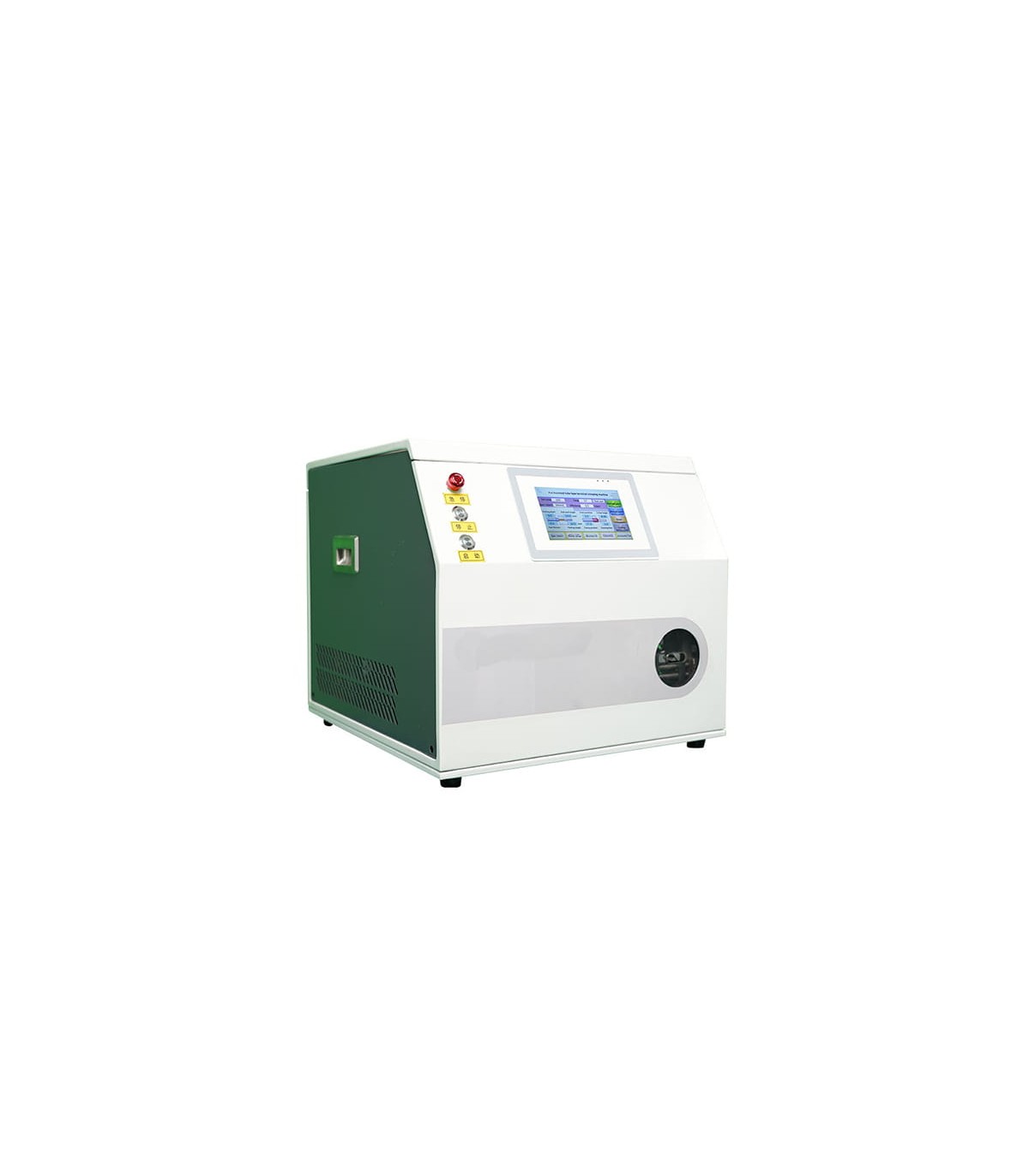

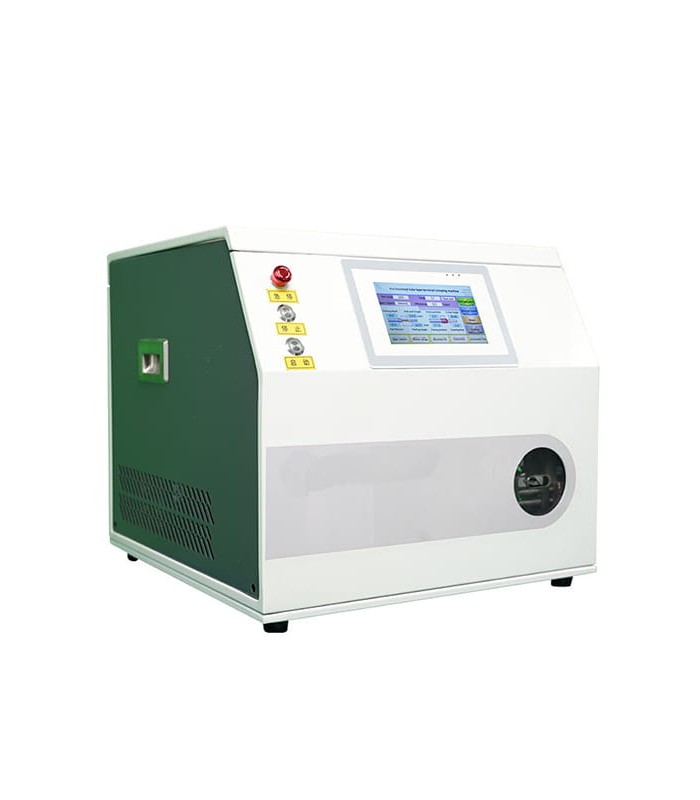

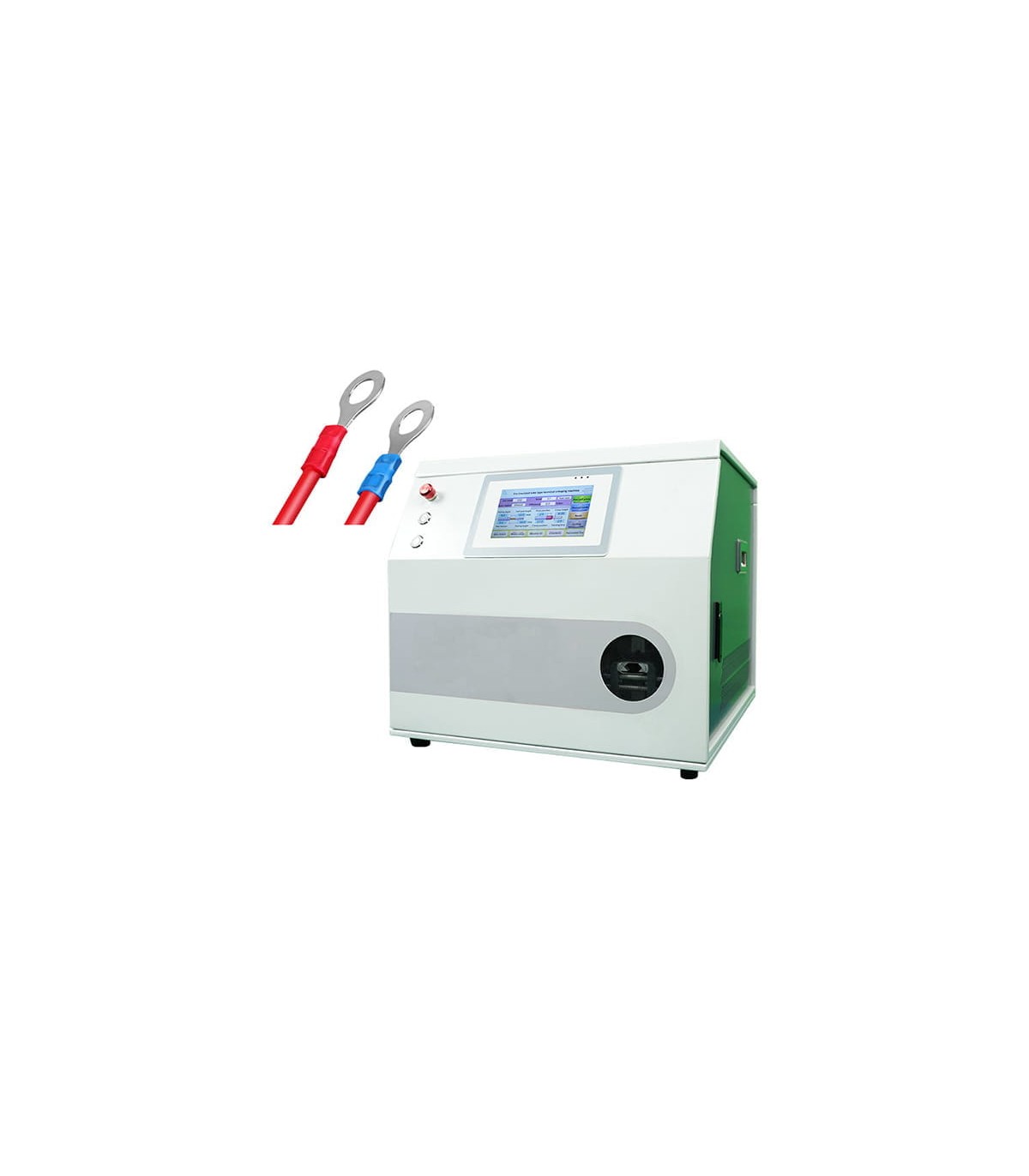

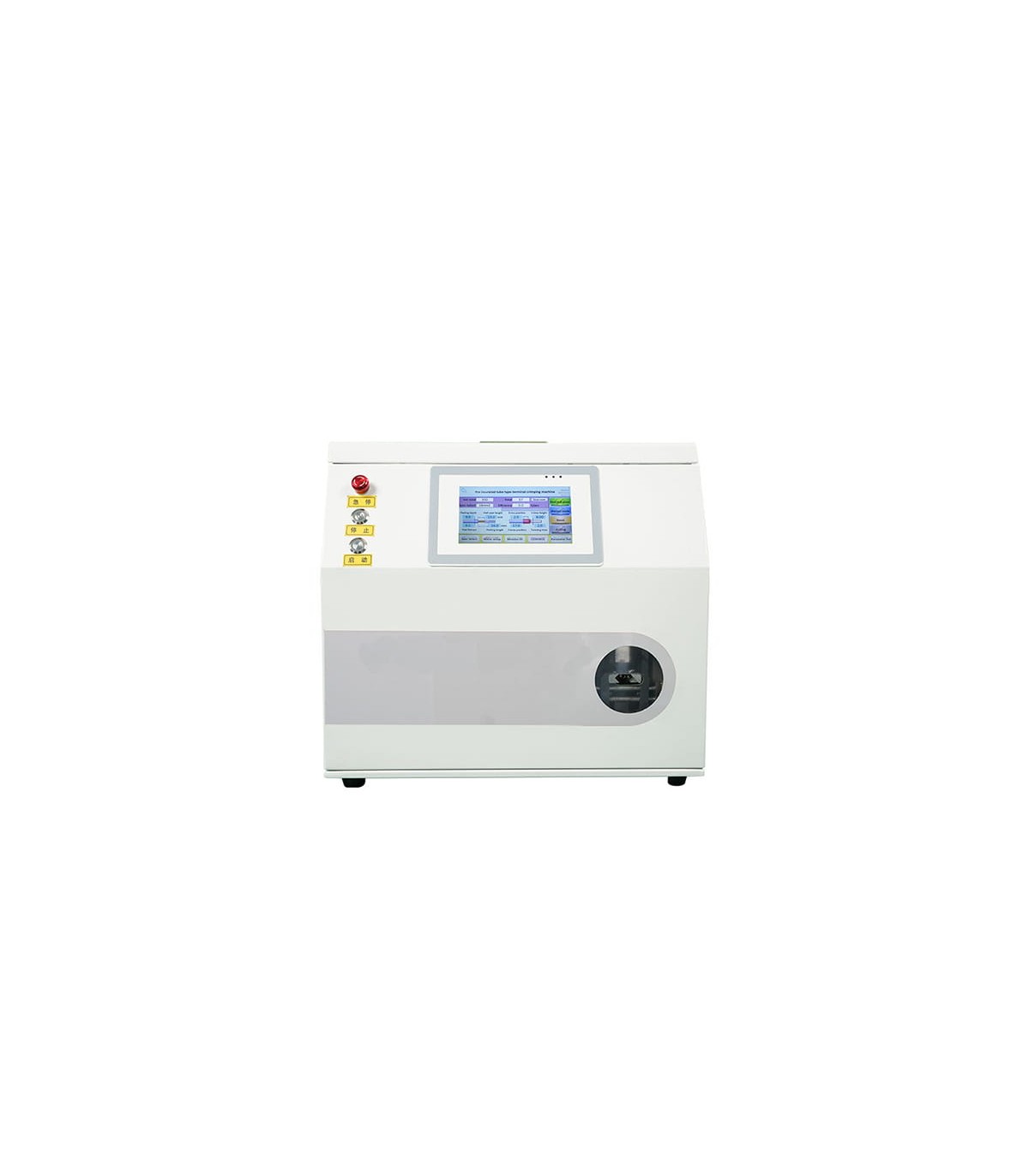

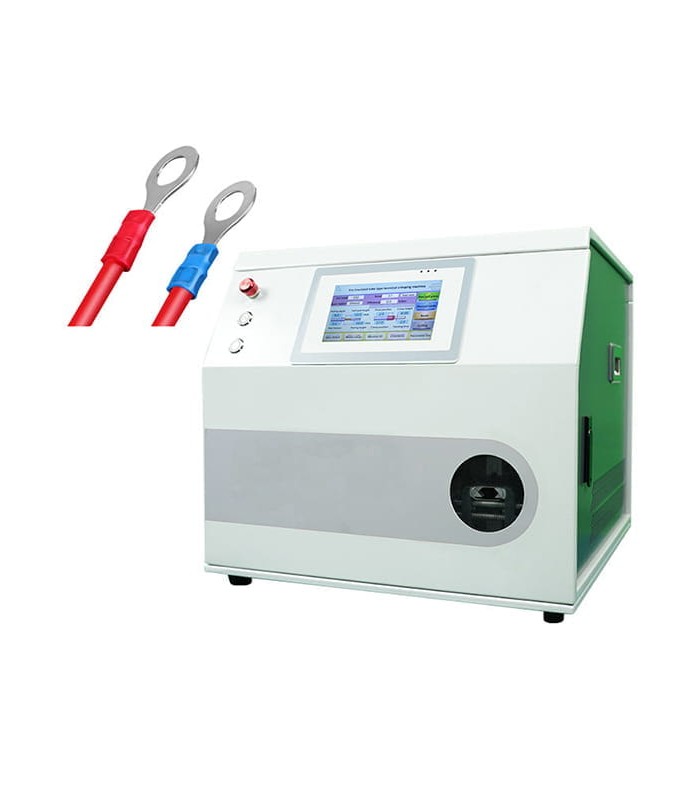

Automatische Crimpmaschine für Kabelschuhe und Ringkabelschuhe

Automatische Maschine für vorisolierte Terminals und Kabelschuhe

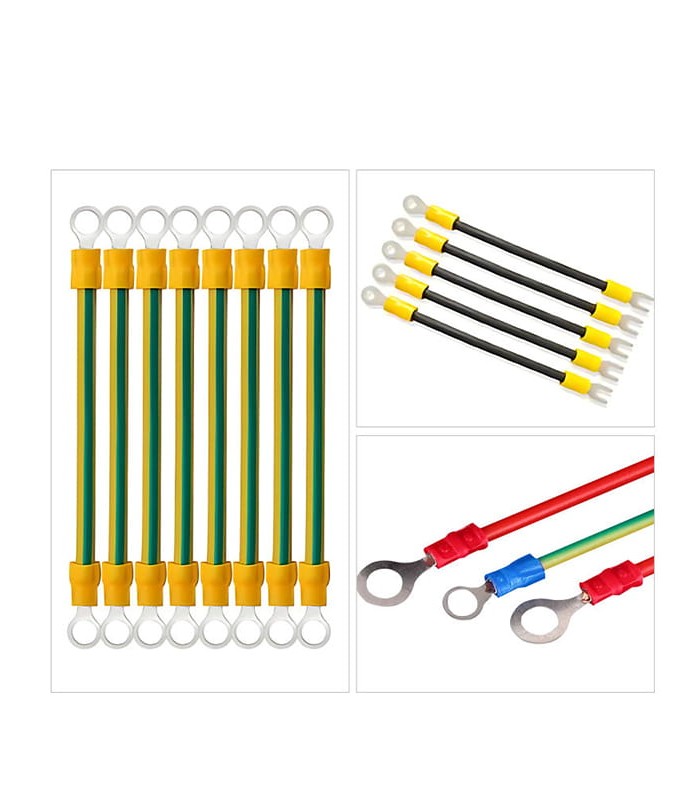

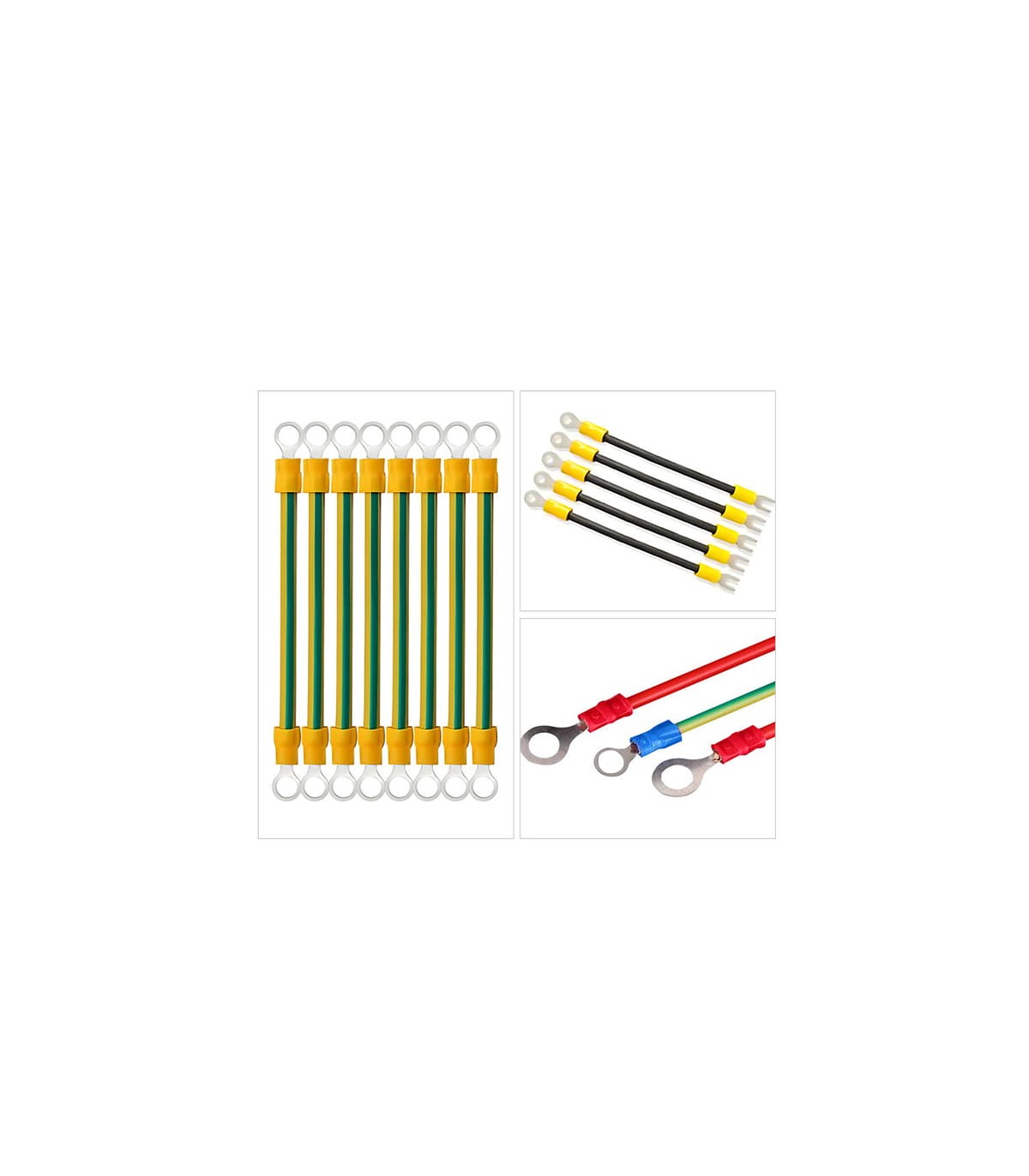

Diese Maschine ist für das automatisierte Crimpen von vorisolierten Terminals und Kabelschuhen ausgelegt.

Das Hauptziel ist eine schnelle, präzise und wiederholbare Produktion, bei der manuelle Eingriffe minimiert und die Gesamteffizienz des Prozesses gesteigert werden.

Das automatische Zuführsystem gewährleistet eine präzise Positionierung während des Crimpvorgangs und sorgt für stets zuverlässige Verbindungen.

Der Arbeitszyklus ist sequenziell und kontrolliert:

1) Das Kabel wird zugeführt und auf die angegebene Länge geschnitten.

2) Präzises Abisolieren ohne Beschädigung des Leiters.

3) Automatische Positionierung des Kabelendes.

4) Crimpen mit konstanter Kraft für eine stabile mechanische und elektrische Verbindung.

5) Das Steuersystem ermöglicht eine einfache Einstellung der Bearbeitungsparameter und macht die Maschine für verschiedene Kabelquerschnitte und Verbindungstypen geeignet.

HAUPTVORTEILE

- Vollautomatischer Schneid-, Abisolier- und Crimpvorgang

- Hohe Präzision und Wiederholbarkeit

- Reduzierte Produktionszeiten

- Höhere Qualität und Zuverlässigkeit der elektrischen Verbindungen

- Geringeres Risiko manueller Fehler

- Ideal für die Massenproduktion

HAUPTANWENDUNGEN

- Elektrische und industrielle Verkabelung

- Automobilindustrie

- Schaltschrankbau

- Kabelbaumproduktion

- Montage elektronischer Bauteile

TECHNISCHE DATEN

Modell: RBEW5580

Kabeldurchmesser: ca. 0,5 - 6 mm

Abisolierlänge: bis ca. 40 mm

Crimpkraft: 2T (20 kN)

Produktivität: 1.200 Stück/Stunde

Display: 7"-Touchscreen

Schnittlänge: 5 - 12 mm

Maschinenabmessungen: 552 x 530 x 491 mm

Gewicht: 55 kg
