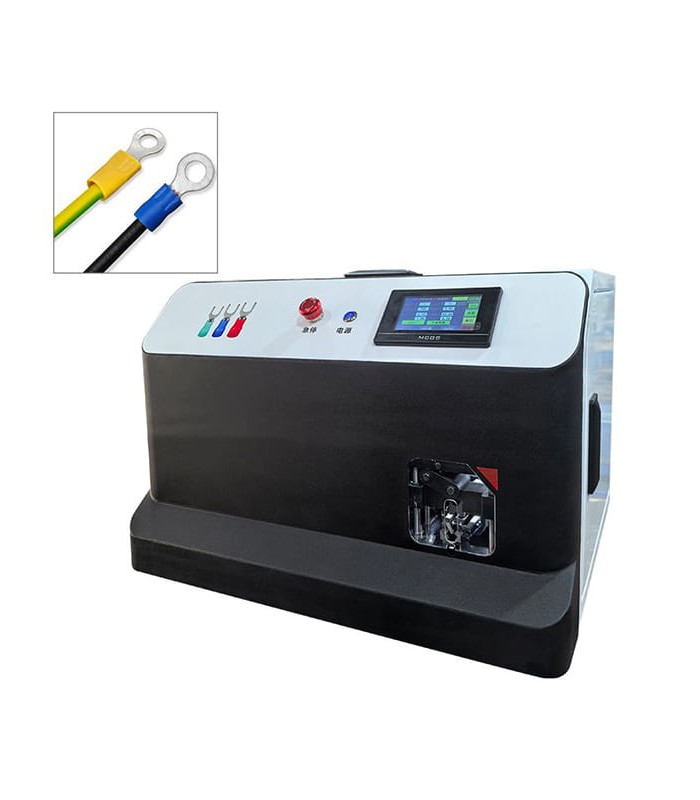

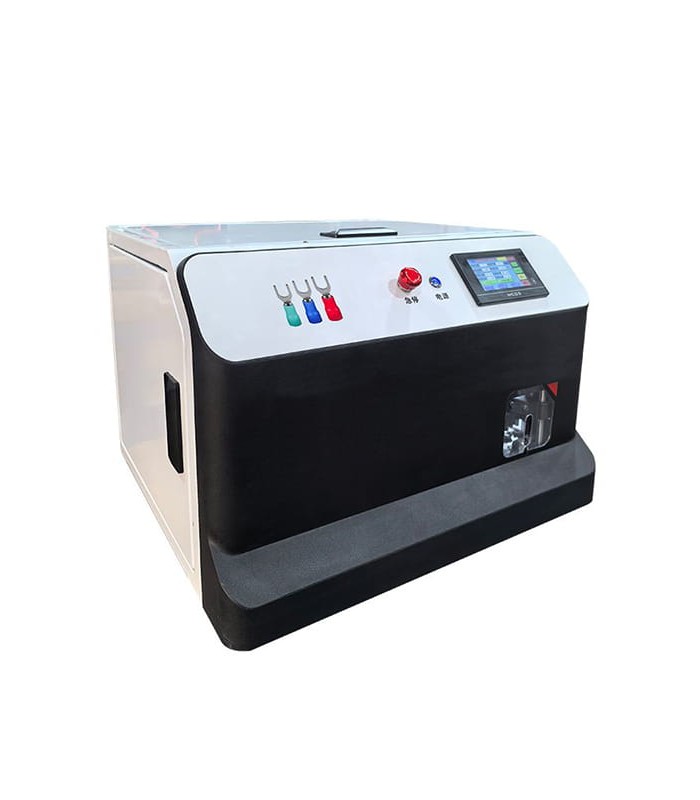

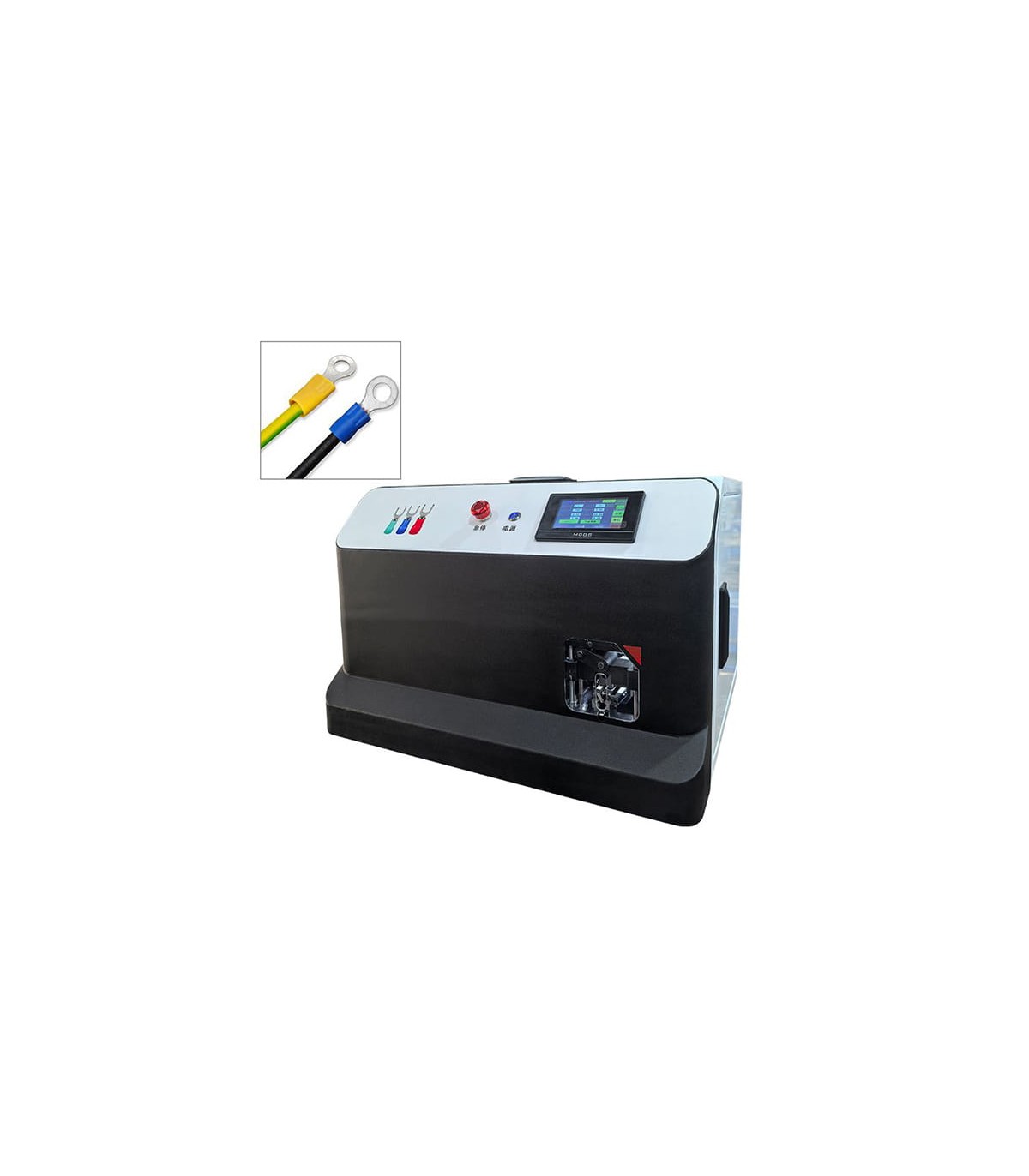

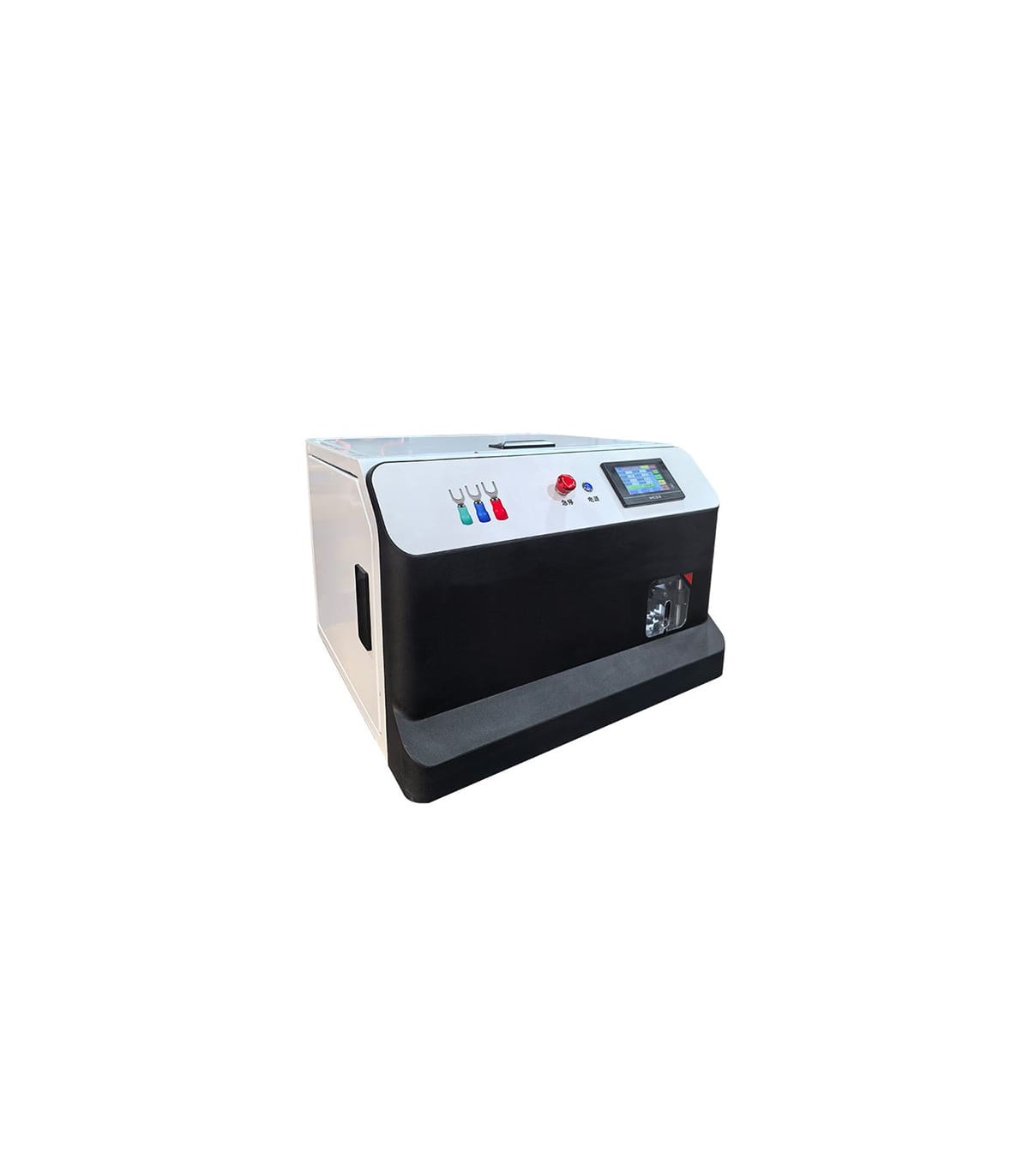

Automatische Maschine zum Abisolieren und Crimpen von Ösen- und Gabelkabelschuhen (0,5 – 6 mmq)

Dieses Modell ist für einen großen Bereich von Kabelquerschnitten ausgelegt, von feinen bis zu dickeren Leitern, und unterstützt programmierbare Schnittlängen mit sehr engen Toleranzen.
Es ermöglicht das frontale und rückseitige Abisolieren mit präzisen Einstellungen.
Das Vorschubsystem basiert auf motorisierten Rollen (Rollenantrieb) mit Riemen oder servomotorischem Antrieb und sorgt für einen gleichmäßigen Kabelvorschub, ohne die Außenisolierung zu beschädigen.
Die Schneidmesser aus Stahl sind so konstruiert, dass sie einen sauberen Schnitt gewährleisten und das Risiko von Rückständen oder Spänen reduzieren, die die Kabelqualität beeinträchtigen könnten.

Im Betrieb verfügt die RBEW5585 über eine mehrsprachige Touchscreen-Oberfläche, die das Programmieren, Speichern und Abrufen mehrerer Konfigurationen ermöglicht: Schnittlänge, Abisolierlänge, Wartezeiten und Anzahl der gespeicherten Programme.
Außerdem ist ein Sicherheitssystem integriert, das bei Anomalien, Kabelende oder unzureichendem Pneumatikdruck einen möglichen Stopp meldet.

Typische Anwendungen der RBEW5585 sind die Elektroindustrie, die Verkabelung von Haushaltsgeräten, Automatisierungssysteme, die Schalttafelproduktion, die Automobilindustrie und alle Situationen, in denen vorab zugeschnittene und abisolierte Kabel mit Präzision benötigt werden.

Technische Daten

Modell: RBEW5585
Kabelmaterial: BVR-Kabel
Kabelquerschnitt: 0,5 – 6 mmq
Abisolierlänge: 0,1 – 18 mm
Kapazität: 1000 – 1300 Stück/Stunde (je nach Kabellänge)
Antriebsart: Motor (Servomotor)
Stromversorgung: AC 220–240 V (50 – 60 Hz)
Leistung: 1200 W
Luftdruck: 0,4 – 0,6 MPa
Gewicht: 75 kg
Abmessungen: 600 × 590 × 430 mm
