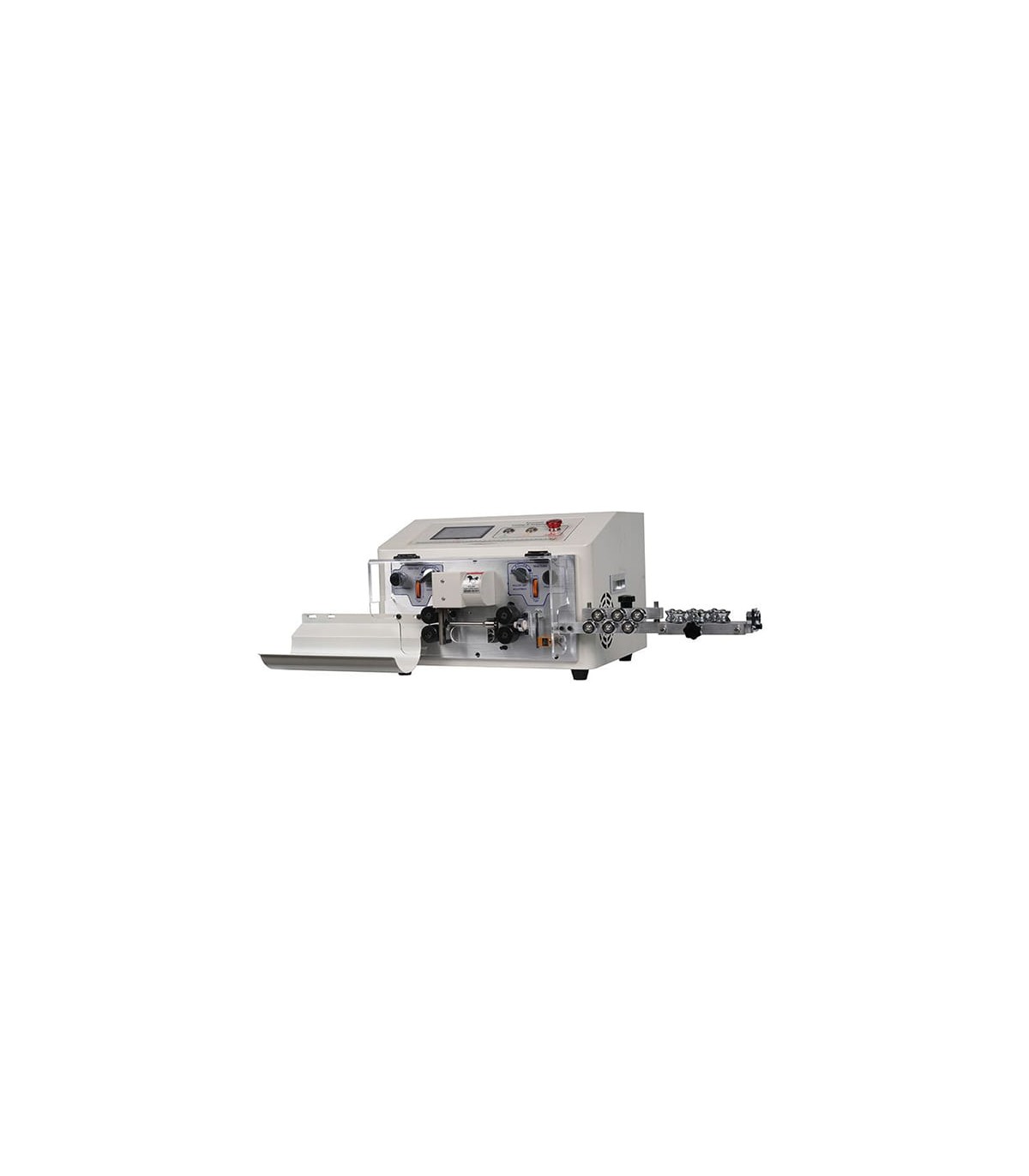

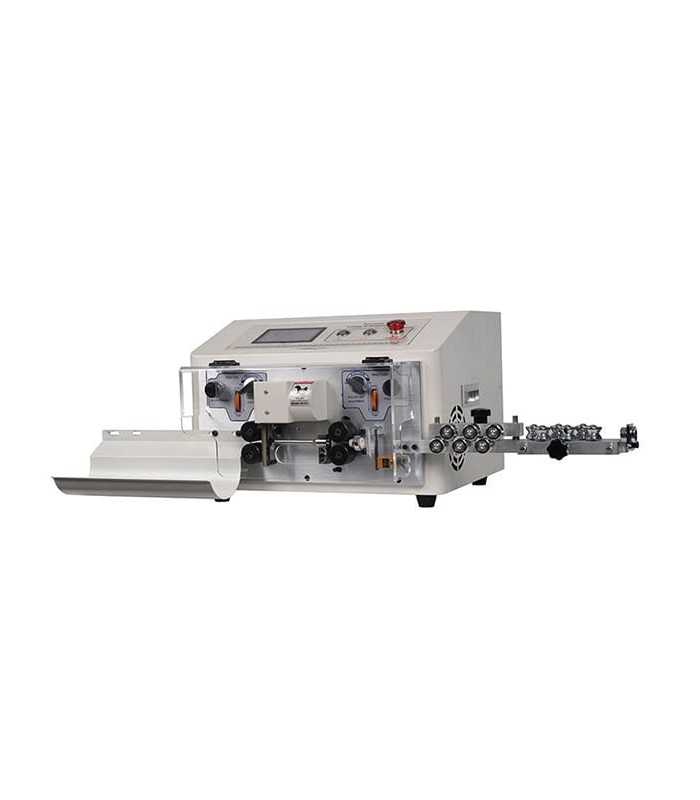

Automatische Maschine zum Schneiden und Abisolieren von einadrigen Kabeln

Die RBEW03B+ ist eine automatische Maschine für das präzise Schneiden und Abisolieren von elektrischen Kabeln, ideal für wiederholte Bearbeitungen, bei denen Geschwindigkeit, Präzision und kontinuierlicher Betrieb erforderlich sind.
Dank der vollständig elektrischen Struktur benötigt die Maschine keine Druckluft, was die Installation vereinfacht und sie für Produktionsabteilungen, Kabelkonfektionslabore und industrielle Arbeitsplätze geeignet macht.
Sie integriert Kabelschneiden und beidseitiges Abisolieren in einer einzigen Lösung und trägt dazu bei, den Produktionsprozess zu optimieren und manuelle Eingriffe zu reduzieren.
Sie eignet sich besonders für Unternehmen, die elektrische Verkabelungen, Schalttafeln, Automotive-Verkabelungen, industrielle Verkabelungen und Kabelbearbeitungen für elektronische Geräte herstellen.
Die Maschine eignet sich für die Verarbeitung von Kabeln mit einem Querschnitt von 0,10 bis 10,00 mm², entsprechend etwa AWG 28 - 8.
Das Steuerungssystem über LCD-Schnittstelle ermöglicht die präzise Einstellung der wichtigsten Bearbeitungsparameter wie Schnittlänge, Abisolierlänge Seite I und Seite II und gewährleistet eine gute Wiederholbarkeit des Ergebnisses.
Die Schnittkapazität bis 99.999,99 mm ermöglicht die Verarbeitung sowohl kurzer Kabelstücke als auch langer Kabel und passt sich unterschiedlichen Produktionsanforderungen an.
Das 4-Rollen-Transportsystem sorgt für eine stabile Kabelführung und trägt dazu bei, Präzision und Kontinuität während des Arbeitszyklus aufrechtzuerhalten.
Dank einer Produktivität von 3000 bis 6000 Stück/Stunde steigert die Maschine die Effizienz gegenüber manuellen oder halbautomatischen Bearbeitungen.
Der Geräuschpegel unter 55 dB(A) macht die Maschine auch für Arbeitsumgebungen geeignet, in denen eine geringe Betriebslautstärke wichtig ist.
Die kompakte Struktur erleichtert die Integration der Maschine in Produktionslinien, Montagelabore und Arbeitsplätze für die Kabelbearbeitung.

FUNKTIONSWEISE

- Das Kabel wird in das Zuführsystem eingelegt
- Die Maschine fördert das Kabel über das 4-Rollen-Transportsystem
- Der Bediener stellt Schnittlänge und Abisolierlängen über das LCD-Display ein
- Das System schneidet das Kabel auf das programmierte Maß
- Die Messer isolieren das vordere und hintere Ende ab
- Das bearbeitete Kabel wird freigegeben und ist bereit für die nächsten Montageschritte

HAUPTVORTEILE

- Automatischer Schneid- und Abisolierprozess
- Vollständig elektrischer Betrieb, ohne Druckluft
- Geeignet für Kabel von 0,10 bis 10,00 mm²
- Kompatibel mit AWG 28 - 8 Querschnitten
- 4-Rollen-Transportsystem für stabile Zuführung
- Schnittlänge bis 99.999,99 mm
- Einstellbare Abisolierlänge auf beiden Seiten
- Hohe Produktivität bis 6000 Stück/Stunde
- Reduzierte Bearbeitungszeiten im Vergleich zu manuellen Arbeiten
- Gute Prozesswiederholbarkeit
- Geringer Geräuschpegel unter 55 dB(A)
- Kompakte Struktur, geeignet für Produktionsarbeitsplätze

HAUPTANWENDUNGEN

- Herstellung elektrischer Verkabelungen
- Automotive-Verkabelungen
- Industrielle Verkabelungen
- Schalttafeln und Automatisierung
- Herstellung von Wiring Harnesses
- Kabelvorbereitung für Crimpvorgänge
- Kabelvorbereitung für Verzinnung
- Montage elektronischer Komponenten
- Herstellung von Kabelkits
- Prototyping-Labore und elektrische Wartung

TECHNISCHE EIGENSCHAFTEN

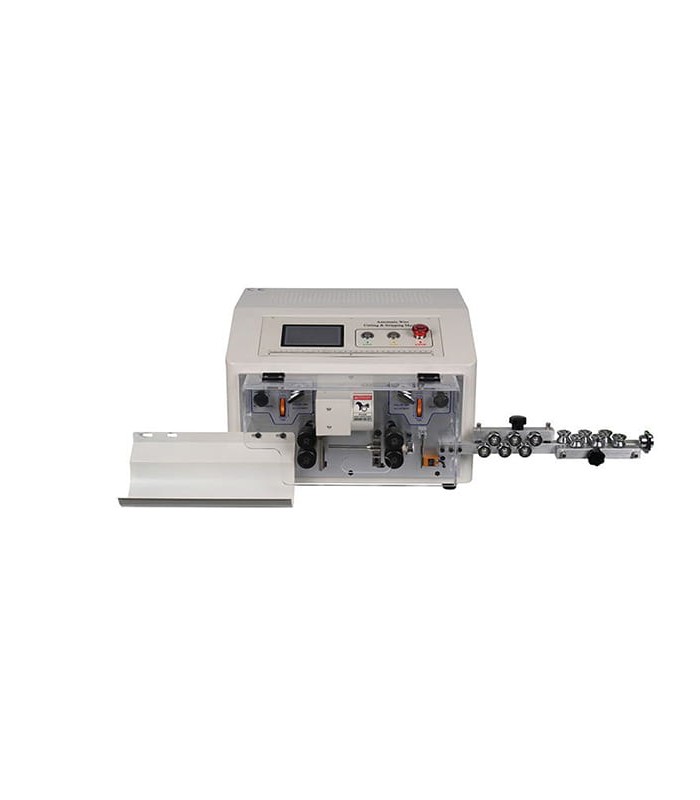

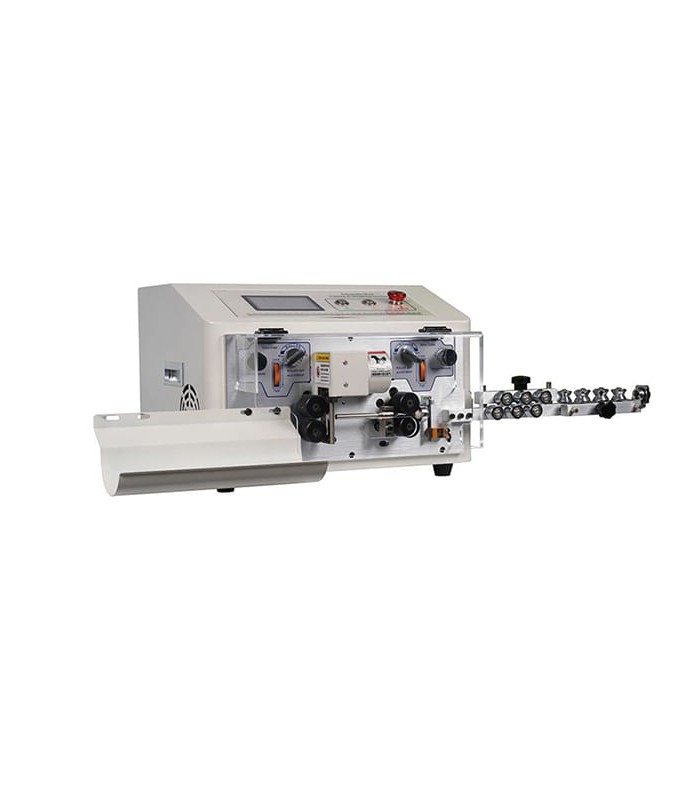

Modell: RBEW03B+
Typ: automatische Kabelschneide- und Abisoliermaschine
Kabelquerschnitt: 0,10 - 10,00 mm²
Kabelquerschnitt AWG: AWG 28 - 8
Schnittlänge: 1 - 99.999,99 mm
Schnitttoleranz: 0,002 × L
Abisolierlänge Seite I: 0 - 25 mm
Abisolierlänge Seite II: 0 - 60 mm
Maximaler Kabel-Führungsrohrdurchmesser: 8 mm
Transportsystem: 4 Transportrollen
Produktivität: 3000 - 6000 Stück/Stunde
Stromversorgung: AC 110V / 220V, 50 - 60 Hz
Leistung: 450W
Geräuschpegel: unter 55 dB(A)
Gewicht: 32 kg
Maschinenabmessungen: 465 × 465 × 350 mm
