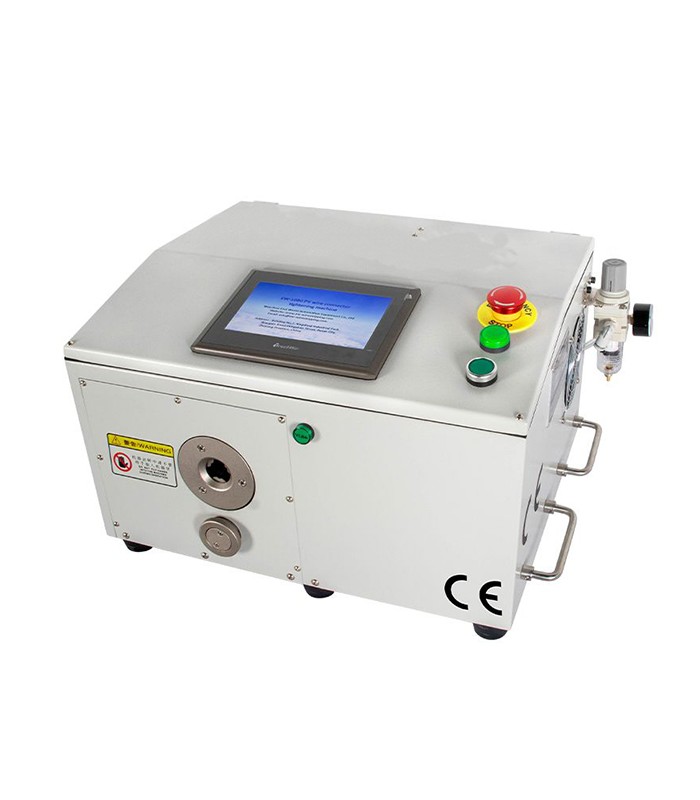

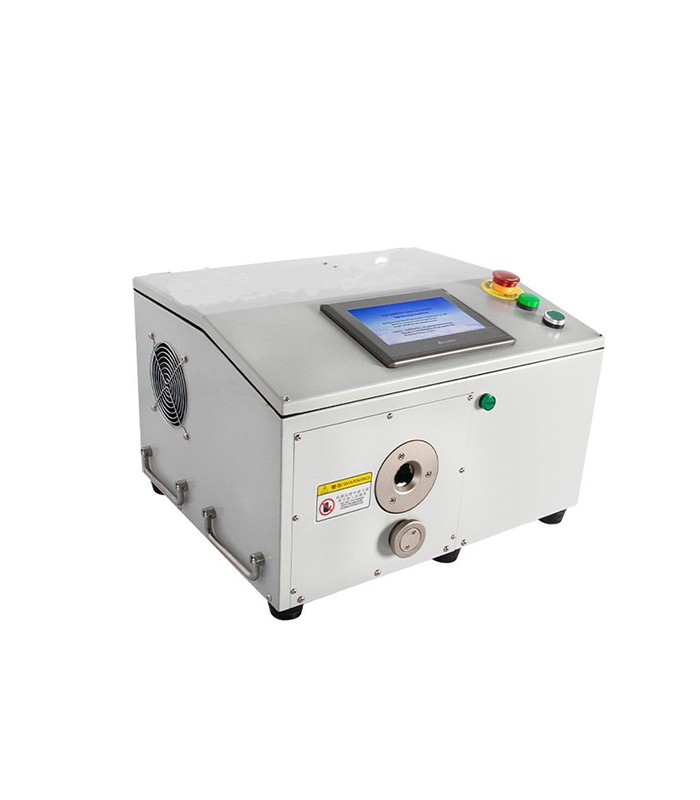

Maschine zum automatischen Anziehen der MC4-Solarstecker-Kabelverschraubung

Die RBEW-1080 ist eine halbautomatische Maschine zur Montage von Solarkonnektoren (z. B. MC4 und kompatibel), ausgelegt zum Anziehen der Muttern an Steckern Buchse/Stecker schnell, wiederholbar und sicher.

Ausgestattet mit Quetschschutz und Not-Aus-Taste zur Erhöhung der Betriebssicherheit. Die Benutzeroberfläche ist intuitiv und mehrsprachig mit Statusanzeigen (OK/NG) für eine sofortige Zyklusvalidierung.

Funktionsweise

Der Bediener setzt den Steckverbinder (positiv oder negativ) in die Spannstation ein; das Führungs-/Spannsystem hält das Gehäuse, während die Schraubeinheit das Mutternanziehen bis zur vorgegebenen Zielposition ausführt.

Die Anziehstrecke dient als Kriterium für Prüfung/Abnahme: Beim Erreichen des Wertes stoppt die Maschine den Hub und gibt das Teil frei, wodurch Überanziehen und Nichtkonformitäten reduziert werden.

Technische Daten

Modell: RBEW1080

Leistung: 900 - 1200 Stk./Std.

Luftdruck: 0,5–0,6 MPa

Spannung: AC 220/110 V - 50/60 Hz

Leistungaufnahme: 0,5 kW

Abmessungen: 500×400×280 mm

Gewicht: 50 kg

Automatisierungsgrad: halbautomatisch
