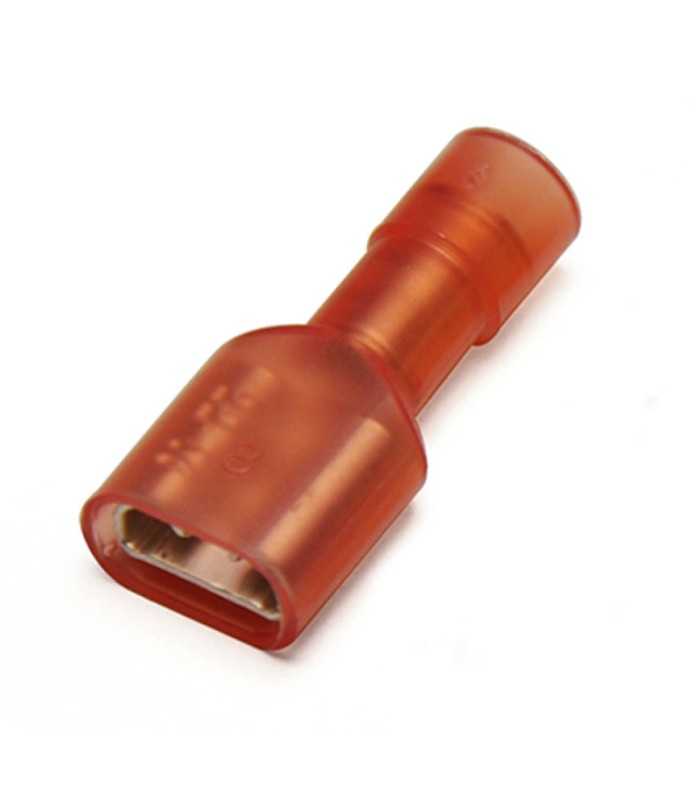

Kabelschuh 6,3x0,8 Weiblich Isoliert Rot Verstärkt

Die Serie ist so konstruiert, dass sie auch bei anspruchsvollen Anwendungen, wie zum Beispiel Anlagen, die ständigen mechanischen Belastungen (Vibrationen, Motoren usw.) ausgesetzt sind, höchste Zuverlässigkeit bietet. Der „easy entry“ Effekt wird durch eine zusätzliche trichterförmige Kupferhülse zwischen Leiter und Isolierung erreicht, die gleichzeitig ein leichtes Einführen des Leiters ermöglicht. Die zusätzliche Kupferhülse wird während der Verpressung auf die Leiterisolation verpresst und geformt und diese Ausführung ergibt eine wesentliche Verbesserung der mechanischen und der allgemeinen Qualität der Verbindung.

Technische daten:
Die Steckverbinder sind aus Messing gefertigt P-Cu Zn 30 UNI 4895/1962 (entsprechend: Cu Zn 30 DIN 17660/1974 , Cu Zn 30 NF A51-101/1977) gemäß IEC 760 Norm und sind mit einer Mindestdicke von 3µm verzinnt.

Das Verstärkungsrohr besteht aus Kupfer SF Cu DIN 1787/1973, F25

Hauptmerkmale der PA6.6-Isolierung:

- SPANNUNGFESTIGKEIT (KV/mm): >16,5
- DURCHGANGSWIDERSTAND (?/cm): >1013
- THERMISCHE EIGENSCHAFTEN (°C): 105
- ENTFLAMMBARKEIT (UL94): V2
- DICHTE (g/cm3): 1,14
- WASSERABSORPTION (%): 1,5
- BRUCHBELASTUNG (N/mm2): > 77

Die Kabelschuhe können im folgenden Temperaturbereich eingesetzt werden: - 20 ÷ + 105 °C (kurzzeitig + 110° C)

Technische Eigenschaften
Halogenfreie: ja
min. Betriebstemperatur: -20 °C
max. Betriebstemperatur: 105 °C
MaxTemperarurbereich (kurzzeitig): 110 °C
Ausführung Form: Flachsteckhülsen
Material (Kabelschuh): Messing
Material (vollvekstärkt): elektrolytisch verzinntes Kupfer
Material (Isolierung): Polyamid PA6.6
