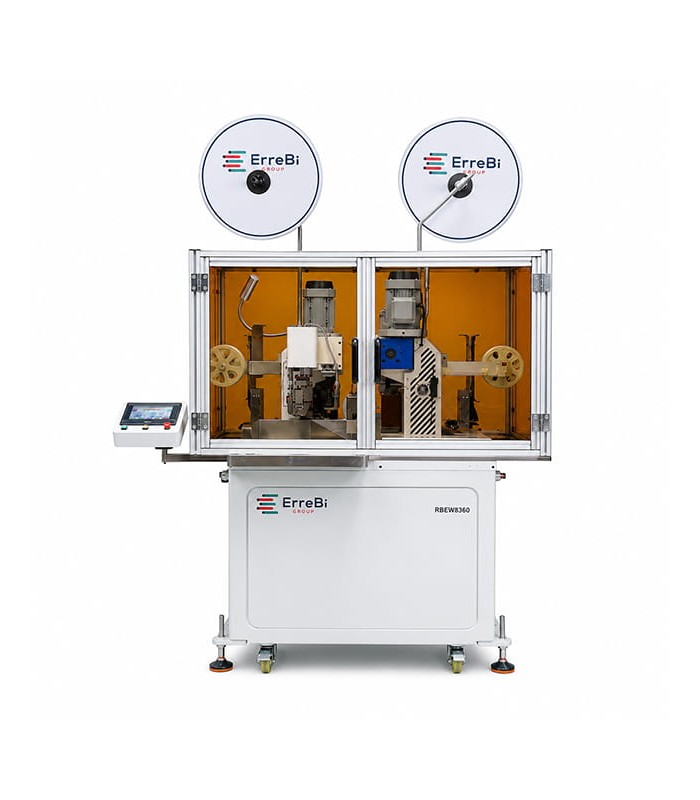

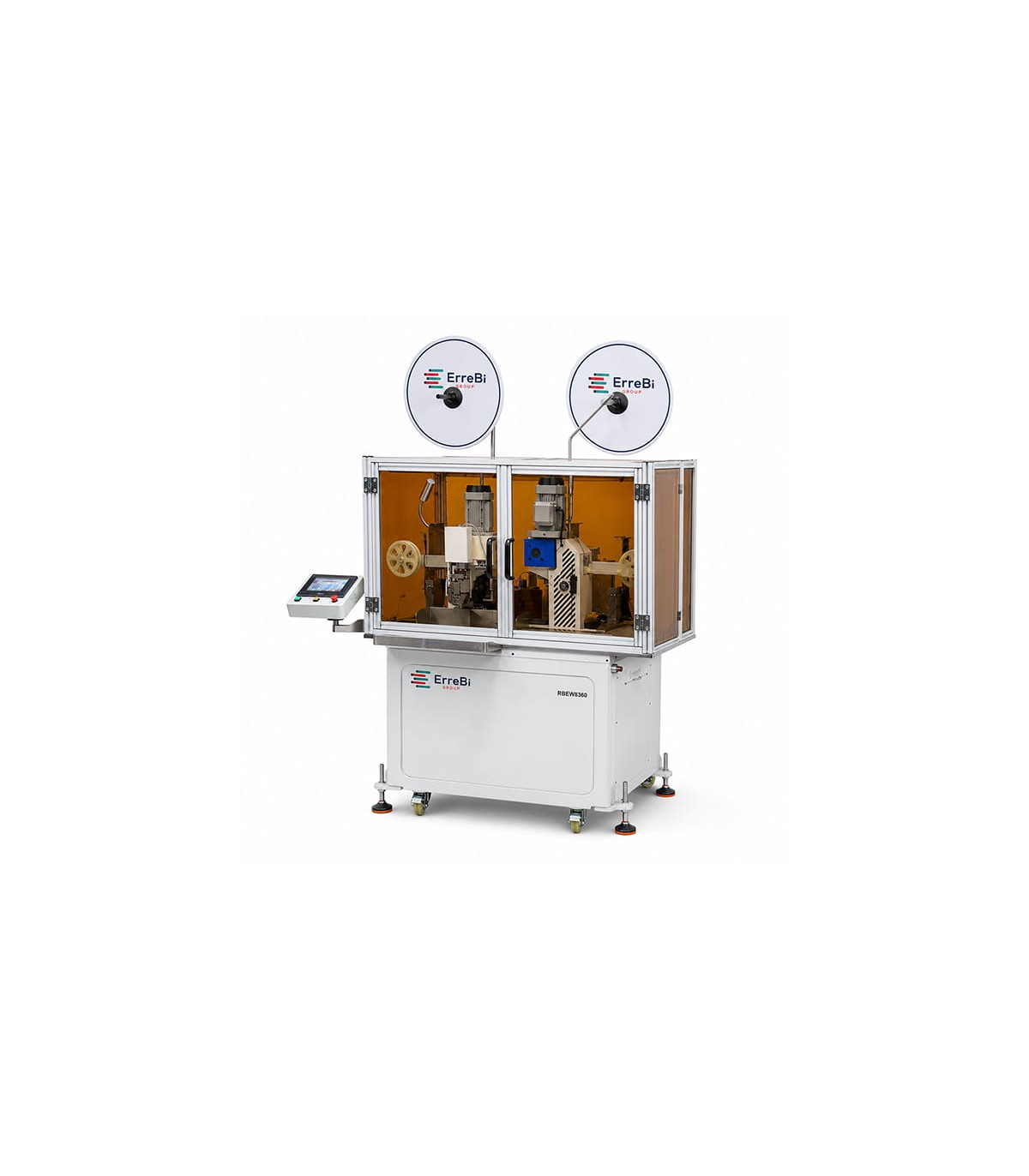

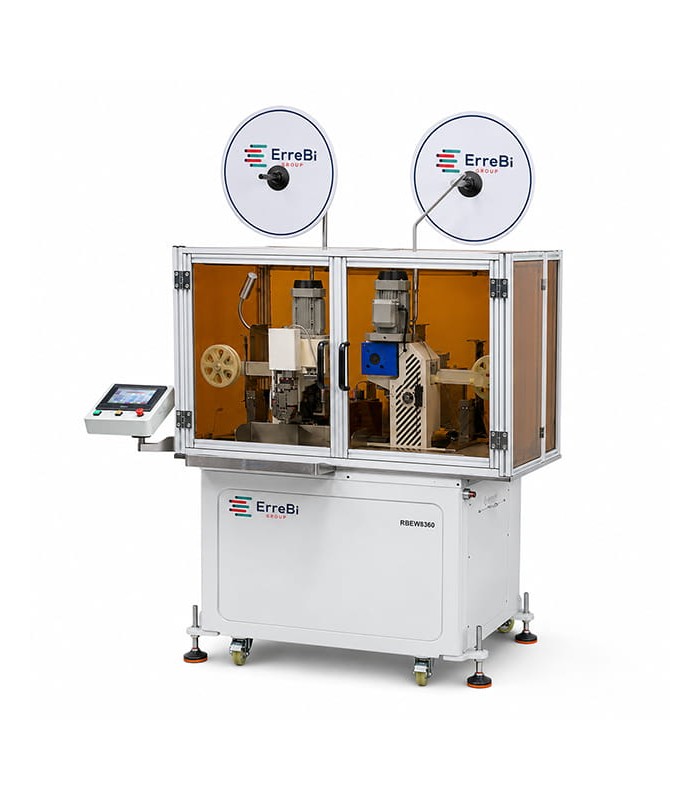

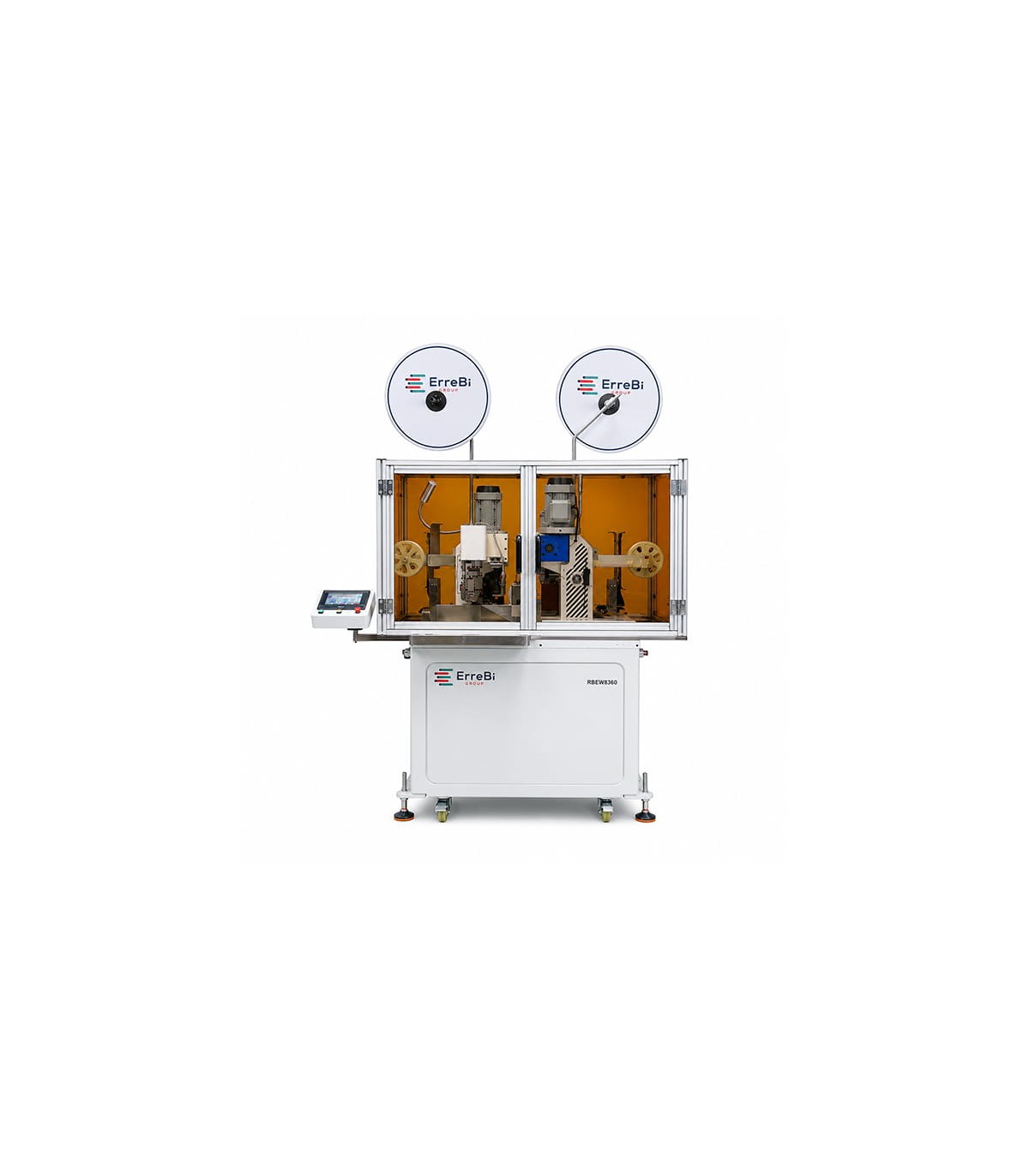

Machine automatique haute vitesse avec servomoteur pour double sertissage de terminaux 30 AWG - 14 AWG

La RBEW8360 est une machine automatique professionnelle conçue pour la coupe, le dénudage et le sertissage de terminaux sur les deux extrémités du câble.
Elle est indiquée pour les productions de faisceaux nécessitant une vitesse élevée, une grande précision de travail, une stabilité du processus et une réduction des temps manuels.
La machine permet d’effectuer automatiquement la coupe à longueur du câble, le dénudage des extrémités et le double sertissage, ce qui la rend idéale pour les productions en série et les applications industrielles.
Le système d’alimentation du câble à 4 roues améliore la stabilité d’avancement, réduit le risque de glissement et permet un traitement plus précis et uniforme.
Le contrôle via écran tactile LCD rend le réglage des paramètres simple et intuitif, facilitant l’ajustement des longueurs de coupe, des longueurs de dénudage et des positions de travail.
Le déplacement par servomoteur garantit des mouvements rapides, précis et répétables, contribuant à maintenir une qualité élevée du faisceau même en production continue.
La structure compacte et robuste, associée à la machine de sertissage de précision avec capacité de sertissage de 2T, rend la machine adaptée aux travaux professionnels sur câbles électroniques, câbles haute température, câbles en téflon et applications similaires.
La machine intègre des fonctions de détection et de contrôle telles que la détection de nœuds sur le câble, l’absence de câble, la collecte du papier et le contrôle de la pression d’air, aidant à réduire les déchets, les arrêts machine et les défauts de production.

PRINCIPE DE FONCTIONNEMENT

- Le câble est alimenté automatiquement par le système à 4 roues
- La machine coupe le câble à la longueur réglée
- Les extrémités sont dénudées selon les paramètres configurés
- Les terminaux sont sertis automatiquement sur les deux extrémités du câble
- Le système servo contrôle le déplacement avant et arrière pour un travail précis
- Le bras rotatif collecte les câbles traités de manière ordonnée
- Les fonctions de détection surveillent les éventuelles anomalies pendant le cycle de production

PRINCIPAUX AVANTAGES

- Coupe, dénudage et double sertissage en un seul cycle automatique
- Idéale pour les productions à grande vitesse
- Capacité de production jusqu’à 4200 pièces/heure
- Alimentation du câble à 4 roues pour une meilleure stabilité
- Sertissage sur les deux extrémités du câble
- Écran tactile LCD pour un réglage simple des paramètres
- Déplacement servo avant et arrière avec frein
- Compatible avec matrices horizontales et verticales
- Haute précision de coupe
- Détection de nœud du câble, absence de câble, collecte du papier et pression d’air
- Possibilité d’installer un système de surveillance de la pression de sertissage
- Structure robuste pour une utilisation industrielle continue
- Réduit les temps de travail manuel
- Adaptée à la production de faisceaux électriques et électroniques

PRINCIPALES APPLICATIONS

- Production de faisceaux électriques
- Production de wiring harness
- Câblages automotive
- Câblages électroniques
- Câbles haute température
- Câbles en téflon
- Équipements électriques et électroniques
- Appareils électroménagers et systèmes industriels
- Production en série de câbles sertis
- Assemblage de terminaux sur les deux extrémités du câble
- Lignes de production automatiques
- Applications industrielles à haute productivité
