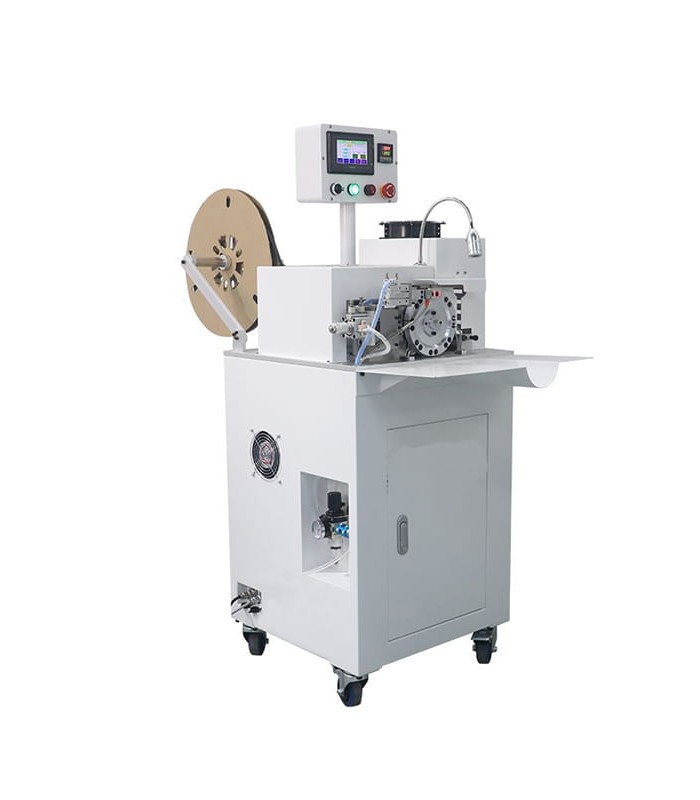

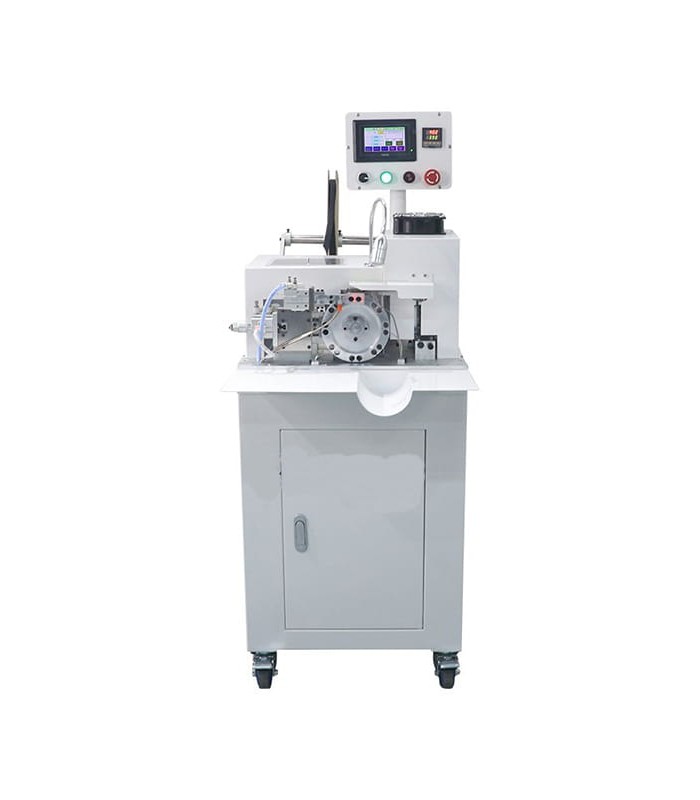

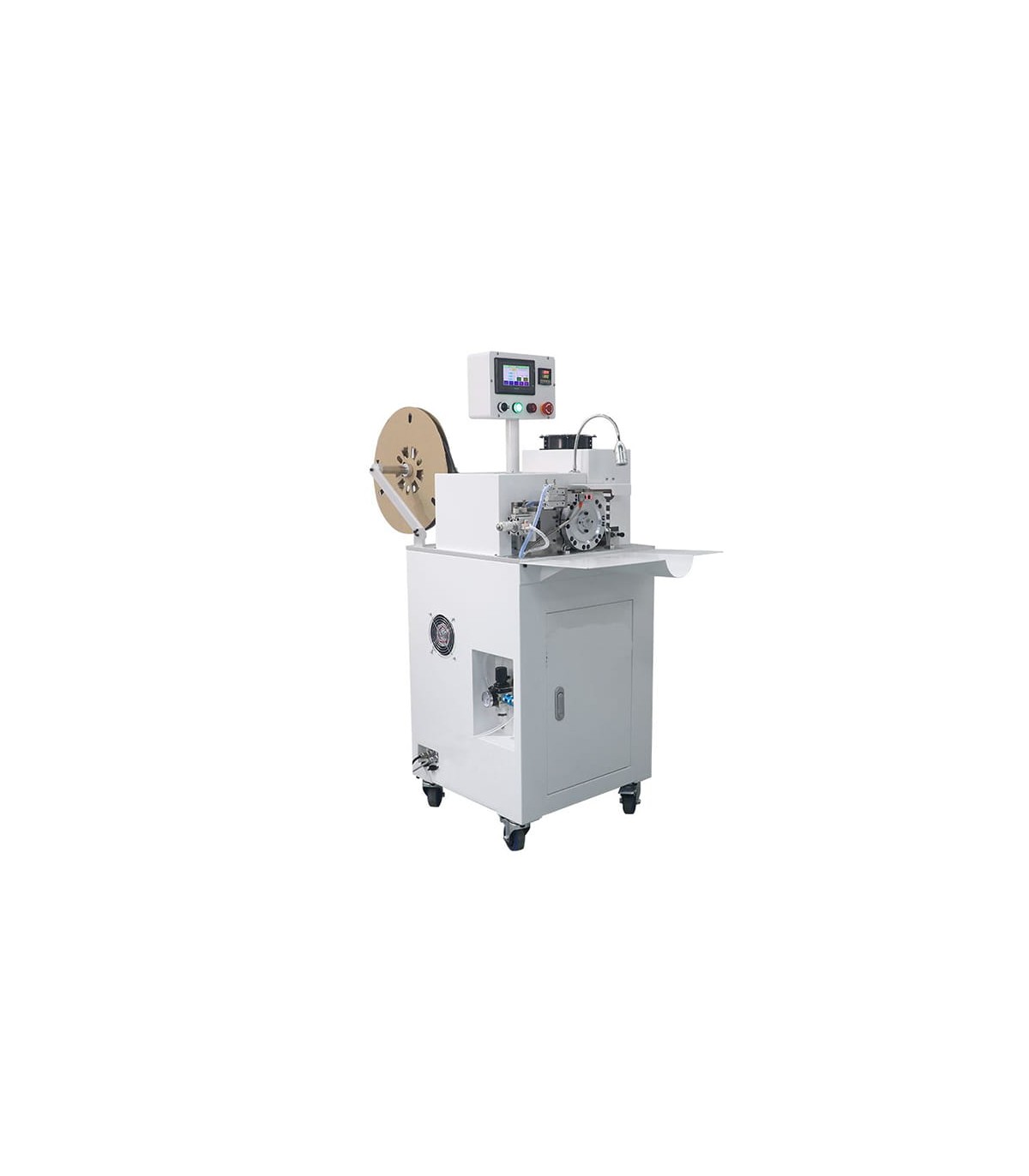

Machine automatique pour l'insertion et le thermorétraction des gaines

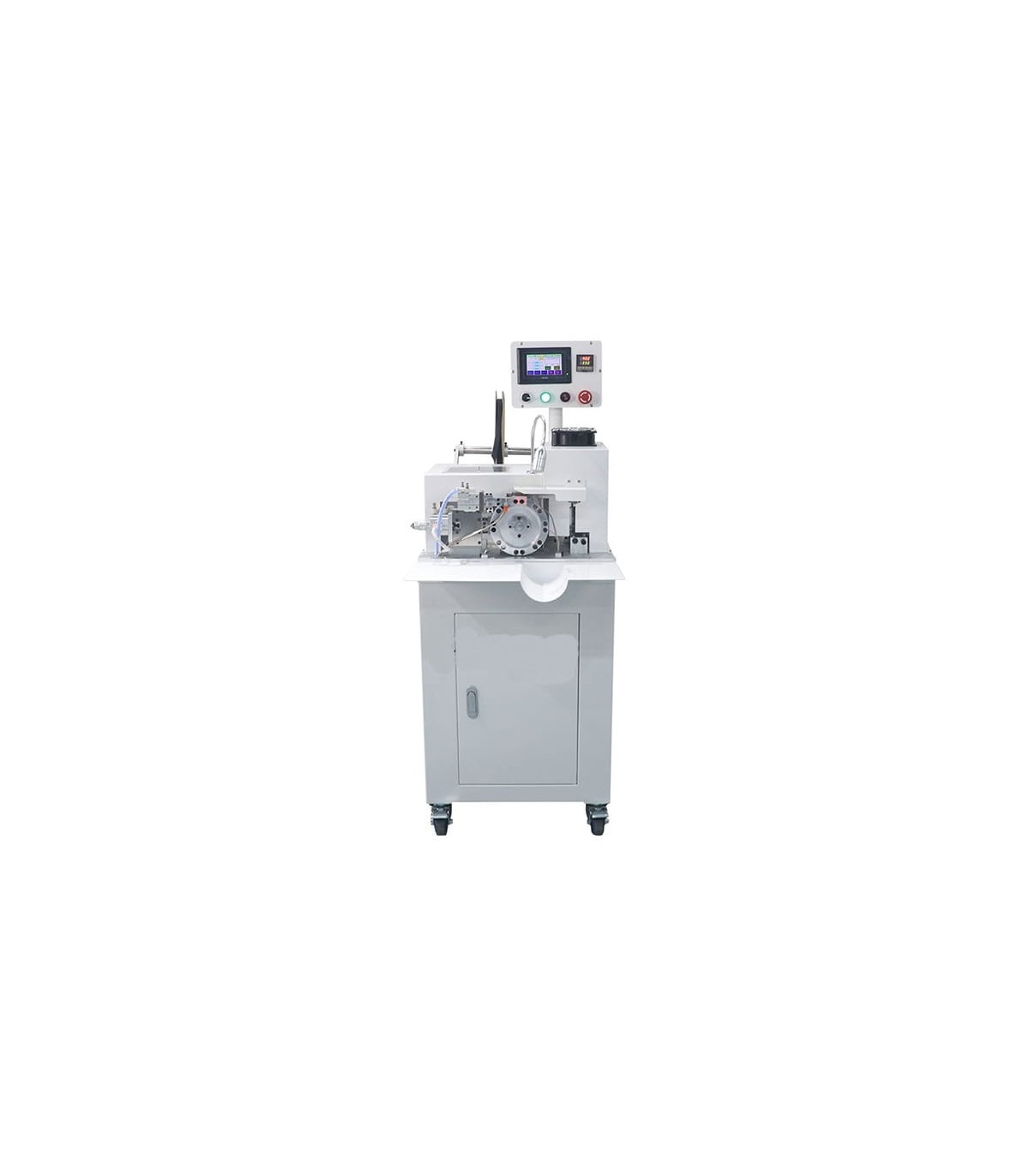

La RBEW1920 est une machine automatique conçue pour gérer de manière continue et répétable l’application de tubettes thermorétractables.
À partir de thermorétractable en bobine, la machine exécute successivement l’avancement, la coupe de la tubette à longueur et le thermorétractage, avec pour objectif d’éliminer la gestion manuelle (coupe à la main, insertion, chauffe) et de transformer cette phase en un processus plus rapide, plus stable et standardisé.

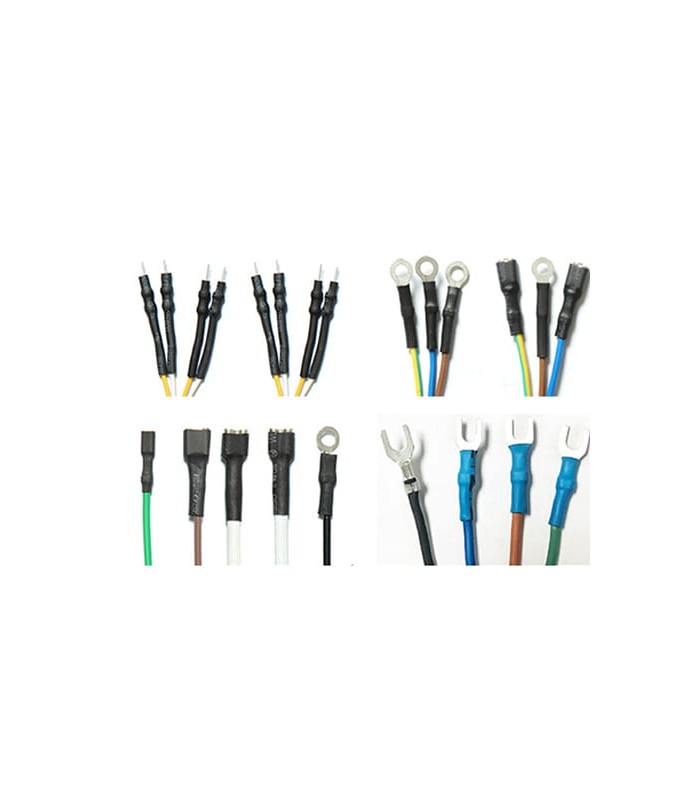

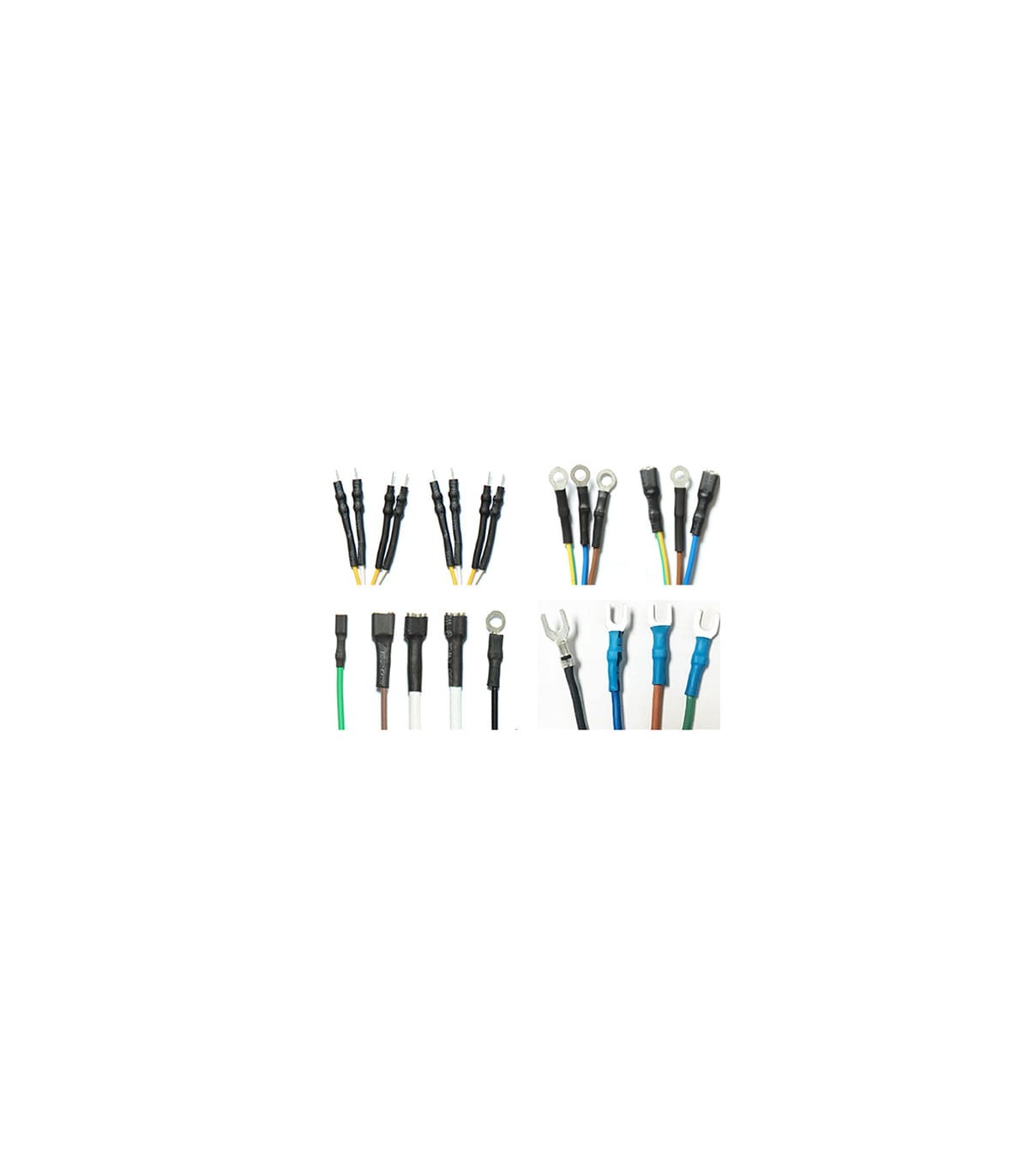

C’est une solution particulièrement utile lorsque vous devez appliquer des tubettes thermorétractables de façon répétitive sur des câbles, de petits faisceaux ou des composants nécessitant :

1) un positionnement constant de la tubette (toujours au même endroit),

2) une coupe à longueur constante

3) une finition uniforme du rétractage

4) réduction des erreurs et du temps typiques du manuel (longueurs variables, tubettes non centrées, chauffage irrégulier).

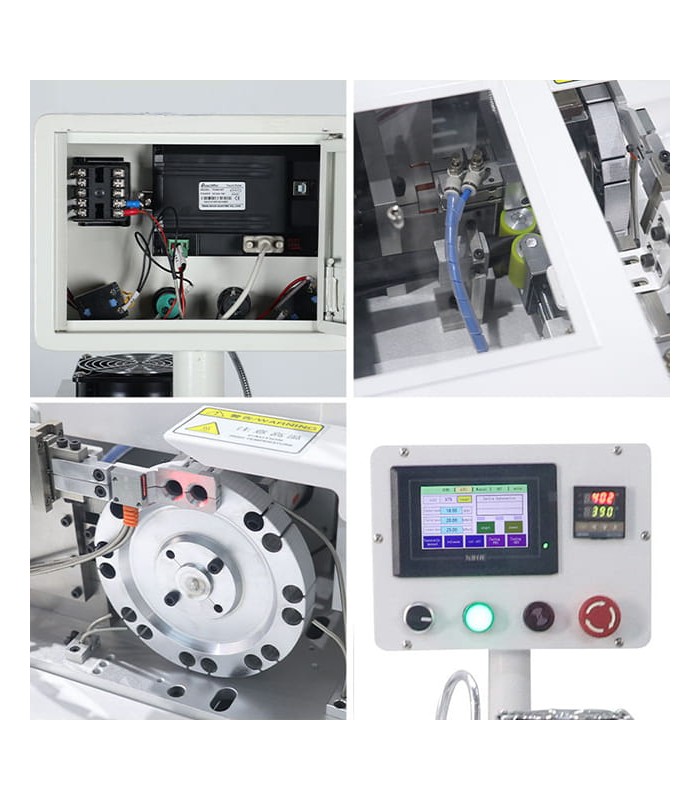

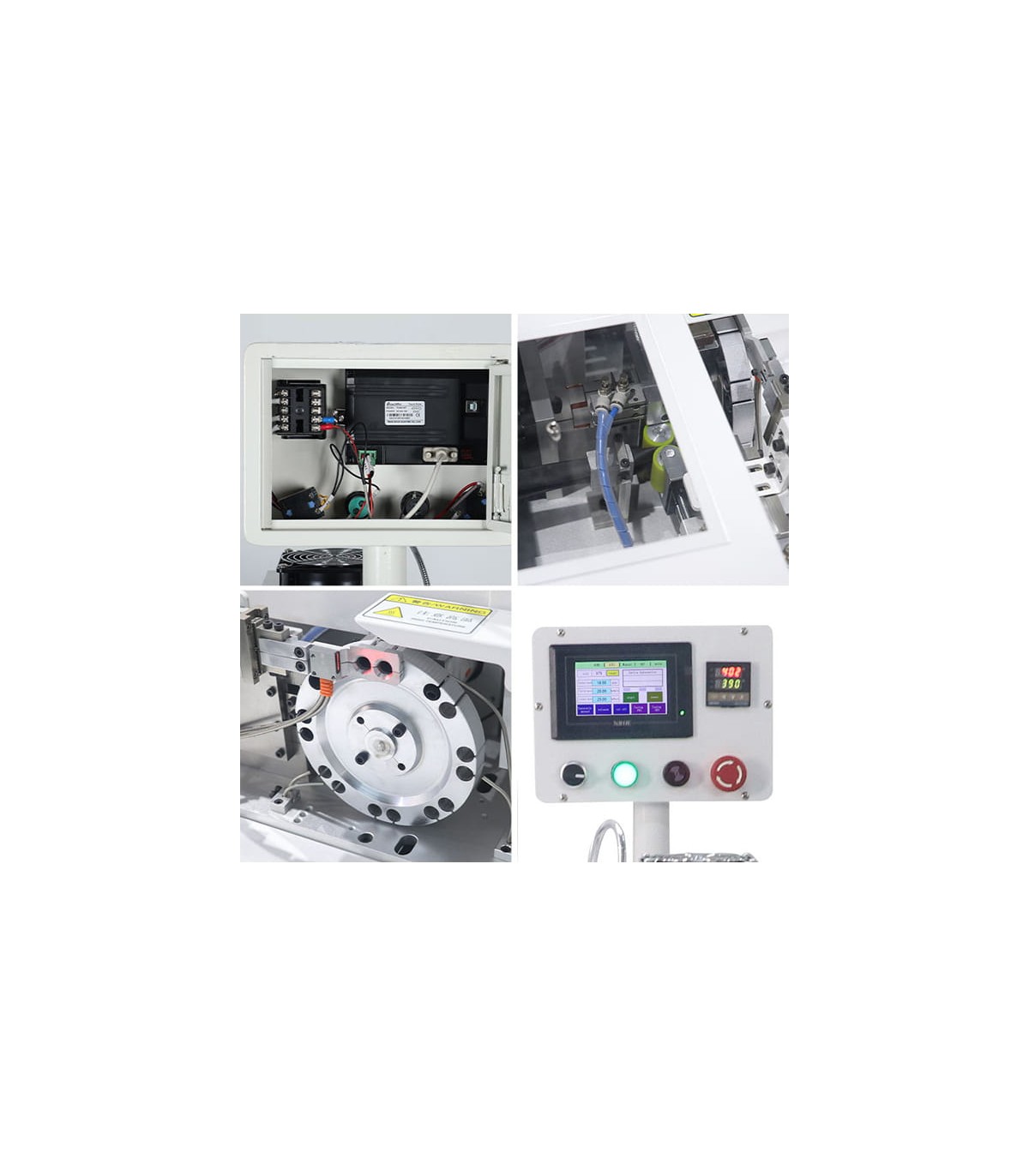

Fonctionnement

1) Alimentation automatique depuis la bobine : le thermorétractable est déroulé et avancé automatiquement, sans devoir préparer les pièces à la main.

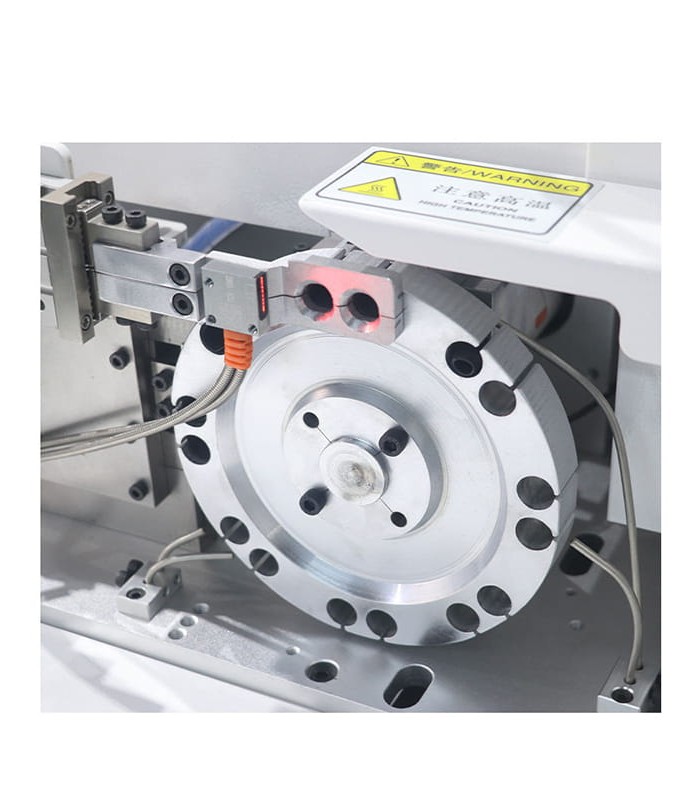

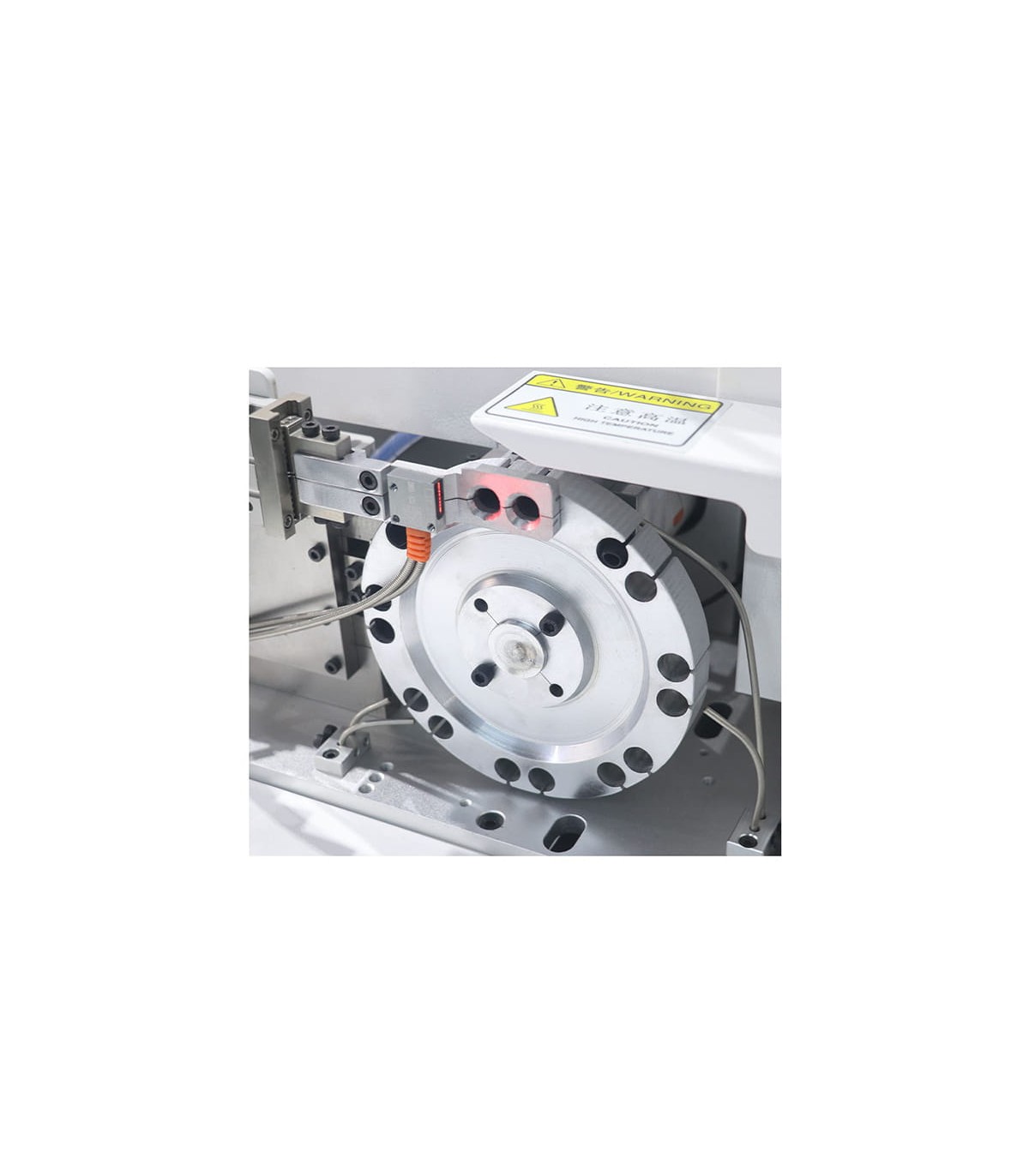

2) Coupe automatique à longueur : la machine coupe la tubette à la longueur réglée, en maintenant un résultat plus constant.

3) Insertion/positionnement sur le produit : la tubette est positionnée avec précision au point défini.

4) Thermorétractage : une fois la phase de positionnement terminée, la machine effectue le rétractage pour obtenir une finition régulière et répétable.

Caractéristiques techniques

Modèle: RBEW1920

Diamètre extérieur tubette: 1 - 5,5 mm

Longueur tubette: 5 - 25 mm

Précision de positionnement: ±0,2 mm

Tolérance de coupe: ±0,3 mm

Productivité: 700 - 1200 pcs/heure

Taux de rendement: 99%

Puissance: 1000 W

Alimentation: 110 / 220 V (50-60 Hz)

Poids: 200 kg

Dimensions: 700 × 800 × 1200 mm
