RBEW05F
RBEW05F
RBEW05F
RBEW05F

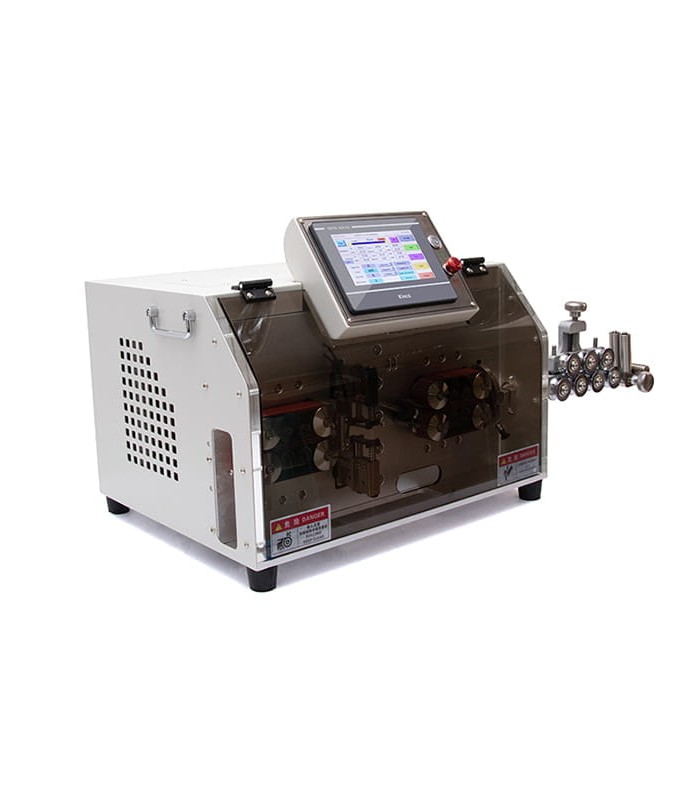

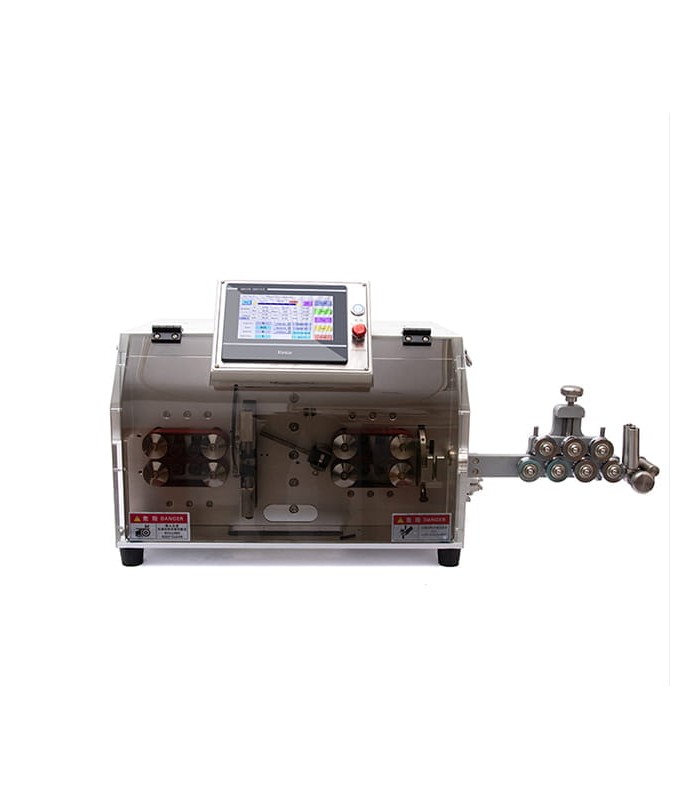

Machine automatique pour couper et dénuder les câbles unipolaires et multiconducteurs

Code ErreBi: 63753
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 70 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
Lire la suiteShow less
7 885,73 € (tax excl.)
9 620,59 € TTC
'Disponible en 70 jours ouvrables à partir de commande.'
Condition
Neuf
Référence:
RBEW05F
Marque:
ErreBi Group
Ajouter à la liste de souhaits
Description

La RBEW-05F est une machine automatique pour la coupe et le dénudage de câbles unipolaires et multipolaires avec des sections jusqu’à 30 mm², prenant en charge jusqu’à 7 conducteurs internes.

La machine est idéale pour la production de câblages industriels, électroniques et automobiles, où un dénudage propre, une longueur de coupe précise et une haute productivité sont requis.


Caractéristiques principales


1) Polyvalence : traite des câbles unipolaires et multipolaires (jusqu’à 7 conducteurs internes).

2) Haute précision : tolérance de coupe inférieure à 0,002 × L (L = longueur de coupe).

3) Alimentation uniforme : système à 16 roues avec courroies garantissant stabilité et absence de marques sur l’isolant.

4) Servomoteur : contrôle précis de la longueur et vitesse constante.

5) Lames de haute qualité : en acier, avec option pour matériaux spéciaux (PVC, caoutchouc).

6) Écran tactile 7” : interface intuitive pour la programmation des paramètres de coupe et de dénudage.


Données techniques principales


Modèle: RBEW05F

Section du conducteur (unipolaire): 0.50 - 30.00 mm²

Nombre de conducteurs internes: 2 - 7 conducteurs

Diamètre du câble (multipolaire): 0 - 16 mm

Longueur de coupe: 1 - 99 999,99 mm


Longueur de dénudage (côté I): gaine du câble

- Dénudage total (retrait complet de l’isolant, pour sertissage, soudure, connexions directes): 1 - 120 mm

- Dénudage partiel (isolant partiellement attaché): 1 - 1000 mm


Fil central

- Dénudage total: 1 - 120 mm

- Dénudage partiel: 1 - 120 mm


Longueur de dénudage (côté II): gaine du câble

- Dénudage total: 1 - 80 mm

- Dénudage partiel: 1 - 350 mm


Fil central

- Dénudage total: 1 - 80 mm

- Dénudage partiel: 1 - 80 mm


Diamètre interne maximal du tube guide: 16 mm

Productivité: 600 pièces/h (câbles unipolaires)

Productivité: 400 pièces/h (câbles multipolaires)

Écran: tactile 7”

Puissance: 1 kW

Alimentation: AC 110/220 V, 50–60 Hz

Pression d’air: 0,5 – 0,7 MPa

Poids: 100 kg

Dimensions: 795 × 490 × 500 mm

Lire la suiteShow less
Détails Produit
RBEW05F

Data sheet

Type de produit
Machine à couper et à dénuder les câbles
Watts
1 kW
Voltage/Fréquence
AC: 110-220V, 50/60Hz
Dimensions
795x490x500 (L x W x H)
Section de câble mmq
0.50 mmq - 30 mmq
Minimale commande
1
Unité de mesure
pièce
Diamètre extérieur du câble
0 - 16 mm
Diamètre intérieur maximum du tube de guidage
16 mm
Longueur de dénudage côté 1
Gaine du câble : Dénudage complet : 1 à 120 mm / Demi-dénudage : 1 à 1 000 mm, Âme : Dénudage complet : 1 à 120 mm / Demi-dénudage : 1 à 120 mm
Longueur de dénudage côté 2
Gaine du câble : Dénudage complet : 1 à 80 mm / Demi-dénudage : 1 à 350 mm, Âme : Dénudage complet : 1 à 80 mm / Demi-dénudage : 1 à 80 mm
Longueur de coupe
1 - 99999,99 mm
Matériau de la lame
l'acier au tungstène
Mode d'entraînement
16 rouleaux avec servomoteur
Mode de visualisation
écran tactile 7"
Pression d'air
0.5 - 0.7 MPa
Productivité
400 - 600 pz/h
Attachments
063753_001_DATASHEET.pdf
Download (1.75MB)
063753_002_CERTIFICATION.pdf
Download (3.13MB)
